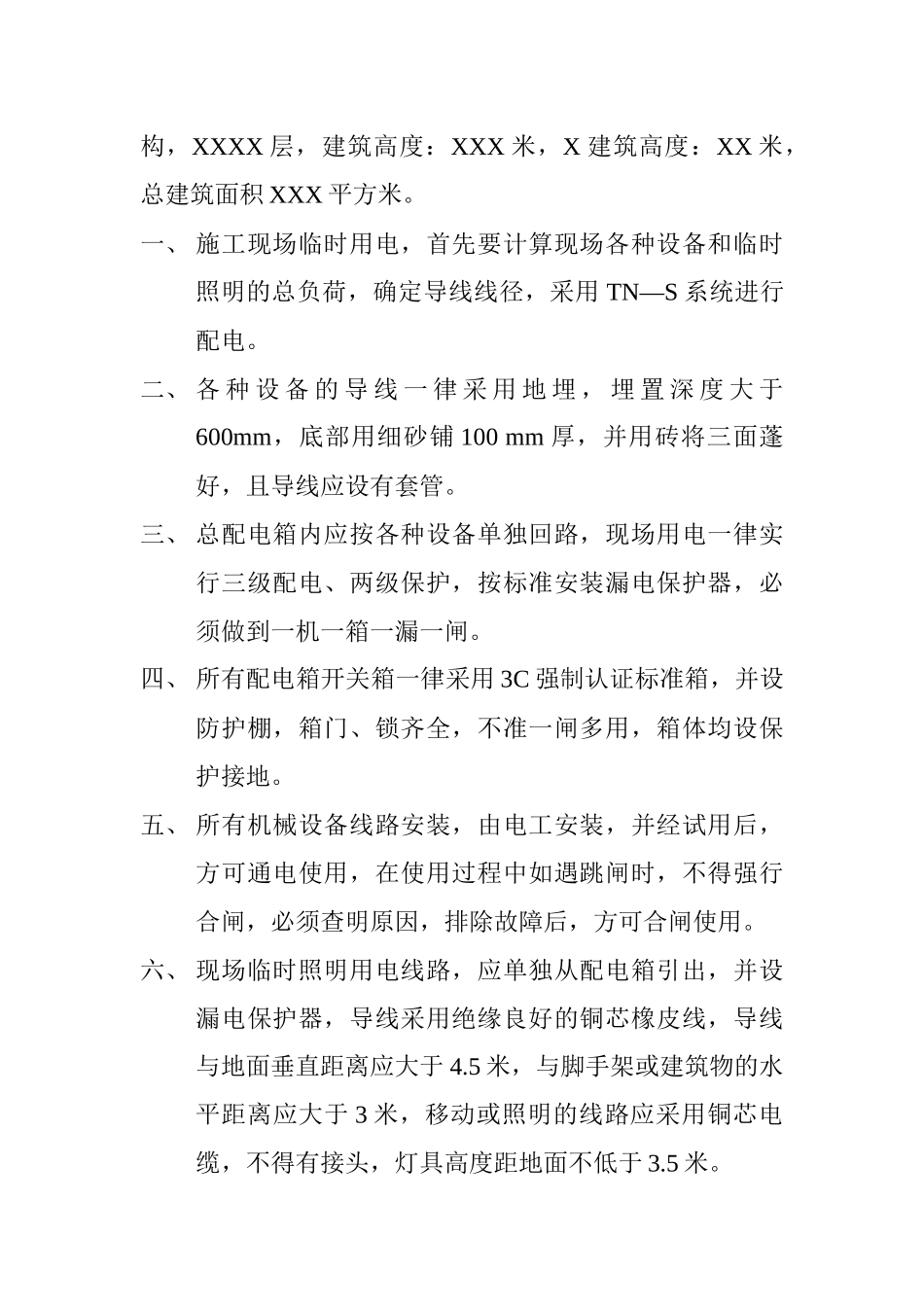

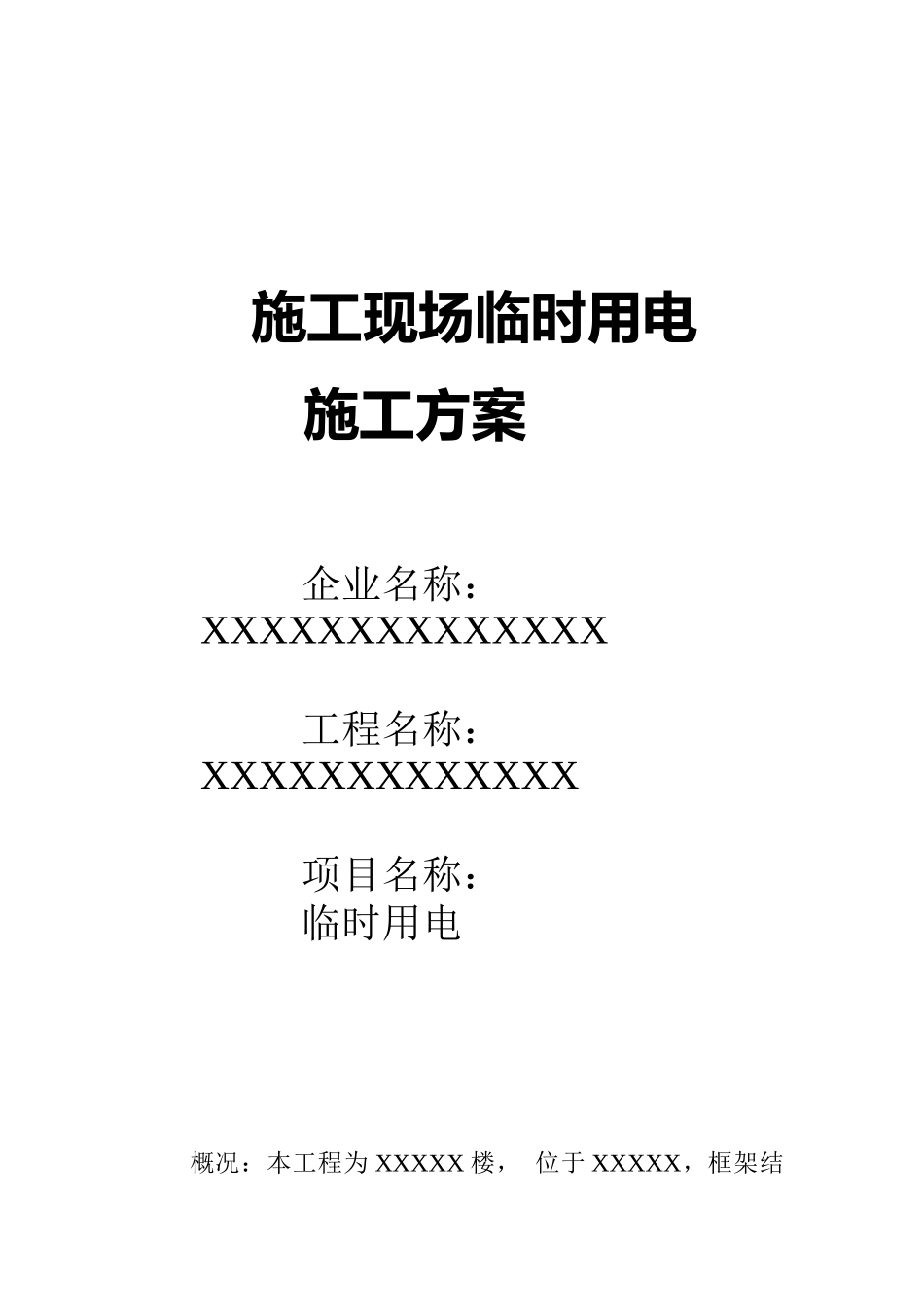

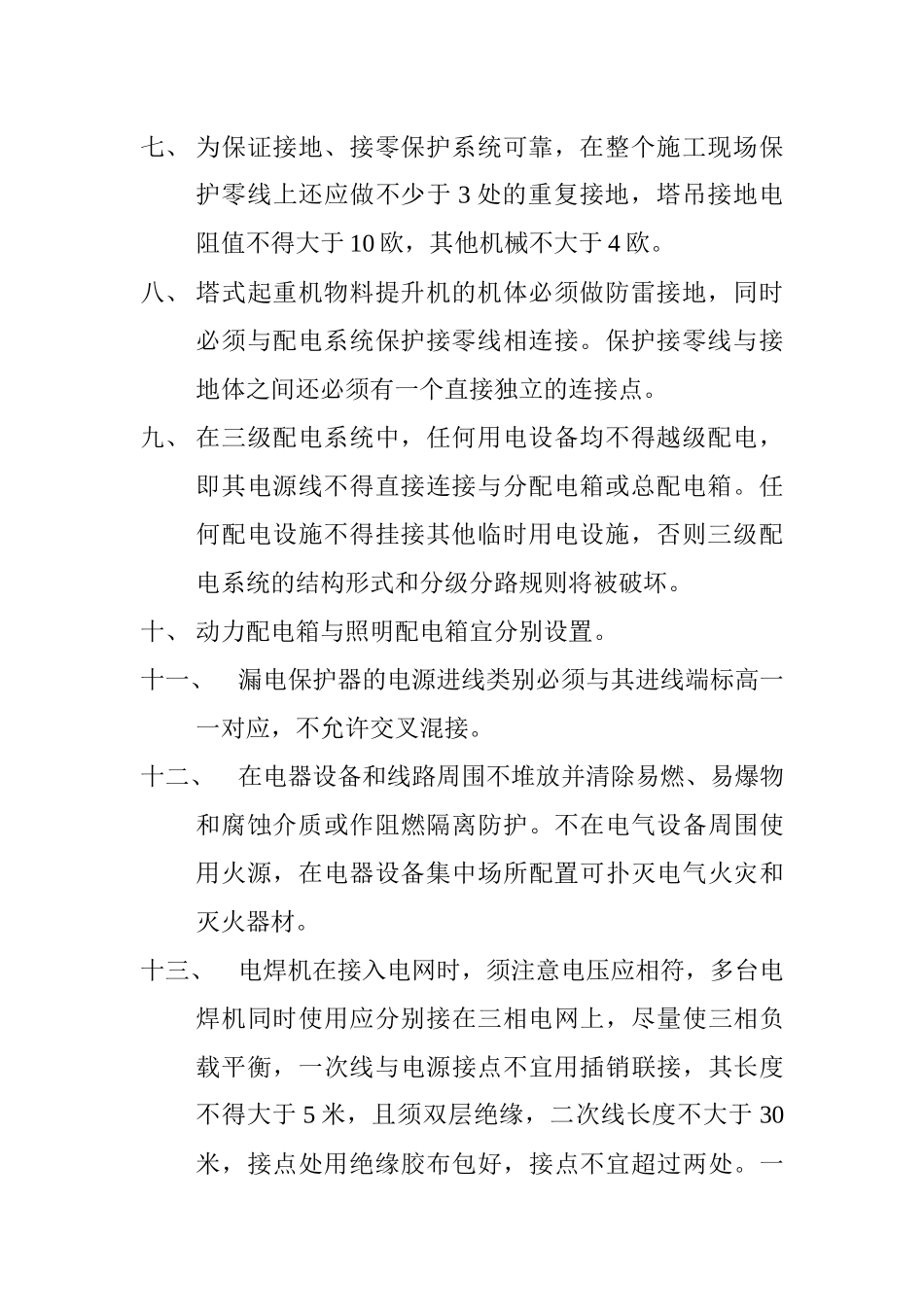

施工现场临时用电施工方案企业名称：XXXXXXXXXXXXXX工程名称：XXXXXXXXXXXXX项目名称：临时用电概况：本工程为XXXXX楼，位于XXXXX，框架结构，XXXX层，建筑高度：XXX米，X建筑高度：XX米，总建筑面积XXX平方米。一、施工现场临时用电，首先要计算现场各种设备和临时照明的总负荷，确定导线线径，采用TN—S系统进行配电。二、各种设备的导线一律采用地埋，埋置深度大于600mm，底部用细砂铺100mm厚，并用砖将三面蓬好，且导线应设有套管。三、总配电箱内应按各种设备单独回路，现场用电一律实行三级配电、两级保护，按标准安装漏电保护器，必须做到一机一箱一漏一闸。四、所有配电箱开关箱一律采用3C强制认证标准箱，并设防护棚，箱门、锁齐全，不准一闸多用，箱体均设保护接地。五、所有机械设备线路安装，由电工安装，并经试用后，方可通电使用，在使用过程中如遇跳闸时，不得强行合闸，必须查明原因，排除故障后，方可合闸使用。六、现场临时照明用电线路，应单独从配电箱引出，并设漏电保护器，导线采用绝缘良好的铜芯橡皮线，导线与地面垂直距离应大于4.5米，与脚手架或建筑物的水平距离应大于3米，移动或照明的线路应采用铜芯电缆，不得有接头，灯具高度距地面不低于3.5米。七、为保证接地、接零保护系统可靠，在整个施工现场保护零线上还应做不少于3处的重复接地，塔吊接地电阻值不得大于10欧，其他机械不大于4欧。八、塔式起重机物料提升机的机体必须做防雷接地，同时必须与配电系统保护接零线相连接。保护接零线与接地体之间还必须有一个直接独立的连接点。九、在三级配电系统中，任何用电设备均不得越级配电，即其电源线不得直接连接与分配电箱或总配电箱。任何配电设施不得挂接其他临时用电设施，否则三级配电系统的结构形式和分级分路规则将被破坏。十、动力配电箱与照明配电箱宜分别设置。十一、漏电保护器的电源进线类别必须与其进线端标高一一对应，不允许交叉混接。十二、在电器设备和线路周围不堆放并清除易燃、易爆物和腐蚀介质或作阻燃隔离防护。不在电气设备周围使用火源，在电器设备集中场所配置可扑灭电气火灾和灭火器材。十三、电焊机在接入电网时，须注意电压应相符，多台电焊机同时使用应分别接在三相电网上，尽量使三相负载平衡，一次线与电源接点不宜用插销联接，其长度不得大于5米，且须双层绝缘，二次线长度不大于30米，接点处用绝缘胶布包好，接点不宜超过两处。一次、二次接线端应有防护罩，一次接线用绝缘胶布包裹严密，二次接线端必须使用线卡子压接牢固。十五、施工现场用电设备、用电总功率、导线选择塔吊一台21KW搅拌机一台5.5KW钢筋切断机一台3.0KW钢筋调直机一台3.0KW钢筋弯曲机一台3.0KW圆盘锯一台3.0KW无齿锯一台3.0KW振捣器二台2.2KW卷扬机5.5KW电焊机一台40KW室内照明1.2KW现场照明十盏10KW总用电量公式：P=1.05～1.10（K1∑P1/Cosφ+K2∑P2+K3∑P3+K4∑P4）其中：P——供电设备总需要容量（KVA）；P1——电动机额定功率（KW）；P2——电焊机额定功率（KW）；P3——室内照明容量（KW）；P4——室外照明容量（KW）；Cosφ——电动机平均功率因数（最高为0.75～0.78，一般为0.65～0.75）；K1、K2、K3、K4——需要系数，如下表：用电名称数量需要系数备注K数值电动机3～10台K10.7如施工中需要电热时，应将其用电量计算进去。为使计算结果接近实际，式中各项动力和照明用电，应根据不同工作性质分类计算11～30台0.630台以上0.5加工厂动力设备0.5电焊机3～10台K20.610台以上0.5室内照明K30.8室外照明K41.0P=1.05～1.10（K1∑P1/Cosφ+K2∑P2+K3∑P3+K4∑P4）P=1.05（0.6×49.2/0.75+0.6×40+0.8×1.2+1.0×10）=1.05（39.36+24+0.96+10）=78.041、变压器至总箱导线的选择电流公式：PI=─────√3.u.cosφ其中：I——电流P——用电总量U——电压（380v为0.38220v为0.22）Cosφ——电动机平均功率因数（最高为0.75～0.78，一般为0.65～0.75）；允许持续通过电流P78.04I=─────=─────────=157.976A√3.u.cosφ1.732×0.38×0.75经查表变压器到总箱电源线取70mm²铜芯橡皮电缆能满足现场所有设备供电需要。2、总箱至分箱导线的选择...
