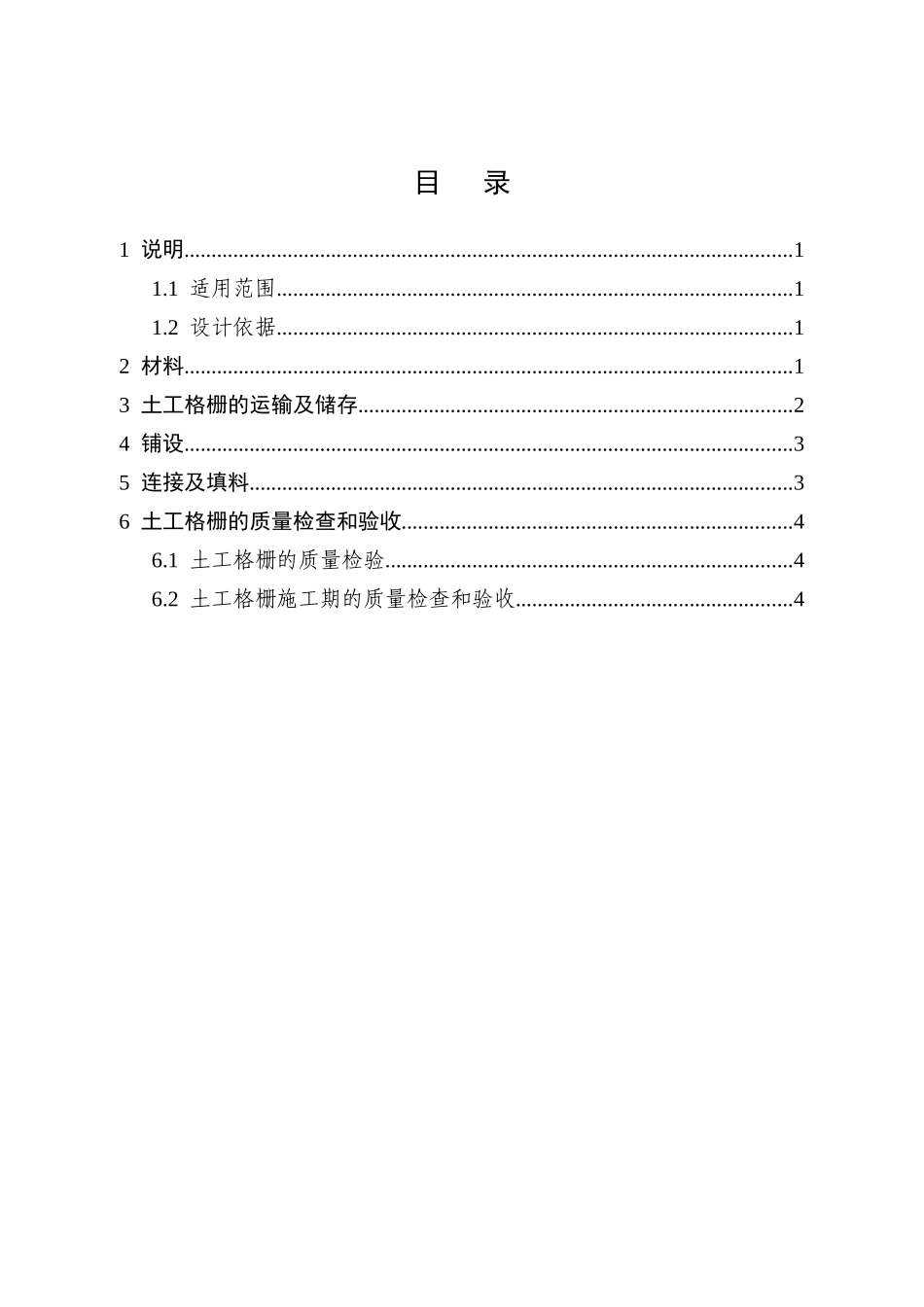

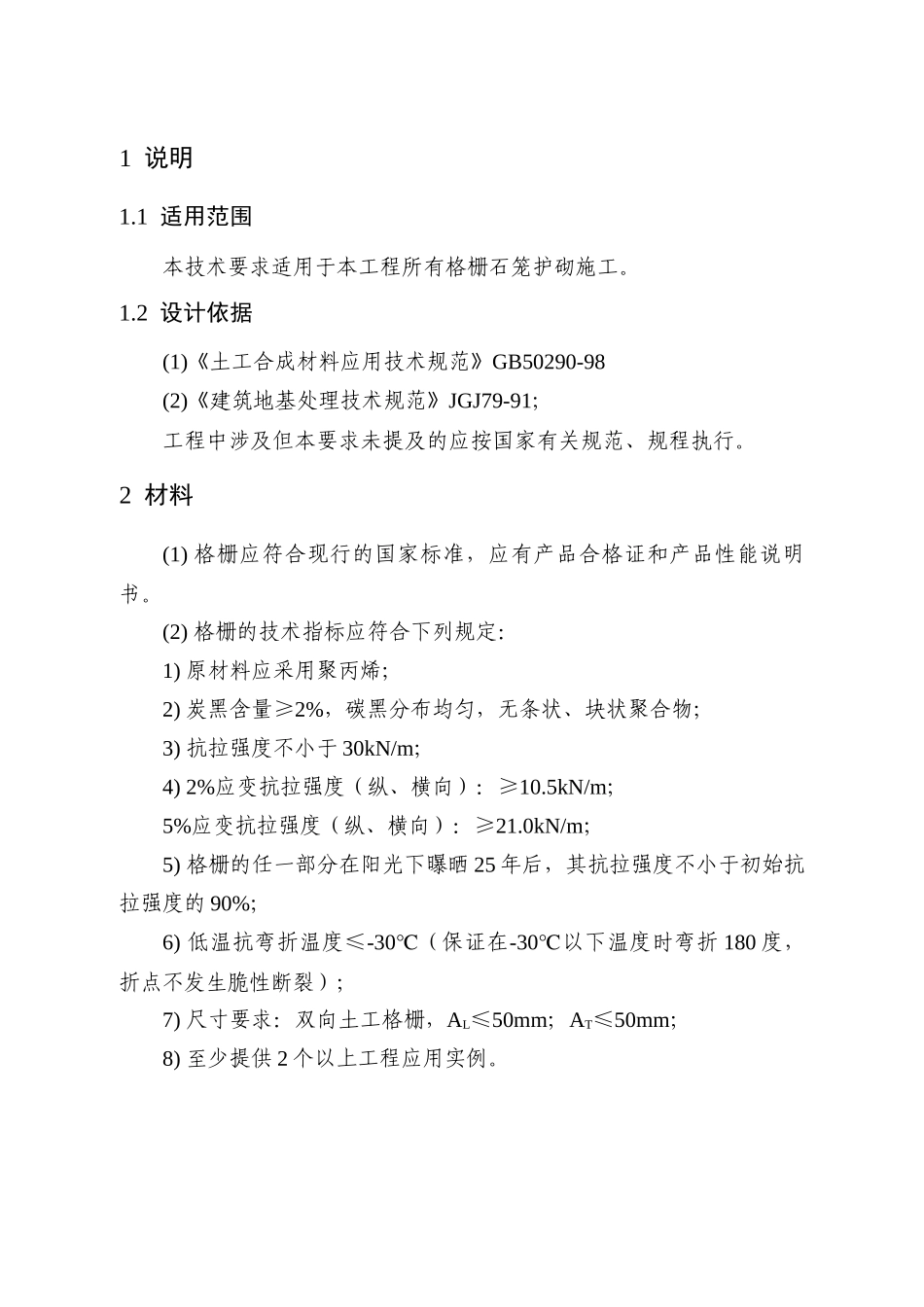

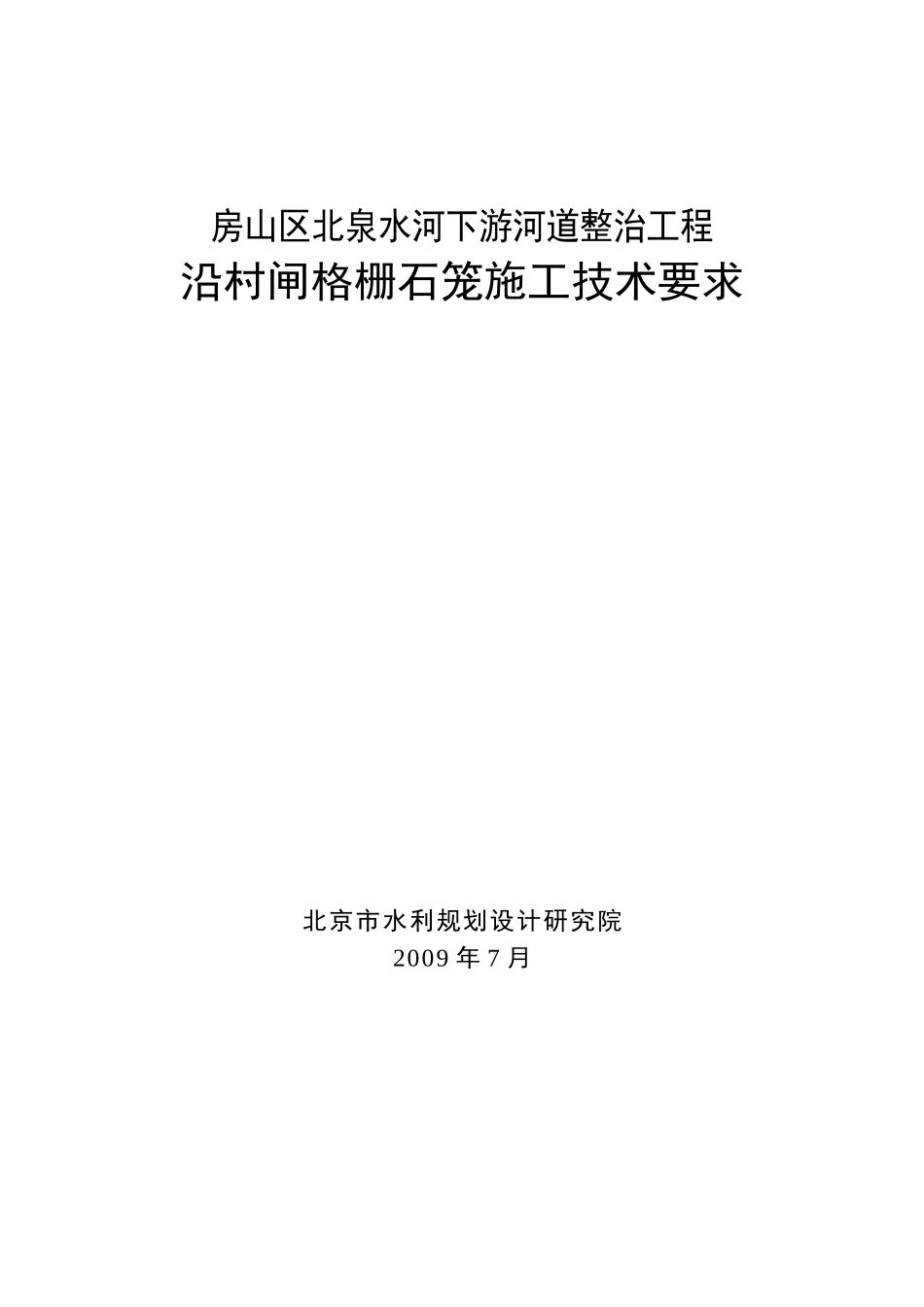

房山区北泉水河下游河道整治工程沿村闸格栅石笼施工技术要求北京市水利规划设计研究院2009年7月目录1说明................................................................................................................11.1适用范围...............................................................................................11.2设计依据...............................................................................................12材料................................................................................................................13土工格栅的运输及储存................................................................................24铺设................................................................................................................35连接及填料....................................................................................................36土工格栅的质量检查和验收........................................................................46.1土工格栅的质量检验...........................................................................46.2土工格栅施工期的质量检查和验收...................................................41说明1.1适用范围本技术要求适用于本工程所有格栅石笼护砌施工。1.2设计依据(1)《土工合成材料应用技术规范》GB50290-98(2)《建筑地基处理技术规范》JGJ79-91;工程中涉及但本要求未提及的应按国家有关规范、规程执行。2材料(1)格栅应符合现行的国家标准,应有产品合格证和产品性能说明书。(2)格栅的技术指标应符合下列规定:1)原材料应采用聚丙烯;2)炭黑含量≥2%,碳黑分布均匀,无条状、块状聚合物;3)抗拉强度不小于30kN/m;4)2%应变抗拉强度(纵、横向):≥10.5kN/m;5%应变抗拉强度(纵、横向):≥21.0kN/m;5)格栅的任一部分在阳光下曝晒25年后,其抗拉强度不小于初始抗拉强度的90%;6)低温抗弯折温度≤-30℃(保证在-30℃以下温度时弯折180度,折点不发生脆性断裂);7)尺寸要求:双向土工格栅,AL≤50mm;AT≤50mm;8)至少提供2个以上工程应用实例。(3)格栅石笼填充石料的技术指标应符合下列规定:1)采用卵石,尺寸:80mm
