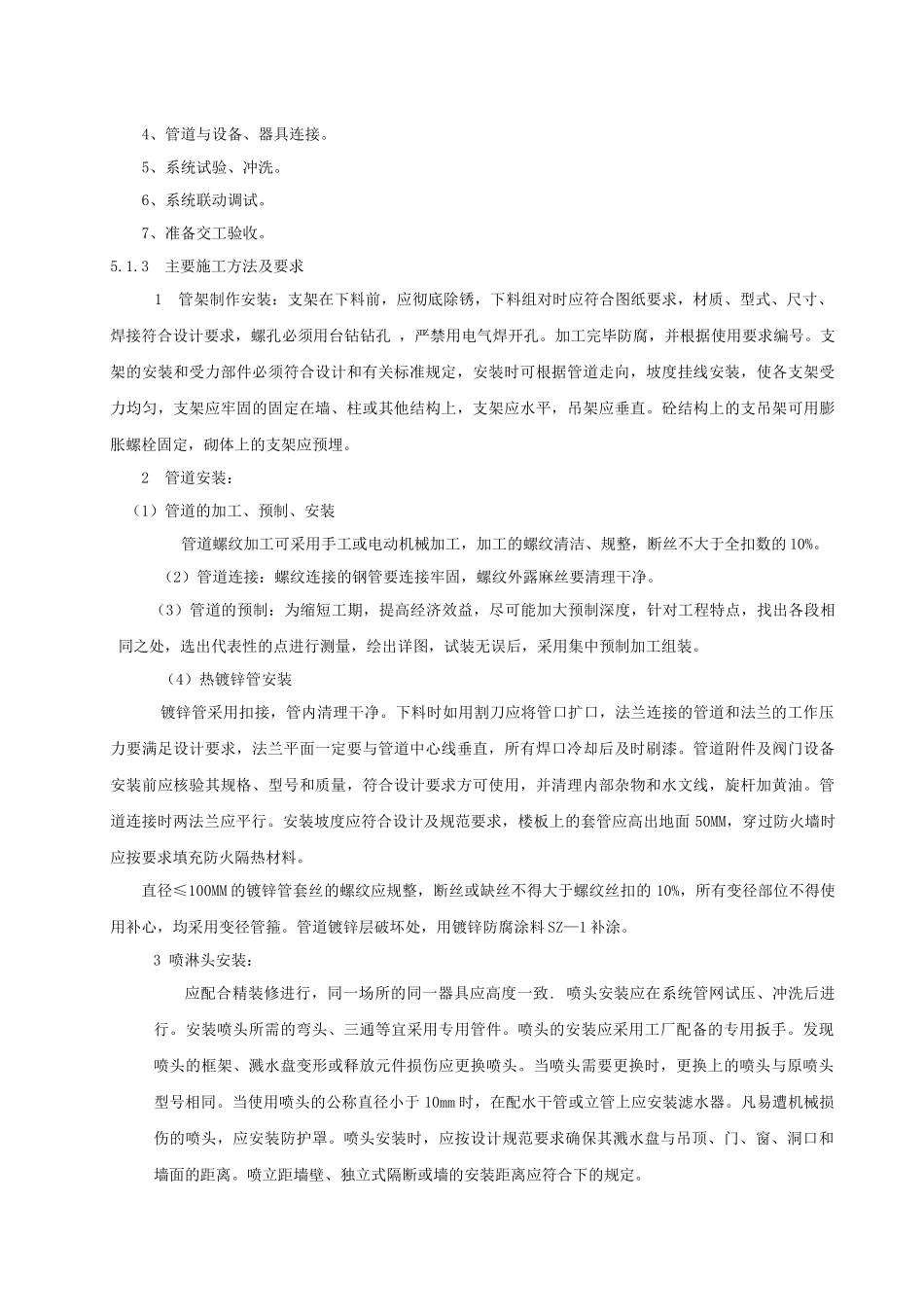

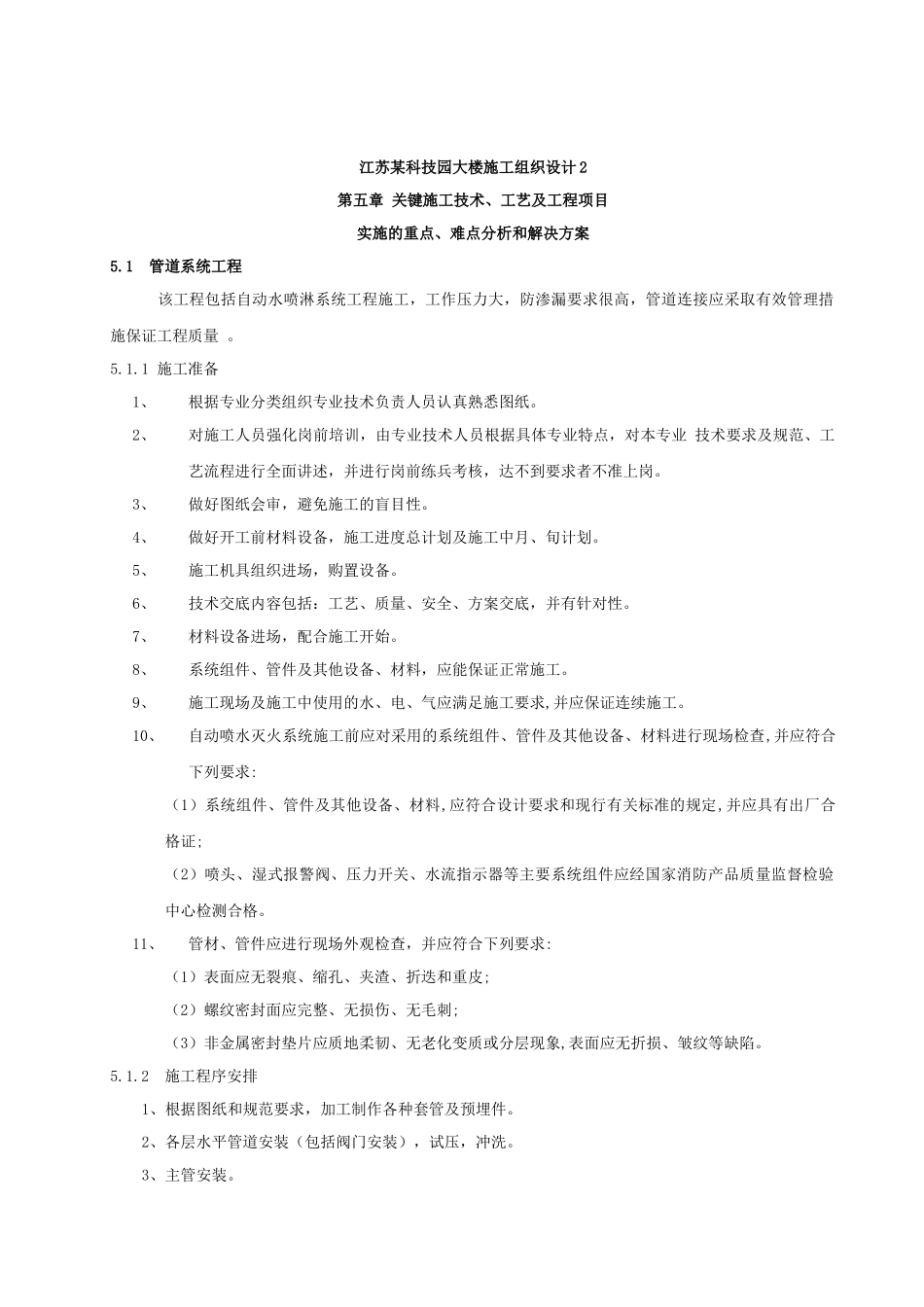

江苏某科技园大楼施工组织设计2第五章关键施工技术、工艺及工程项目实施的重点、难点分析和解决方案5.1管道系统工程该工程包括自动水喷淋系统工程施工，工作压力大，防渗漏要求很高，管道连接应采取有效管理措施保证工程质量。5.1.1施工准备1、根据专业分类组织专业技术负责人员认真熟悉图纸。2、对施工人员强化岗前培训，由专业技术人员根据具体专业特点，对本专业技术要求及规范、工艺流程进行全面讲述，并进行岗前练兵考核，达不到要求者不准上岗。3、做好图纸会审，避免施工的盲目性。4、做好开工前材料设备，施工进度总计划及施工中月、旬计划。5、施工机具组织进场，购置设备。6、技术交底内容包括：工艺、质量、安全、方案交底，并有针对性。7、材料设备进场，配合施工开始。8、系统组件、管件及其他设备、材料，应能保证正常施工。9、施工现场及施工中使用的水、电、气应满足施工要求,并应保证连续施工。10、自动喷水灭火系统施工前应对采用的系统组件、管件及其他设备、材料进行现场检查,并应符合下列要求:（1）系统组件、管件及其他设备、材料,应符合设计要求和现行有关标准的规定,并应具有出厂合格证;（2）喷头、湿式报警阀、压力开关、水流指示器等主要系统组件应经国家消防产品质量监督检验中心检测合格。11、管材、管件应进行现场外观检查，并应符合下列要求:（1）表面应无裂痕、缩孔、夹渣、折迭和重皮;（2）螺纹密封面应完整、无损伤、无毛刺;（3）非金属密封垫片应质地柔韧、无老化变质或分层现象,表面应无折损、皱纹等缺陷。5.1.2施工程序安排1、根据图纸和规范要求，加工制作各种套管及预埋件。2、各层水平管道安装（包括阀门安装），试压，冲洗。3、主管安装。4、管道与设备、器具连接。5、系统试验、冲洗。6、系统联动调试。7、准备交工验收。5.1.3主要施工方法及要求1管架制作安装：支架在下料前，应彻底除锈，下料组对时应符合图纸要求，材质、型式、尺寸、焊接符合设计要求，螺孔必须用台钻钻孔，严禁用电气焊开孔。加工完毕防腐，并根据使用要求编号。支架的安装和受力部件必须符合设计和有关标准规定，安装时可根据管道走向，坡度挂线安装，使各支架受力均匀，支架应牢固的固定在墙、柱或其他结构上，支架应水平，吊架应垂直。砼结构上的支吊架可用膨胀螺栓固定，砌体上的支架应预埋。2管道安装：（1）管道的加工、预制、安装管道螺纹加工可采用手工或电动机械加工，加工的螺纹清洁、规整，断丝不大于全扣数的10%。（2）管道连接：螺纹连接的钢管要连接牢固，螺纹外露麻丝要清理干净。（3）管道的预制：为缩短工期，提高经济效益，尽可能加大预制深度，针对工程特点，找出各段相同之处，选出代表性的点进行测量，绘出详图，试装无误后，采用集中预制加工组装。（4）热镀锌管安装镀锌管采用扣接，管内清理干净。下料时如用割刀应将管口扩口，法兰连接的管道和法兰的工作压力要满足设计要求，法兰平面一定要与管道中心线垂直，所有焊口冷却后及时刷漆。管道附件及阀门设备安装前应核验其规格、型号和质量，符合设计要求方可使用，并清理内部杂物和水文线，旋杆加黄油。管道连接时两法兰应平行。安装坡度应符合设计及规范要求，楼板上的套管应高出地面50MM，穿过防火墙时应按要求填充防火隔热材料。直径≤100MM的镀锌管套丝的螺纹应规整，断丝或缺丝不得大于螺纹丝扣的10%，所有变径部位不得使用补心，均采用变径管箍。管道镀锌层破坏处，用镀锌防腐涂料SZ—1补涂。3喷淋头安装：应配合精装修进行，同一场所的同一器具应高度一致.喷头安装应在系统管网试压、冲洗后进行。安装喷头所需的弯头、三通等宜采用专用管件。喷头的安装应采用工厂配备的专用扳手。发现喷头的框架、溅水盘变形或释放元件损伤应更换喷头。当喷头需要更换时，更换上的喷头与原喷头型号相同。当使用喷头的公称直径小于10mm时，在配水干管或立管上应安装滤水器。凡易遭机械损伤的喷头，应安装防护罩。喷头安装时，应按设计规范要求确保其溅水盘与吊顶、门、窗、洞口和墙面的距离。喷立距墙壁、独立式隔断或墙的安装距离应符合下的规定。喷头与隔断的水平和垂直距离水平距离（cm）1522.530...
