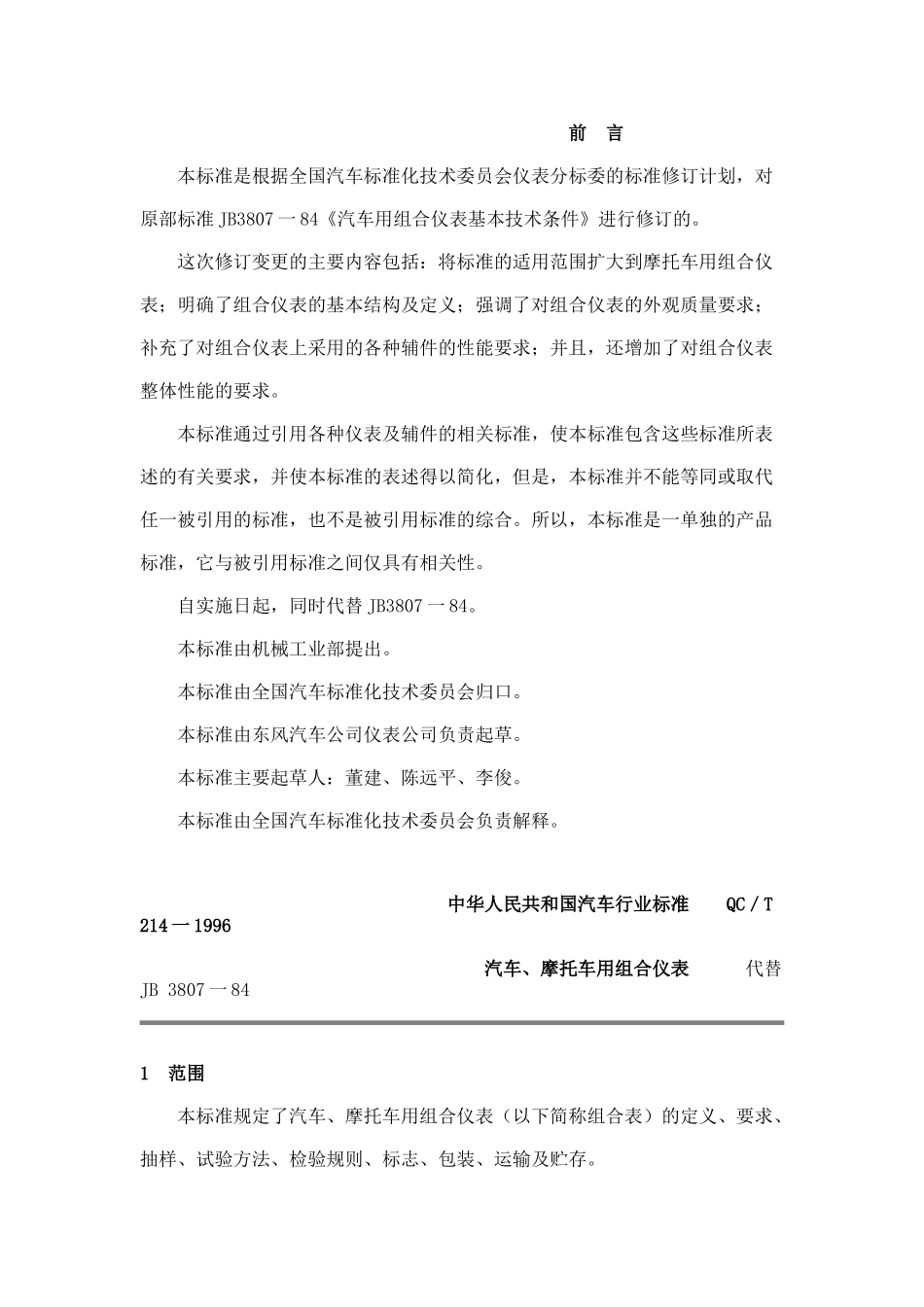

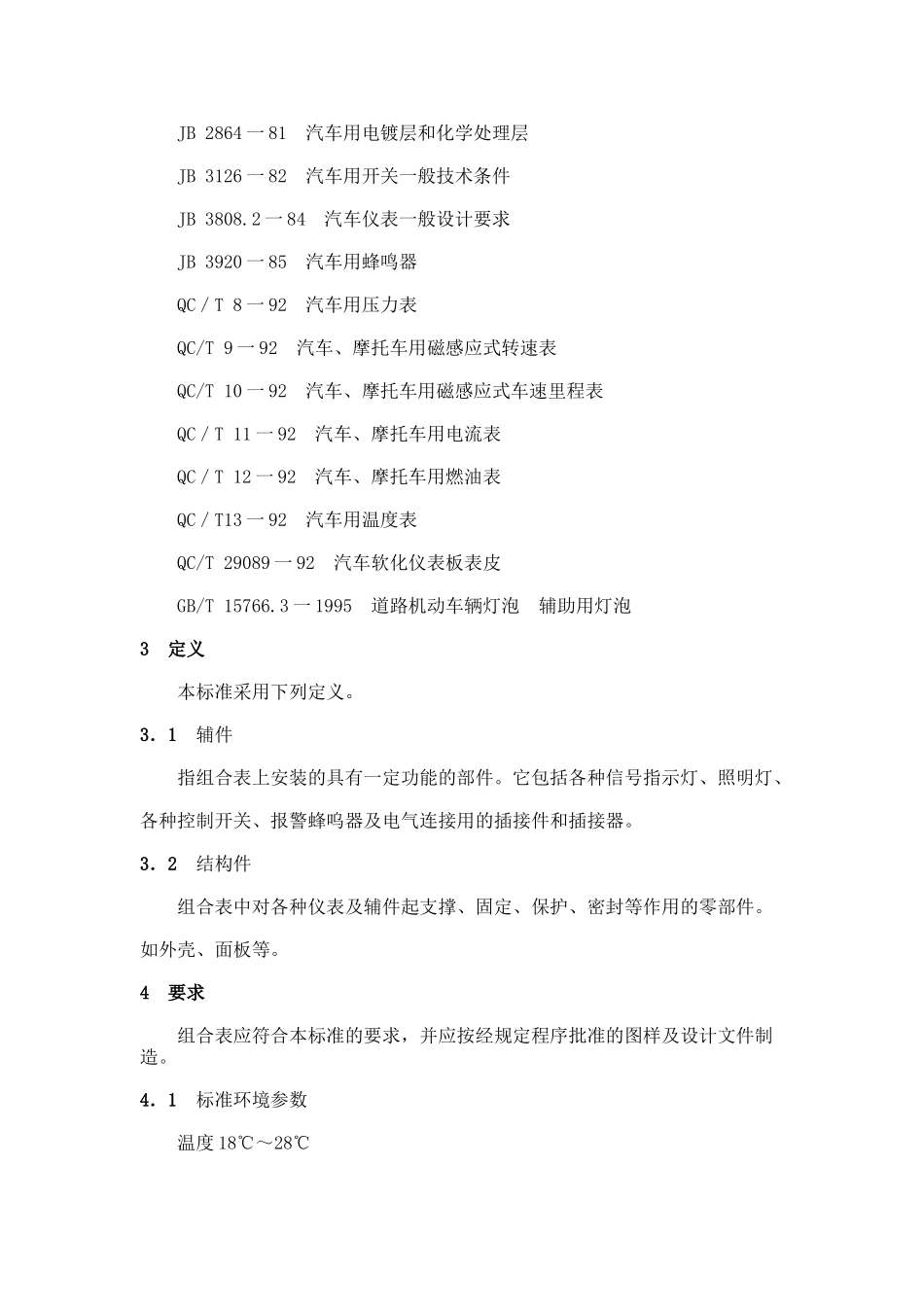

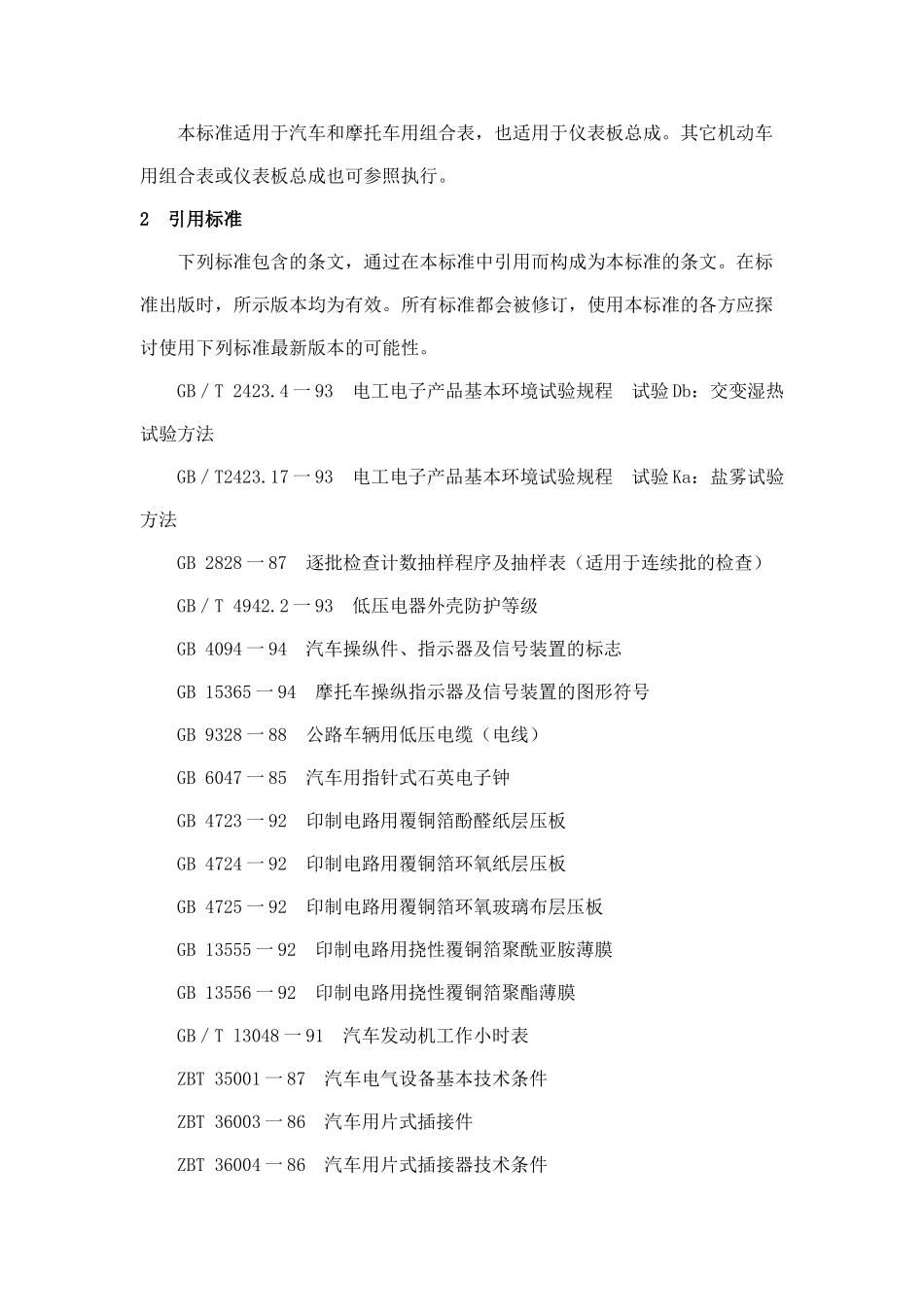

前言本标准是根据全国汽车标准化技术委员会仪表分标委的标准修订计划，对原部标准JB3807一84《汽车用组合仪表基本技术条件》进行修订的。这次修订变更的主要内容包括：将标准的适用范围扩大到摩托车用组合仪表；明确了组合仪表的基本结构及定义；强调了对组合仪表的外观质量要求；补充了对组合仪表上采用的各种辅件的性能要求；并且，还增加了对组合仪表整体性能的要求。本标准通过引用各种仪表及辅件的相关标准，使本标准包含这些标准所表述的有关要求，并使本标准的表述得以简化，但是，本标准并不能等同或取代任一被引用的标准，也不是被引用标准的综合。所以，本标准是一单独的产品标准，它与被引用标准之间仅具有相关性。自实施日起，同时代替JB3807一84。本标准由机械工业部提出。本标准由全国汽车标准化技术委员会归口。本标准由东风汽车公司仪表公司负责起草。本标准主要起草人：董建、陈远平、李俊。本标准由全国汽车标准化技术委员会负责解释。中华人民共和国汽车行业标准QC／T214一1996汽车、摩托车用组合仪表代替JB3807一841范围本标准规定了汽车、摩托车用组合仪表（以下简称组合表）的定义、要求、抽样、试验方法、检验规则、标志、包装、运输及贮存。本标准适用于汽车和摩托车用组合表，也适用于仪表板总成。其它机动车用组合表或仪表板总成也可参照执行。2引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB／T2423.4一93电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB／T2423.17一93电工电子产品基本环境试验规程试验Ka：盐雾试验方法GB2828一87逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB／T4942.2一93低压电器外壳防护等级GB4094一94汽车操纵件、指示器及信号装置的标志GB15365一94摩托车操纵指示器及信号装置的图形符号GB9328一88公路车辆用低压电缆（电线）GB6047一85汽车用指针式石英电子钟GB4723一92印制电路用覆铜箔酚醛纸层压板GB4724一92印制电路用覆铜箔环氧纸层压板GB4725一92印制电路用覆铜箔环氧玻璃布层压板GB13555一92印制电路用挠性覆铜箔聚酰亚胺薄膜GB13556一92印制电路用挠性覆铜箔聚酯薄膜GB／Tl3048一91汽车发动机工作小时表ZBT35001一87汽车电气设备基本技术条件ZBT36003一86汽车用片式插接件ZBT36004一86汽车用片式插接器技术条件JB2864一81汽车用电镀层和化学处理层JB3126一82汽车用开关一般技术条件JB3808.2一84汽车仪表一般设计要求JB3920一85汽车用蜂鸣器QC／T8一92汽车用压力表QC/T9一92汽车、摩托车用磁感应式转速表QC/T10一92汽车、摩托车用磁感应式车速里程表QC／T11一92汽车、摩托车用电流表QC／T12一92汽车、摩托车用燃油表QC／T13一92汽车用温度表QC/T29089一92汽车软化仪表板表皮GB/T15766.3一1995道路机动车辆灯泡辅助用灯泡3定义本标准采用下列定义。3．1辅件指组合表上安装的具有一定功能的部件。它包括各种信号指示灯、照明灯、各种控制开关、报警蜂呜器及电气连接用的插接件和插接器。3．2结构件组合表中对各种仪表及辅件起支撑、固定、保护、密封等作用的零部件。如外壳、面板等。4要求组合表应符合本标准的要求，并应按经规定程序批准的图样及设计文件制造。4．1标准环境参数温度18℃～28℃相对湿度45％～75％气压86kPa～106kPa4．2基本结构4．2．1组合表中的仪表一般由压力表、转速表、车速里程表、电流表（或电压表）、燃油表、温度表、发动机工作小时表及时钟等选择组合而成。4．2．2组合表还应包括必要的辅件，其中，必须设置供夜间照明用的照明灯。4．3尺寸4．3．1组合表的安装及外形尺寸应由供需双方商定。4．3．2组合表中使用的电线的颜色和规格应参照GB9328的规定确定。4．3．3用于组合表内电气连接的印制电路板，其各方向的最大尺寸不应影响组合表的安装及使用。4．3．4组合表外壳上的灯座安装孔（包括印制电路板）应符合JB3808.2中7.2的规定。4．3．5组合表中使用的灯泡种类，灯头型号及基本尺寸应符合GB／T15766．3的规定。4．3．6组合表面板上信号...
