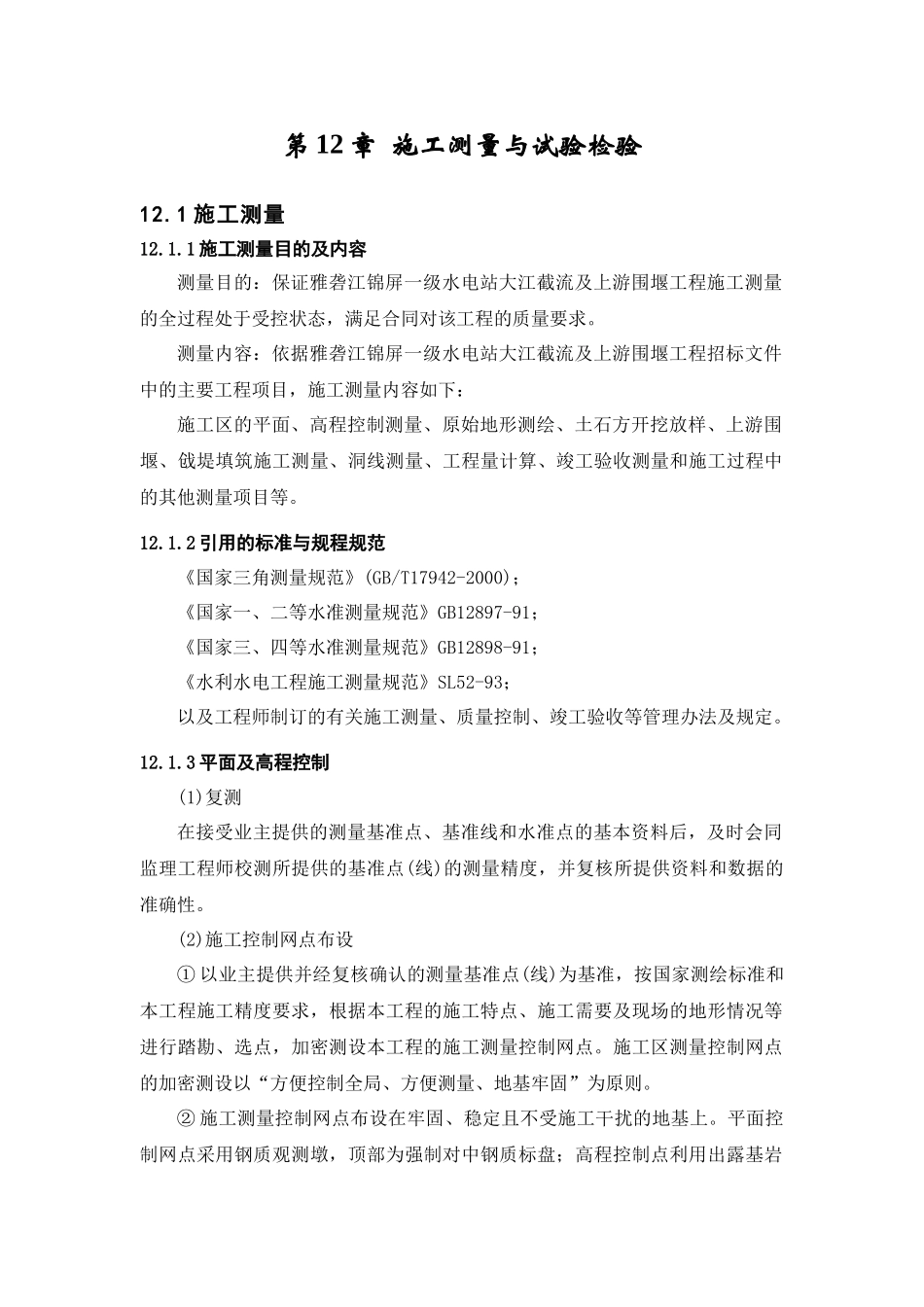

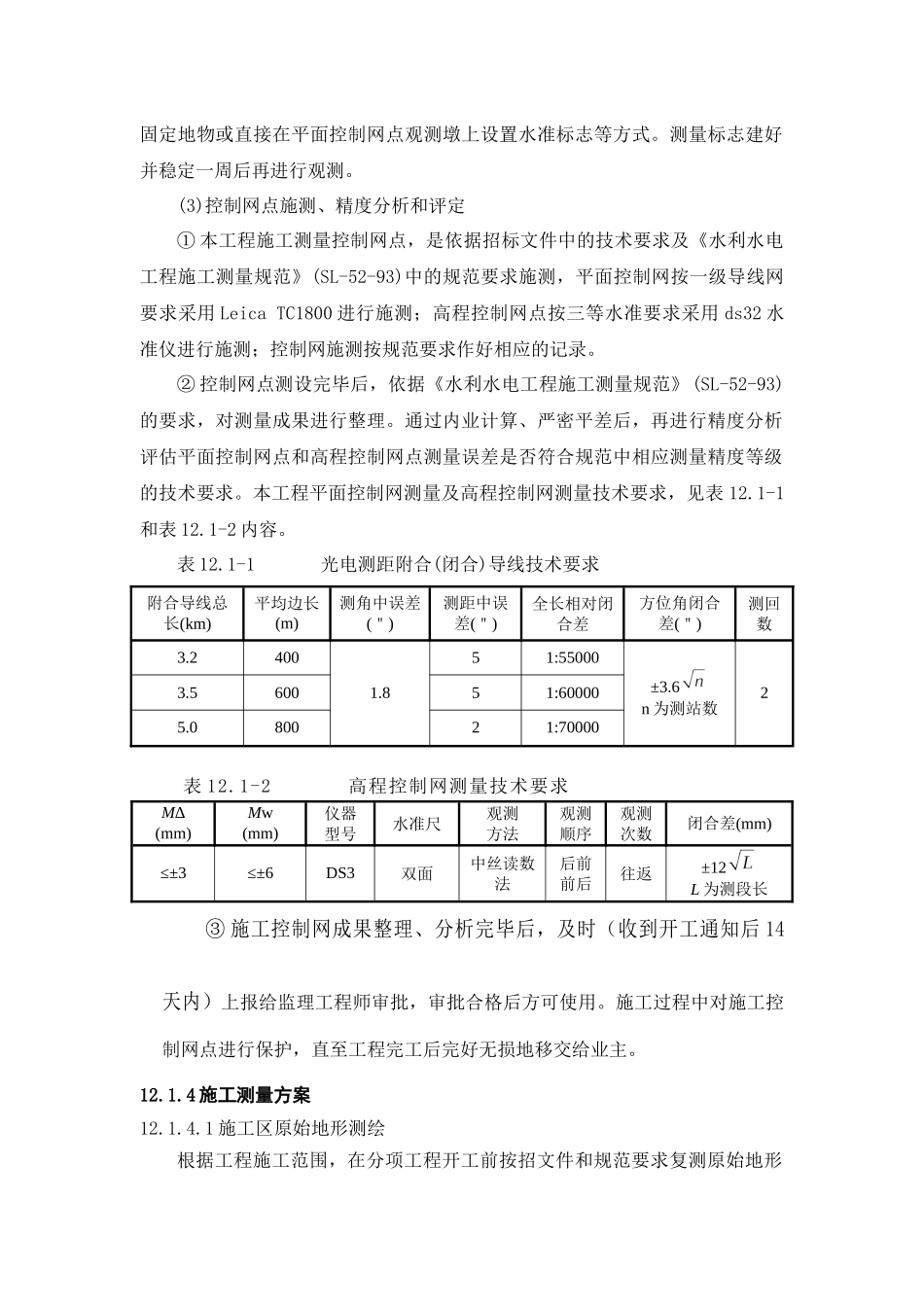

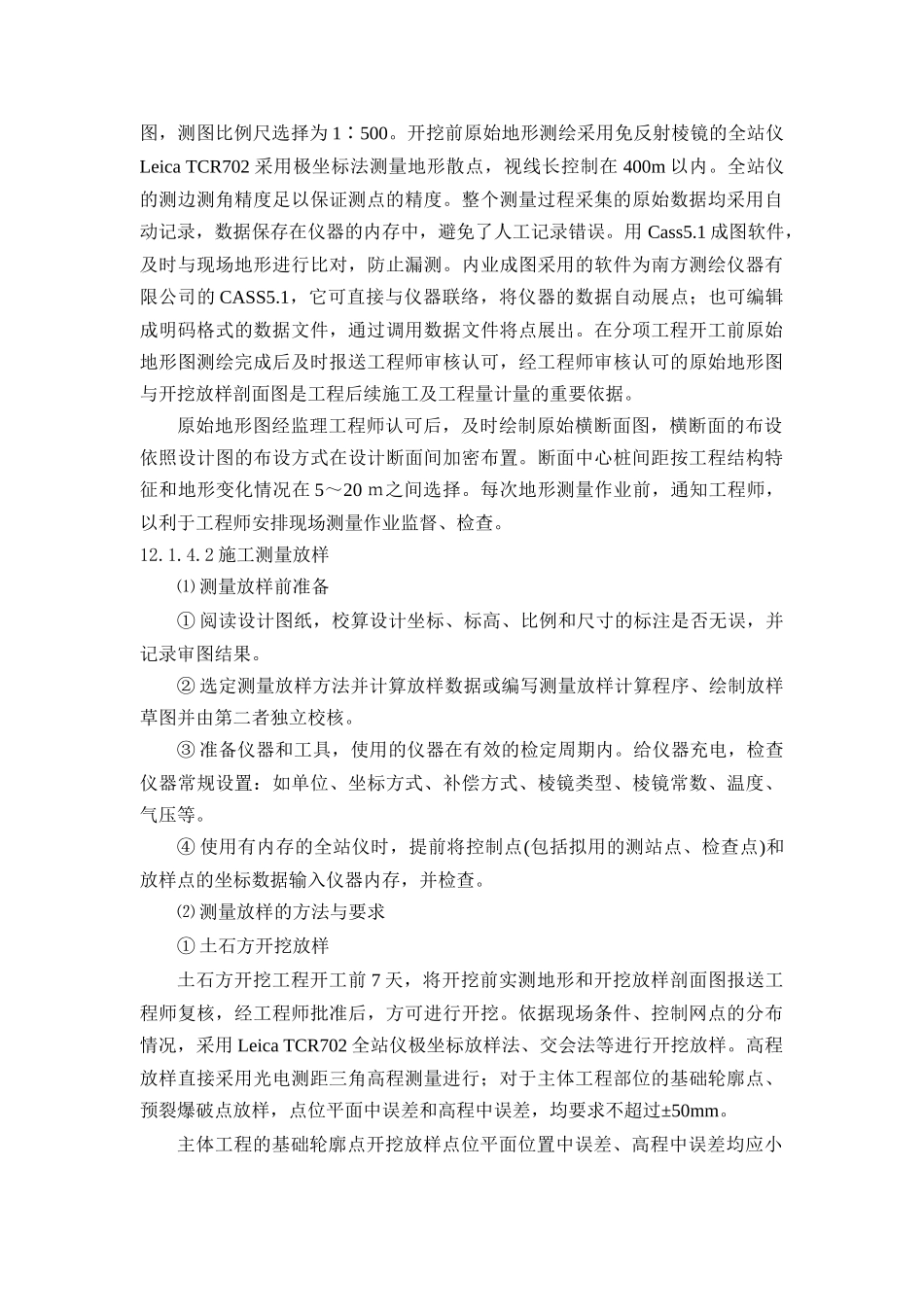

第12章施工测量与试验检验12.1施工测量12.1.1施工测量目的及内容测量目的：保证雅砻江锦屏一级水电站大江截流及上游围堰工程施工测量的全过程处于受控状态，满足合同对该工程的质量要求。测量内容：依据雅砻江锦屏一级水电站大江截流及上游围堰工程招标文件中的主要工程项目，施工测量内容如下：施工区的平面、高程控制测量、原始地形测绘、土石方开挖放样、上游围堰、戗堤填筑施工测量、洞线测量、工程量计算、竣工验收测量和施工过程中的其他测量项目等。12.1.2引用的标准与规程规范《国家三角测量规范》(GB/T17942-2000)；《国家一、二等水准测量规范》GB12897-91；《国家三、四等水准测量规范》GB12898-91；《水利水电工程施工测量规范》SL52-93；以及工程师制订的有关施工测量、质量控制、竣工验收等管理办法及规定。12.1.3平面及高程控制(1)复测在接受业主提供的测量基准点、基准线和水准点的基本资料后，及时会同监理工程师校测所提供的基准点(线)的测量精度，并复核所提供资料和数据的准确性。(2)施工控制网点布设①以业主提供并经复核确认的测量基准点(线)为基准，按国家测绘标准和本工程施工精度要求，根据本工程的施工特点、施工需要及现场的地形情况等进行踏勘、选点，加密测设本工程的施工测量控制网点。施工区测量控制网点的加密测设以“方便控制全局、方便测量、地基牢固”为原则。②施工测量控制网点布设在牢固、稳定且不受施工干扰的地基上。平面控制网点采用钢质观测墩，顶部为强制对中钢质标盘；高程控制点利用出露基岩固定地物或直接在平面控制网点观测墩上设置水准标志等方式。测量标志建好并稳定一周后再进行观测。(3)控制网点施测、精度分析和评定①本工程施工测量控制网点，是依据招标文件中的技术要求及《水利水电工程施工测量规范》(SL-52-93)中的规范要求施测，平面控制网按一级导线网要求采用LeicaTC1800进行施测；高程控制网点按三等水准要求采用ds32水准仪进行施测；控制网施测按规范要求作好相应的记录。②控制网点测设完毕后，依据《水利水电工程施工测量规范》(SL-52-93)的要求，对测量成果进行整理。通过内业计算、严密平差后，再进行精度分析评估平面控制网点和高程控制网点测量误差是否符合规范中相应测量精度等级的技术要求。本工程平面控制网测量及高程控制网测量技术要求，见表12.1-1和表12.1-2内容。表12.1-1光电测距附合(闭合)导线技术要求附合导线总长(km)平均边长(m)测角中误差(＂)测距中误差(＂)全长相对闭合差方位角闭合差(＂)测回数3.24001.851:55000±3.6n为测站数23.560051:600005.080021:70000表12.1-2高程控制网测量技术要求MΔ(mm)Mw(mm)仪器型号水准尺观测方法观测顺序观测次数闭合差(mm)≤±3≤±6DS3双面中丝读数法后前前后往返±12L为测段长③施工控制网成果整理、分析完毕后，及时（收到开工通知后14天内）上报给监理工程师审批，审批合格后方可使用。施工过程中对施工控制网点进行保护，直至工程完工后完好无损地移交给业主。12.1.4施工测量方案12.1.4.1施工区原始地形测绘根据工程施工范围，在分项工程开工前按招文件和规范要求复测原始地形图，测图比例尺选择为1500∶。开挖前原始地形测绘采用免反射棱镜的全站仪LeicaTCR702采用极坐标法测量地形散点，视线长控制在400m以内。全站仪的测边测角精度足以保证测点的精度。整个测量过程采集的原始数据均采用自动记录，数据保存在仪器的内存中，避免了人工记录错误。用Cass5.1成图软件，及时与现场地形进行比对，防止漏测。内业成图采用的软件为南方测绘仪器有限公司的CASS5.1，它可直接与仪器联络，将仪器的数据自动展点；也可编辑成明码格式的数据文件，通过调用数据文件将点展出。在分项工程开工前原始地形图测绘完成后及时报送工程师审核认可，经工程师审核认可的原始地形图与开挖放样剖面图是工程后续施工及工程量计量的重要依据。原始地形图经监理工程师认可后，及时绘制原始横断面图，横断面的布设依照设计图的布设方式在设计断面间加密布置。断面中心桩间距按工程结构特征和地形变化情况在5～20ｍ之间选择。每次地形测量作业前，通知工程师，以利于工程师安排现场...
