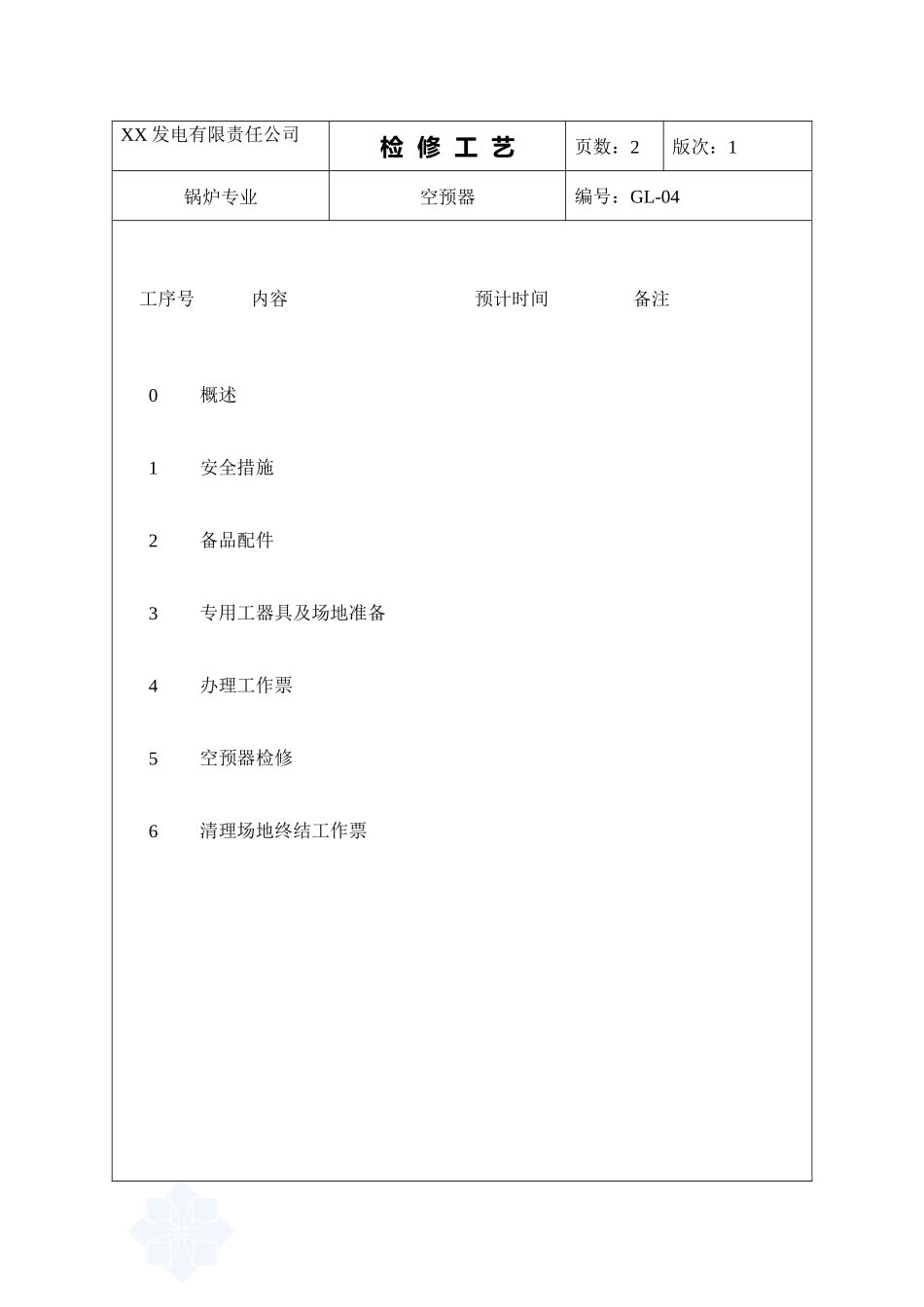

XX发电有限责任公司检修工艺编码：GL-04锅炉专业空预器（大修）预计工时人员组成工作票号供货商产品型号适用于该程序的设备设备位置上海锅炉厂LAP10320/3883#1—#4炉空预器停工待检点（H）3个生效印见证点（W）7个版次编写校对批准姓名签字日期姓名签字日期姓名签字日期磁盘号按规定分发锅炉专业XX发电有限责任公司检修工艺页数：2版次：1锅炉专业空预器编号：GL-04工序号内容预计时间备注0概述1安全措施2备品配件3专用工器具及场地准备4办理工作票5空预器检修6清理场地终结工作票XX发电有限责任公司检修工艺页数：3版次：1锅炉专业空预器编号：GL-04工序0概述大修项目为空预器全面检查检修。关门前必须将空预器内部清理干净，确定无人及物体遗留在内后方可关门。工序1安全措施严格执行《电业安全工作规程》在工作人员进入空预器及烟道内部进行清扫及检修工作前，须将排粉机、送风机、吸风机、引风机及空预器的电源切断,挂上禁止起动的警告牌。空预器及烟道内的温度在60℃以上时，不准入内进行检修及清扫工作。在工作人员进入空预器、烟道以前，应充分通风，不准进入空气不流通的空预器内部进行工作，当工作人员在空预器内部工作时必须打开所有人孔门，以保证足够的通风。XX发电有限责任公司检修工艺页数：4版次：1锅炉专业空预器编号：GL-04O型密封圈140×3.1键10×28GB1096轴齿轮Ⅶmn=5z=1761208-12齿轮Ⅱmn=5z=11461208-13键8×1261208-20齿轮Ⅳmn=5z=6861209-30键12×9GB117主动螺旋锥齿轮Vm=13z=1161208-44销φ8×12GB117轴齿轮Ⅲmn=8z=1361209-66键20×80GB1096键28×12061208-67轴齿轮Ⅰmn=5z=1761208-76骨架油封PD42×75×12销20×70GB117φ3圆橡皮条键12×3261208-89键12×60GB1096齿轴61208-105键36×14061208-106O型密封圈265×8.6GB1235从动锥齿轮组件61209-108-0键36×20061208-114骨架油封PD140×176×15XX发电有限责任公司检修工艺页数：5版次：1锅炉专业空预器编号：GL-04外侧径向隔板密封片（热）Ⅲ-67517外侧径向隔板密封片（冷）Ⅲ-67518转子中心筒密封（热端）Ⅲ-69008转子中心筒密封（冷端）Ⅲ-69009密封补隙片（热、左）Ⅲ-1-67519密封补隙片（热、右）Ⅲ-1-67519密封补隙片（冷、左）Ⅲ-1-385994密封补隙片（冷、右）内侧径向隔板密封片（热、左）Ⅲ-代号“L”-67515内侧径向隔板密封片（热、右）Ⅲ-代号“L”-67515内侧径向隔板密封片（冷、左）Ⅲ-代号“L”-67513内侧径向隔板密封片（冷、右）Ⅲ-代号“L”-67513XX发电有限责任公司检修工艺页数：6版次：1锅炉专业空预器编号：GL-04打开空预器所有人孔门通风联系装设固定照明3.2工具葫芦钢丝绳拉杆φ6mm钩子φ60mm千斤顶工序4办理工作票检查验证工作票工序5空预器检修5.1空预器内部检查联系生技、检修公司专业人员检查空预器内传热元件的腐蚀与磨损、堵塞情况，检查三向密封的磨损情况，检查进、出口烟道的磨损情况，并作记录，确定空预器冲洗方案，三向密封的检修调整方案及进出口烟道的防磨处理方案。停工待检点-1XX发电有限责任公司检修工艺页数：7版次：1锅炉专业空预器编号：GL-04联系运行人员给碱冼水箱加水，往碱冼水箱中倒入磷酸氢钠，碱洗水PH=10~12。检查空预器内无人及物体等，关闭各处检修孔门。疏通空预器底部放灰管，打开送风机、一次风机出口放水门。联系运行人员启动空预器辅电机、碱洗水泵、冲洗空预器热端及中间层传热元件。从人孔门处查看受热面清洗情况，直到冲洗干净为止。热端和中间层传热元件框架可以从空预器上部的空气出口和烟气进口处调换，最适当的位置应设在烟风道长边的中心，然后在烟风道上开孔，其大小应满足最大元件框架进出的需要。拆除热端的径向片和旁路密封片。联系起重安装起吊设备。手动盘动转子，使需调出的元件的扇形仓格在起吊设备下，用两只带有6mm钩子的吊具放置在篮子框架的扁钢下，从转子仓格中吊出篮子框架。逐个冲洗吊出的传热元件直到干净为止，对积灰严重的可割开清理，对磨损、停工待检点-2XX发电有限责任公司检修工艺页数：8版次：1锅炉专业空预器编号：GL-04将热端扇形板外端提高10mm。将千斤顶定位在千斤顶的支承点上，使其对准转子中心筒端板，根...
