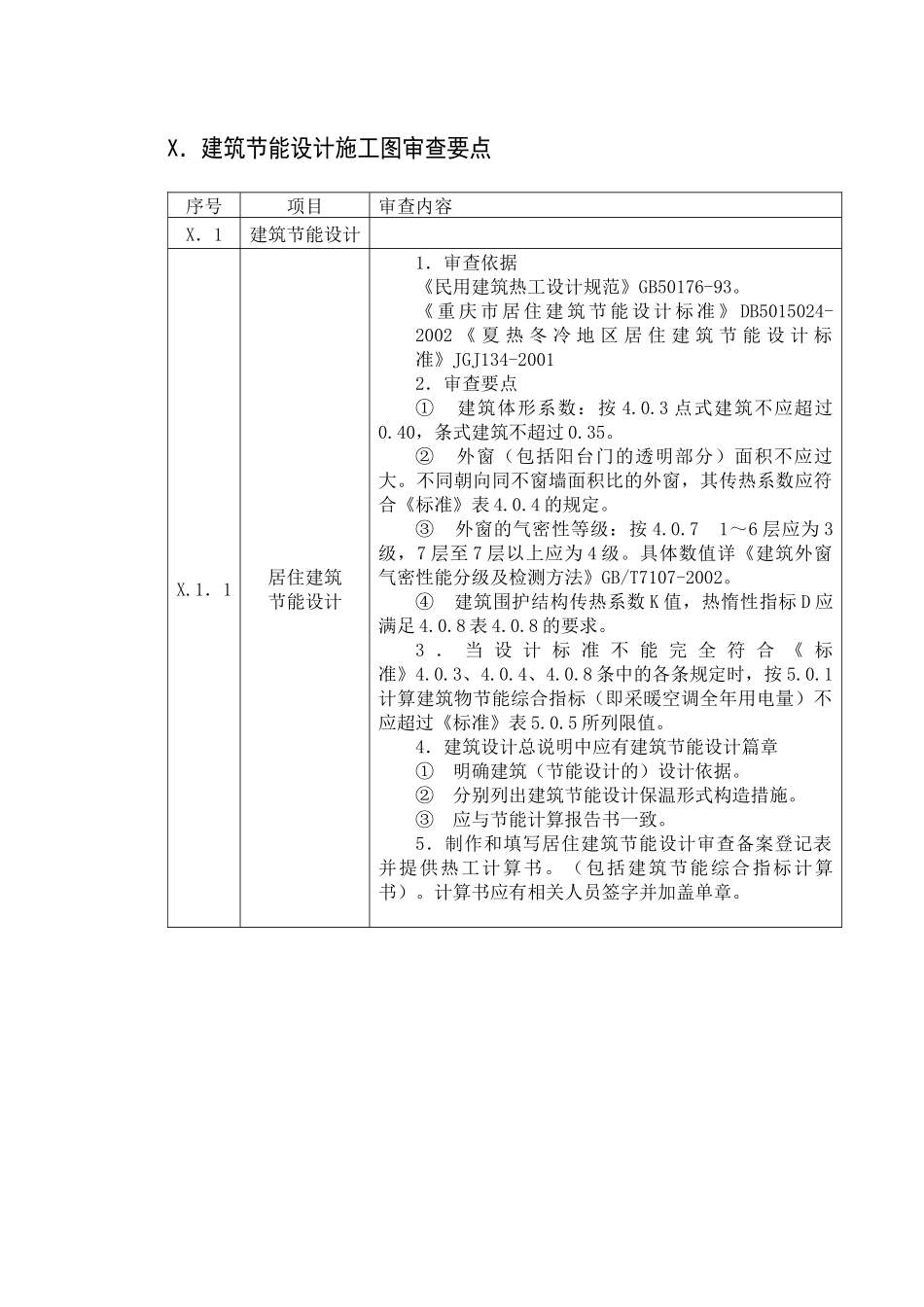

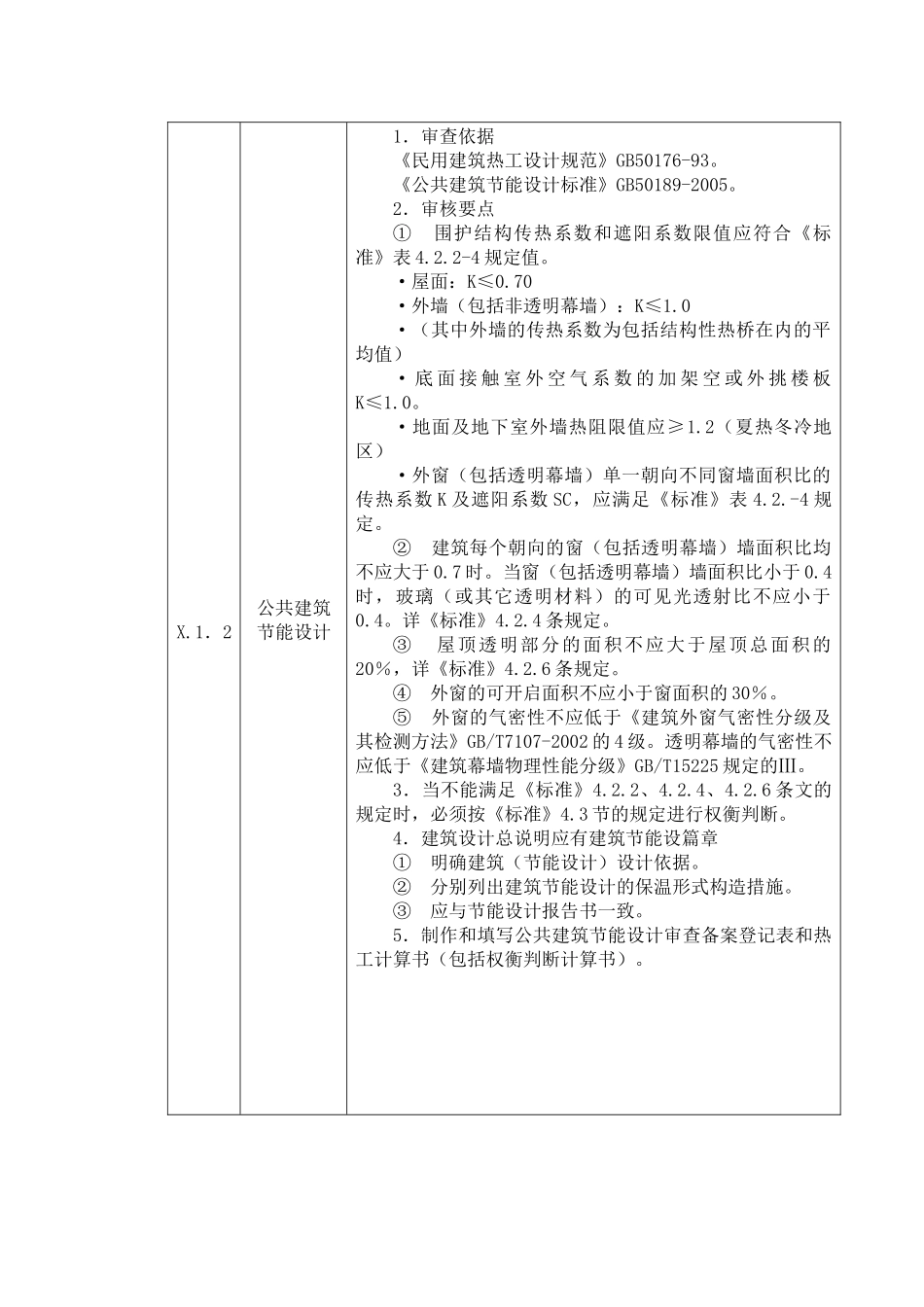

X．建筑节能设计施工图审查要点序号项目审查内容X．1建筑节能设计X.1．1居住建筑节能设计1．审查依据《民用建筑热工设计规范》GB50176-93。《重庆市居住建筑节能设计标准》DB5015024-2002《夏热冬冷地区居住建筑节能设计标准》JGJ134-20012．审查要点①建筑体形系数：按4.0.3点式建筑不应超过0.40，条式建筑不超过0.35。②外窗（包括阳台门的透明部分）面积不应过大。不同朝向同不窗墙面积比的外窗，其传热系数应符合《标准》表4.0.4的规定。③外窗的气密性等级：按4.0.71～6层应为3级，7层至7层以上应为4级。具体数值详《建筑外窗气密性能分级及检测方法》GB/T7107-2002。④建筑围护结构传热系数K值，热惰性指标D应满足4.0.8表4.0.8的要求。3．当设计标准不能完全符合《标准》4.0.3、4.0.4、4.0.8条中的各条规定时，按5.0.1计算建筑物节能综合指标（即采暖空调全年用电量）不应超过《标准》表5.0.5所列限值。4．建筑设计总说明中应有建筑节能设计篇章①明确建筑（节能设计的）设计依据。②分别列出建筑节能设计保温形式构造措施。③应与节能计算报告书一致。5．制作和填写居住建筑节能设计审查备案登记表并提供热工计算书。（包括建筑节能综合指标计算书）。计算书应有相关人员签字并加盖单章。X.1．2公共建筑节能设计1．审查依据《民用建筑热工设计规范》GB50176-93。《公共建筑节能设计标准》GB50189-2005。2．审核要点①围护结构传热系数和遮阳系数限值应符合《标准》表4.2.2-4规定值。·屋面：K≤0.70·外墙（包括非透明幕墙）：K≤1.0·（其中外墙的传热系数为包括结构性热桥在内的平均值）·底面接触室外空气系数的加架空或外挑楼板K≤1.0。·地面及地下室外墙热阻限值应≥1.2（夏热冬冷地区）·外窗（包括透明幕墙）单一朝向不同窗墙面积比的传热系数K及遮阳系数SC，应满足《标准》表4.2.-4规定。②建筑每个朝向的窗（包括透明幕墙）墙面积比均不应大于0.7时。当窗（包括透明幕墙）墙面积比小于0.4时，玻璃（或其它透明材料）的可见光透射比不应小于0.4。详《标准》4.2.4条规定。③屋顶透明部分的面积不应大于屋顶总面积的20％，详《标准》4.2.6条规定。④外窗的可开启面积不应小于窗面积的30％。⑤外窗的气密性不应低于《建筑外窗气密性分级及其检测方法》GB/T7107-2002的4级。透明幕墙的气密性不应低于《建筑幕墙物理性能分级》GB/T15225规定的Ⅲ。3．当不能满足《标准》4.2.2、4.2.4、4.2.6条文的规定时，必须按《标准》4.3节的规定进行权衡判断。4．建筑设计总说明应有建筑节能设篇章①明确建筑（节能设计）设计依据。②分别列出建筑节能设计的保温形式构造措施。③应与节能设计报告书一致。5．制作和填写公共建筑节能设计审查备案登记表和热工计算书（包括权衡判断计算书）。X．暖通专业施工图（公共）建筑节能设计审查要点：序号项目审查内容X.2采暖，通风与空气调节X.2.1强制性条文1.《采暖通风与空气调节设计规范》GB50019-2003第3.1.9条、第4.4.11条、第6.2.1条、第6.2.15条、第6.6.3条、第7.1.5条、第7.3.4条。2.《公共建筑节能设计标准》GB50189-2005第5.1.1条、第5.4.2条、第5.4.3条、第5.4.5条、第5.4.8条、第5.4.9条。X.2.2空调逐项、逐时冷负荷计算书1.《公共建筑节能设计标准》GB50189-2005表3.0.1-2空气调节系统室内计算参数、条文说明3.0.2、表3.0.2设计新风量、B.0.6人员密度、B.0.7电器设备功率。2.计算、校对、审核人员签字完整。3.计算软件名称与版本。4.围护结构k值与窗户遮阳系数应符合项目审查备案登记表内容。5.多个房间计算书房间编号应在图纸中反映；或房间名称应在计算书中反映。6.以制冷系统为单位按房间列出计算最大小时负荷的明细表。X.2.3设计深度1.是否包括下列内容：1）设计说明书。2）设计图纸。3）主要设备表。2.是否符合《建筑工程设计文件编制深度的规定》。X.2.4总说明是否包括下列内容：1.列出《公共建筑节能设计标准》GB50189-2005。2.设计范围及设计分工,2.室内，外设计参数，3.空调总面积、计算冷负荷和热负荷，4.空调冷，热源及其参数，5.空调风，水系统简述及必要的气流组织说明，6.过渡季全新风运行措施，7.执行《公共建筑...
