工业废水处理站防腐工程施工方案VIP免费

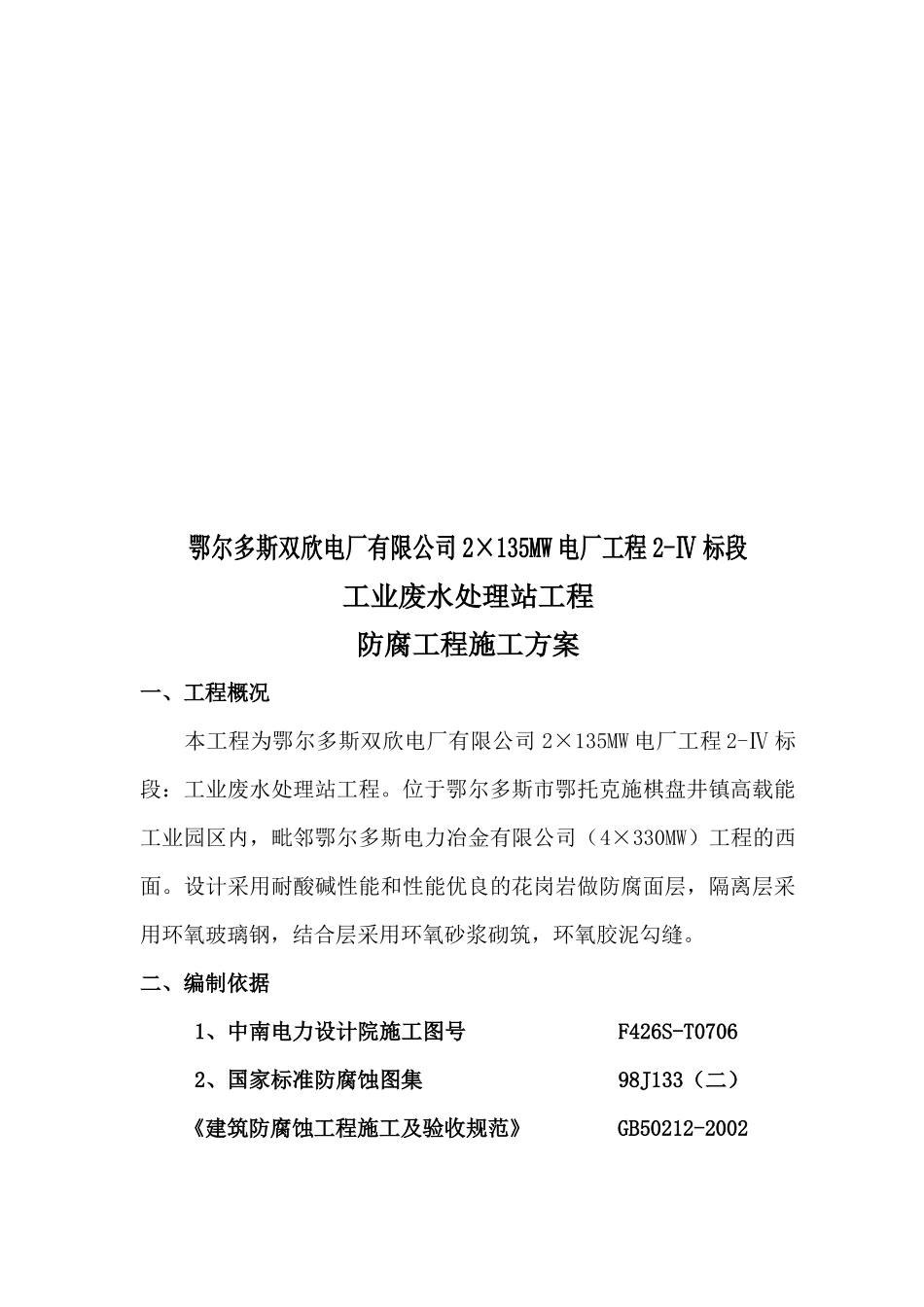

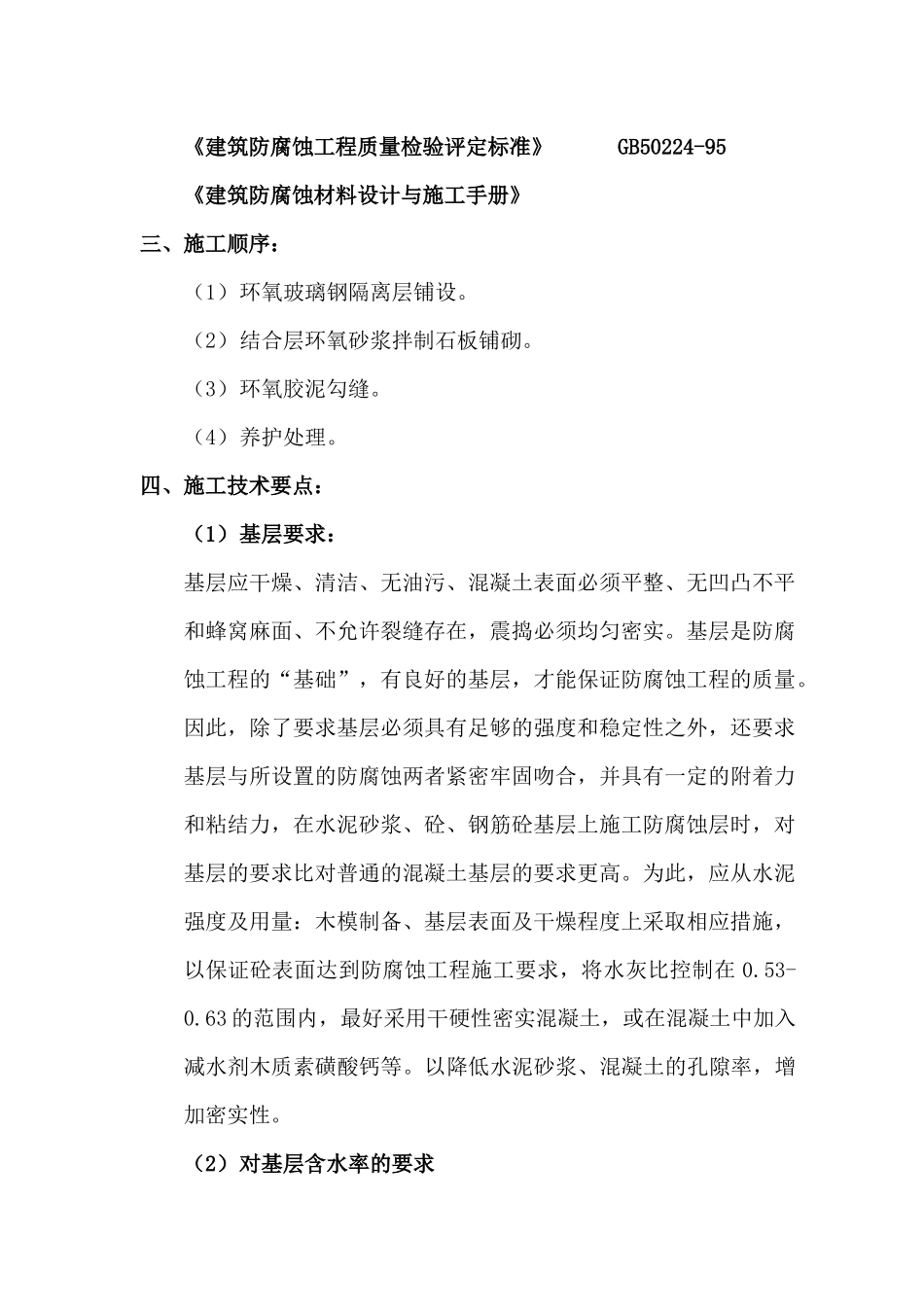

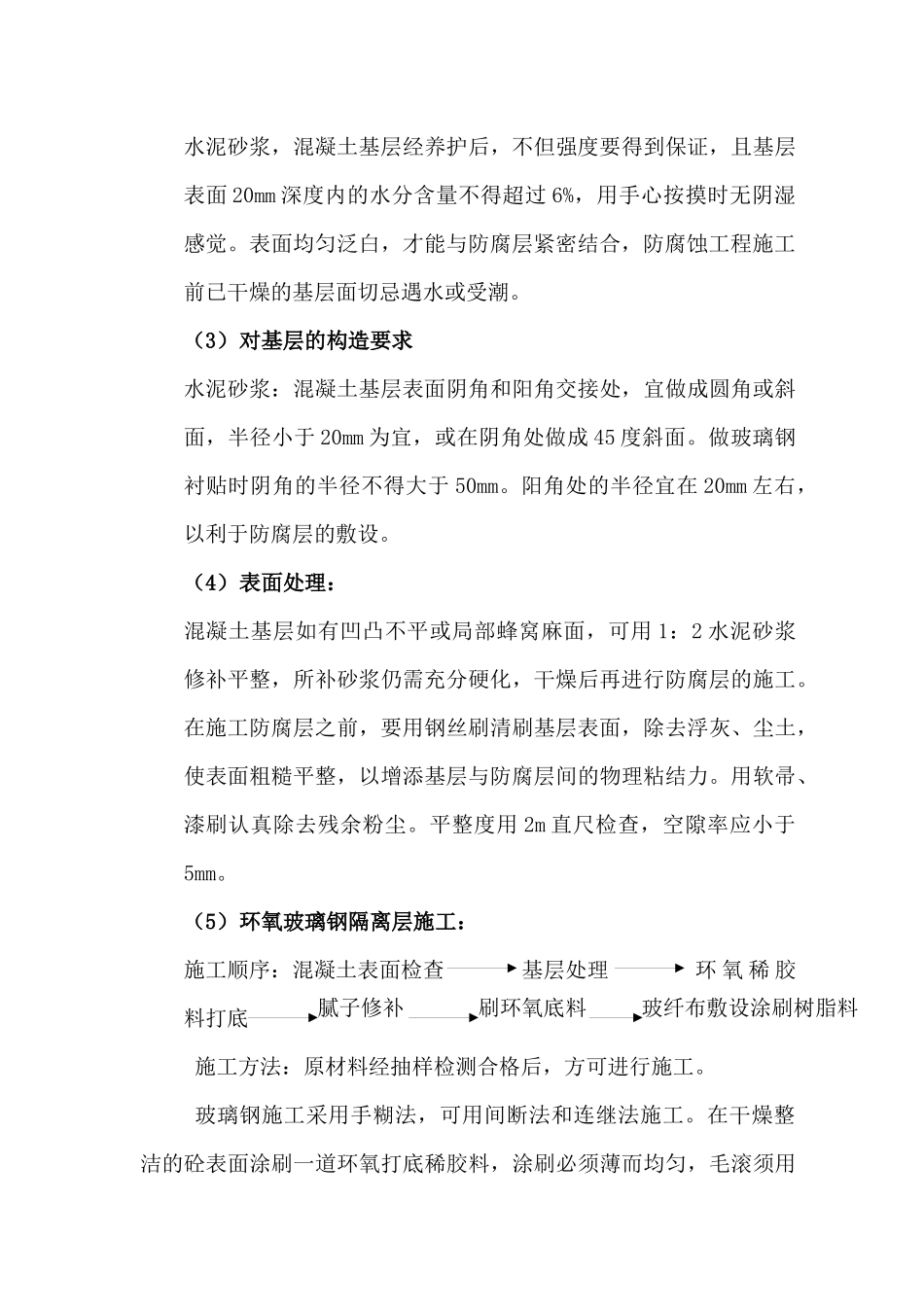

鄂尔多斯双欣电厂有限公司2×135MW电厂工程2-Ⅳ标段工业废水处理站工程防腐工程施工方案一、工程概况本工程为鄂尔多斯双欣电厂有限公司2×135MW电厂工程2-Ⅳ标段：工业废水处理站工程。位于鄂尔多斯市鄂托克施棋盘井镇高载能工业园区内，毗邻鄂尔多斯电力冶金有限公司（4×330MW）工程的西面。设计采用耐酸碱性能和性能优良的花岗岩做防腐面层，隔离层采用环氧玻璃钢，结合层采用环氧砂浆砌筑，环氧胶泥勾缝。二、编制依据1、中南电力设计院施工图号F426S-T07062、国家标准防腐蚀图集98J133（二）《建筑防腐蚀工程施工及验收规范》GB50212-2002《建筑防腐蚀工程质量检验评定标准》GB50224-95《建筑防腐蚀材料设计与施工手册》三、施工顺序：（1）环氧玻璃钢隔离层铺设。（2）结合层环氧砂浆拌制石板铺砌。（3）环氧胶泥勾缝。（4）养护处理。四、施工技术要点：（1）基层要求：基层应干燥、清洁、无油污、混凝土表面必须平整、无凹凸不平和蜂窝麻面、不允许裂缝存在，震捣必须均匀密实。基层是防腐蚀工程的“基础”，有良好的基层，才能保证防腐蚀工程的质量。因此，除了要求基层必须具有足够的强度和稳定性之外，还要求基层与所设置的防腐蚀两者紧密牢固吻合，并具有一定的附着力和粘结力，在水泥砂浆、砼、钢筋砼基层上施工防腐蚀层时，对基层的要求比对普通的混凝土基层的要求更高。为此，应从水泥强度及用量：木模制备、基层表面及干燥程度上采取相应措施，以保证砼表面达到防腐蚀工程施工要求，将水灰比控制在0.53-0.63的范围内，最好采用干硬性密实混凝土，或在混凝土中加入减水剂木质素磺酸钙等。以降低水泥砂浆、混凝土的孔隙率，增加密实性。（2）对基层含水率的要求水泥砂浆，混凝土基层经养护后，不但强度要得到保证，且基层表面20mm深度内的水分含量不得超过6%，用手心按摸时无阴湿感觉。表面均匀泛白，才能与防腐层紧密结合，防腐蚀工程施工前已干燥的基层面切忌遇水或受潮。（3）对基层的构造要求水泥砂浆：混凝土基层表面阴角和阳角交接处，宜做成圆角或斜面，半径小于20mm为宜，或在阴角处做成45度斜面。做玻璃钢衬贴时阴角的半径不得大于50mm。阳角处的半径宜在20mm左右，以利于防腐层的敷设。（4）表面处理：混凝土基层如有凹凸不平或局部蜂窝麻面，可用1：2水泥砂浆修补平整，所补砂浆仍需充分硬化，干燥后再进行防腐层的施工。在施工防腐层之前，要用钢丝刷清刷基层表面，除去浮灰、尘土，使表面粗糙平整，以增添基层与防腐层间的物理粘结力。用软帚、漆刷认真除去残余粉尘。平整度用2m直尺检查，空隙率应小于5mm。（5）环氧玻璃钢隔离层施工：施工顺序：混凝土表面检查基层处理环氧稀胶料打底施工方法：原材料经抽样检测合格后，方可进行施工。玻璃钢施工采用手糊法，可用间断法和连继法施工。在干燥整洁的砼表面涂刷一道环氧打底稀胶料，涂刷必须薄而均匀，毛滚须用腻子修补刷环氧底料玻纤布敷设涂刷树脂料力来回交叉滚涂，不得漏涂和产生流坠，使胶涂料充用渗入到砼、砂浆层内，自然养护不少于12小时，待第一次打底料固化干硬后，手摸不粘手；将基层表面凹陷不平处用环氧腻子刮补平整，随即进行第二次打底料的涂刷，二次打底料的用料要求及养护均与第一次打底料相同。固化充分后方能进行下道工序。玻璃钢衬贴前，应按工程实际形状，量体裁布（毡），裁剪玻璃布（毡）应在干净清洁的场地上进行，按量得的尺寸规格裁剪。并考虑布与布上下搭接的要求，每段布（毡）要放长100mm，裁好的布（毡）按施工先后顺序卷在硬纸筒上。每铺贴一次均应仔细检查衬布质量，如发现有毛刺，突起或气泡等，应用手提砂轮，漆刀、砂布等工具清除。再用衬布料或腻子修整。布与布的长边接缝不可采用平接。并将下一层布错位压缝，错位搭接长度≮30mm，阴阳角、地漏、接管孔等处应增加一至二层玻璃布加强。衬布工序全部结束后，自然养护24小时，待衬布层基本固化，用漆刷蘸上面层料，均匀涂刷一道环氧面漆，甩上石英砂，铺设一层验收一层，共应铺贴层。（6）花岗岩的铺设：施工方法：花岗岩检测合格后进行铺设。花岗岩铺砌前应试排，采用座浆法施工铺砌顺序由低往高，先地沟后地面再砌...
