几何画板50培训教程VIP专享VIP免费

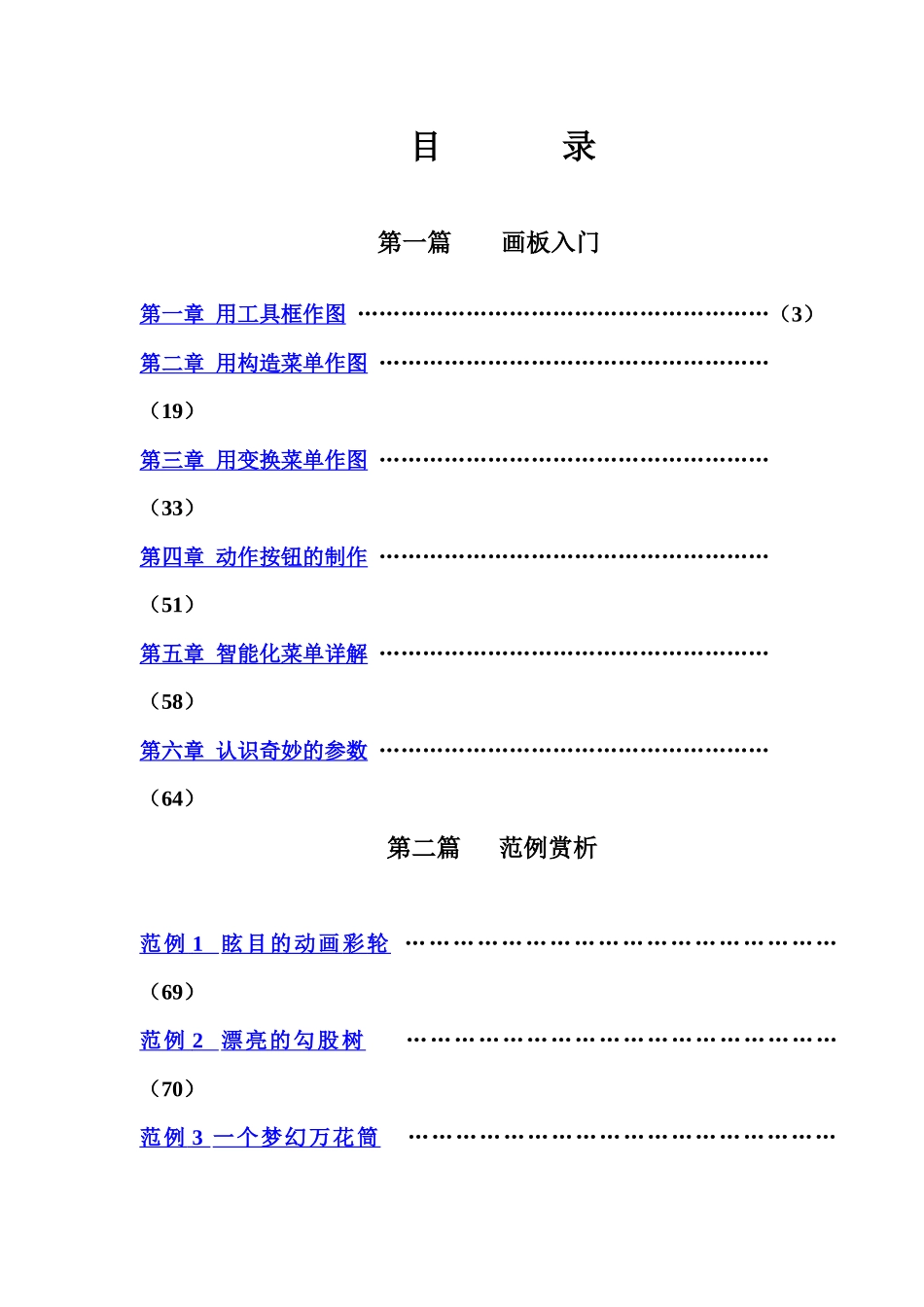

目录第一篇画板入门第一章用工具框作图…………………………………………………（3）第二章用构造菜单作图………………………………………………（19）第三章用变换菜单作图………………………………………………（33）第四章动作按钮的制作………………………………………………（51）第五章智能化菜单详解………………………………………………（58）第六章认识奇妙的参数………………………………………………（64）第二篇范例赏析范例1眩目的动画彩轮………………………………………………（69）范例2漂亮的勾股树………………………………………………（70）范例3一个梦幻万花筒………………………………………………（72）范例4闪烁效果的制作………………………………………………（75）第三篇精选附录附录一迭代帮助文件………………………………………………（79）附录二平面几何著名定理……………………………………………（87）附录三圆锥曲线教材培训……………………………………………（93）第一章：用工具框作图通过本章，你应1、熟练使用绘图工具作“点”、“线”、“圆”2、学会在几何对象上画“点”、“线”、“圆”3、学会用绘图工具构造交点、等圆、直角等的构造技巧4、学会“点”、“线”、“圆”的标签的显示和隐藏5、理解用几何画板绘图应首先考虑对象间的几何关系第一节几何画板的启动和绘图工具的介绍1、启动几何画板：单击Windows桌面左下角的“开始”按钮，依次：选择“程序”→选择“几何画4.06中文完美增强版”，单击即可启动几何画板。进入几何画板系统后的屏幕画面如下图所示菜单栏几何画板的窗口是不是和其他Windows应用程序窗口十分类似？有控制菜单、最大/最小化以及标题栏，画板窗口的左侧是画板工具栏，画板的右边和下边可以有滚动条可以使小画板处理更大的图形。画板的左侧是画板工具箱，把光标移动到工具的上面，一会儿就会显示工具的名称，看看它们分别是什么？它们分别是【选择箭头工具】、【点工具】、【圆规工具】、【直尺工具】、【文本工具】、【自定义画图工具】。和一般的绘图软件相比，你会不会感觉它的工具是不是少了点？几何画板的主要用途之一是用来绘制几何图形。而几何图形的绘制，我们通常是用直尺和圆规，它们的配合几乎可以画出所有的欧氏几何图形。因为任何欧氏几何图形最后都可归结为“点”、“线”、“圆”。这种公里化作图思想因为“三大作图难题”曾经吸引无数数学爱好者的极大兴趣从而在数学历史上影响重大，源远流长。从某种意义上讲几何画板绘图是欧氏几何“尺规作图”的一种现代延伸。因为这种把所有绘图建立在基本元素上的做法和数学作图思维中公里化思想是一脉相承的。按住工具框的边缘，可随意拖动到画板窗口的任何位置，不同位置形状不同。试一试，能否拖到某一个地方，工具框变成如下形状？顾名思义，猜测一下它们都有何功能？：选择对象这是它的主要功能，当然还有其他：画点可以在画板绘图区任何空白的地方或“线”上画点。“线”可以是线段、射线、圆、轨迹、函数图像：画圆只能画正圆不能画椭圆，是不是有点遗憾？（几何画板也能画椭圆，请看第二章）绘图区状态栏工具框回目录：画线直尺工具当然用于画线段，还不仅仅如此！：加标注（即说明性的文字）或给对象标标签：自定义工具如果你觉得上述工具不够（如：不能直接画正方形），你可以定义新的工具选择某项绘图工具时，用鼠标单击一下该工具即可。试一试能否画出下列图形画点：单击【点工具】，然后将鼠标移动到画板窗口中单击一下，就会出现一个点画线：单击【直尺工具】，然后拖动鼠标，将光标移动到画板窗口中单击一下，再拖动鼠标到另一位置松开鼠标，就会出现一条线段。画圆：单击【圆规工具】，然后拖动鼠标，将光标移动到画板窗口中单击一下（确定圆心），并按住鼠标拖动到另一位置（起点和终点间的距离就是半径）松开鼠标，就回出现一个圆。画交点：单击【选择箭头工具】，然后拖动鼠标将光标移动到线段和圆相交处（光标由变成横向，状态栏显示的是“点击构造交点”）单击一下，就会出现交点。如下图所示：交点只能由线段（包括直线、射线）...
