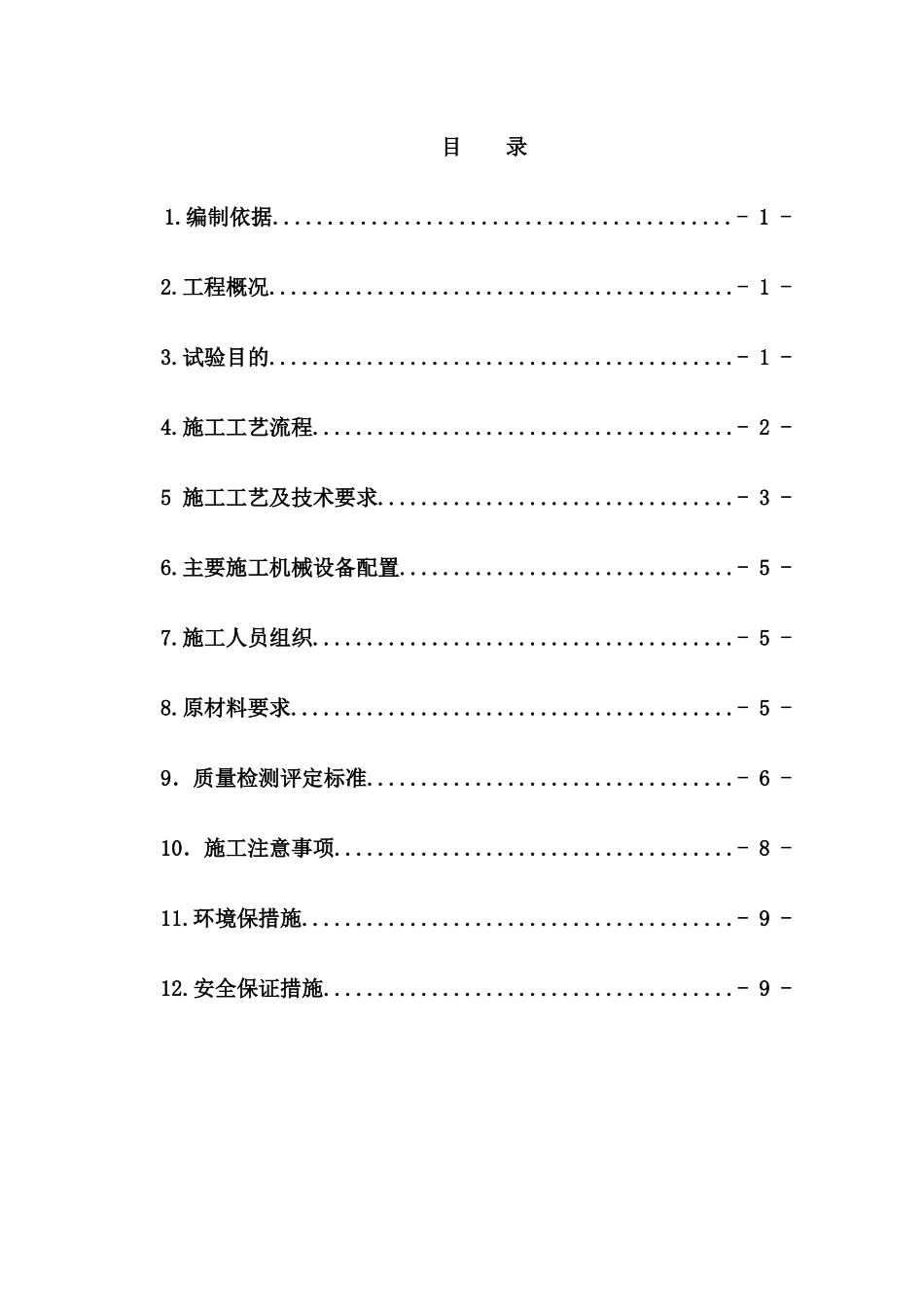

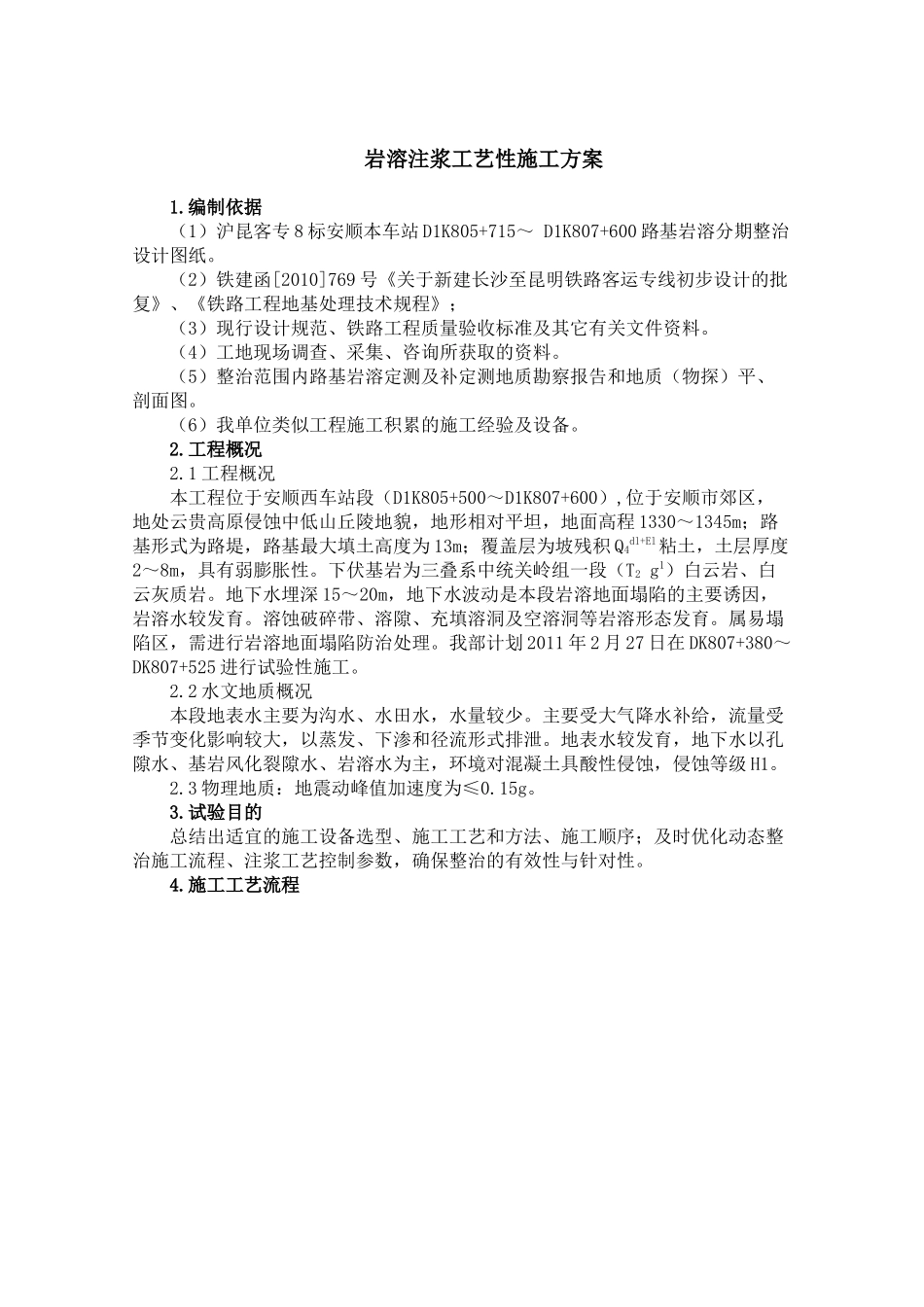

目录1.编制依据..........................................-1-2.工程概况...........................................-1-3.试验目的...........................................-1-4.施工工艺流程.......................................-2-5施工工艺及技术要求.................................-3-6.主要施工机械设备配置...............................-5-7.施工人员组织.......................................-5-8.原材料要求.........................................-5-9．质量检测评定标准..................................-6-10．施工注意事项.....................................-8-11.环境保措施........................................-9-12.安全保证措施......................................-9-岩溶注浆工艺性施工方案1.编制依据（1）沪昆客专8标安顺本车站D1K805+715～D1K807+600路基岩溶分期整治设计图纸。（2）铁建函[2010]769号《关于新建长沙至昆明铁路客运专线初步设计的批复》、《铁路工程地基处理技术规程》；（3）现行设计规范、铁路工程质量验收标准及其它有关文件资料。（4）工地现场调查、采集、咨询所获取的资料。（5）整治范围内路基岩溶定测及补定测地质勘察报告和地质（物探）平、剖面图。（6）我单位类似工程施工积累的施工经验及设备。2.工程概况2.1工程概况本工程位于安顺西车站段（D1K805+500～D1K807+600）,位于安顺市郊区，地处云贵高原侵蚀中低山丘陵地貌，地形相对平坦，地面高程1330～1345m；路基形式为路堤，路基最大填土高度为13m；覆盖层为坡残积Q4dl+El粘土，土层厚度2～8m，具有弱膨胀性。下伏基岩为三叠系中统关岭组一段（T2g1）白云岩、白云灰质岩。地下水埋深15～20m，地下水波动是本段岩溶地面塌陷的主要诱因，岩溶水较发育。溶蚀破碎带、溶隙、充填溶洞及空溶洞等岩溶形态发育。属易塌陷区，需进行岩溶地面塌陷防治处理。我部计划2011年2月27日在DK807+380～DK807+525进行试验性施工。2.2水文地质概况本段地表水主要为沟水、水田水，水量较少。主要受大气降水补给，流量受季节变化影响较大，以蒸发、下渗和径流形式排泄。地表水较发育，地下水以孔隙水、基岩风化裂隙水、岩溶水为主，环境对混凝土具酸性侵蚀，侵蚀等级H1。2.3物理地质：地震动峰值加速度为≤0.15g。3.试验目的总结出适宜的施工设备选型、施工工艺和方法、施工顺序；及时优化动态整治施工流程、注浆工艺控制参数，确保整治的有效性与针对性。4.施工工艺流程5施工工艺及技术要求5.1施工准备施工准备工作与施工调查同步进行，放好线路中线后，一次性测邮注浆孔位；钻探先行，注浆随后。边探边钻，边注边察。及时发现异常，及时调整工艺。同时做好周边环境的监测，避免污染和控制浆液超出加固范围。土石界面附近岩溶发育，采用分段注浆法，调整压力，加大注浆量。遇较大空洞和水流，灌注砂浆或添加粗骨料，加注浓浆等方式封堵。在施工前、后均采用综合物探与注水相结合的方法进行岩溶地基处理工程的效果检测。施工用电从附近的变压器接用，施工用水应满足施工要求。岩溶路基注浆工程施工程序主要为注浆孔钻探、压浆、物探验证三个程序。5.2钻孔a、钻孔位置依据平面图施放，按设计排距5m,孔间距5m,正三角形布孔，测设孔位、标高，进行统一编号钉桩，孔位偏差不大于10cm。当因避让管、线等客观原因需对孔位进行调整，且距离大于50cm时，需报设计、监理单位核准。先钻边排孔，后钻内排孔。开孔前先了解有无地下埋藏物。b、覆盖层中钻孔采用跟管钻进，直径不得小于130mm。基岩段终孔直径不得小于91mm。所有先导探灌孔均须按勘探钻孔技术要求施钻，进行岩芯鉴定和编录，具体要求参考《铁路工程地质钻探规程》(TB10014-98)执行。c、注浆前须进行成孔冲洗。对冲洗时返水的钻孔，以冲洗液变清为结束条件。对溶洞、溶蚀破碎带发育、冲洗时不返水的钻孔，要求流量不小于泵送额定流量的80%，冲洗时间不少于10min。d、对大规模充填溶洞、串珠状充填溶洞等地质条件复杂地段，应通过现场试验确定冲洗方法和工艺要求。5.3封孔a、当覆盖层厚度小于4m，注浆钻孔未揭示...
