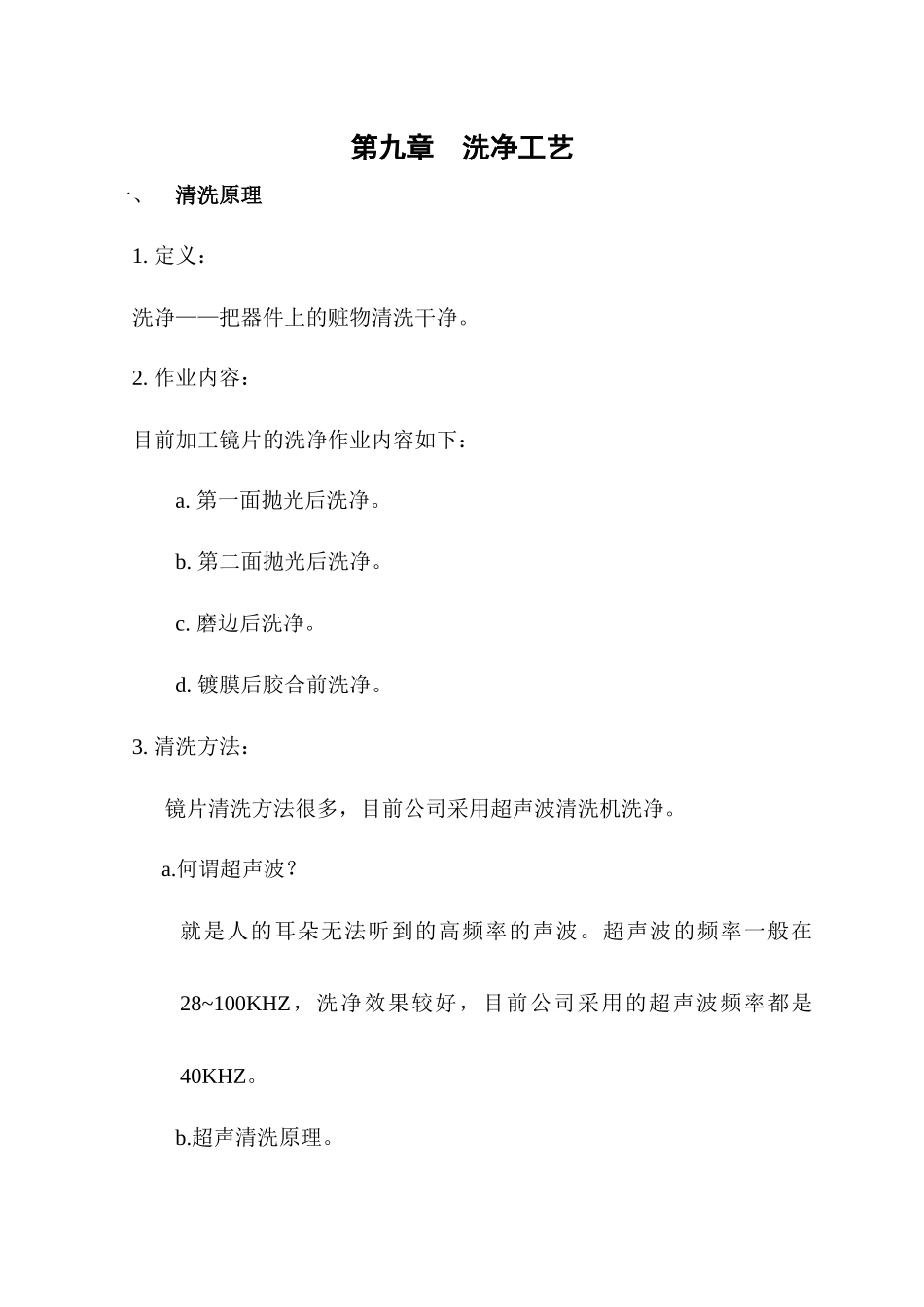

第九章洗净工艺一、清洗原理1.定义：洗净——把器件上的赃物清洗干净。2.作业内容：目前加工镜片的洗净作业内容如下：a.第一面抛光后洗净。b.第二面抛光后洗净。c.磨边后洗净。d.镀膜后胶合前洗净。3.清洗方法：镜片清洗方法很多，目前公司采用超声波清洗机洗净。a.何谓超声波？就是人的耳朵无法听到的高频率的声波。超声波的频率一般在28~100KHZ，洗净效果较好，目前公司采用的超声波频率都是40KHZ。b.超声清洗原理。(1)超声波的作用：当一定强度的超声在媒质传播中会产生力学、热学、光学、电学和化学一系列变化。在力学上：有搅拌、分散、凝聚、冲击破碎和疲劳损坏作用。在热学上：声能被吸收引导整体加热转换成热能。在化学上：可促进化学反应：氧化还原，高分子物质的聚合或分解。空化作用：超声波在液体媒质中传播时，当超声波达到一定强度时，液体中某片区域形成局部的暂时负压，使液体中的微气泡生长增大，随后又突然破裂，使气泡附近的液体产生强烈激波，从而形成局部高压（瞬间可产生108pa压力）。超声清洗机利用瞬间空化作用所产生的压力巨大，破坏不溶性污物而使其分散在液体中。（2）超声清洗原理。巨大的超瞬间压力对镜片表面的污物直接反复冲击，破坏污物与镜片表面的吸附而脱离。稳定的气泡振动对镜片表面进行擦洗，气泡进入污层，使污层与镜片表面脱离。空化作用产生的微冲洗及辐射力，增加了搅拌作用，将新鲜的溶剂补充到镜片表面。加速溶解污物，强化清洗作用。空化的乳化作用能使油脂乳化而去除镜片表面的油污，达到清洗效果。4．清洗过程：镜片洗净过程中需经过6大工程才可达到清洗效果。a.脱脂工程：去除加工镜片时的接着剂，研削液，油脂类残留物（沥青、蜡、切削油、磨边油等）b.乳化工程：把前工程所带来的环保液与乳化剂（无机盐、界面活性剂）的化学作用、物理作用（超声波）将油分污物剥离。活性剂的作业程序：(1)把污物和洗净液界面张力降低，湿润浸透把污物放松。(2)污物放松后易从镜片表面呈球状分离。(3)活性剂代替污物附着于镜片表面。即：A：弄湿放松B：污物集结C：污物脱离，活性剂附着c.洗净工程：将镜片表面所残留的水溶性污物予于溶解、去除。使用的洗剂以低浓度、低侵蚀性的为好。d.水洗工程：去除附着于镜片表面的洗剂、水溶性污物，，无机盐类与有机盐类为目的的工程。e.纯水洗净工程：防止水中不纯物再次附在镜片上，促进水洗性能为目的。f.脱水干燥工程：把镜片表面的水分去除、干燥、便于保管。(1)IPA水干燥。(2)甩干(3)风干（目前公司采用的用IPA脱水后再用IPA烘干。）综上所速，洗净工程与我们日常洗衣服是一个原理。即浸泡→搓洗→清水→晾干。5.洗净时的注意事项a.洗净通常使用溶剂和洗剂（碱剂、界面活性剂）由镜片材质所要求的清洁度，洗剂的要求也不同。b.洗净液的使用管理非常重要，为提高洗净液的精确度，各槽视需要装置蒸馏机过滤器，且需定期检查洗净液的PH值，浓度等。二、加工设备依据清洗原理，清洗设备的设计流程如下：环保液→洗剂→水→市水→纯水→IPA→烘干目前公司有三台清洗机，既：1#机→抛光完品洗净型号HKD-11108ST2#机→镀后胶合前洗净型号HKD-13132T3#机→镀前洗净型号KWT-18180T1、清洗机的构造：清洗机的类别很多，其主要构造为：①蒸馏回收槽②机体即盛装各种溶剂的槽子③烘干槽④超声波四部分组成。2、清洗机各槽的作用①蒸馏回收槽通俗的称为蒸馏机，它主要有上段的冷却管和下段的加热管组成，它是通过把液体在一定的温度下蒸发，将蒸发的气体在该槽的冷却液化的作用下进行回收再到用的原理而循环工作的。而剩下的脏物沉淀在槽底部。②机体机体的槽数根据各公司的实际需求而定的。但槽子的组成有：洗剂槽、水槽、IPA槽三种A、洗剂槽是盛装各种不同洗剂的槽子，它主要是结合超声波的搅拌冲出来的动镜片表面的脏物。使脏物脱落，从而达到干净的效果。B、水槽：水槽主要是盛水的，是漂洗将已在洗剂槽洗过的镜片进一步除掉表面的脏物和洗剂的残留部分。C、IPA槽、IPA槽是盛装IPA，因为IPA是100％溶于水的使镜片表面的水与IPA发生直接反应，从而脱掉镜片表面的水。③烘干槽烘干槽是紧靠着IPA槽的，它主要是...
