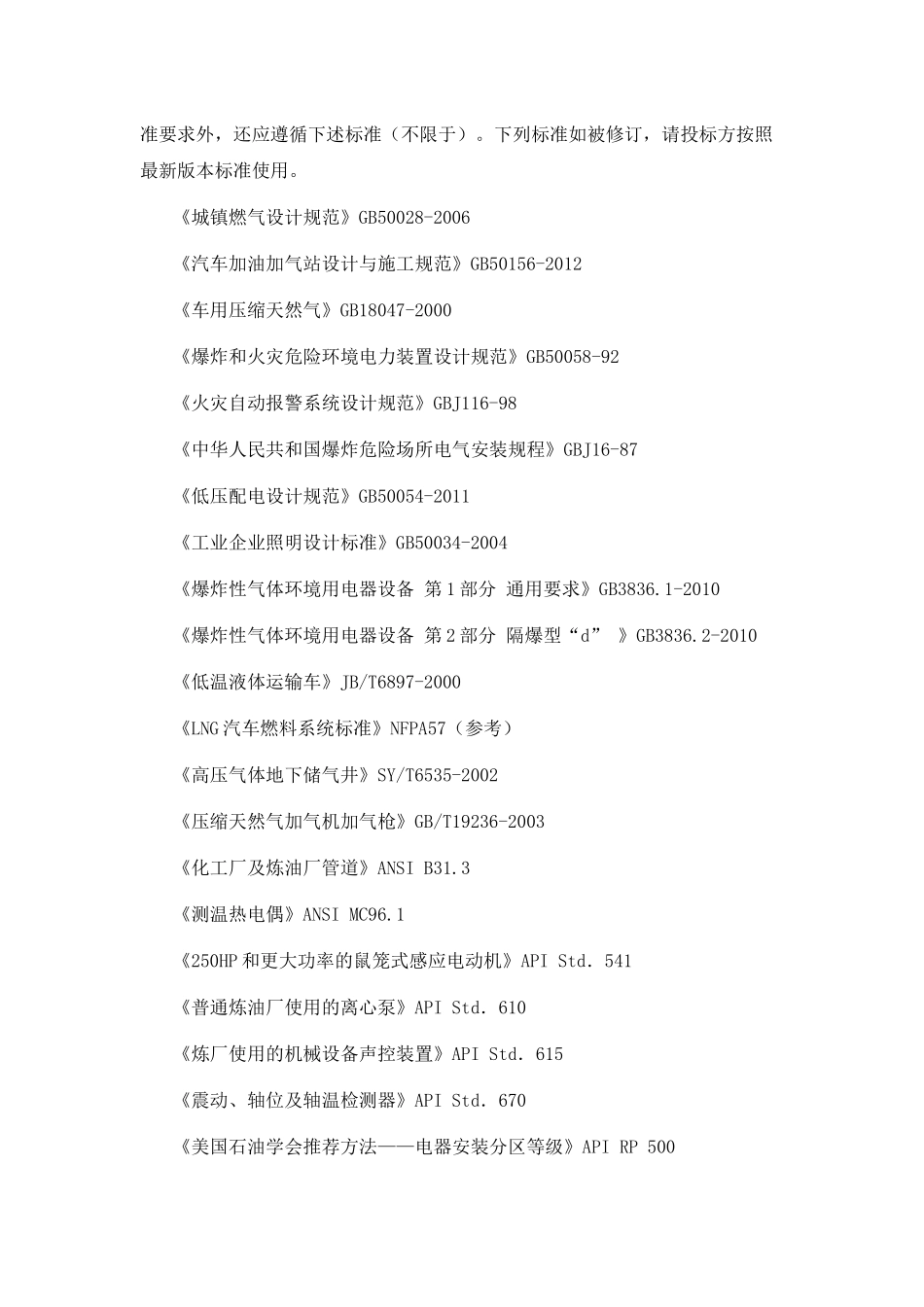

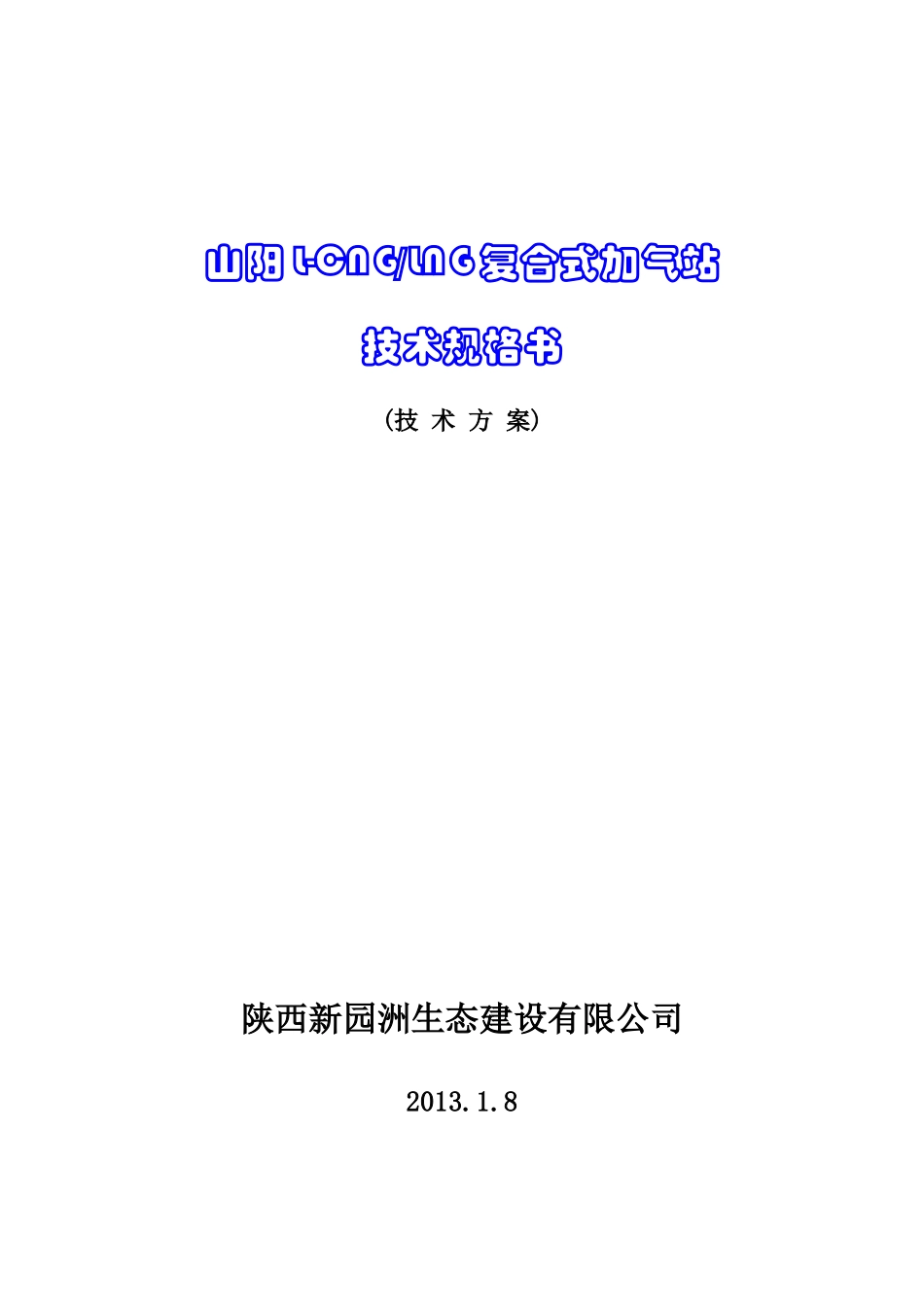

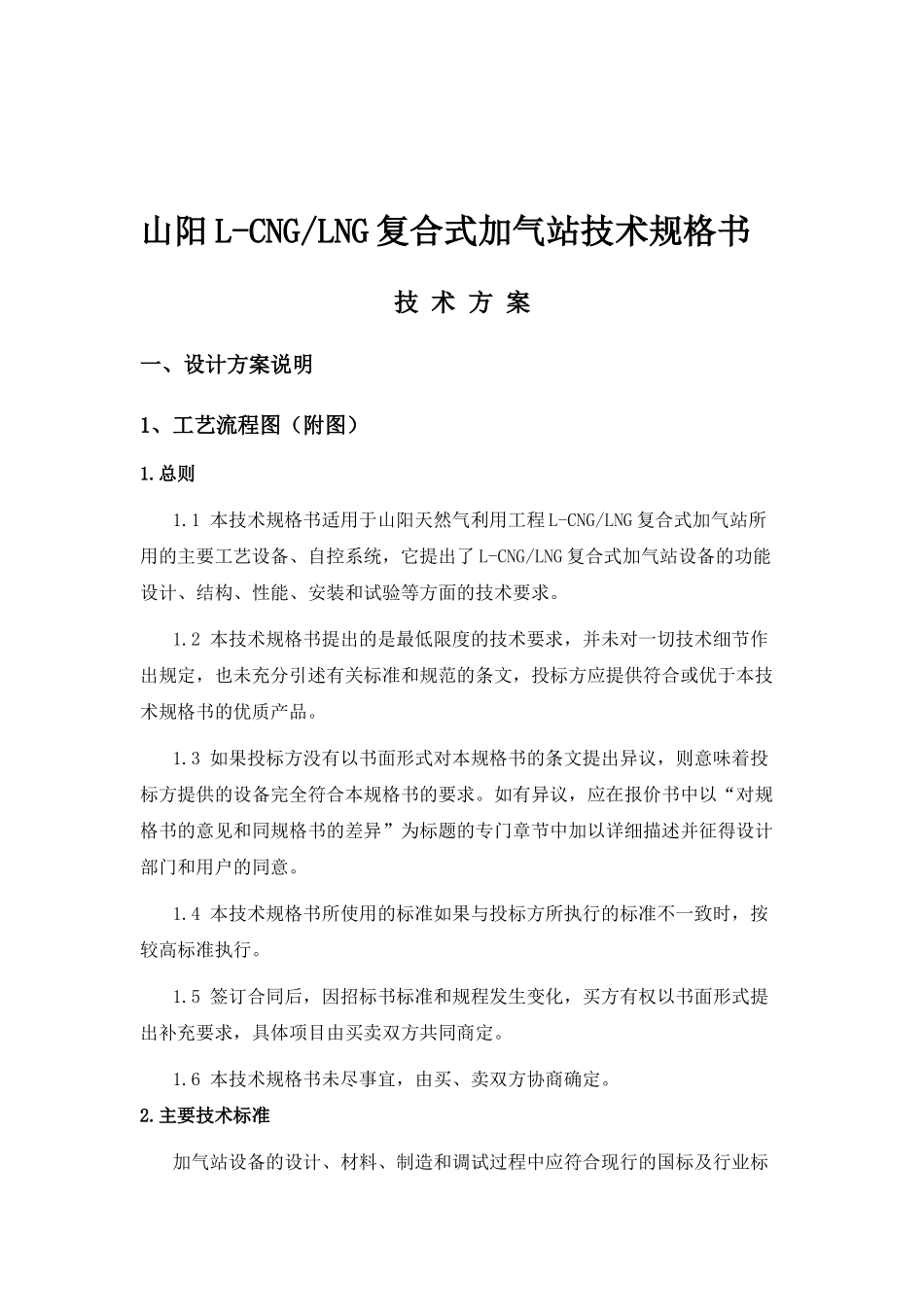

山阳L-CNG/LNG复合式加气站技术规格书(技术方案)陕西新园洲生态建设有限公司2013.1.8山阳L-CNG/LNG复合式加气站技术规格书技术方案一、设计方案说明1、工艺流程图（附图）1.总则1.1本技术规格书适用于山阳天然气利用工程L-CNG/LNG复合式加气站所用的主要工艺设备、自控系统，它提出了L-CNG/LNG复合式加气站设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本技术规格书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合或优于本技术规格书的优质产品。1.3如果投标方没有以书面形式对本规格书的条文提出异议，则意味着投标方提供的设备完全符合本规格书的要求。如有异议，应在报价书中以“对规格书的意见和同规格书的差异”为标题的专门章节中加以详细描述并征得设计部门和用户的同意。1.4本技术规格书所使用的标准如果与投标方所执行的标准不一致时，按较高标准执行。1.5签订合同后，因招标书标准和规程发生变化，买方有权以书面形式提出补充要求，具体项目由买卖双方共同商定。1.6本技术规格书未尽事宜，由买、卖双方协商确定。2.主要技术标准加气站设备的设计、材料、制造和调试过程中应符合现行的国标及行业标准要求外，还应遵循下述标准（不限于）。下列标准如被修订，请投标方按照最新版本标准使用。《城镇燃气设计规范》GB50028-2006《汽车加油加气站设计与施工规范》GB50156-2012《车用压缩天然气》GB18047-2000《爆炸和火灾危险环境电力装置设计规范》GB50058-92《火灾自动报警系统设计规范》GBJ116-98《中华人民共和国爆炸危险场所电气安装规程》GBJ16-87《低压配电设计规范》GB50054-2011《工业企业照明设计标准》GB50034-2004《爆炸性气体环境用电器设备第1部分通用要求》GB3836.1-2010《爆炸性气体环境用电器设备第2部分隔爆型“d”》GB3836.2-2010《低温液体运输车》JB/T6897-2000《LNG汽车燃料系统标准》NFPA57（参考）《高压气体地下储气井》SY/T6535-2002《压缩天然气加气机加气枪》GB/T19236-2003《化工厂及炼油厂管道》ANSIB31.3《测温热电偶》ANSIMC96.1《250HP和更大功率的鼠笼式感应电动机》APIStd．541《普通炼油厂使用的离心泵》APIStd．610《炼厂使用的机械设备声控装置》APIStd．615《震动、轴位及轴温检测器》APIStd．670《美国石油学会推荐方法——电器安装分区等级》APIRP500《管法兰及法兰接头》ASME/ANSIB16.5《水力学会标准》HIS《国际电器技术联合会》IEC《对旋转式电机的绝缘电阻进行实验的推荐方法》IEEEStd112《有关施工或装备选择指南及电动机、发电机使用的安全标准》NEMAPub．NO．MG《电动机和发电机》AEMAMG1《美国国家电气规范》NFPA70低温储罐设计制造遵循标准：《压力容器安全技术监察规程》国家质量技术监督局《钢制压力容器》GB150-2011《碳素结构钢和低合金钢热轧厚钢板和钢带》GB3274-2007《不锈钢热轧钢板》GB4237-2007《承压设备无损检测》JB/T4730-2005《钢制对焊无缝管件》GB/T12459-2005《工业金属管道工程施工及验收规范》GB50235-2010《低温绝热压力容器》GB18442-2001《流体输送用不锈钢管》GB/Ｔ14976-2002《钢制压力容器焊接工艺评定》JB4708《钢制压力容器焊接规程》JB/T4709《钢制塔式容器》JB4710《钢制压力容器产品焊接试板的力学性能检验》JB4744《钢制低温压力容器技术规定》HG20585《钢制压力容器用封头》JB/T4746-2002《低温液体储运设备安全使用规范》JB6898-1997《钢制焊接常压容器》JB/T4735-19973.工程基本条件3.1、介质：液化天然气3.2、安装地点：户外3.3、现场环境条件（1）温度：年最高温度42.9℃年最低温度–9.6℃年平均温度13.1℃（2）湿度年最高湿度80%年最低湿度62%年平均湿度70%（3）年平均大气压1011.6百帕（4）年雷暴最多日数82天（5）降雨量年平均降雨量709mm年最大降雨量2530mm日最大降雨量160.8mm（6）年主导风向东风和东南风；年平均风速2.6m/s最大平均风速28m/s（7）地震设防烈度6度（8）海拔高度11004．设备总说明本工程为山阳县天然气利用工程L-CNG/LNG复合式加气站，L-CNG/LNG复合式加气站LNG储罐为60m³，1台6...
