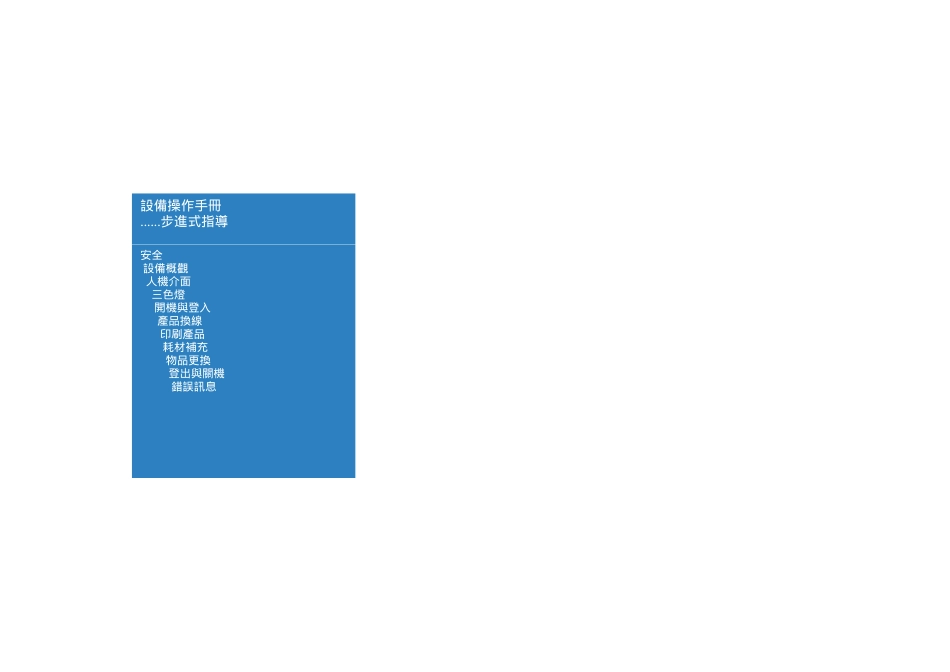

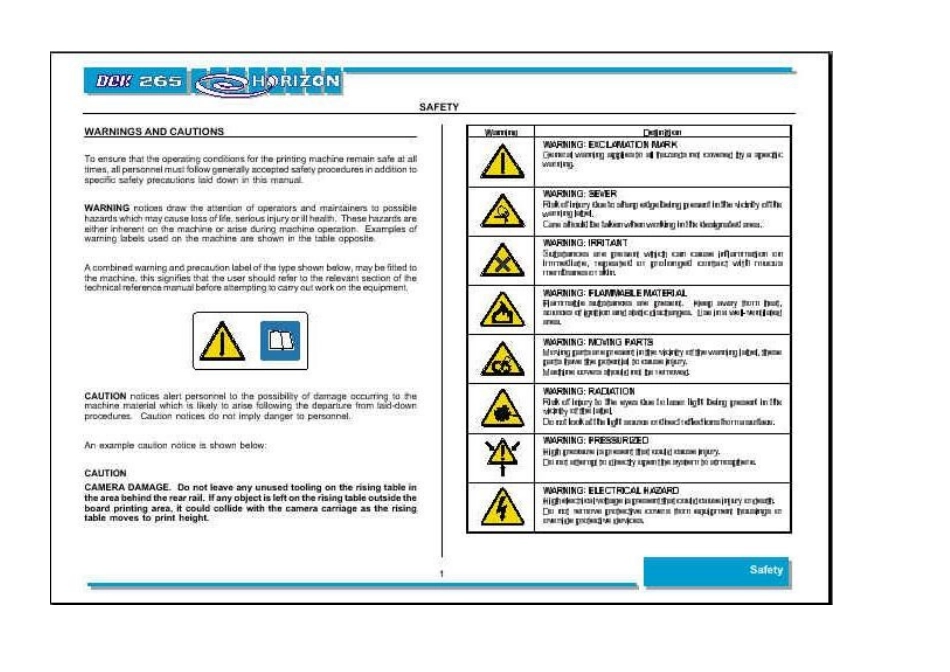

設備操作手冊......步進式指導安全設備概觀人機介面三色燈開機與登入產品換線印刷產品耗材補充物品更換登出與關機錯誤訊息警告與小心為了確保印刷機操作狀況在任何時間均保持安全,所有職員必須廣泛地遵守並接受除在手冊描述之特別安全注意事項外之安全規範.警告標示引起作業員與保養員對可造成死亡,重傷或病症的可能危險的注意.這些危險不是設備固有就是在設備操作時產生出來的.在機器上使用的警告標籤的範例展示於另一邊的表格內.底下展示的結合警告和小心預防的標籤,貼於機台上意味著使用者嘗試在設備上執行此作業前應先參閱技術參考手冊內相關章節內容.小心標示警告職員隨著偏離描述步驟所可能引發的人或料可能的損害.小心標示並不意味對職員的危險.一個小心標示的例子如下:小心攝影機損毀..不要留下任何未用治具於升降平台的後軌道後方區域.如有任何物體留在升降平台的PC板印刷區域外,當平台上升至印刷高度時,它將可能與攝影機相撞.安全警告:驚嘆號應用於未被特殊警示所涵蓋的一切危險的一般警示.警告:切割物在警示標籤附近存在銳利邊緣傷害的危險.當在指定區域工作時需特別小心.警告:刺激物存在會立即產生發炎的物質,並會重複或延長與黏膜或皮膚的接觸.警告:易燃物存在易燃物質,應遠離熱,燃燒源與靜電放電,使用於通風良好區域.警告:移動物在警示標籤附近存在移動物件,這些物件有能力造成傷害.設備外蓋不可移開.警告:輻射物在標籤附近存在因雷射光造成眼睛傷害的危險.不要直視光源或物體表面之直接反射光.警告:受壓物高壓存在並可能造成傷害.不要企圖直接開啟系統至大氣下.警告:電力危險高電壓存在並可能造成傷害或死亡.不要從設備外罩移除保護蓋或不顧保護裝置.警告定義設備概觀範圍這手冊應由適當訓練過的設備操作人員來使用.對於設備的一般操作狀況它是個快速入門指南.關於設備設定更深一層的資訊則總括到技術參考手冊項次說明1觸控式螢幕2系統按鈕3滑鼠4雙按鈕控制5鍵盤6主電源開關7緊急開關按鈕8錫膏滾動燈9三色燈當機器啟動電源後,按下兩紅色緊急開關中任一能以受控方式使機器停止人機介面狀態頁在主要控制螢幕上所顯示的資訊為狀態頁.狀態頁有兩種版本顯示模式.可在SetPrefs選單內DisplayType螢幕顯示模式做選擇模式1模式2項次說明1印刷機主題視窗2製程參數視窗3訊息提示帶4項目單5視覺資料視窗6警告訊息視窗7印刷機狀態視窗項次說明1製程參數視窗2設備參數視窗3訊息提示帶4項目單5視覺資料視窗6警告訊息視窗7印刷機狀態視窗8印刷機主題視窗在觸控式螢幕上觸壓相關的項目圖像便能完成功能選擇.另一種選擇方式是藉由鍵盤上功能鍵F1到F8來做選擇人機介面視覺資料視窗可利用在狀態頁上的ZoomIn或ZoomOut圖像來改變視覺資料視窗的大小.三色燈此訊息燈顯示設備的作動狀態.設備無法作動系統電源關閉錯誤訊息顯示設備未在準備狀態設備在初始化設備在設定中設備在維護下設備提示操作者注意卡匣錫膏不足擦拭紙卷用盡擦拭溶劑耗盡設備可作動設備在就緒狀態等待燈號顏色作動狀態開機與登入1.旋轉主電源開關至ON處.2.設備提示時按壓System鈕.已選好的狀態頁模式會與下列功能選單一起顯示:3.觸壓Monitor(鍵盤上F7功能鍵).4.觸壓LogOn(F1).操作員登入視窗顯示:使用鍵盤輸入操作員I.D.後按下Enter鍵.5.觸壓Exit(F8).產品換線新產品1.觸壓Setup(F6).2.觸壓LoadData(F2).儲存於設備內所有產品檔案表會顯示出來:3.使用Left,Right,Up和Down(F4,F5,F6和F7)反白所需檔案.4.觸壓Load(F1).選定的檔案會顯示在狀態頁.5.觸壓ChangeTooling(F6).6.觸壓OpenCover(F2).7.觸壓ChangeScreen(F2).‘’打開前蓋並取出鋼板訊息會顯示在螢幕上.產品換線8.打開前方印刷頭蓋.9.移出鋼板.當在機器支撐器置放區作業時需極端小心夾板系統且必須經過練習以避免傷害.在前方和後方夾板系統上的金屬薄片是非常鋒利的DEK建議只有操作員能更換磁性支撐桿.使用其它支撐器或許需要變更PC板狀態檔.11.載入新鋼板到機器內並確保正確方位與開孔位置.10.調整PC板支撐器至適合產品位置來準備印刷.小心攝影機損毀..不要留下任何未用治具於升降平台的後軌道後方區域.如有任何物體留在升降平台的PC板印刷區域外,當平台上升至印刷...
