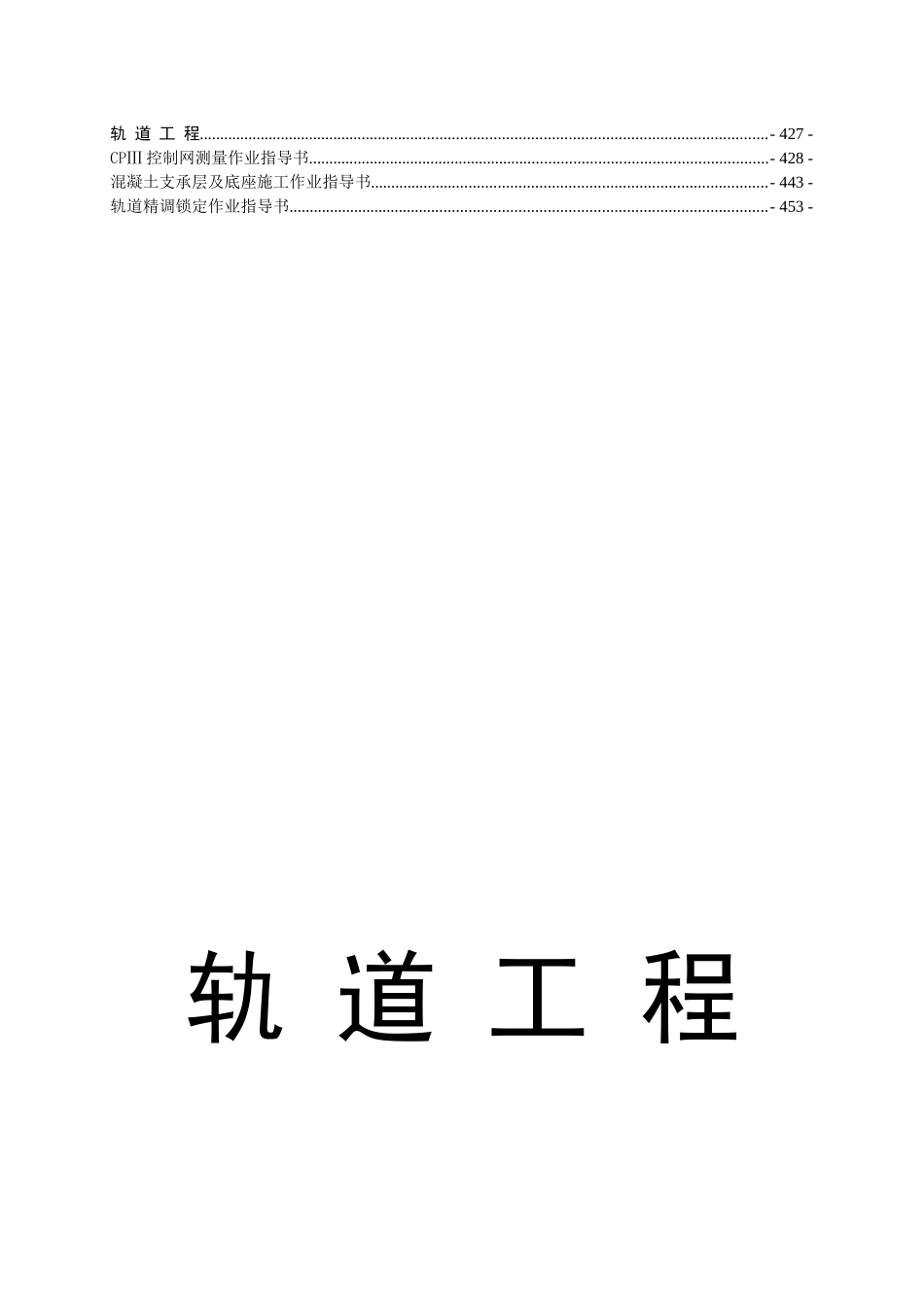

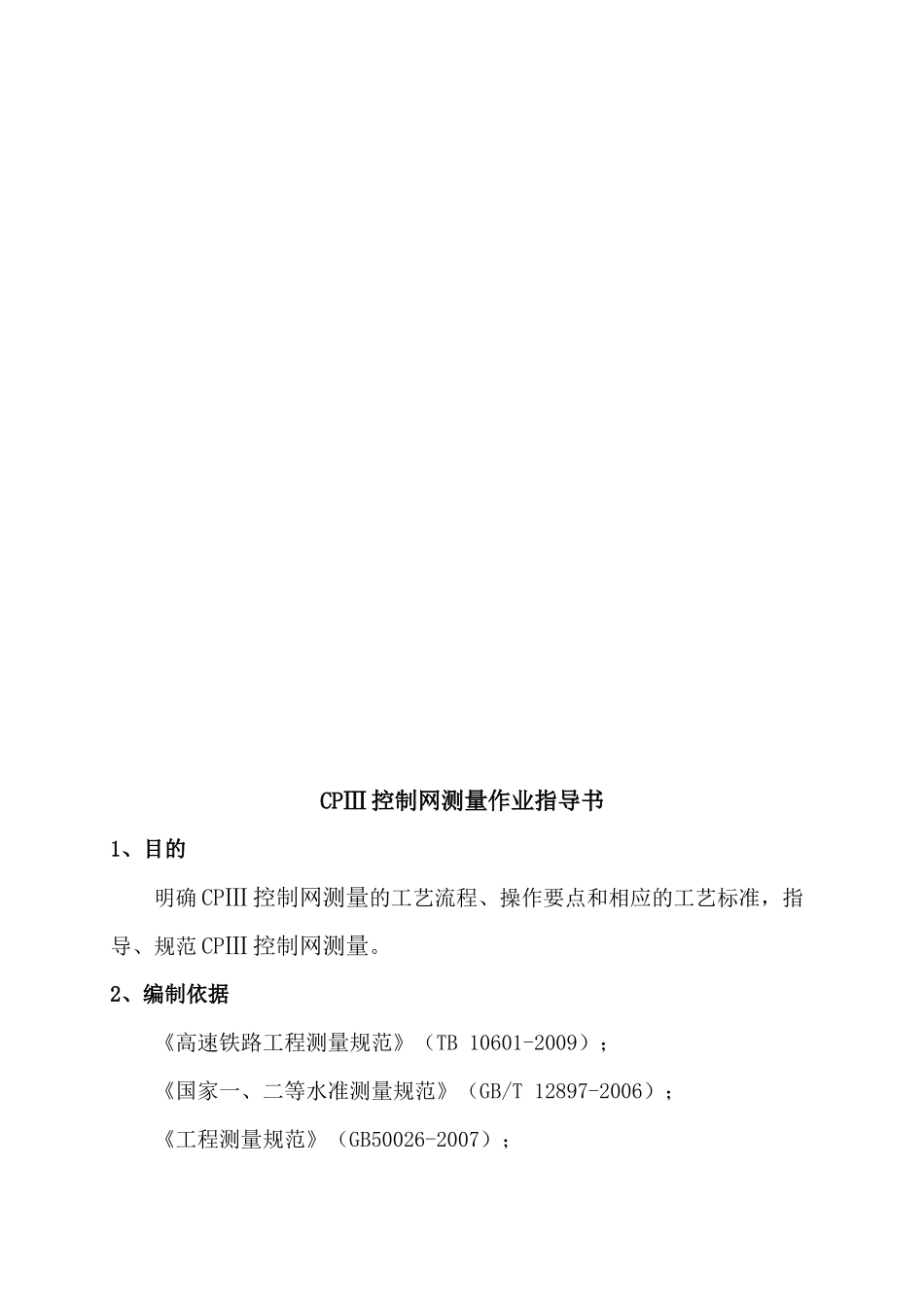

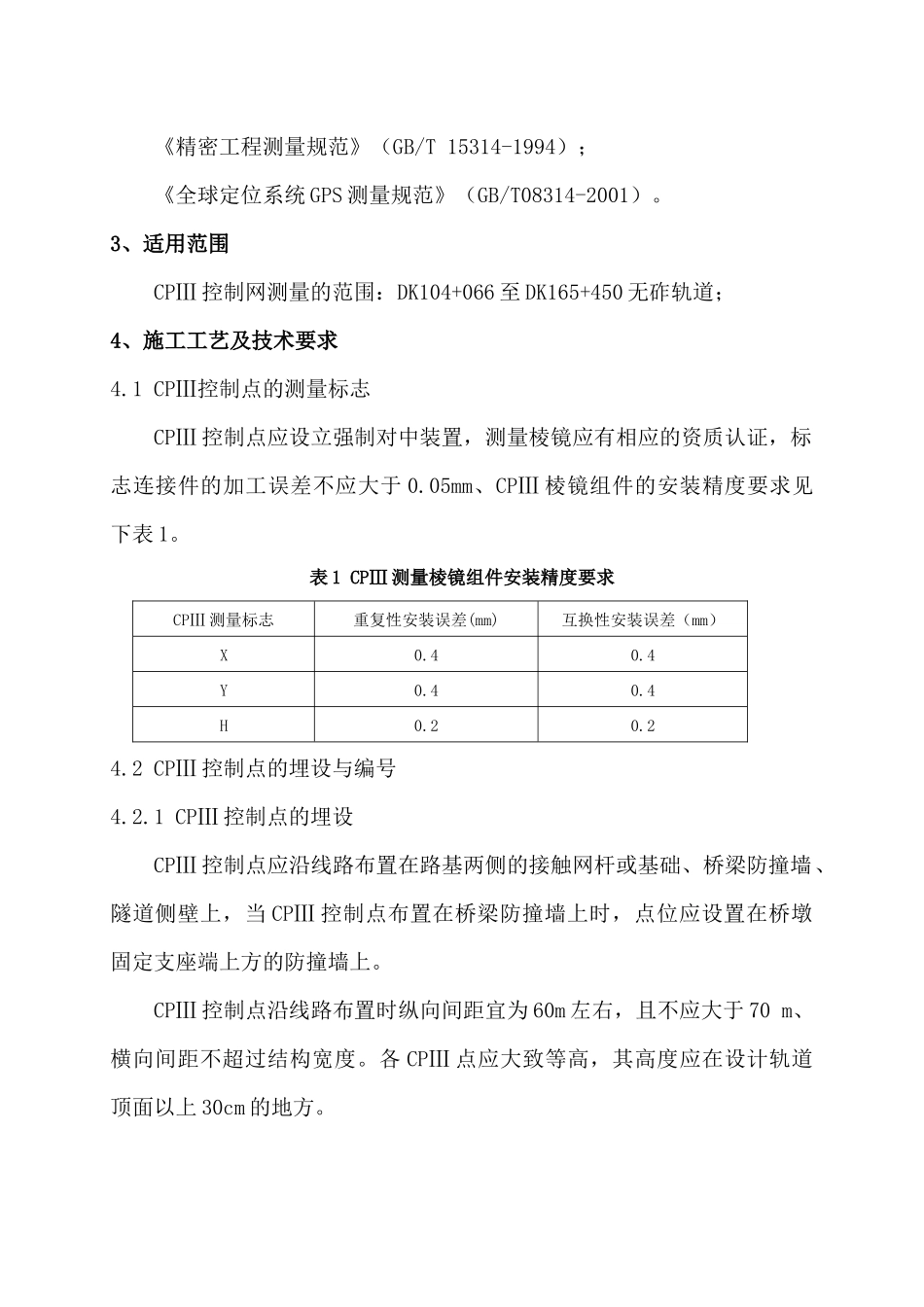

轨道工程..........................................................................................................................................-427-CPⅢ控制网测量作业指导书................................................................................................................-428-混凝土支承层及底座施工作业指导书................................................................................................-443-轨道精调锁定作业指导书....................................................................................................................-453-轨道工程CPⅢ控制网测量作业指导书1、目的明确CPⅢ控制网测量的工艺流程、操作要点和相应的工艺标准，指导、规范CPⅢ控制网测量。2、编制依据《高速铁路工程测量规范》（TB10601-2009）；《国家一、二等水准测量规范》（GB/T12897-2006）；《工程测量规范》（GB50026-2007）；《精密工程测量规范》（GB/T15314-1994）；《全球定位系统GPS测量规范》（GB/T08314-2001）。3、适用范围CPⅢ控制网测量的范围：DK104+066至DK165+450无砟轨道；4、施工工艺及技术要求4.1CPⅢ控制点的测量标志CPⅢ控制点应设立强制对中装置，测量棱镜应有相应的资质认证，标志连接件的加工误差不应大于0.05mm、CPⅢ棱镜组件的安装精度要求见下表1。表1CPⅢ测量棱镜组件安装精度要求CPⅢ测量标志重复性安装误差(mm)互换性安装误差（mm）X0.40.4Y0.40.4H0.20.24.2CPⅢ控制点的埋设与编号4.2.1CPⅢ控制点的埋设CPⅢ控制点应沿线路布置在路基两侧的接触网杆或基础、桥梁防撞墙、隧道侧壁上，当CPⅢ控制点布置在桥梁防撞墙上时，点位应设置在桥墩固定支座端上方的防撞墙上。CPⅢ控制点沿线路布置时纵向间距宜为60m左右，且不应大于70m、横向间距不超过结构宽度。各CPⅢ点应大致等高，其高度应在设计轨道顶面以上30cm的地方。具体埋设方式见附件四所示。4.2.2CPⅢ控制点的编号CPⅢ控制点编号的标注应全线统一采用大小为4cm的正楷字体刻绘，并用白色油漆抹底，绿色油漆填写编号字体。CPⅢ控制点的编号定义如下：CPⅢ的点号由七位数组成，从左到右前四位数表示CPⅢ点所在里程的整公里数，第五位是“3”表示是CPⅢ网点，后两位数字表示点的顺序号，点的顺序号为单数表示该点在里程增加方向的左侧，点的顺序号为双数表示该点在里程增加方向的右侧，当里程不足千、百、拾公里时，加“0”填充以保证CPⅢ的点号都是七位数齐全；CPⅢ网测量的自由设站点号也由七位数组成，从左到右第一位为大写英文字母“Z”表示测站，第二、三、四、五位数为CPⅢ点所在里程的整公里数，第六、七位数字表示测站的序号。当里程不足千、百、拾公里时，加“0”填充以保证CPⅢ的自由设站号都是七位数齐全。举例如下：点编号含义数字代码在里程内点的位置0120301表示线路里程DK120范围内线路前进方向左侧的CPⅢ第1号点，“3”代表“CPⅢ”0120301（轨道左侧）奇数1、3、5、7、9、11等0120302表示线路里程DK120范围内线路前进方向右侧的CPⅢ第1号点，“3”代表“CPⅢ”0120302（轨道右侧）偶数2、4、6、8、10、12等自由设站点编号按“Z012001，Z012002…”沿线路里程增加方向编号。“Z”表示设站点，“0120”表示里程，“01”、“02”表示该里程的设站号。4.3CPⅢ控制网区段的划分和区段之间的连接CPⅢ控制网的区段定义为在上一级控制网点约束下进行本次平差计算的CPⅢ网的范围。CPⅢ控制网（包括平面网和高程网）可分区段分别进行观测和平差计算，区段的长度不宜低于4km。CPⅢ平面网区段的两端必须起止在上一级控制网点（CPⅠ或CPⅡ）上，而且应保证有连续的三个自由设站与上一级控制网点联测。CPⅢ高程网要满足区段中联测的上一级水准点的数量不得少于3个，而且CPⅢ高程网区段的两端必须起止在上一级水准点上。CPⅢ网区段与区段之间，至少应该有四对（8个）CPⅢ点作为公共点在相邻的两区段中都要测量；这些点在各自区段中的观测和平差计算，应该满足CPⅢ网的精度要求；除此之外，还要满足各自区段平差后的公共点X、Y、H坐标较差应小...
