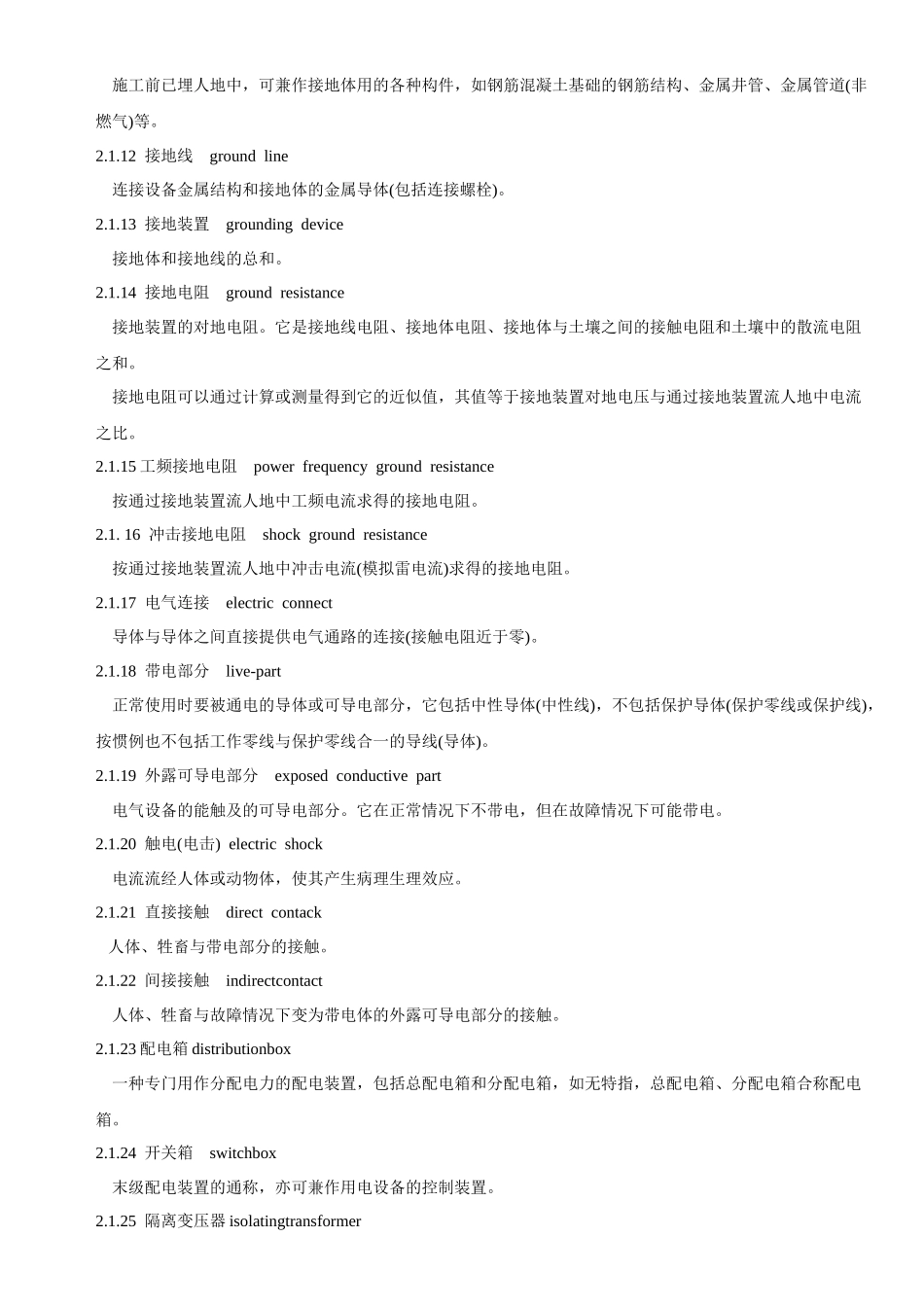

施工现场临时用电安全技术规范JGJ46-2005目录前言1总则2术语、代号2.1术语2.2代号3临时用电管理3.1临时用电组织设计、3.2电工及用电人员、3.3安全技术档案4外电线路及电气设备防护4.1外电线路防护、4.2电气设备防护5接地与防5.1一般规定、5.2保护接零、5.3接地与接地电阻、5.4防雷6配电室及自备电源6.1配电室、6.2230/400V自备发电机组7配电线路7.1架空线路、7.2电缆线路、7.3室内配线8配电箱及开关箱8.1配电箱及开关箱的设置、8.2电器装置的选择、8.3使用与维护9电动建筑机械和手持式电动工具9.1一般规定、9.2起重机械、9.3桩工机械、9.4夯土机械、9.5焊接机械、9.6手持式电动工具、9.7其他电动建筑机械10照明10.1一般规定、10.2照明供电、10.3照明装置附录A全国年平均雷暴日数附录B滚球法附录C电动机负荷线和电器选配本规范用词说明条文说明前言根据建设部建标(2001)16号文的要求，标准编制组在广泛调查研究，认真总结实践经验，参考有关国际标准，并广泛征求意见基础上，修订了本规范。本规范的主要技术内容是：1.总则；2.术语、代号；3.临时用电管理；4.外电线路及电气设备防护；5.补充在接零保护系统中，保护零线的设置以及相线、工作零线、保护零线绝缘颜色的规定，补充按滚球法确定防雷保护范围的规定；6.增加配电室照明设置的规定；7.增补电缆线路电缆选择和敷设方式、方法的规定，以及五芯电缆应用原则的规定；8.增补配电箱、开关箱箱体结构和电器配置与接线的规定；9.增加电焊机设置二次触电保护装置，频繁操作设备设置控制器，以及对手持式电动工具进行绝缘检查的规定；10.增补使用安全隔离变压器的规定，以及灯具与易燃易爆物之间的安全距离和防护措施的规定。1总则1.0.1为贯彻国家安全生产的法律和法规，保障施工现场用电安全,防止触电和电气火灾事故发生，促进建设事业发展，制定本规范.1.0.2本规范适用于新建、改建和扩建的工业与民用建筑和市政基础设施施工现场临时用电工程中的电源中性点直接接地的220／380V三相四线制低压电力系统的设计、安装、使用、维修和拆除。1.0.3建筑施工现场临时用电工程专用的电源中性点直接接地的220／380V三相四线制低压电力系统，必须符合下列规定：1采用三级配电系统；2采用TN-S接零保护系统；3采用二级漏电保护系统。1.0.4施工现场临时用电，除应执行本规范的规定外,尚应符合国家现行有关强制性标准的规定。2术语、代号2．1术语2.1.1低压lowvoltage交流额定电压在lkV及以下的电压。2.1.2高压hingvoltage交流额定电压在1K以上的电压。2.1.3外电线路extemalcircuit施工现场临时用电工程配电线路以外的电力线路。2.1.4有静电的施工现场constructionsitewithelectrostaticfield存在因摩擦、挤压、感应和接地不良等而产生对人体和环境有害静电的施工现场。2.1.5强电磁波源sourceofpowerfulelectromagneticwave辐射波能够在施工现场机械设备上感应产生有害对地电压的电磁辐射体。2.1.6接地groundconnection设备的一部分为形成导电通路与大地的连接。2.1.7工作接地workinggroundconnection为了电路或设备达到运行要求的接地，如变压器低压中性点和发电机中性点的接地。2.1.8重复接地iterativegroundconnection设备接地线上一处或多处通过接地装置与大地再次连接的接地。2.1.9接地体earthlead埋人地中并直接与大地接触的金属导体。2.1.10人工接地体manualgrounding人工埋人地中的接地体。2.1.11自然接地体naturalgrounding施工前已埋人地中，可兼作接地体用的各种构件，如钢筋混凝土基础的钢筋结构、金属井管、金属管道(非燃气)等。2.1.12接地线groundline连接设备金属结构和接地体的金属导体(包括连接螺栓)。2.1.13接地装置groundingdevice接地体和接地线的总和。2.1.14接地电阻groundresistance接地装置的对地电阻。它是接地线电阻、接地体电阻、接地体与土壤之间的接触电阻和土壤中的散流电阻之和。接地电阻可以通过计算或测量得到它的近似值，其值等于接地装置对地电压与通过接地装置流人地中电流之比。2.1.15工频接地电阻powerfrequencygroundresistance按通过接地装置流人地中工频电流求得的接地电...
