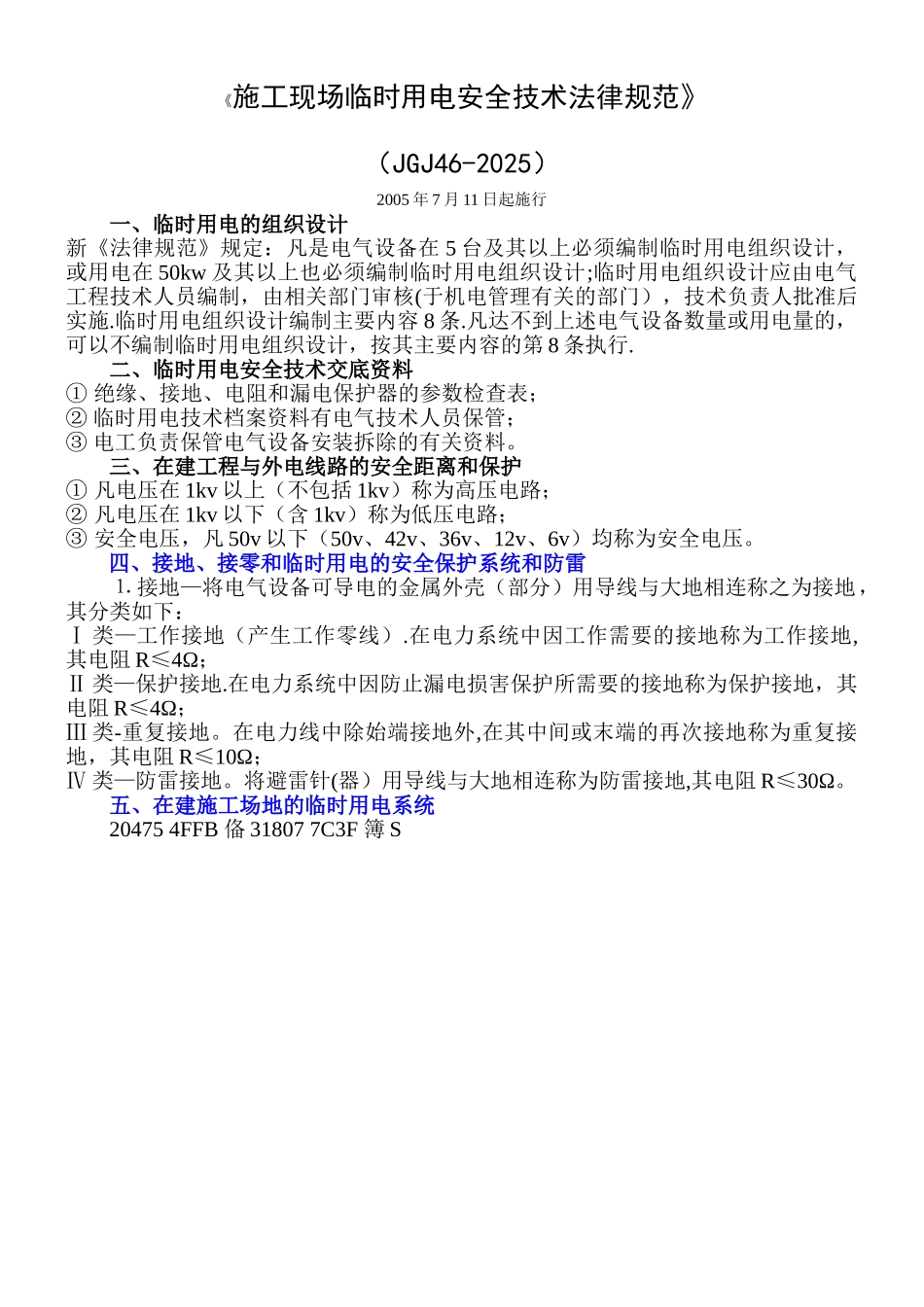

《施工现场临时用电安全技术法律规范》（JGJ46-2025）2005 年 7 月 11 日起施行一、临时用电的组织设计新《法律规范》规定：凡是电气设备在 5 台及其以上必须编制临时用电组织设计，或用电在 50kw 及其以上也必须编制临时用电组织设计;临时用电组织设计应由电气工程技术人员编制，由相关部门审核(于机电管理有关的部门），技术负责人批准后实施.临时用电组织设计编制主要内容 8 条.凡达不到上述电气设备数量或用电量的，可以不编制临时用电组织设计，按其主要内容的第 8 条执行.二、临时用电安全技术交底资料① 绝缘、接地、电阻和漏电保护器的参数检查表；② 临时用电技术档案资料有电气技术人员保管；③ 电工负责保管电气设备安装拆除的有关资料。三、在建工程与外电线路的安全距离和保护① 凡电压在 1kv 以上（不包括 1kv）称为高压电路；② 凡电压在 1kv 以下（含 1kv）称为低压电路；③ 安全电压，凡 50v 以下（50v、42v、36v、12v、6v）均称为安全电压。四、接地、接零和临时用电的安全保护系统和防雷⒈ 接地—将电气设备可导电的金属外壳（部分）用导线与大地相连称之为接地，其分类如下：Ⅰ 类—工作接地（产生工作零线）.在电力系统中因工作需要的接地称为工作接地,其电阻 R≤4Ω；Ⅱ 类—保护接地.在电力系统中因防止漏电损害保护所需要的接地称为保护接地，其电阻 R≤4Ω；Ⅲ 类-重复接地。在电力线中除始端接地外,在其中间或末端的再次接地称为重复接地，其电阻 R≤10Ω；Ⅳ 类—防雷接地。将避雷针(器）用导线与大地相连称为防雷接地,其电阻 R≤30Ω。五、在建施工场地的临时用电系统20475 4FFB 俻 31807 7C3F 簿 SEb⒈ 原在建施工场地使用的是 TT 系统（不能保证电阻 R≤4Ω)，这种电力系统对于设备操作不安全；88 年后进入 TN 系统,并强制执行 TN—S（三相五线制）系统，如图所示：L1L2L3NPEL1 —相线（俗称火线）1,用黄色线;L2 —相线（俗称火线）2，绿色线;L3 —相线（俗称火线）3，红色线： N —工作零线，其 R≤4Ω，淡蓝色线；PE —保护接地线 其 R≤4Ω，只能与设备外壳相连接，用绿/黄双色线。⒉ PE —保护接地线有三种引出方式：①从工作接地线;② 从配电室的零线中；③从第一级漏电保护器（RCD)的电源零线引出.漏电保护器用（RCD）表示。⒊ PE 线的截面必须与工作零线的截面一致，当采纳铝质线时≮16mm2，铜质线≮10mm2；PE线必须单独敷设不得作为它用,...
