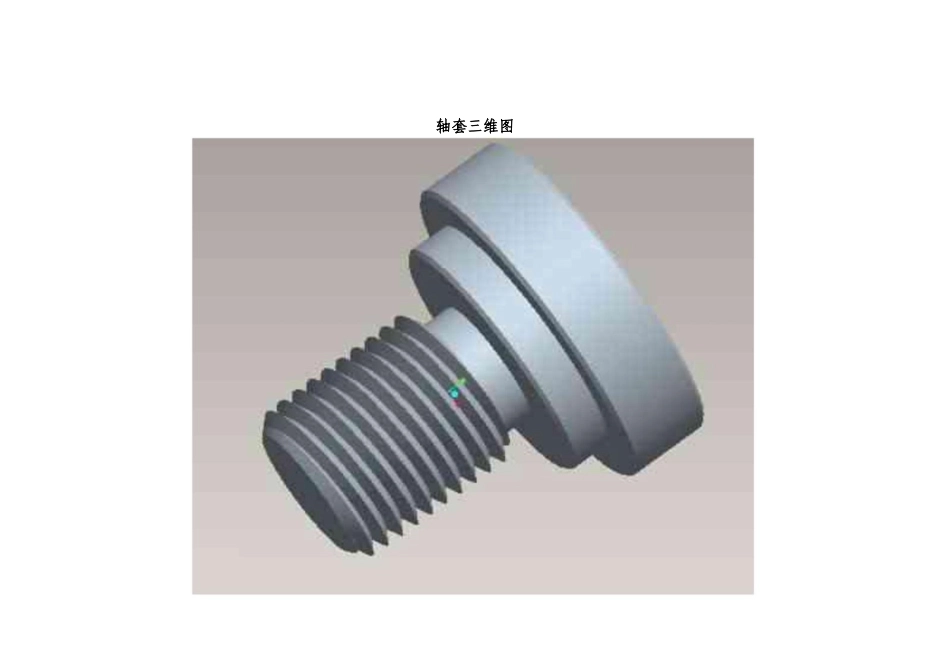

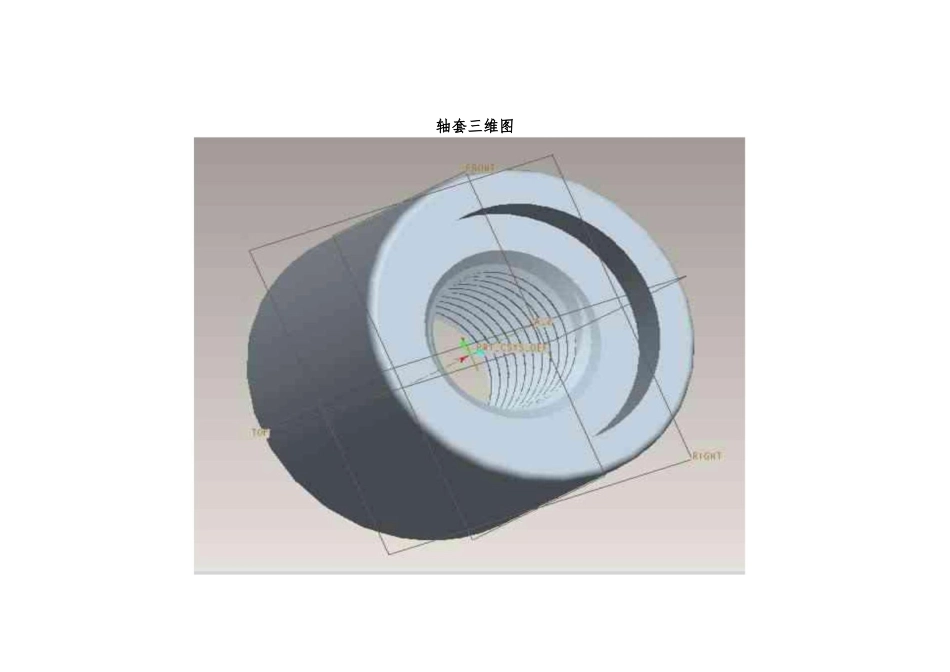

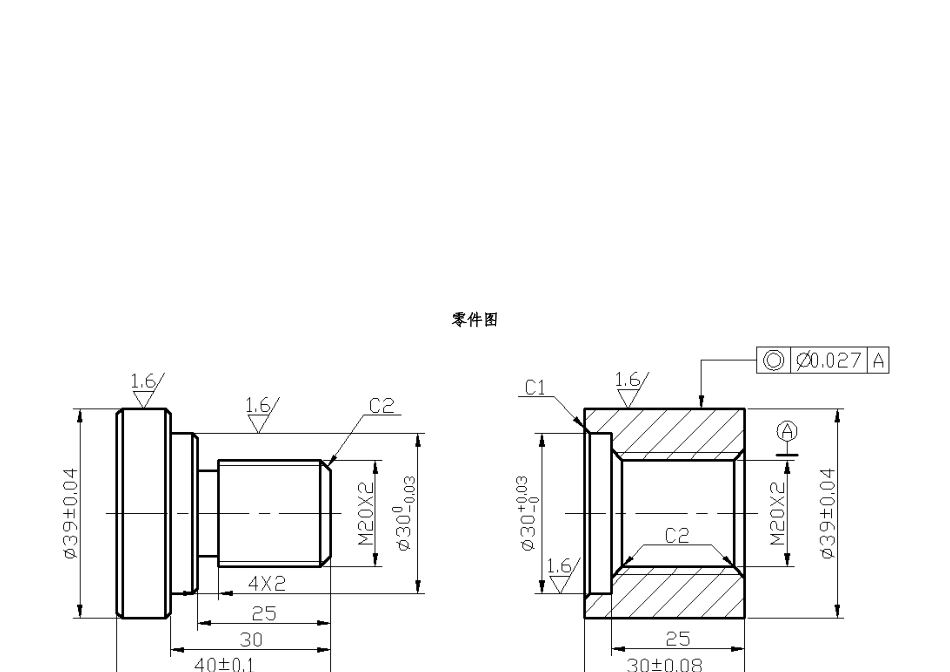

零件图轴套三维图轴套三维图轴套类零件的工艺设计与加工摘要：随着数控技术的发展，数控技术的应用不但给传统制造业带来了革命性的变化，使制造业成为工业化的象征，而且随着数控技术的不断发展和应用领域的扩大，它对国计民生的一些重要行业的发展起着越来越重要的作用。随着科技的发展，数控技术也在不断的发展更新，现在数控技术也称计算机数控技术，加工软件的更新快，CAD/CAM的应用是一项实践性很强的技术。如像UG,PRO/E,Cimitron,MasterCAM,CAXA制造工程师等。数控技术是技术性极强的工作，尤其在模具领域应用最为广泛，所以这要求从业人员具有很高的机械加工工艺知识，数控编程知识和数控操作技能。本文主要通过c车削加工配合件的数控工艺分析与加工，综合所学的专业基础知识，全面考虑可能影响在车削加工中的因素，设计其加工工艺和编辑程序，完成配合要求。关键词:车削；CAD/CAM；配合件零件加工前言毕业设计是专业教学工作的重要组成部分和教学过程中的重要实际性环节。毕业设计的目的是：通过设计，培养我们综合运用所学的基础理论知识，专业理论知识和一些相关软件的学习，去分析和解决本专业范围内的一般工程技术问题的能力，培养我们建立正确的工艺设计思维，学会查找工具书，掌握数控工艺设计的一般程序，规范和方法。本次设计选择的课题为轴类零件的车削加工工艺设计及其数控加工程序编制。这次毕业设计让我们对机械制图的基础知识有了进一步的了解，同时也为我们从事绘图工作奠定了一个良好的基础。并锻炼了自己的动手能力，达到了学以致用的目的。它是一次专业技能的重要训练和知识水平的一次全面体验，是学生毕业资格认定的重要依据，同时也为我们将来走向工作岗位奠定了必要的理论基础和实践经验。目录前言第一章零件工艺分析............................................................................11.1零件的分析.................................................................................11.1.1零件的结构分析................................................................1第二章毛坯的选择................................................................................52.1毛坯的种类.................................................................................52.2选择毛坯的原则.........................................................................5第三章数控加工工艺设计....................................................................63.1定位基准的确定.........................................................................63.1.1基准的概念及分类............................................................63.1.2定位基准的选择................................................................83.2工艺路线的拟订.........................................................................83.2.1表面加工方法的选择........................................................83.3机床设备与工艺装备的选择...................................................103.4加工阶段的划分.......................................................................103.5工序的划分...............................................................................113.6工序顺序的安排.......................................................................113.7加工余量的确定.......................................................................133.7.1影响加工余量的因素......................................................153.7.2加工余量的确定——计算法、查表法和经验估计法..16第四章工序卡制定..............................................................................17第五章数控程序编制..........................................................................18参考文献...............................................................
