施工现场用电管理作业指导书VIP免费

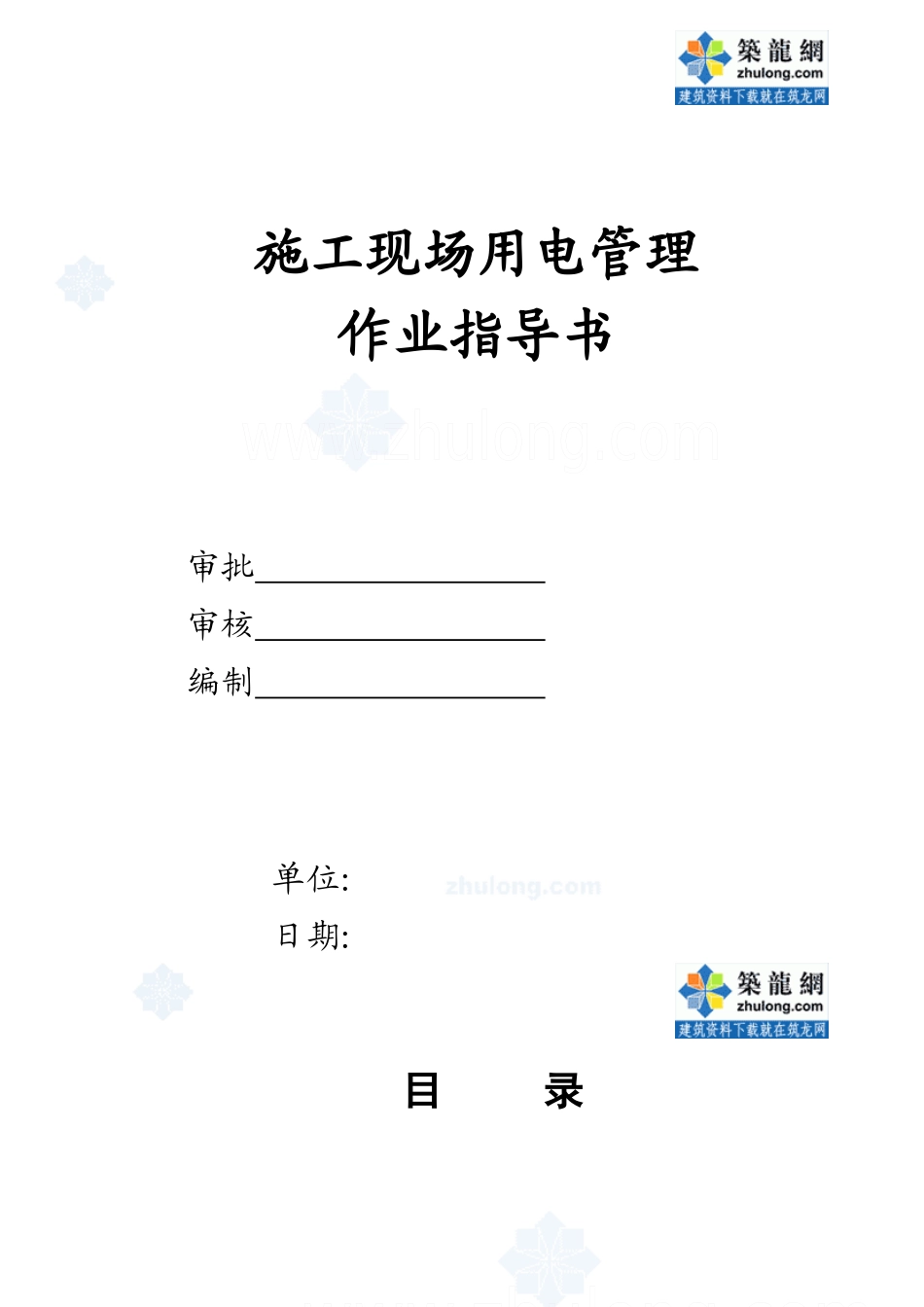

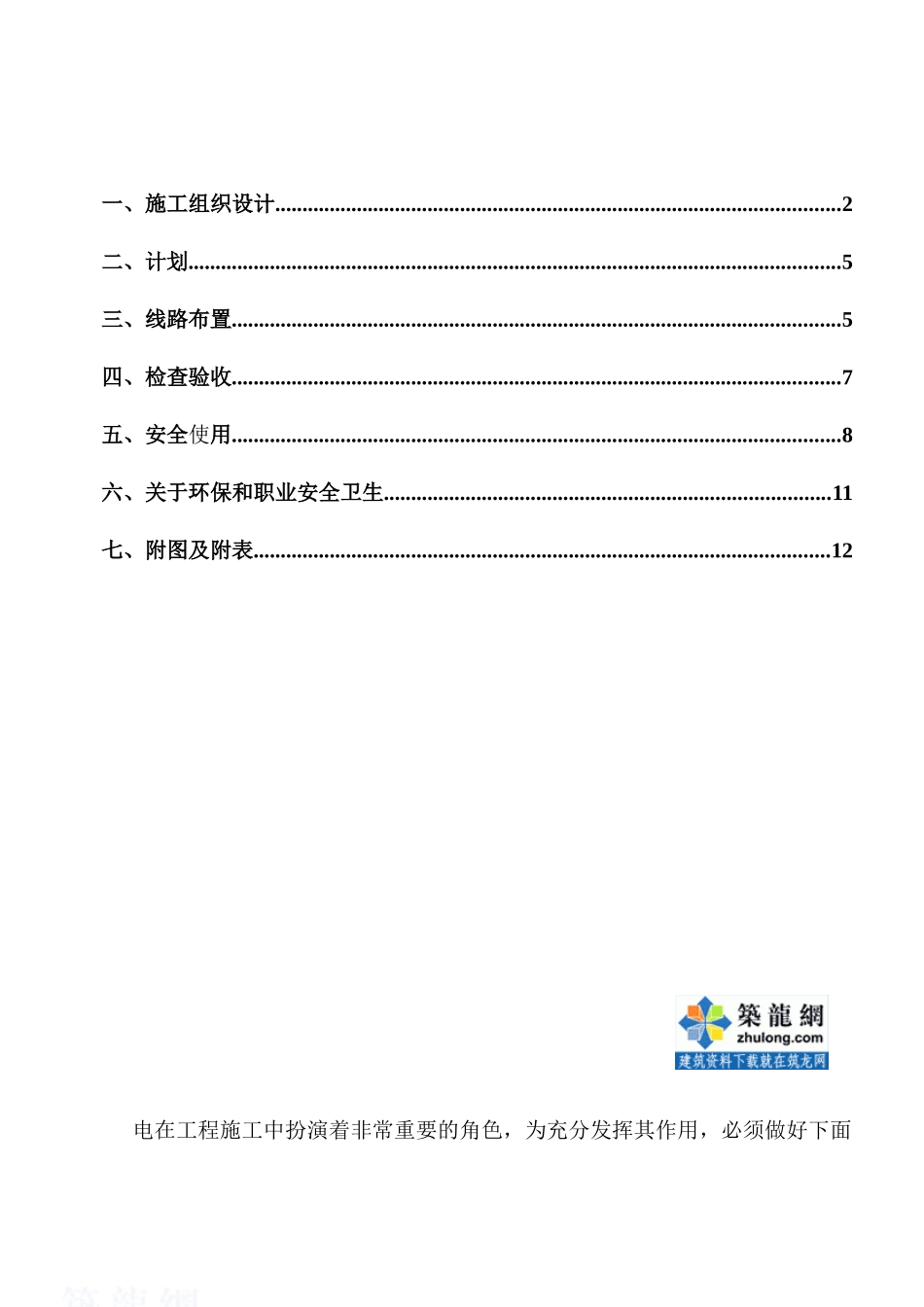

施工现场用电管理作业指导书审批审核编制单位:日期:目录一、施工组织设计........................................................................................................2二、计划........................................................................................................................5三、线路布置................................................................................................................5四、检查验收................................................................................................................7五、安全使用................................................................................................................8六、关于环保和职业安全卫生..................................................................................11七、附图及附表..........................................................................................................12电在工程施工中扮演着非常重要的角色，为充分发挥其作用，必须做好下面每一个环节的过程控制：施工组织设计；计划、线路布置、检查验收、安全使用、环保和职业安全卫生。一、施工组织设计施工组织设计编制的好坏直接影响整个施工过程的供电质量，因此编制方案时必须全面考虑各个施工阶段的用电特点。施工用电方案的主要内容包括；现场勘探；确定电源进线（变电所）、配电室（总配电柜）、分配电箱等的位置及线路走向；进行负荷计算；选择变压器容量、导线截面和电器的类型、规格；绘制电气平面图、立面图和接线系统图；安全用电技术措施、电气防火措施。现场勘探1.现场勘探现场勘探的内容包括：调查测绘现场的地形、地貌，正式工程的位置，上下水等地上、地下管线和沟道的位置，建筑材料、器具堆放位置，生产、生活临时设施位置，用电设备安装位置，以及现场周围环境等。2.确定电源进线（变电所）、配电室（总配电柜）、分配电箱等的位置及线路走向1）施工现场配电室的设置（1）位置选择配电室的位置选择很重要，正确地选择配电室位置，对于施工现场供配电系统的合理布局、安全运行至关重要，具体要求有：①应靠近电源，以便于外电引入配电室；②靠近负荷中心，以减小配电线路的长度，同时还能使配电线路清晰，便于维修；③进出线方便，且便于电器设备的搬运；④尽量设在污源的上风侧，防止因空气污秽引起的电气设备绝缘或导电性能降低，⑤尽量避开多尘、震动、高温、潮湿等场所，以防尘埃、潮气、高温对配电装置的腐蚀，以及振动对配电装置的影响，⑥不能设在低凹容易积水的场所。（2）配电室的布置a)配电室一般为独立式建筑物，室内的配电装置是经常带电的，为了保证安全运行和检查维修安全，这些装置之间及配电室棚顶、墙壁、地面之间必须保持电气安全距离：配电室内尽高不低于3m，配电装置的上端距天棚不小于0.5m，单列布置的配电屏正面操作通道宽度不小于1.5m，双列布置的配电屏正面操作通道宽度不小于2m，配电柜后面的维护通道不小于0.8m，侧面的维护通道不小于1m，值班室与配电柜的水平距离大于1m，并采取屏障隔离。b)配电室门应向外开并配锁，以便紧急情况下室内人员撤离和防止闲杂人员随意进入。c)有避免小动物入室的措施，以免造成配电线路间短路。d)有自然通风和采光。e)配电室的建筑物耐火等级应不低于3级，室内应配置绝缘灭火器f)配电柜应装设电度表、电压表，各项装设电流表，电流表与计费电度表不得共用一组电流互感器。g)配电柜应装设短路、过负荷保护装置和漏电保护器。h)配电柜上的各配电线路应编号，并标明用途标记。i)配电柜或配电线路维修时，应悬挂停电标志牌，停、送电必须由专人负责。j)配电室要做重复接地，接地电阻值小于4Ω。2）确定电源进线：电源及配电室位置确定以后，根据场地情况，采取适当的方法及合适的路径将电源接至配电室。因此段线路一般在现场外，所以必须采取可靠的安全措施。3）分配电箱的设置及线路走向：这里的分配电箱即“三级配电、两级保护...
