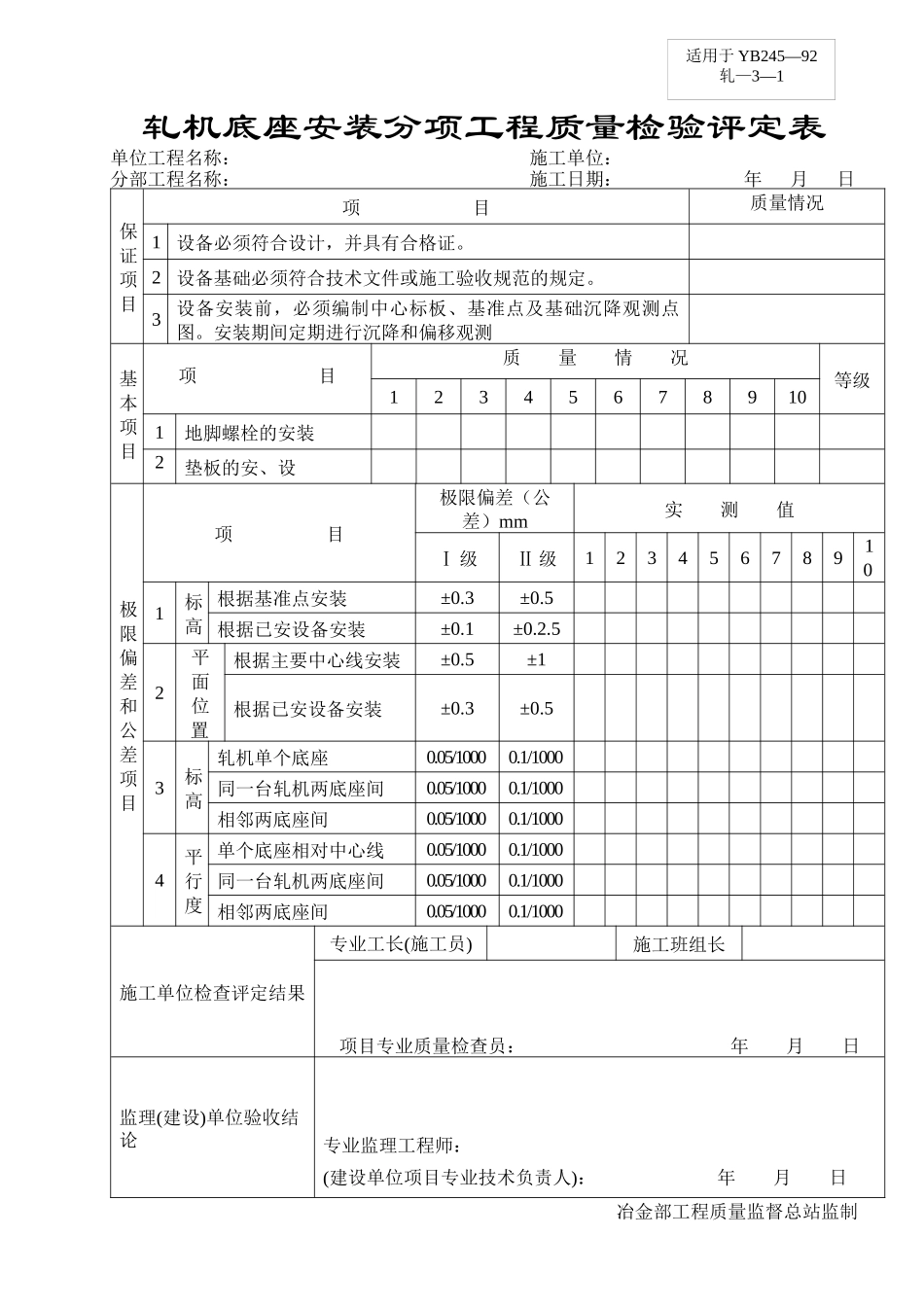

轧机底座安装分项工程质量检验评定表单位工程名称：施工单位：分部工程名称：施工日期：年月日保证项目项目质量情况1设备必须符合设计，并具有合格证。2设备基础必须符合技术文件或施工验收规范的规定。3设备安装前，必须编制中心标板、基准点及基础沉降观测点图。安装期间定期进行沉降和偏移观测基本项目项目质量情况等级123456789101地脚螺栓的安装2垫板的安、设极限偏差和公差项目项目极限偏差（公差）mm实测值Ⅰ级Ⅱ级123456789101标高根据基准点安装±0.3±0.5根据已安设备安装±0.1±0.2.52平面位置根据主要中心线安装±0.5±1根据已安设备安装±0.3±0.53标高轧机单个底座0.05/10000.1/1000同一台轧机两底座间0.05/10000.1/1000相邻两底座间0.05/10000.1/10004平行度单个底座相对中心线0.05/10000.1/1000同一台轧机两底座间0.05/10000.1/1000相邻两底座间0.05/10000.1/1000施工单位检查评定结果专业工长(施工员)施工班组长项目专业质量检查员：年月日监理(建设)单位验收结论专业监理工程师：(建设单位项目专业技术负责人)：年月日冶金部工程质量监督总站监制适用于YB245—92轧—3—1注：1、Ⅰ级适用于带钢冷轧机、带材连续轧机、管材连轧机、高速线材轧机、中厚板成品轧机等。2、Ⅱ级适用于一般开坯机、钢坯轧机、型钢轧机、穿孔机、焊管轧机等。轧机机架安装分项工程质量检验评定表单位工程名称：施工单位：分部工程名称：施工日期：年月日保证项目项目质量情况1设备必须符合设计，并具有合格证。2轧机底座的安装和地脚螺栓的紧固必须符合施工验收规范或技术文件的规定。3轧机基础的沉降基本趋于稳定基本项目项目质量情况等级123456789101机架上的横梁和下横梁的连接螺栓或热装螺栓应符合有关规定2机架窗口滑板安装应符合有关规定极限偏差和公差项目项目极限偏差（公差）mm实测值Ⅰ级Ⅱ级123456789101垂直度机架窗口面0.05/10000.1/1000机架窗口侧面0.05/10000.1/10002水平度窗口底面轧件进入方向0.05/10000.1/1000窗口底面垂直轧件进入方向0.05/10000.1/1000两机架窗口底面0.05/10000.2/1000立式轧机上部框架0.1/10000.2/10003两架窗口中心线的水平偏移0.2/10000.2/10004机架窗口在水平方向扭斜0.2/10000.2/10005机架中心线偏移(根据主要中心线)±0.5±0.16机架中心线（根据已安装设备）±0.3±0.57立式轧机垂直度1机架窗口面0.1/10000.2/10002机架窗口侧面0.1/10000.2/10003机架水平度0.1/10000.2/1000施工单位检查评定结果专业工长(施工员)施工班组长项目专业质量检查员：年月日适用于YB245—92轧—3—2监理(建设)单位验收结论专业监理工程师：(建设单位项目专业技术负责人)：年月日冶金部工程质量监督总站监制注：1、Ⅰ级适用于带钢冷轧机、带材连续轧机、管材连轧机、高速线材轧机、中厚板成品轧机等。2、Ⅱ级适用于一般开坯机、钢坯轧机、型钢轧机、穿孔机、焊管轧机等。立式轧机下部传动装置安装分项工程质量检验评定表单位工程名称：施工单位：分部工程名称：施工日期：年月日保证项目项目质量情况1设备基础必须符合设计要求或施工规范规定2减速机、齿轮机座,联轴器及连接轴的加工,制造和装配必须符合图纸和技术文件的要求。3接轴的平衡装置，包括弹簧平衡装置，重锤平衡装置，液压平衡装置等其材质、规格、密封装置和连接位置必须符合设计要求基本项目项目质量情况等级123456789101地脚螺栓安装2垫板的安、设3减速机和齿轮机底座装配4机械零件及连接螺栓的压装配热装配及油压装配极限偏差和公差项目项目极限偏差（公差）mm实测值Ⅰ级Ⅱ级123456789101下部传动中心线和主机列中心线的偏移±0.3±0.52下部传动减速机的水平度纵向0.05/10000.1/1000横向0.05/10000.1/10003传动装置的安装标高±0.1±0.254联轴器两轴径向位移两轴线倾斜端面间隙5万向联轴节装配施工单位检查评定结果专业工长(施工员)施工班组长适用于YB245—92轧—3—4(一)项目专业质量检查员：年月日监理(建设)单位验收结论专业监理工程师：(建设单位项目专业技术负责人)：年月日冶金部工程质量监督总站监制注：1、Ⅰ级适用于带钢冷轧机、带材连续轧机、管材连轧机、高速线材轧机、中厚板成品轧机等。...
