励磁系统电气设备安装作业指导书VIP专享

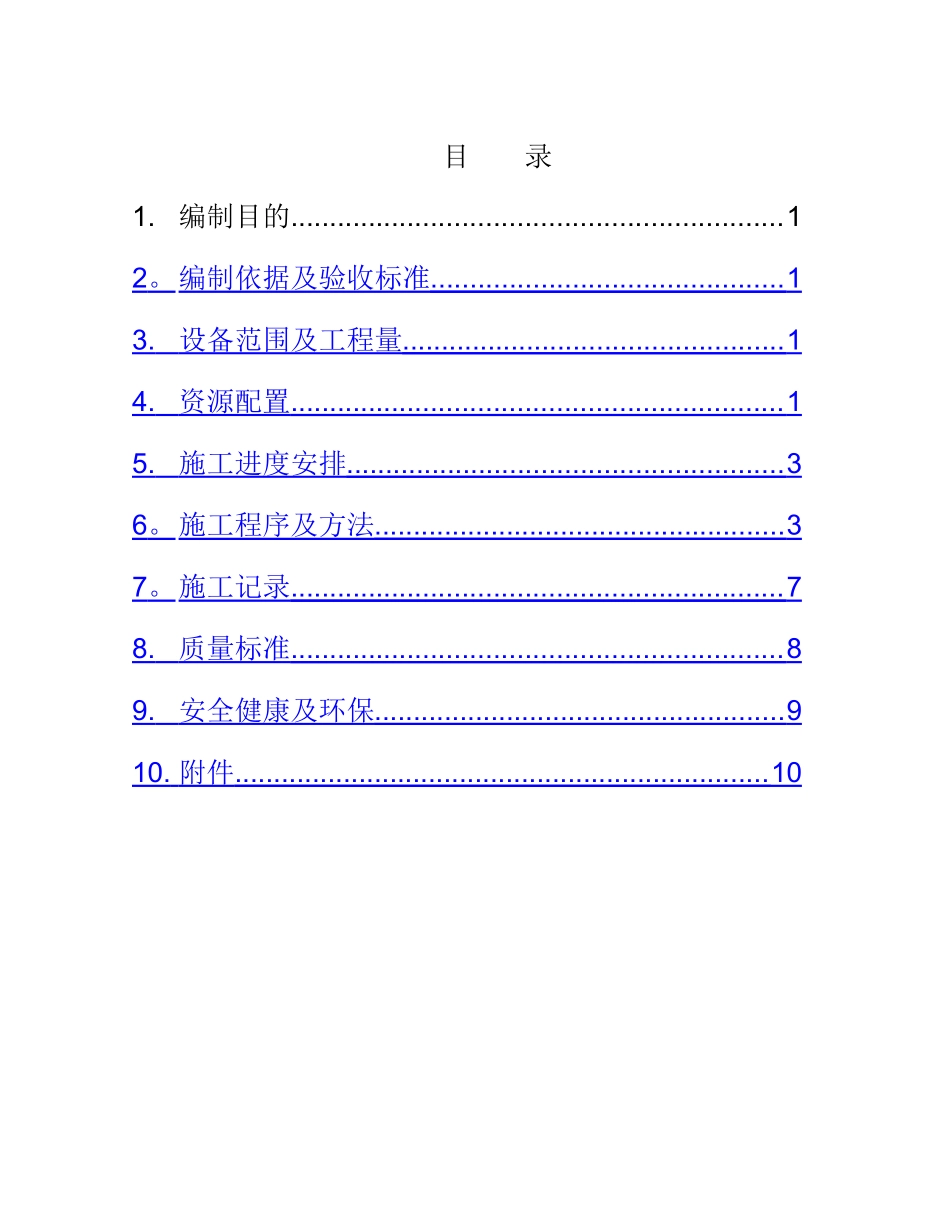

目 录1.编制目的...............................................................12 。 编制依据及验收标准 ............................................. 1 3. 设备范围及工程量 ................................................. 1 4. 资源配置 ............................................................... 1 5. 施工进度安排 ........................................................ 3 6 。 施工程序及方法 ..................................................... 3 7 。 施工记录 ............................................................... 7 8. 质量标准 ............................................................... 8 9. 安全健康及环保 ..................................................... 9 10. 附件 ..................................................................... 10 1. 编制目的为了提高励磁系统电气设备的安装工艺和质量,加强施工工序的过程控制,特编制励磁系统电气设备的安装作业指导书。该作业指导书适用于国电沙市电厂 2×300MW 工程 E 标段励磁系统电气设备安装。2. 编制依据及验收标准编制依据及验收标准表 表 2.1序号编制依据及验收标准来 源版 本章节编号1《电气装置安装工程母线装置施工及验收法律规范》建设部1990 年版（GBJ149—90)2《电气装置安装工程盘、柜及二次回路结线施工及验收法律规范》建设部1992 年版(GB50171-92）3《电气装置安装工程质量检验及评定标准》国家经贸委2025 年版4《电力建设安全工作规程》国家经贸委2025 年版27。65《职工安全健康及环境管理程序文件》省电建一公司2025 年版6《交直流励磁母线安装图》中南院2025 年版F395S—D04037《发电机励磁系统二次线》中南院2025 年版F395S—D06093. 设备范围及工程量此项工程包括沙市电厂 2#机的励磁盘柜和沟通、直流励磁母线安装。其中励磁屏 7 块，沟通励磁母线 12 米，直流励磁母线 11 米，沟通励磁母线穿墙结构一套，直流励磁母线穿墙结构一套，沟通励磁母线吊架 6 付,直流励磁母线吊架 4 付。4. 资源配置4.1 人力资源配置 人 员 配 置 表 表 4.1序号工 种资格人数工作内容1技术员执证1负责技术安全交底，指导安装，进度控制，一、二级验收2组长高级1负责设备材料清点并做好记录3组员中级2负责励磁系统电气设备的安装4临时...
