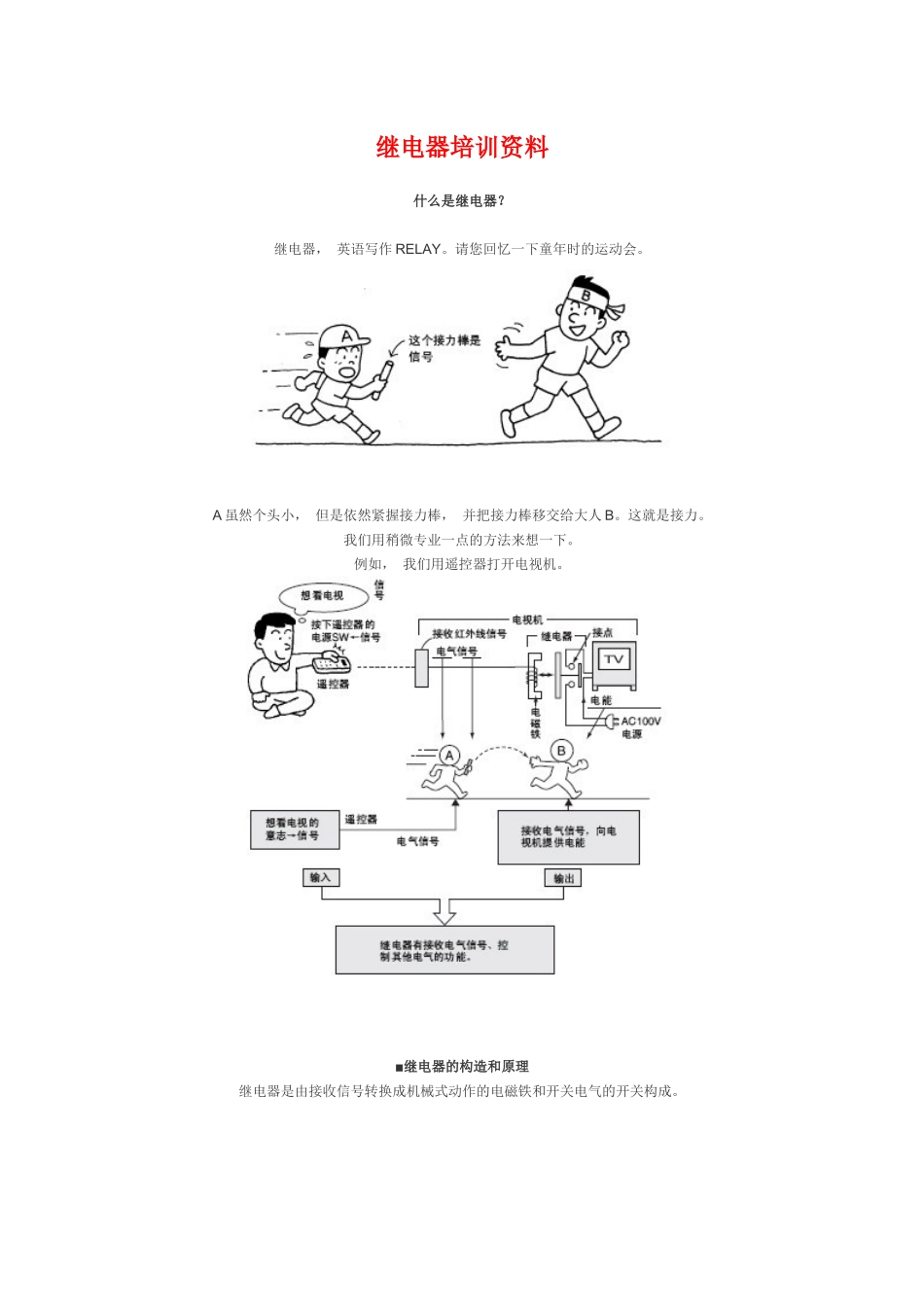

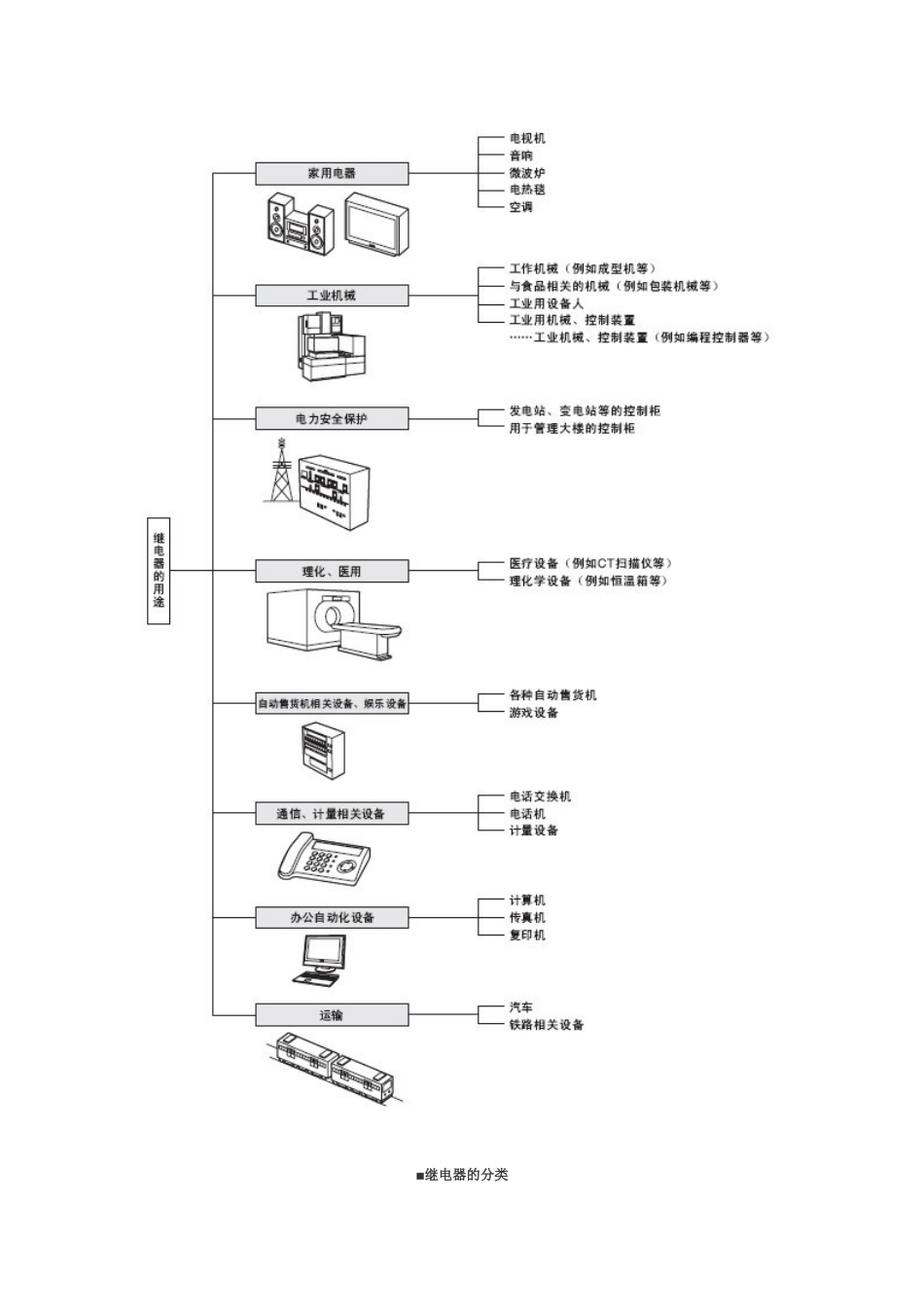

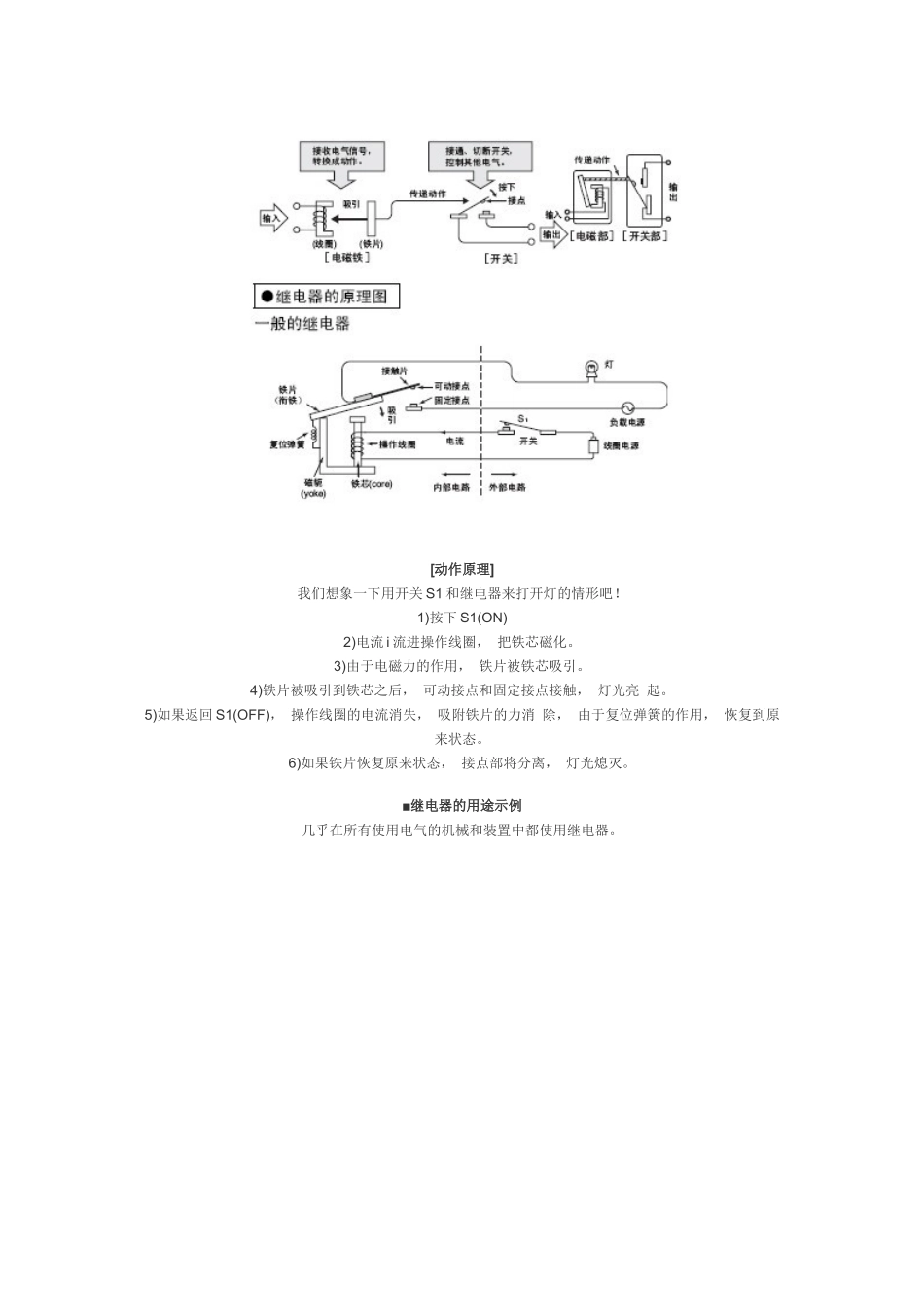

继电器培训资料什么是继电器？继电器，英语写作RELAY。请您回忆一下童年时的运动会。A虽然个头小，但是依然紧握接力棒，并把接力棒移交给大人B。这就是接力。我们用稍微专业一点的方法来想一下。例如，我们用遥控器打开电视机。■继电器的构造和原理继电器是由接收信号转换成机械式动作的电磁铁和开关电气的开关构成。[动作原理]我们想象一下用开关S1和继电器来打开灯的情形吧！1)按下S1(ON)2)电流i流进操作线圈，把铁芯磁化。3)由于电磁力的作用，铁片被铁芯吸引。4)铁片被吸引到铁芯之后，可动接点和固定接点接触，灯光亮起。5)如果返回S1(OFF)，操作线圈的电流消失，吸附铁片的力消除，由于复位弹簧的作用，恢复到原来状态。6)如果铁片恢复原来状态，接点部将分离，灯光熄灭。■继电器的用途示例几乎在所有使用电气的机械和装置中都使用继电器。■继电器的分类继电器的分类方法很多，本技术指南按照下列方法分类：■电磁铁的分类根据电磁铁是否使用了永久磁铁，分类如下：无极继电器电磁铁部没有使用永久磁铁的继电器。一般情况下线圈没有极性，但是，有的操作线圈有极性，例如动作指示灯内置型、浪涌吸收二极管内置型等。有极继电器在电磁铁部使用了永久磁铁磁束的继电器。因此可使操作线圈保持极性。■继电器的动作说明●单稳继电器的情况下复位状态·线圈上不连接电池的状态由于操作线圈上面没有电流通过，因此电磁铁不动作，铁片借助于复位弹簧的力向逆时针方向靠拢，可动接点接触常闭接点（ON），常开接点处于离开（OFF）状态。动作状态·线圈接通电池之后的状态电流如果通过操作线圈，电磁铁被磁化，铁片被铁芯吸引。这样，可动接点从常闭（b）接点离开（OFF），接触到常开（a）接点（ON）。●双稳继电器(也称为作闭锁继电器或保持继电器)的情况下磁保持型??2线卷闭锁继电器的情况下休止状态（复位后的状态）·线圈上不连接电池的状态铁芯、磁轭、铁片的材料为半硬质磁性材料，有两个以上操作线圈。除这两点不同外，其余事项与前页的单稳继电器相同。动作状态（设置）如果电流从线圈A流过，电磁铁（半硬质材料）被磁化，铁片被铁芯吸引。这样，可动接点从常闭（b）接点离开（OFF），接触到常开（a）接点（ON）。在这种状态下，即使断开线圈A的电流，由于半硬质磁性材料（该材料的特性与永久磁铁相似）上残留磁束的作用，铁片继续维持被吸附到铁芯的状态。复位状态（复位）→休止状态如果电流通过线圈B（与线圈A的缠绕方向相反），半硬质磁性材料的残留磁束将减少，吸引力将减弱，复位弹簧的力量占据上风，铁片复位，进入休止状态。铁芯一旦复位，半硬质磁性材料的残留磁束几乎变为0。注.半硬质磁性材料是指：相对于永久磁铁上使用的硬质磁性材料，半硬质磁性材料可以用较少的能量进行着磁、减磁。一般继电器的使用方法■继电器的工作和原理无极继电器无极继电器的磁路多种多样，这里仅介绍一般的铰链式继电器。切换开关的力量虽然可以从电磁铁获得，但是电磁铁中还会产生以下力量：无极继电器的电磁铁构造也有很多，下图显示其中具有代表性的示例。有极继电器有极继电器由于使用永久磁铁，通过永久磁铁和线圈的相互作用，提高吸引力。包含永久磁铁的磁路通过线圈中的磁铁和永久磁铁中的磁束的相互作用获得吸引力。各个符号的含义：Pc：线圈的磁导率Pcm：线圈和永久磁铁的相互磁导率Pm：永久磁铁内部的磁导率φ0：永久磁铁产生的磁束P0：总磁导率有极继电器的吸引力的形状如下图所示：由于有极继电器基本上转化为适用于双稳继电器的吸引力曲线，如果要采用单稳继电器，可以改变吸引力曲线的形状，或者在负载曲线上增加偏磁。有极继电器中带有下图所示的构造。■关于品质和可靠性●品质和可靠性的基础知识（1）关于品质和可靠性·品质和可靠性为您带来满足感我们在日常生活中要使用各种各样的产品（包括服务和信息等无形产品以及像继电器、电气产品这样的有形产品），使我们的生活更加丰富多彩。如果发生以下情况，这时，我们一定会很生气。这时，我们一定会感到很满足。品质和可靠性如果拿满足感这个尺度来考虑，就很容易理解了。那么，我们按照以下方法来考虑品质和可靠性...
