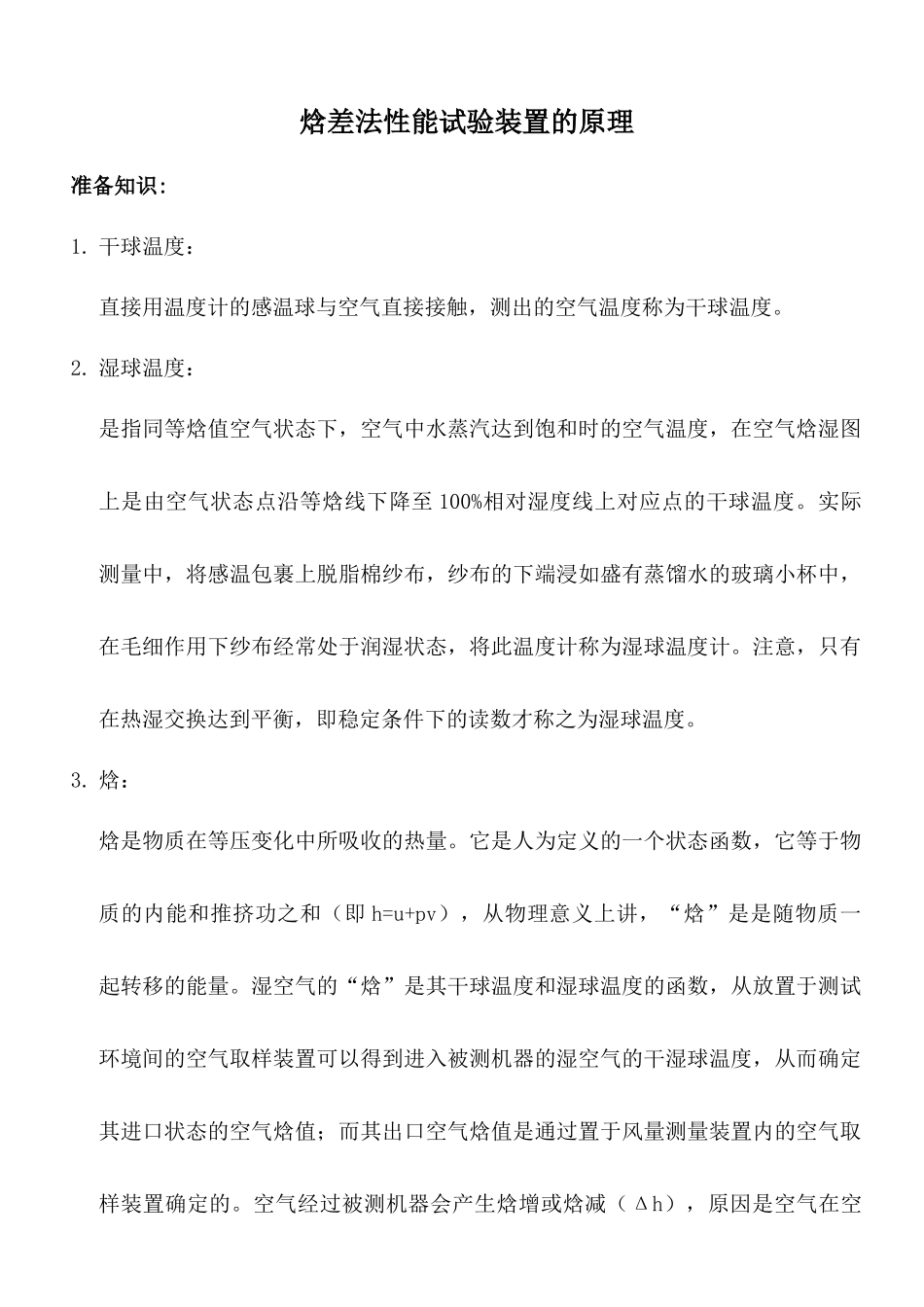

焓差法性能试验装置培训资料主讲人：曾永平广州科赛环境技术有限公司2010-11目录第一部分焓差法性能试验装置原理和关键设备功能介绍1.焓差法性能试验装置的原理2.焓差法试验装置关键设备功能介绍第二部分试验的操作要点和注意事项1.试验前的准备工作2.过程检查和注意事项3.设备常见故障的分析和排除4.停机和现场整理工作第三部分设备的维护和保养1.设备维护和保养2.试验室需要常备的仪器和设备焓差法性能试验装置的原理准备知识:1.干球温度：直接用温度计的感温球与空气直接接触，测出的空气温度称为干球温度。2.湿球温度：是指同等焓值空气状态下，空气中水蒸汽达到饱和时的空气温度，在空气焓湿图上是由空气状态点沿等焓线下降至100%相对湿度线上对应点的干球温度。实际测量中，将感温包裹上脱脂棉纱布，纱布的下端浸如盛有蒸馏水的玻璃小杯中，在毛细作用下纱布经常处于润湿状态，将此温度计称为湿球温度计。注意，只有在热湿交换达到平衡，即稳定条件下的读数才称之为湿球温度。3.焓：焓是物质在等压变化中所吸收的热量。它是人为定义的一个状态函数，它等于物质的内能和推挤功之和（即h=u+pv），从物理意义上讲，“焓”是是随物质一起转移的能量。湿空气的“焓”是其干球温度和湿球温度的函数，从放置于测试环境间的空气取样装置可以得到进入被测机器的湿空气的干湿球温度，从而确定其进口状态的空气焓值；而其出口空气焓值是通过置于风量测量装置内的空气取样装置确定的。空气经过被测机器会产生焓增或焓减（Δh），原因是空气在空调机盘管处换热产生干湿球温度的变化。4.空气处理机：用来对空气进行输送、混合、冷却、去湿、加热、加湿、过滤、消音的设备，具体指内、外测试间用来控制环境的空调机。5.压缩冷凝机组：位于试验间外的冷凝器及压缩机组成的压缩冷凝系统，用来给试验装置提供冷源。6.空气取样装置：所谓空气取样装置是指用来均匀地采集空气温、湿度的系统。它包括取样风机、取样盒（插玻璃棒及铂电阻部分）、取样风管、取样耙（带孔不锈钢管焊接件）。7.被试机：用户等待测试的空调机组。8.室内环境间：室内环境间是用于模拟被试机使用时的房间内部情况的测试空间。9.室外环境间：室外环境间是用于模拟被试机使用时的房间外部情况的测试空间。10.工况：国家标准规定的被试机测试时所满足的空气干、湿球温度，水的进、出口温度等测试条件。11.使用侧：参照GB/T17758，通常是指被试机名义制冷工况的蒸发器侧，名义制热工况的冷凝器侧，亦即直接进行制冷（热）量计算的换热器侧。12.非使用侧：参照GB/T17758，通常是指被试机名义制冷工况的冷凝器侧，名义制热工况的蒸发器侧，亦即通常不进行制冷（热）量计算的换热器侧或只做校核制冷（热）量的辅侧。空气焓差法基本原理被试机制冷量qtci=Qmi(ha1-ha2)/[Vn＇(1+Wn)]其中qtci——制冷量，W；Qmi——空气流量，m3/h；ha1——进入空调机室内侧空气的焓，J/kg干空气；ha2——离开空调机室内侧空气的焓，J/kg干空气；Vn‘——喷嘴处空气的比容，m3/kg；Wn——喷嘴处空气的含湿量，kg/kg干空气；被试机制热量qthi=QmiCpa(ta2-ta1)/[Vn＇(1+Wn)]其中qthi——制冷量，W；Qmi——空气流量，m3/h；Cpa——空气的定压比热，J/kg干空气℃ta1——进入空调机室内侧空气的干球温度，℃；ta2——离开空调机室内侧空气的干球温度，℃；Vn‘——喷嘴处空气的比容，m3/kg；Wn——喷嘴处空气的含湿量，kg/kg干空气；焓差法试验装置关键设备功能介绍为完成焓差法的测试，试验室必须包括能够处理被试机空气和水热量负荷的相关设备。典型的空气处理过程下图所示的是空气焓湿图。空气处理过程是典型的先降温除湿到机器露点（图中A→B的过程），再等湿加热（图中B→C的过程），然后等温（或等焓）加湿（图中C→D的过程），最终处理到所需的温湿度条件（图中的D点）。这就要求空气处理机组不但具有表冷除湿功能，而且还具备加热、加湿功能，并且加热段和加湿段都应具有可供调节的调节机构。空气处理设备的常见结构和功能介绍：为了将试验环境间内的温度恒定在其温度范围内的某一任意值，必须通过空气处理系统实现。空气处理系统由空气处理机...
