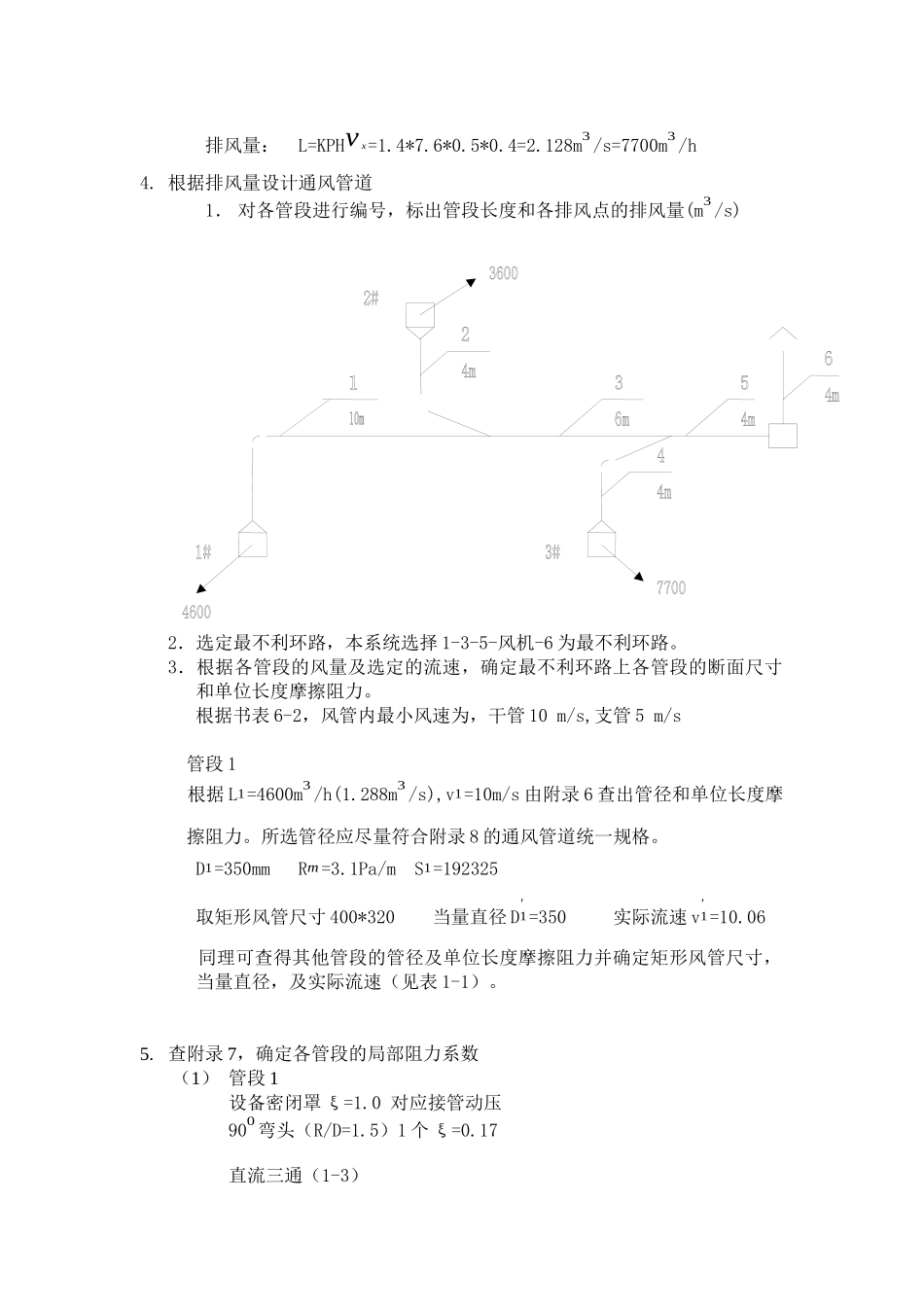

某车间局部排风系统设计说明书车间大小：长*宽*高=30m*10m*6m1#,2#,3#3个浸漆槽（散发有机溶剂）槽面尺寸：0.5m*1m,0.5m*0.5m,1.0m*2.0m槽面高：0.9m温度：20°C压力：1标准大气压1.在槽上方设计外部吸气罩，罩口至槽面距离H=0.5m.2.计算排风罩尺寸及排风量选型3.所需要运用公式：（1）.罩口尺寸：罩长边A=槽长边+0.4*h*2罩短边B=槽短边+0.4*h*2（2）.罩口周长：P=罩长边*2+罩短边*2（3）.排风量：L=KPHvx（4）.当量直径：D=2*a*b/（a+b）（5）.实际流速：v1'=排风量/矩形风管尺寸（6）.△Pm=Rm*vx（7）.动压=ρ*vx*vx/2（8）.Z=动压*∑ξ（9）.Rml+Z=△Pm+Z根据书表3-3取边缘控制点的控制风速vx=0.4m/s分别计算各槽的排风罩尺寸及排风量1#：罩口尺寸：长边A=1+0.4*0.5*2=1.4m短边B=0.5+0.4*0.5*2=0.9m罩口周长：P=1.4*2+0.9*2=4.6m排风量：L=KPHvx=1.4*4.6*0.5*0.4=1.288m3/s=4600m3/h2#：罩口尺寸:长边A=0.5+0.4*0.5*2=0.9m短边B=0.5+0.4*0.5*2=0.9m罩口周长：P=0.9*2+0.9*2=3.6m排风量：L=KPHvx=1.4*3.6*0.5*0.4=1.008m3/s=3600m3/h3#：罩口尺寸：长边A=2.0+0.4*0.5*2=2.4m短边B=1.0+0.4*0.5*2=1.4m罩口周长：P=2.4*2+1.4*2=7.6m排风量：L=KPHvx=1.4*7.6*0.5*0.4=2.128m3/s=7700m3/h4.根据排风量设计通风管道1．对各管段进行编号，标出管段长度和各排风点的排风量(m3/s)2．选定最不利环路，本系统选择1-3-5-风机-6为最不利环路。3．根据各管段的风量及选定的流速，确定最不利环路上各管段的断面尺寸和单位长度摩擦阻力。根据书表6-2，风管内最小风速为，干管10m/s,支管5m/s管段1根据L1=4600m3/h(1.288m3/s),v1=10m/s由附录6查出管径和单位长度摩擦阻力。所选管径应尽量符合附录8的通风管道统一规格。D1=350mmRm=3.1Pa/mS1=192325取矩形风管尺寸400*320当量直径D1'=350实际流速v1'=10.06同理可查得其他管段的管径及单位长度摩擦阻力并确定矩形风管尺寸，当量直径，及实际流速（见表1-1）。5.查附录7，确定各管段的局部阻力系数（1）管段1设备密闭罩ξ=1.0对应接管动压900弯头（R/D=1.5）1个ξ=0.17直流三通（1-3）根据F1+F2>F3F2/F3=(444/444)2=1L2/L3=3600/8300=0.434查得ξ=0.16∑ξ=1.0+0.17+0.16=1.33（2）管段2设备密闭罩ξ=1.0对应接管动压900弯头（R/D=1.5）1个ξ=0.17600弯头（R/D=1.5）1个ξ=0.15合流三通（2-3）ξ23=0.32∑ξ=1.0+0.17+0.15+0.32=1.64（3）管段3F3+F4>F5а=300F4/F5=(615/615)2=1L4/L5=7700/16000=0.481ξ35=0.33（4）管段4设备密闭罩ξ=1.0对应接管动压900弯头（R/D=1.5）1个ξ=0.17600弯头（R/D=1.5）1个ξ=0.15合流三通ξ45=0.25∑ξ=1.0+0.17+0.15+0.25=1.57（5）管段5风机进口渐扩管近似选出一台风机，风机进口直径D=700mmL=400mmF0/F5=(700/615)2=1.14Tanа=1/2((700-615)/400)=0.11а=6.060ξ=0.02（6）管段6风机出口渐扩管风机出口尺寸600*600D6=615F6/F出=（800*500）/（600*600）=1.11ξ=0带扩散管的伞形风帽（h/D0=0.5）ξ=0.60∑ξ=0.60管段编号no流量L(m3/s)管长L(m)处选风速V(m/s)当量直径D1'(mm)矩形风管尺寸M(mm)实际流速v1'(m/s)11.2881010350400*32010.0621.00845444500*4005.0432.30610444500*40011.4842.1345615800*5005.3254.42410615800*50011.0664.42410615800*50011.06单位长度摩擦阻力Rm(pa/m)摩擦阻力△Pm(pa)动压Pd(pa)局部阻力系数∑ξ局部阻力Z(pa)管段阻力Rm+Z(pa)3.13160.721.3380.76111.80.522.615.241.6425.027.61.910.479.070.3326.136.50.321.616.981.5726.728.31.35.273.390.021.476.671.35.273.390.6044.0349.23表1-15．对并联管路进行阻力平衡（1）汇合点A△P1=111.8△P2=27.6(△P1-△P2)/△P1=(111.8-27.6)/111.8=76%>10%为了是管段1，2达到阻力平衡，改变管段2的管径，增大其阻力D2‘=D2(△P2/△P2‘)0.225=444(27.6/111.8)0.225=324.12mm根据通风管道统一规格。取D2“=330mm△P2”=27.6(444/330)0.225=29.5pa(△P1-△P2“)/△P1=(111.8-236.5)/111.8=67.4%此时仍处于不平衡状态，如继续减小管径，取D2=320mm其对应的阻力为28.1pa，同样处于不平衡状态，因此决定取D2=330mm，在运行时再辅以阀门调节，消除不平衡（2）汇合点B△P1+△P3=111.8+36.5=148.3pa△P4=28.3pa((△P1+△P3)-△P4)/(△P1+△P3)=80.9%不符合要求，需要加阀门调节6．计算系统的总阻力△P=∑（Rml+Z）=111.8+27.6+36.5+28.3+6.7=210.9pa7.选择风机风机风量Lf=1.15L=1.15*16000=18400m3/h风机风压Pf=1.15△P=1.15*210.9=242.54pa选用No9aD型风机Lf=18500m3/hPf=220pa风机转速n=1470r/min配用Y200L-4型电动机电动机功率N=30kw安工02戚锐209号
