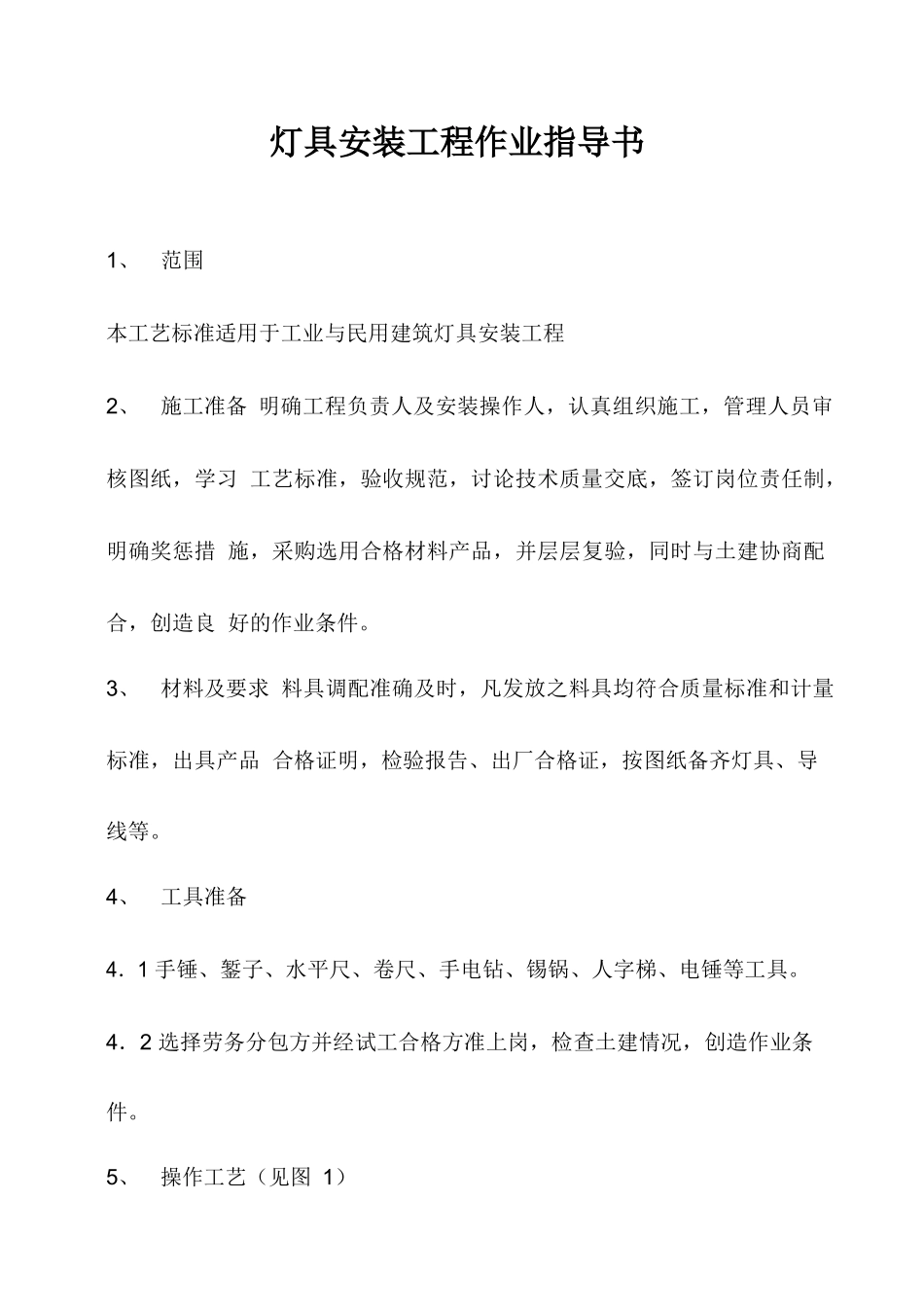

灯具安装工程作业指导书1、范围本工艺标准适用于工业与民用建筑灯具安装工程2、施工准备明确工程负责人及安装操作人，认真组织施工，管理人员审核图纸，学习工艺标准，验收规范，讨论技术质量交底，签订岗位责任制，明确奖惩措施，采购选用合格材料产品，并层层复验，同时与土建协商配合，创造良好的作业条件。3、材料及要求料具调配准确及时，凡发放之料具均符合质量标准和计量标准，出具产品合格证明，检验报告、出厂合格证，按图纸备齐灯具、导线等。4、工具准备4．1手锤、錾子、水平尺、卷尺、手电钻、锡锅、人字梯、电锤等工具。4．2选择劳务分包方并经试工合格方准上岗，检查土建情况，创造作业条件。5、操作工艺（见图1）5．1根据灯具安装方式，平面图及变更洽商确定安装坐标，随土建进度配合、稳盒，预留孔洞、埋件、配管执行配管工艺。5．2出线盒管清扫、整理、封堵，固定灯具螺栓预埋，嵌壁灯稳箱体，接短管封堵，防污染、异物，管口采取防堵措施，接地端子预留。5．3加工预制、成品灯检查分类。5．4土建屋顶、墙面、地面抹灰、喷浆全部完成后牵线，安装灯具严正、牢固5．5导线清除污染、理顺，压接牢固，PE线截面选择正确，压接有防松垫。5．6摇测合格，通电试验无误。6、质量标准6．1灯具型号、规格、质量符合设计要求，试验调整符合规范。6．2安装位置正确，箱盒开孔合适，固定牢固、严正，灯体漆层完好，嵌入灯贴脸紧贴墙顶面不漏光。6．3成排灯具、中心线允许偏差5mm。6．4接地导线截面与其电源线等截面，接地线不得串线，且有防腐防松措施。6．5导线绑扎成束，连接牢固、紧密，不伤线芯，多股线压接采用标准线鼻子。6．6灯具绝缘电阻值≥0.5MΩ。7、保证项目：7．1器具及配电箱（盘）规格型号符合设计要求，大（全）型灯具及吊扇等安装用的吊钩预埋件必须埋设牢固，吊扇吊杆及其销灯的防拉、防掉装置齐全、可靠。7．2器具的接地（接零）保护措施和安全要求必须符合施工规范规定。确定灯位坐标、材料、检验选定、安装（见表1）8、成品保护：8．1灯具安装时应保持墙面顶面的清洗完整。直径150mm及以下直径150mm以上灯具用线花灯平灯口、吊盒、法兰盘等固定点≥2点固定点≥3点民用4mm2吊钩直径≥灯具挂销灯直径，但不得小于6mm允许偏差木（塑）台中心≤1.5mm一般固定点≥2点工业6mm2嵌入灯具专设柜架3kg以上螺栓吊钩直径≥6mm室外10mm2灯具安装误差吊练灯具吊练垂直，双练平行吊杆灯具吊杆垂直，双杆平行成排灯具允许偏离中心线<5mm接地保护灯具低于2.4M时8．2使用高橙不得碰撞墙面门窗等；8．3灯具安装后土建不应有喷浆，如必须修补应将灯具盖好；8．4灯具安装后应将房门锁好，并加强警卫值班，防止损坏或丢失。9、应注意的质量问题：9．1加工成品灯具粗糙；9．2安装标高或垂直度、平整度超出允许偏差，吊顶分格不对称；9．3灯位置不合理，影响使用；9．4嵌入灯贴脸与墙顶面不严整，不吻合，木（塑）台不牢不紧粘建筑物表面；9．5管口入箱、盒不平齐，后补护口劈裂，箱（盒）开孔过大未修补；9．6具欠牢固、平正；9．7线排列不整齐、美观，欠固定点；9．8线压头不牢伤芯，多股线未使用标准线端；9．9线位置不明显或截面小于要求。10、灯具安装不合格品的处置：（见表2）项目名称不合格项目纠正措施不合格材料的处置灯具外观变形，漆层、镀层损伤，配线线径及导线压头等未达标①退货给供方，重新指供合格产品；②让步接受，经业主、设计同意，现场修整至符合规范及能满足预期使用要求。不合格品的处置导线连接，导线与灯具连接未达标导线截面，PE线截面未达标返工及返修以达到规定要求，并经重新质检合格返工换线以符合规范要求低于2.40M灯具外壳补做符合规范要求的PE线灯具安装各指标任一项未达标返修以达到规定要求并经重新质检合格10、安全技术措施10．1使用手持电动工具必须接地良好，并有漏电保护装置。10．2使用高凳先检查无损，用时系好防滑绳，禁止二人在同一高凳上工作，并不得在最高一步上操作。10．3手锤、錾子要戴好防护眼睛，防止伤眼，并注意锤头脱落，錾子飞刺。10．4操作时精神集中，不嬉戏打闹，防止意外事故。10．5料具合理使用，防丢、防坏，活完场清。10．6安装完毕遥测合格后方可送电试运行。
