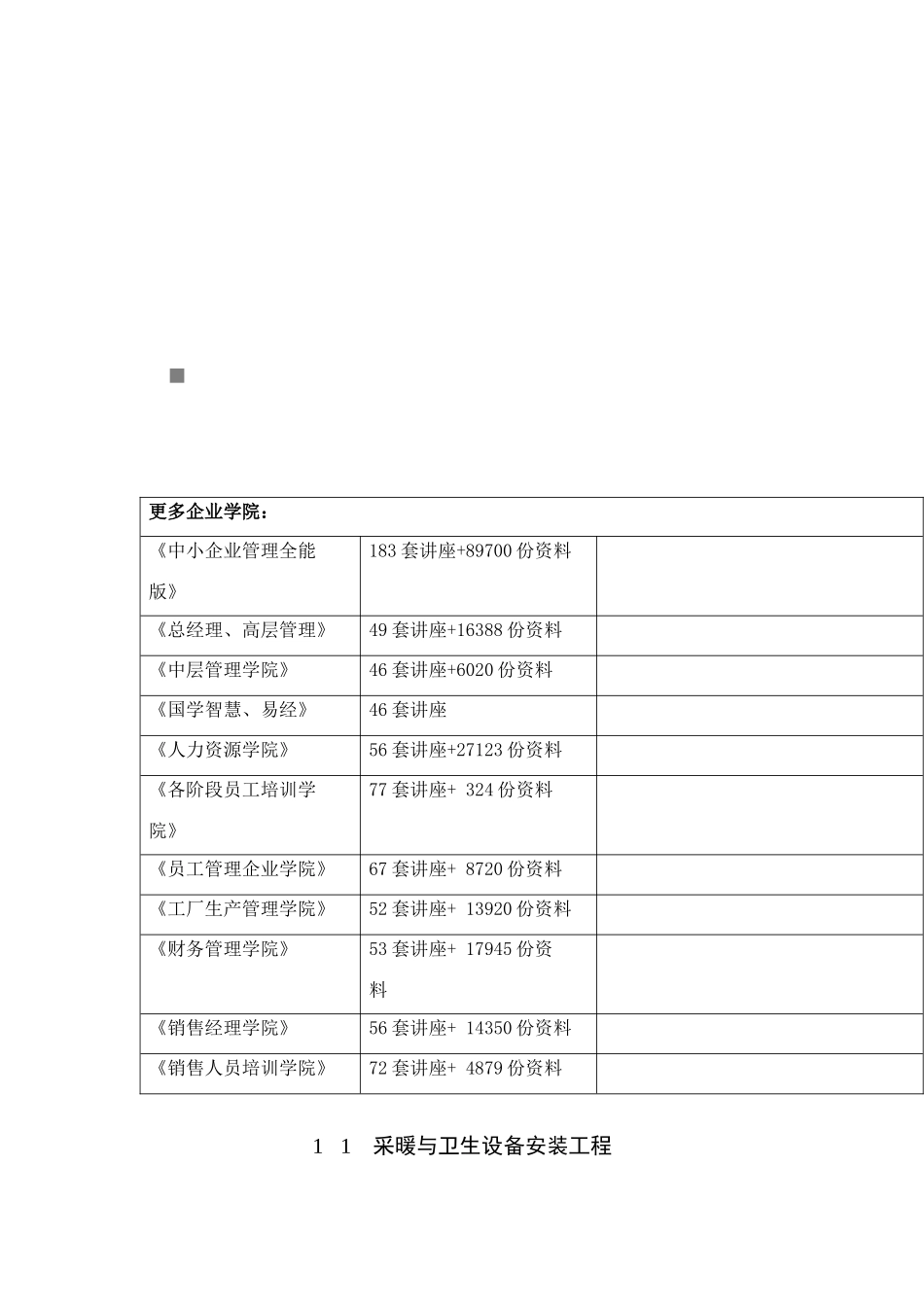

更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料11采暖与卫生设备安装工程1—1—1暖卫设备及管道安装基本工艺标准（101—1998）11范围本工艺标准适用于民用及一般工业建筑室内、外采暖与卫生设备管道安装工程。22施工准备2.1材料、设备要求2.1.1暖卫设备、钢材、管材、管件及附属制品等，在进场后使用前应认真检查，必须符合国家或部颁标准有关质量、技术要求，并有产品出厂合格证明。2.1.2各种连接管件不得有砂眼、裂纹、偏扣、乱扣、丝扣不全和角度不准等现象。2.1.3各种阀门的外观要规矩无损伤，阀体严密性好，阀杆不得弯曲，安装前应按设计要求或施工规范、规定进行严密性试验。2.1.4石棉橡胶垫、油麻、线麻、水泥、电、气焊条等质量都必须符合设计及规范要求。2.22.2主要机具2.2.1机具：套丝机、砂轮锯、煨弯机、砂轮机、电焊机、台钻、手电钻、电锤、电动水压泵等。2.2.2工具：套丝板、圆丝板、管钳、链钳、活扳子、手锯、手锤、大锤、錾子、捻凿、麻钎、螺丝板、压力案、台虎钳、克丝钳、改锥、气焊工具等。2.2.3量具：水平尺、钢卷尺、线坠、焊口检测器、卡尺、小线等。2.32.3作业条件2.3.1根据施工方案安排好适当的现场工作场地、工作棚、料具库，在管道层、地下室、地沟内操作时，要接通低压照明灯。2.3.2配合土建施工进度做好各项预留孔洞、管槽。稳栽各种型钢托、吊卡架及预埋套管，浇注楼板孔洞、堵抹墙洞工作应在土建装修工程开始前完成。2.3.3在各项预制加工项目进行前要根据安装测绘草图及材料计划，将需用材料、设备的规格型号、质量、数量确认合格并准备齐全，运到现场。3操作工艺3.13.1工艺流程：（见下页流程）3.2管道预制加工：3.2.1管道丝扣联接：3.2.1.1断管：根据现场测绘草图，在选好的管材上画线，按线断管。a用砂轮锯断管，应将管材放在砂轮锯卡钳上，对准画线卡牢，进行断管。断管时压手柄用力要均匀，不要用力过猛，断管后要将管口断面的铁膜、毛刺清除干净。b用手锯断管，应将管材固定在压力案的压力钳内，将锯条对准画线，双手推锯，锯条要保持与管的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不许扭断或折断，以防管口断面变形。3.2.1.2套丝：将断好的管材，按管径尺寸分次套制丝扣，一般以管径15～32mm者套二次，40～50mm者套三次，70mm以上者套3～4次为宜。a用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘夹紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定板机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开板机。b用手工套丝板套丝，先松开固定板机，把套丝板板盘退到零度，按顺序号上好板牙把板盘对准所需刻度，拧紧固定板机，将管材放在压力案压力钳内，留出适当长度卡紧，将套丝板轻轻套入管材，使其松紧适度，而后两手推套丝板，带上2～3扣，再站到侧面扳转套丝板，用力要均匀，待丝扣即将套成时，轻轻松开板机，开机退板，保持丝扣应有锥度。管子螺纹长度尺寸详见表1-1。管子螺纹长度尺寸表表1-1项次公称直径普通丝头长丝（联设备用）短丝（联接阀类用）(mm)(英寸)长度(mm)螺纹数长度(mm)螺纹数长度(mm)螺纹数12345678915202532405070801001/23/4111/411/2221/2341416182022242730338989101112131450556028302612.013.515.017.019.021.06.57.56.57.58.09.0注：螺纹长度均包括螺尾在内。3.2.1.3配装管件：根据现场测绘草图，将已套好丝扣的管材，配装管件。a配装管件时应将所需管件带入管丝扣，试试松紧度（一般用手带入3扣为宜）。在丝扣处涂铅油、缠麻后带入管件，然后用管钳将管件拧紧，使丝扣外露2～3扣，去掉麻头，擦净铅油，编号放到适当位置等待调直。b根据配装管件的管径...
