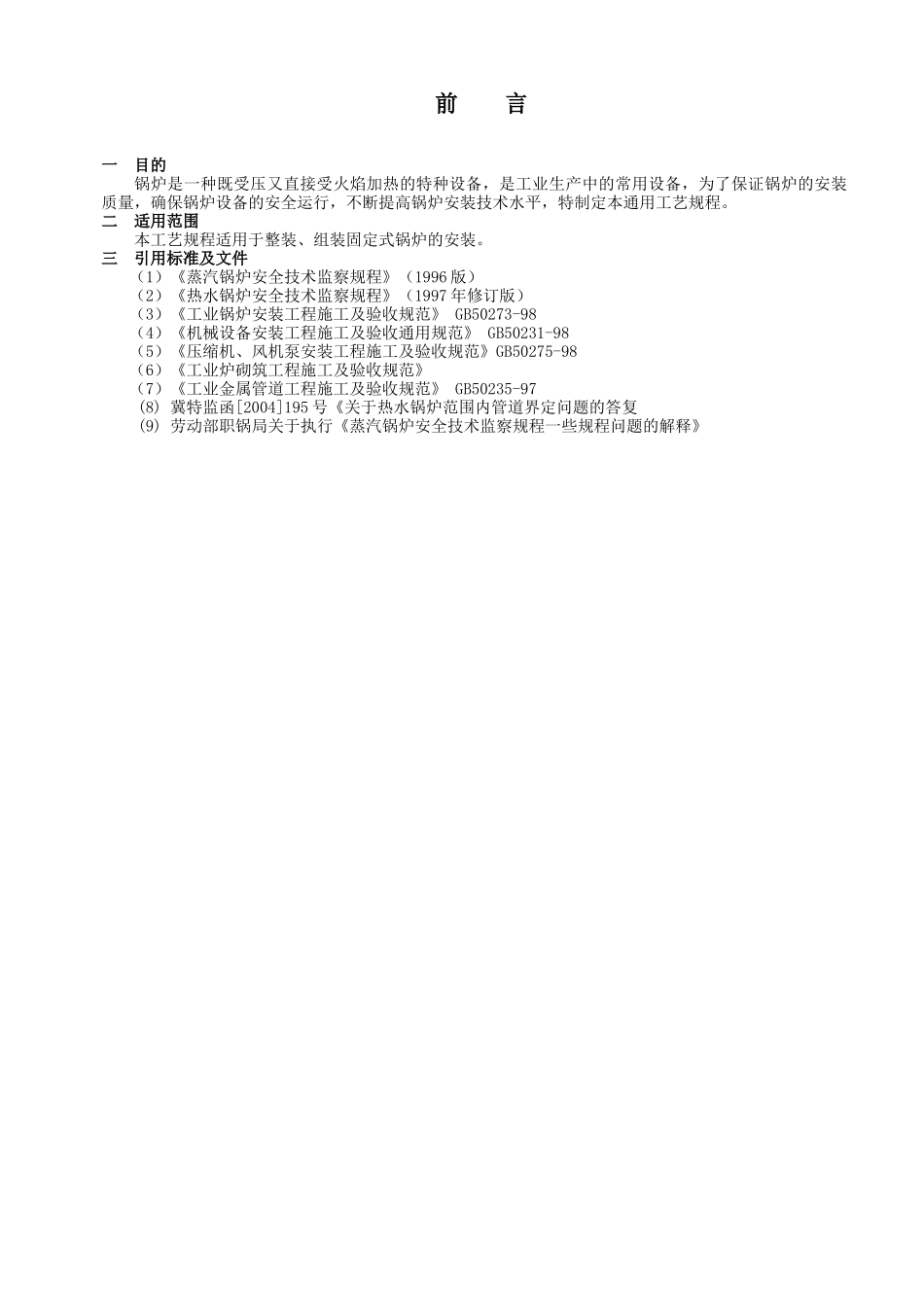

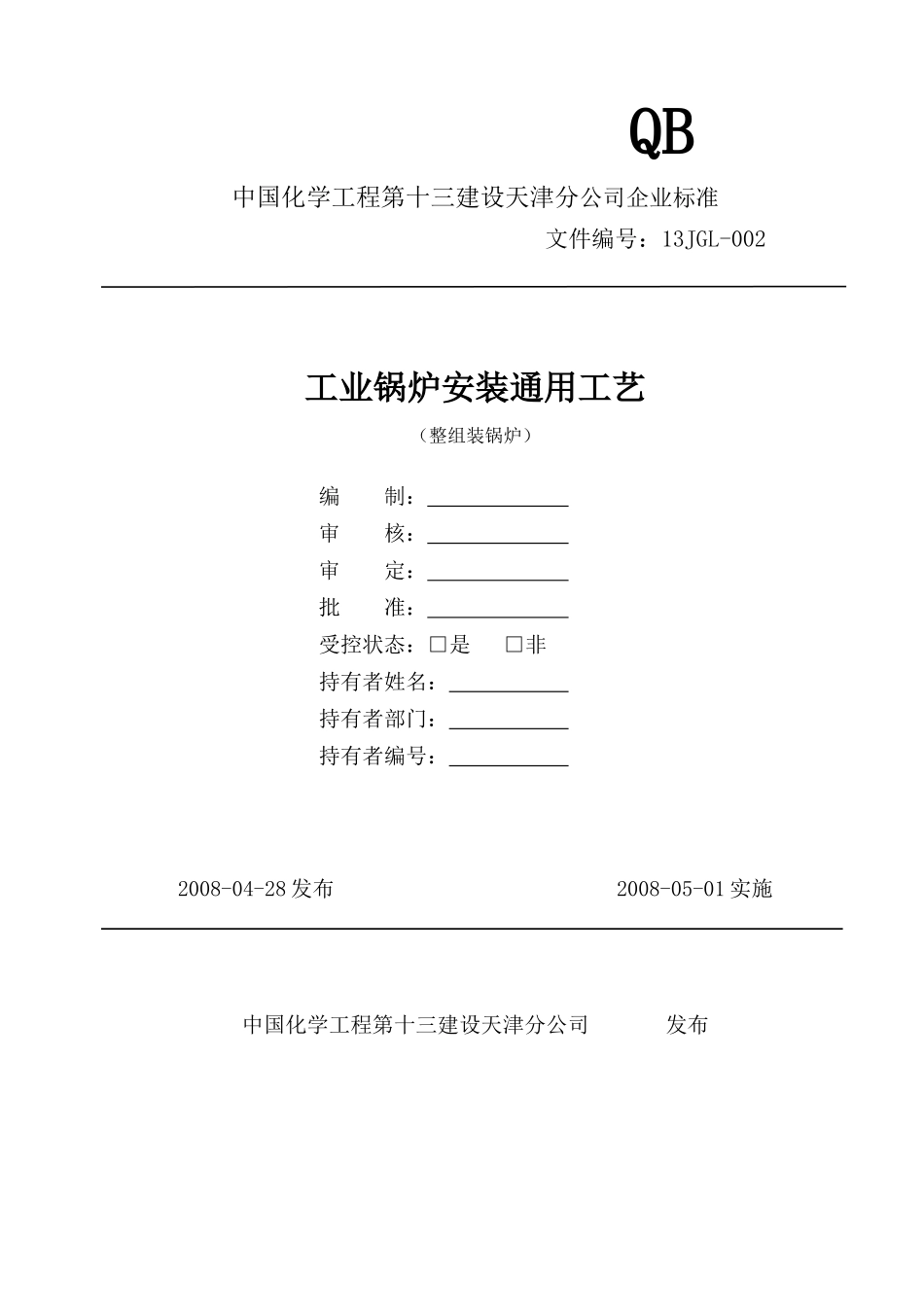

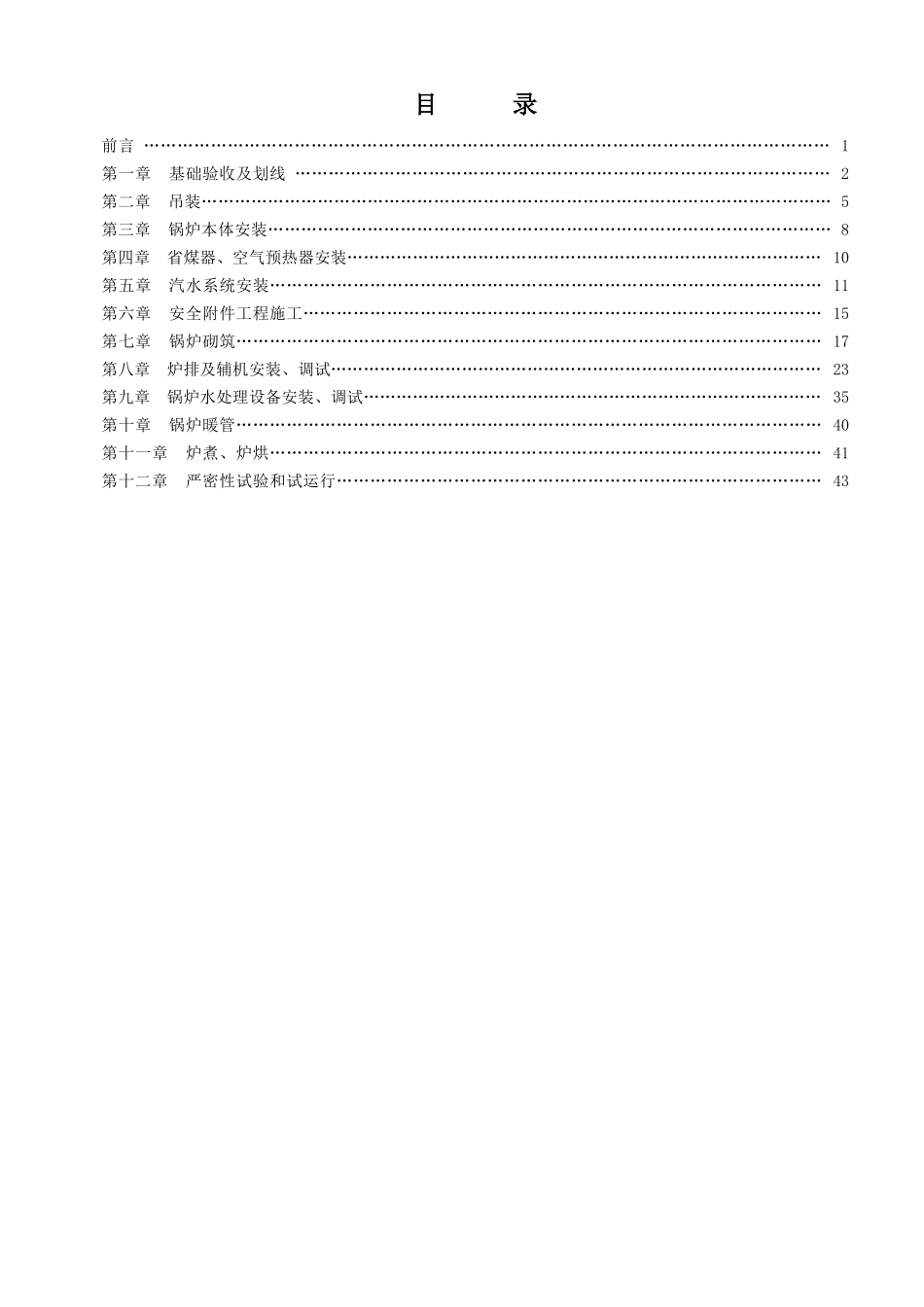

QB中国化学工程第十三建设天津分公司企业标准文件编号：13JGL-002工业锅炉安装通用工艺（整组装锅炉）编制：审核：审定：批准：受控状态：□是□非持有者姓名：持有者部门：持有者编号：2008-04-28发布2008-05-01实施中国化学工程第十三建设天津分公司发布目录前言……………………………………………………………………………………………………………1第一章基础验收及划线……………………………………………………………………………………2第二章吊装……………………………………………………………………………………………………5第三章锅炉本体安装…………………………………………………………………………………………8第四章省煤器、空气预热器安装……………………………………………………………………………10第五章汽水系统安装………………………………………………………………………………………11第六章安全附件工程施工…………………………………………………………………………………15第七章锅炉砌筑……………………………………………………………………………………………17第八章炉排及辅机安装、调试………………………………………………………………………………23第九章锅炉水处理设备安装、调试…………………………………………………………………………35第十章锅炉暖管……………………………………………………………………………………………40第十一章炉煮、炉烘………………………………………………………………………………………41第十二章严密性试验和试运行……………………………………………………………………………43前言一目的锅炉是一种既受压又直接受火焰加热的特种设备，是工业生产中的常用设备，为了保证锅炉的安装质量，确保锅炉设备的安全运行，不断提高锅炉安装技术水平，特制定本通用工艺规程。二适用范围本工艺规程适用于整装、组装固定式锅炉的安装。三引用标准及文件（1）《蒸汽锅炉安全技术监察规程》（1996版）（2）《热水锅炉安全技术监察规程》（1997年修订版）（3）《工业锅炉安装工程施工及验收规范》GB50273-98（4）《机械设备安装工程施工及验收通用规范》GB50231-98（5）《压缩机、风机泵安装工程施工及验收规范》GB50275-98（6）《工业炉砌筑工程施工及验收规范》（7）《工业金属管道工程施工及验收规范》GB50235-97(8)冀特监函[2004]195号《关于热水锅炉范围内管道界定问题的答复(9)劳动部职锅局关于执行《蒸汽锅炉安全技术监察规程一些规程问题的解释》第一章基础验收及划线1基础验收1.1建设单位会同土建、安装三方共同进行。1.2锅炉设备各基础应符合下列要求。1.2.1锅炉本体下部的条型基础,左右横向截面水平度0～10mm。1.2.2液压传动装置或蜗轮减速器基础,应有预埋钢板或预留孔。1.2.3鼓风机基础应有预埋地脚螺栓或预留孔。1.2.4刮板式出渣机或螺旋式出渣器要有渣坑。1.2.5省煤器基础要有预留孔或预埋钢板。1.2.6引风机及电动机基础要有预留孔。1.2.7除尘器基础要有预埋地脚螺栓或预留孔。1.2.8烟囱基础要有地脚螺栓或预留孔。1.2.9水处理钠离子交换器及水泵基础要有地脚螺栓或预留孔。1.3基础表面应无裂纹、空洞、露筋、剥落和掉角的现象。1.4提交安装的混凝土基础,强度应达到75%,才能进行设备就位安装。1.5混凝土基础尺寸允许误差序号项目允许偏差(毫米)1纵轴线和横轴线的坐标位置±202不同平面的标高（包括柱子基础面上的预埋钢板）0-20基础上平面外形尺寸±203平面的水平度（包括柱子基础面上的预埋钢板或地坪上需安装锅炉的部位）每米5全长104平面外形尺寸±20凸台上平面外形尺寸0-20凹穴尺寸+2005预留地脚螺栓孔中心位置±10深度+200孔壁垂直度（每米）106预留地脚螺栓顶端标高+200中心距（在根部和顶部两处测量）±22基础处理2.1当基础的尺寸、位置的质量不符合设计图纸和安装要求时应及时与建设、监理单位施工代表协商解决，并对解决的办法办理核定手续。2.2如果基础标高高于设计要求，可以凿低至符合设计要求，也可以在不影响锅炉安装运行的情况下，经建设单位征得设计、监理同意，作提高标...
