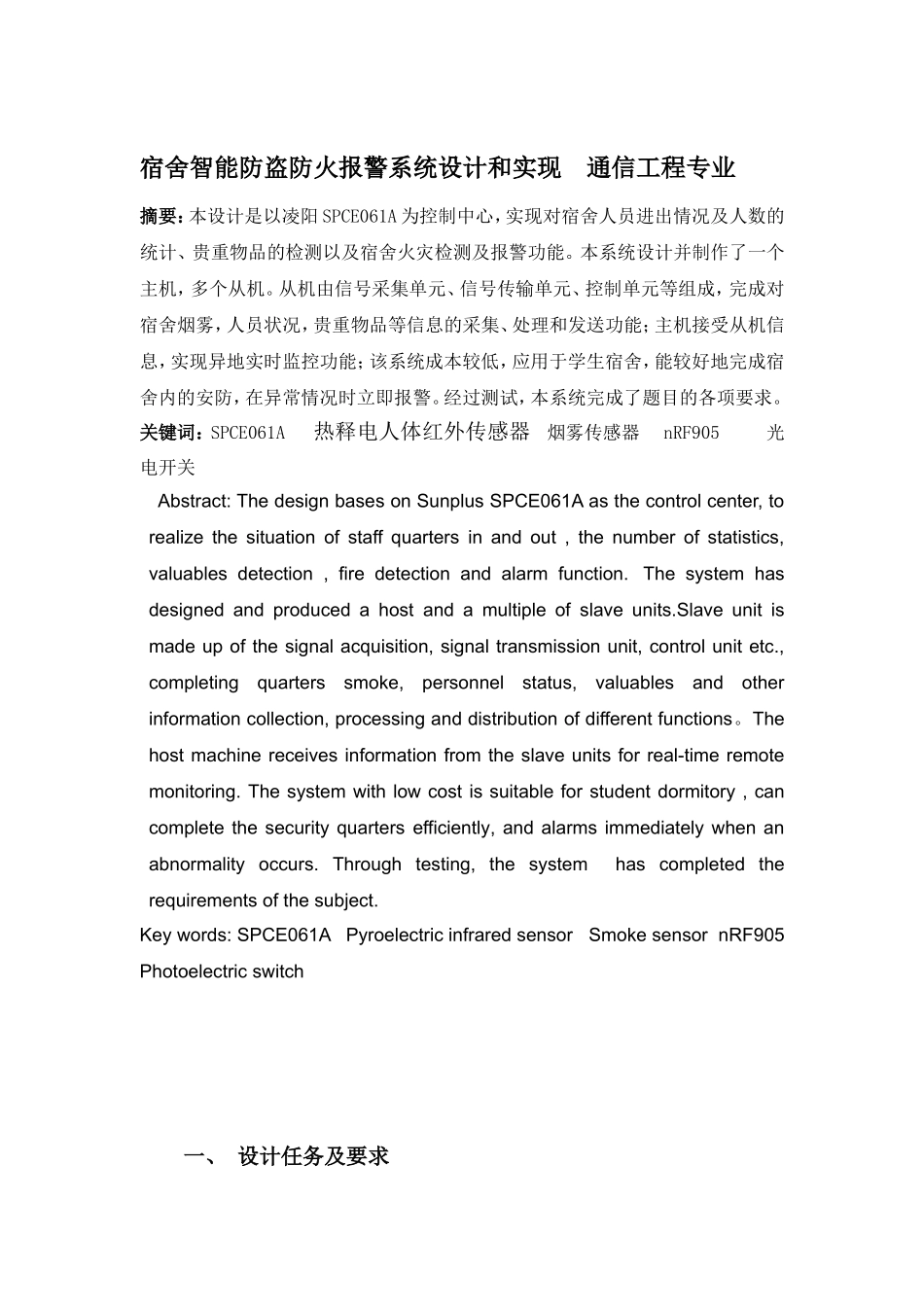

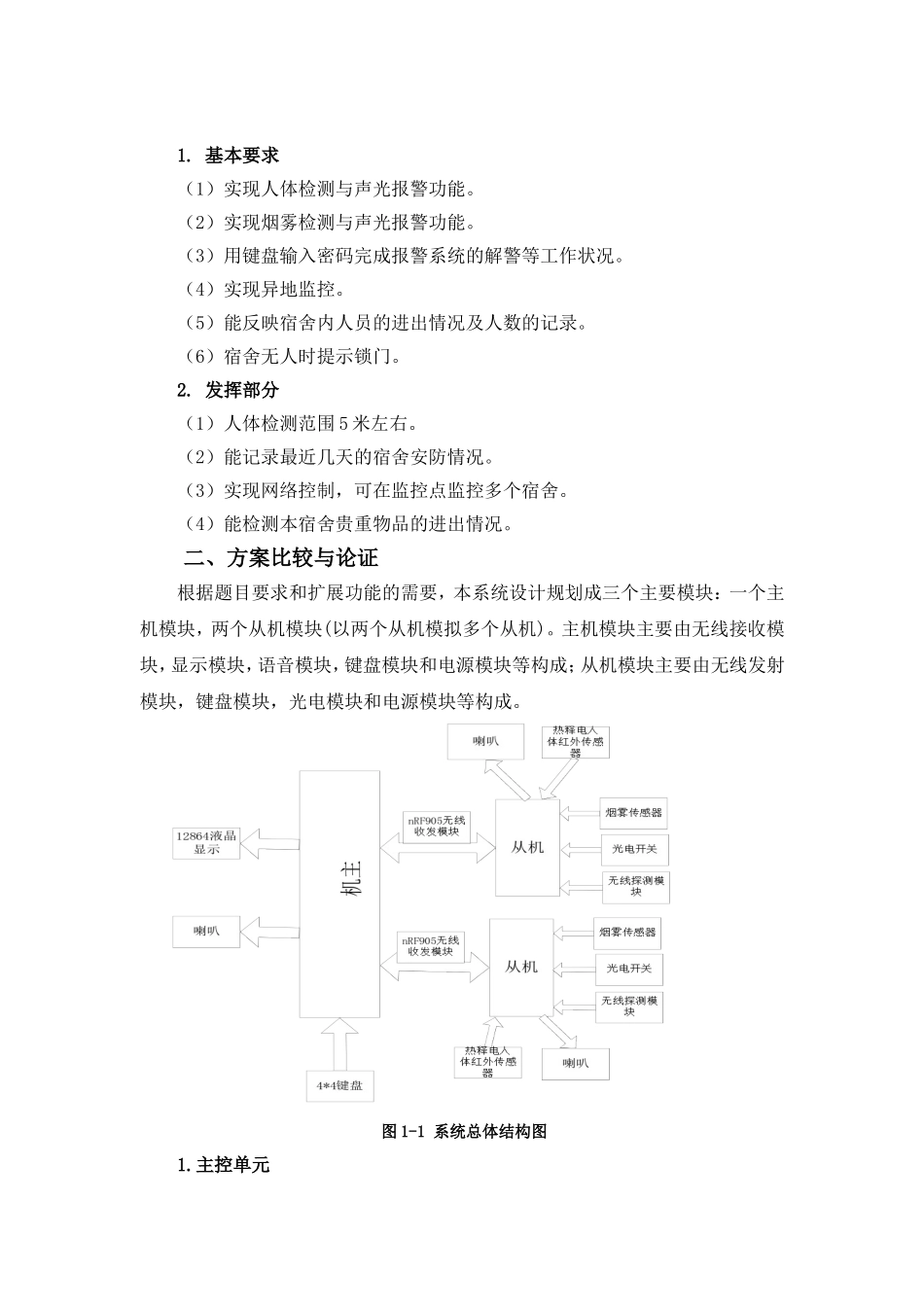

宿舍智能防盗防火报警系统设计和实现通信工程专业摘要：本设计是以凌阳SPCE061A为控制中心，实现对宿舍人员进出情况及人数的统计、贵重物品的检测以及宿舍火灾检测及报警功能。本系统设计并制作了一个主机，多个从机。从机由信号采集单元、信号传输单元、控制单元等组成，完成对宿舍烟雾，人员状况，贵重物品等信息的采集、处理和发送功能；主机接受从机信息，实现异地实时监控功能；该系统成本较低，应用于学生宿舍，能较好地完成宿舍内的安防，在异常情况时立即报警。经过测试，本系统完成了题目的各项要求。关键词：SPCE061A热释电人体红外传感器烟雾传感器nRF905光电开关Abstract:ThedesignbasesonSunplusSPCE061Aasthecontrolcenter,torealizethesituationofstaffquartersinandout,thenumberofstatistics,valuablesdetection,firedetectionandalarmfunction.Thesystemhasdesignedandproducedahostandamultipleofslaveunits.Slaveunitismadeupofthesignalacquisition,signaltransmissionunit,controlunitetc.,completingquarterssmoke,personnelstatus,valuablesandotherinformationcollection,processinganddistributionofdifferentfunctions。Thehostmachinereceivesinformationfromtheslaveunitsforreal-timeremotemonitoring.Thesystemwithlowcostissuitableforstudentdormitory,cancompletethesecurityquartersefficiently,andalarmsimmediatelywhenanabnormalityoccurs.Throughtesting,thesystemhascompletedtherequirementsofthesubject.Keywords:SPCE061APyroelectricinfraredsensorSmokesensornRF905Photoelectricswitch一、设计任务及要求1.基本要求（1）实现人体检测与声光报警功能。（2）实现烟雾检测与声光报警功能。（3）用键盘输入密码完成报警系统的解警等工作状况。（4）实现异地监控。（5）能反映宿舍内人员的进出情况及人数的记录。（6）宿舍无人时提示锁门。2.发挥部分（1）人体检测范围5米左右。（2）能记录最近几天的宿舍安防情况。（3）实现网络控制，可在监控点监控多个宿舍。（4）能检测本宿舍贵重物品的进出情况。二、方案比较与论证根据题目要求和扩展功能的需要，本系统设计规划成三个主要模块：一个主机模块，两个从机模块(以两个从机模拟多个从机)。主机模块主要由无线接收模块，显示模块，语音模块，键盘模块和电源模块等构成；从机模块主要由无线发射模块，键盘模块，光电模块和电源模块等构成。图1-1系统总体结构图1.主控单元方案一：采用51系列单片机。采用80C51系列单片机，具有结构简单、使用方便、可靠性高等特点。不带语音功能，其与外围设备的接口电路较为复杂，带负载能力比较弱，处理数据较慢，外部扩展比较复杂且8位单片机运行相对比较缓慢功耗相对较大。方案二：采用凌阳SPCE061A单片机。具有体积小、驱动能力强、可靠性高、低功耗、可编程处理语音、处理中断能力强等特点。5V低电压供电，功耗较低；16位微处理器芯片能保证任务快速准确的执行；不需任何外围器件就可以完成语音播放功能。经过比较后采用方案二。2.无线信号传输模块方案一：采用24L01；信号传输不是太稳定，可靠性差，传输距离太近。方案二：采用nRF905无线传输模块；编程简单，性能也简单稳定，工作电压为1．9～3．6V，nRF905可以自动完成处理字头和CRC(循环冗余码校验)的工作，可由片内硬件自动完成曼彻斯特编码／解码，使用SPI接口与微控制器通信，配置非常方便，其功耗非常低。nRF905传输数据时为非实时方式，即发送端发出数据，接收端收到后先暂存于芯片存储器内；nRF905较稳定，传输距离较远，且可穿透墙体。经过比较后采用方案二。3.显示模块方案一：采用LED数码管显示；数码管能显示数字和符号，编程容易，硬件电路调试简单，但不能显示汉字，无法达到题目要求。方案二：采用12864LCD液晶显示；LCD有明显的优点：工作电流小其功耗很低；尺寸小；字迹清晰、美观、使人舒服；寿命长，使用方便且能够显示四行汉字，更加人性化；液晶显示屏还具有低功耗、影像稳定不闪烁的、画面效果好、抗干扰能力强的的特点。液晶动态显示功能强大，可以实现多种信息的显示，...
