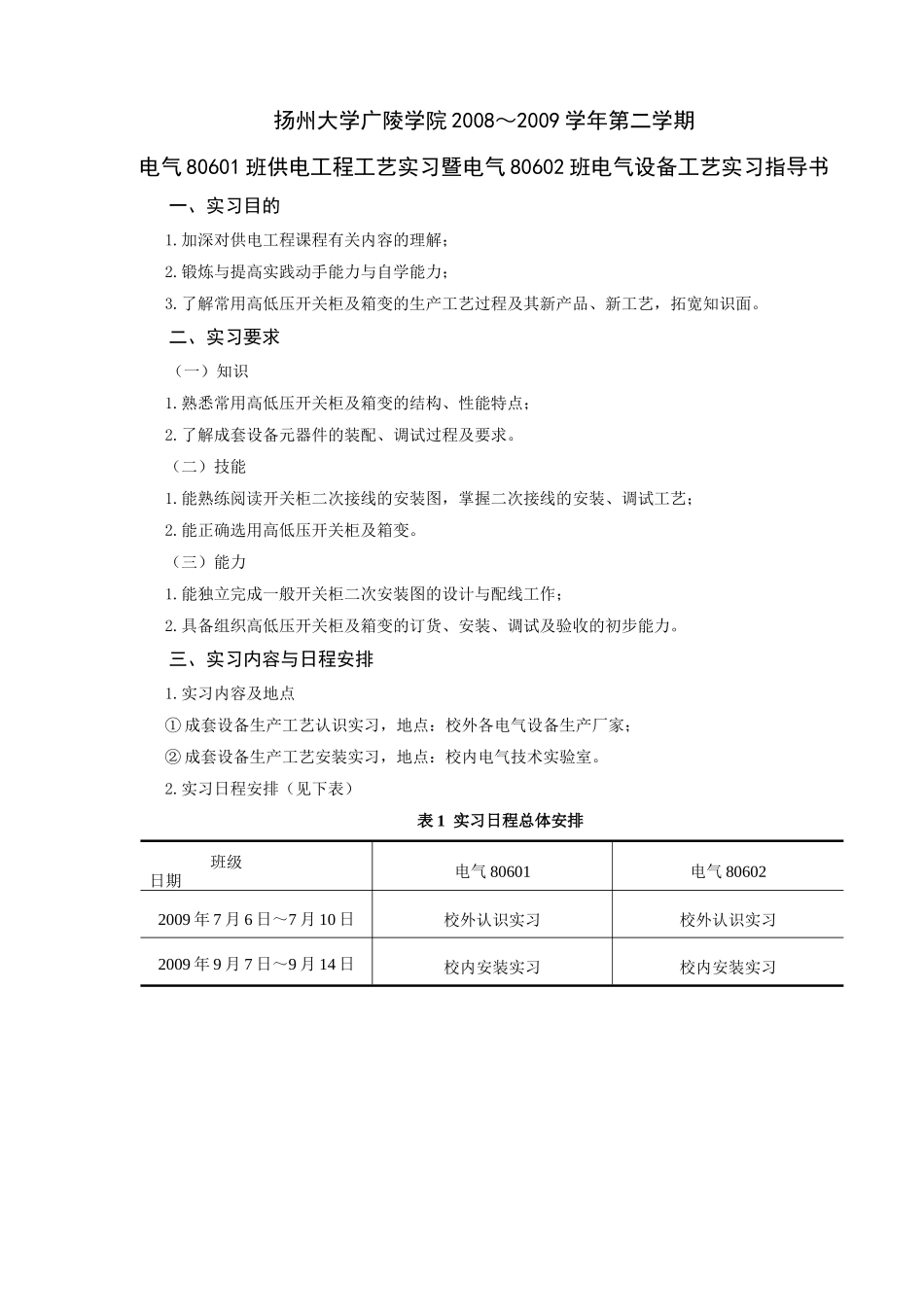

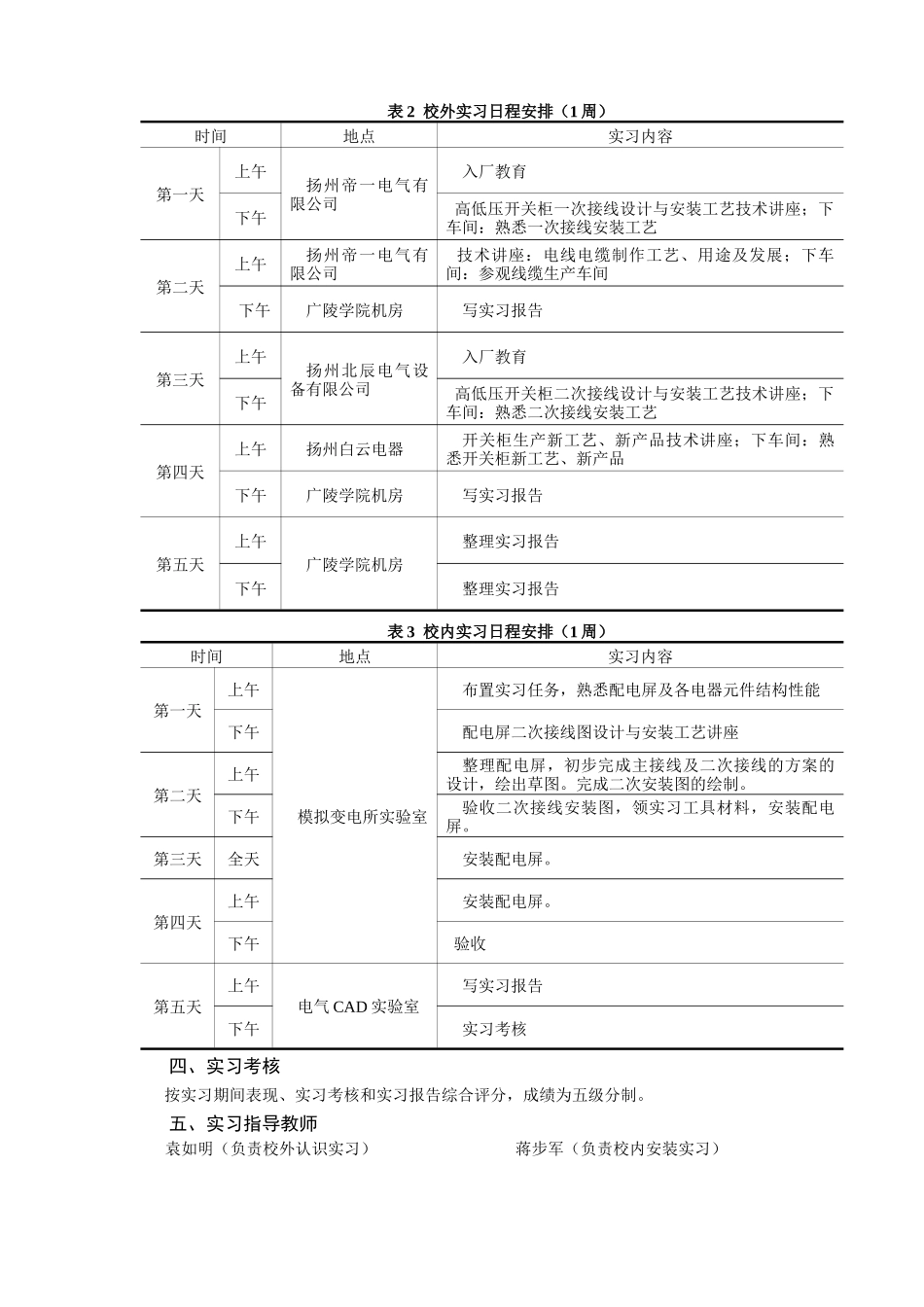

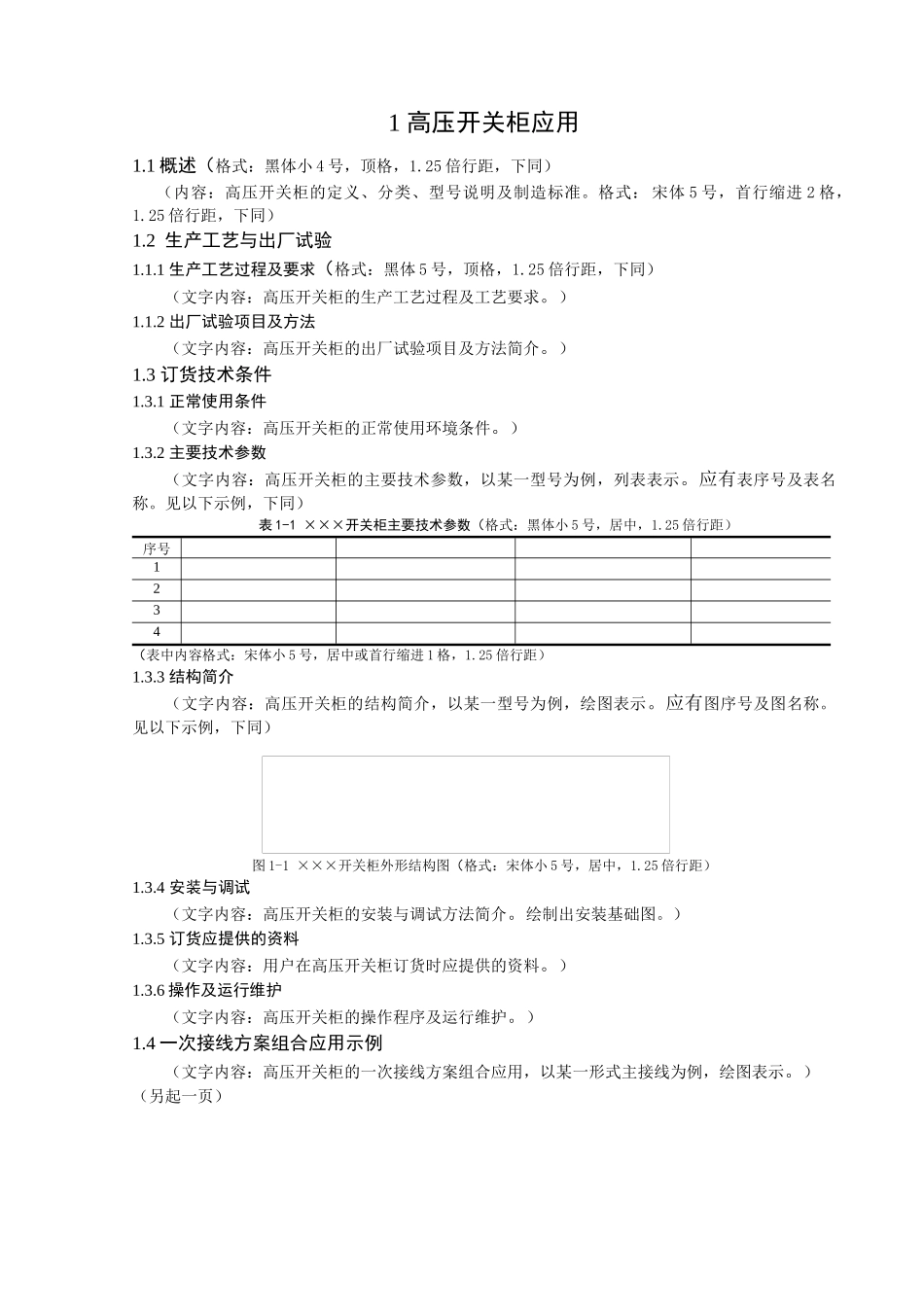

扬州大学广陵学院2008～2009学年第二学期电气80601班供电工程工艺实习暨电气80602班电气设备工艺实习指导书一、实习目的1.加深对供电工程课程有关内容的理解；2.锻炼与提高实践动手能力与自学能力；3.了解常用高低压开关柜及箱变的生产工艺过程及其新产品、新工艺，拓宽知识面。二、实习要求（一）知识1.熟悉常用高低压开关柜及箱变的结构、性能特点；2.了解成套设备元器件的装配、调试过程及要求。（二）技能1.能熟练阅读开关柜二次接线的安装图，掌握二次接线的安装、调试工艺；2.能正确选用高低压开关柜及箱变。（三）能力1.能独立完成一般开关柜二次安装图的设计与配线工作；2.具备组织高低压开关柜及箱变的订货、安装、调试及验收的初步能力。三、实习内容与日程安排1.实习内容及地点①成套设备生产工艺认识实习，地点：校外各电气设备生产厂家；②成套设备生产工艺安装实习，地点：校内电气技术实验室。2.实习日程安排（见下表）表1实习日程总体安排班级日期电气80601电气806022009年7月6日～7月10日校外认识实习校外认识实习2009年9月7日～9月14日校内安装实习校内安装实习表2校外实习日程安排（1周）时间地点实习内容第一天上午扬州帝一电气有限公司入厂教育下午高低压开关柜一次接线设计与安装工艺技术讲座；下车间：熟悉一次接线安装工艺第二天上午扬州帝一电气有限公司技术讲座：电线电缆制作工艺、用途及发展；下车间：参观线缆生产车间下午广陵学院机房写实习报告第三天上午扬州北辰电气设备有限公司入厂教育下午高低压开关柜二次接线设计与安装工艺技术讲座；下车间：熟悉二次接线安装工艺第四天上午扬州白云电器开关柜生产新工艺、新产品技术讲座；下车间：熟悉开关柜新工艺、新产品下午广陵学院机房写实习报告第五天上午广陵学院机房整理实习报告下午整理实习报告表3校内实习日程安排（1周）时间地点实习内容第一天上午模拟变电所实验室布置实习任务，熟悉配电屏及各电器元件结构性能下午配电屏二次接线图设计与安装工艺讲座第二天上午整理配电屏，初步完成主接线及二次接线的方案的设计，绘出草图。完成二次安装图的绘制。下午验收二次接线安装图，领实习工具材料，安装配电屏。第三天全天安装配电屏。第四天上午安装配电屏。下午验收第五天上午电气CAD实验室写实习报告下午实习考核四、实习考核按实习期间表现、实习考核和实习报告综合评分，成绩为五级分制。五、实习指导教师袁如明（负责校外认识实习）蒋步军（负责校内安装实习）1高压开关柜应用1.1概述（格式：黑体小4号，顶格，1.25倍行距，下同）（内容：高压开关柜的定义、分类、型号说明及制造标准。格式：宋体5号，首行缩进2格，1.25倍行距，下同）1.2生产工艺与出厂试验1.1.1生产工艺过程及要求（格式：黑体5号，顶格，1.25倍行距，下同）（文字内容：高压开关柜的生产工艺过程及工艺要求。）1.1.2出厂试验项目及方法（文字内容：高压开关柜的出厂试验项目及方法简介。）1.3订货技术条件1.3.1正常使用条件（文字内容：高压开关柜的正常使用环境条件。）1.3.2主要技术参数（文字内容：高压开关柜的主要技术参数，以某一型号为例，列表表示。应有表序号及表名称。见以下示例，下同）表1-1×××开关柜主要技术参数（格式：黑体小5号，居中，1.25倍行距）序号1234（表中内容格式：宋体小5号，居中或首行缩进1格，1.25倍行距）1.3.3结构简介（文字内容：高压开关柜的结构简介，以某一型号为例，绘图表示。应有图序号及图名称。见以下示例，下同）图1-1×××开关柜外形结构图（格式：宋体小5号，居中，1.25倍行距）1.3.4安装与调试（文字内容：高压开关柜的安装与调试方法简介。绘制出安装基础图。）1.3.5订货应提供的资料（文字内容：用户在高压开关柜订货时应提供的资料。）1.3.6操作及运行维护（文字内容：高压开关柜的操作程序及运行维护。）1.4一次接线方案组合应用示例（文字内容：高压开关柜的一次接线方案组合应用，以某一形式主接线为例，绘图表示。）（另起一页）2低压配电屏应用2.1概述（格式：黑体小4号，顶格，1.25倍行距，下同）（内容：低压配电屏的定义、分类、型号说明及制造标准。格式：...
