汽车覆盖件冲压工艺设计VIP免费

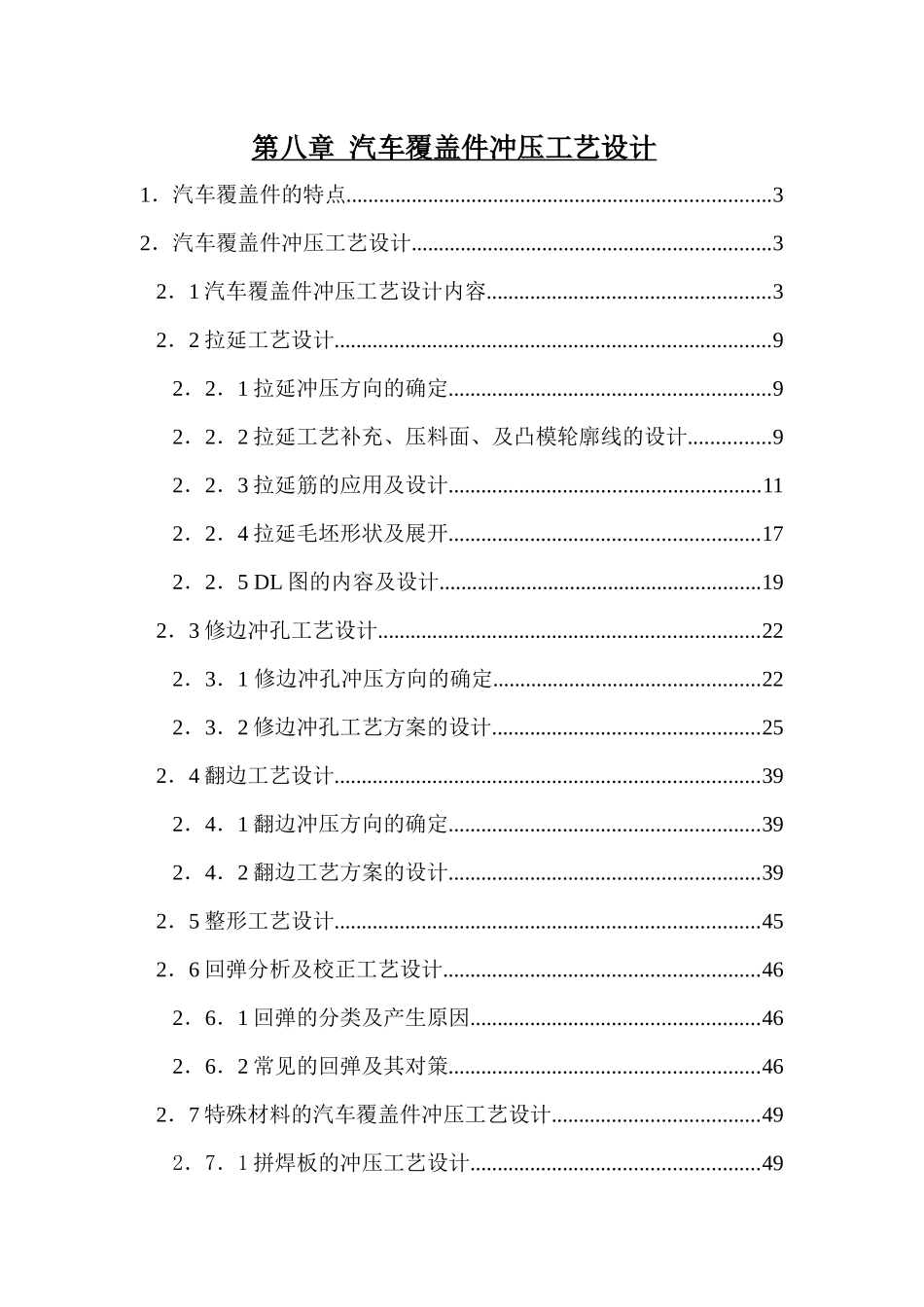

第八章汽车覆盖件冲压工艺设计1．汽车覆盖件的特点..............................................................................32．汽车覆盖件冲压工艺设计..................................................................32．1汽车覆盖件冲压工艺设计内容....................................................32．2拉延工艺设计................................................................................92．2．1拉延冲压方向的确定...........................................................92．2．2拉延工艺补充、压料面、及凸模轮廓线的设计...............92．2．3拉延筋的应用及设计.........................................................112．2．4拉延毛坯形状及展开.........................................................172．2．5DL图的内容及设计...........................................................192．3修边冲孔工艺设计......................................................................222．3．1修边冲孔冲压方向的确定.................................................222．3．2修边冲孔工艺方案的设计.................................................252．4翻边工艺设计..............................................................................392．4．1翻边冲压方向的确定.........................................................392．4．2翻边工艺方案的设计.........................................................392．5整形工艺设计..............................................................................452．6回弹分析及校正工艺设计..........................................................462．6．1回弹的分类及产生原因.....................................................462．6．2常见的回弹及其对策.........................................................462．7特殊材料的汽车覆盖件冲压工艺设计......................................492．7．1拼焊板的冲压工艺设计.....................................................492．7．2复合板的冲压工艺设计.....................................................522．7．2铝合金板的冲压工艺设计.................................................533．汽车覆盖件典型零件冲压工艺分析及方案..............................553．1顶盖的冲压工艺分析及方案......................................................553．2后围外板的冲压工艺分析及方案..............................................553．3车门外板的冲压工艺分析及方案..............................................563．4长头车前围外板的冲压工艺分析及方案..................................563．5油底壳的冲压工艺分析及方案..................................................571．汽车覆盖件的特点（内容见原书）2．汽车覆盖件冲压工艺设计2．1汽车覆盖件冲压工艺设计内容随着人们对汽车覆盖件冲压工艺设计重要性认识的加深，覆盖件冲压工艺的设计内容已经不再局限于简单的工艺排序及拉延补充，而是深入到模具设计、模具制造、乃至模具及冲压件检查等各个方面。目前，汽车覆盖件冲压工艺设计的内容主要包括：1．确定基准点及与冲模中心的关系所谓基准点是指基于汽车产品坐标系，位于汽车覆盖件表面或接近汽车覆盖件表面，用于反映汽车覆盖件在模具中的位置关系的一个空间坐标点。基准点的设定需注意：①基准点应尽量取在汽车覆盖件的坐标交点上，其坐标值最好是整数。②如将基准点放在汽车覆盖件表面，则要尽量放在平滑的表面上。③标记方法：按汽车覆盖件相对与冲压方向的旋转情况分为以下三种情况：⑴汽车覆盖件相对与冲压方向无旋转如图19.8-3所示，需在图中画上坐标线，标注坐标线尺寸，指出下一条坐标线的方向，并标记基准点。图19.8-3⑵汽车覆盖件相对与冲压方向有一次旋转如图19.8-3所示，需在图中画上坐标线，标...
