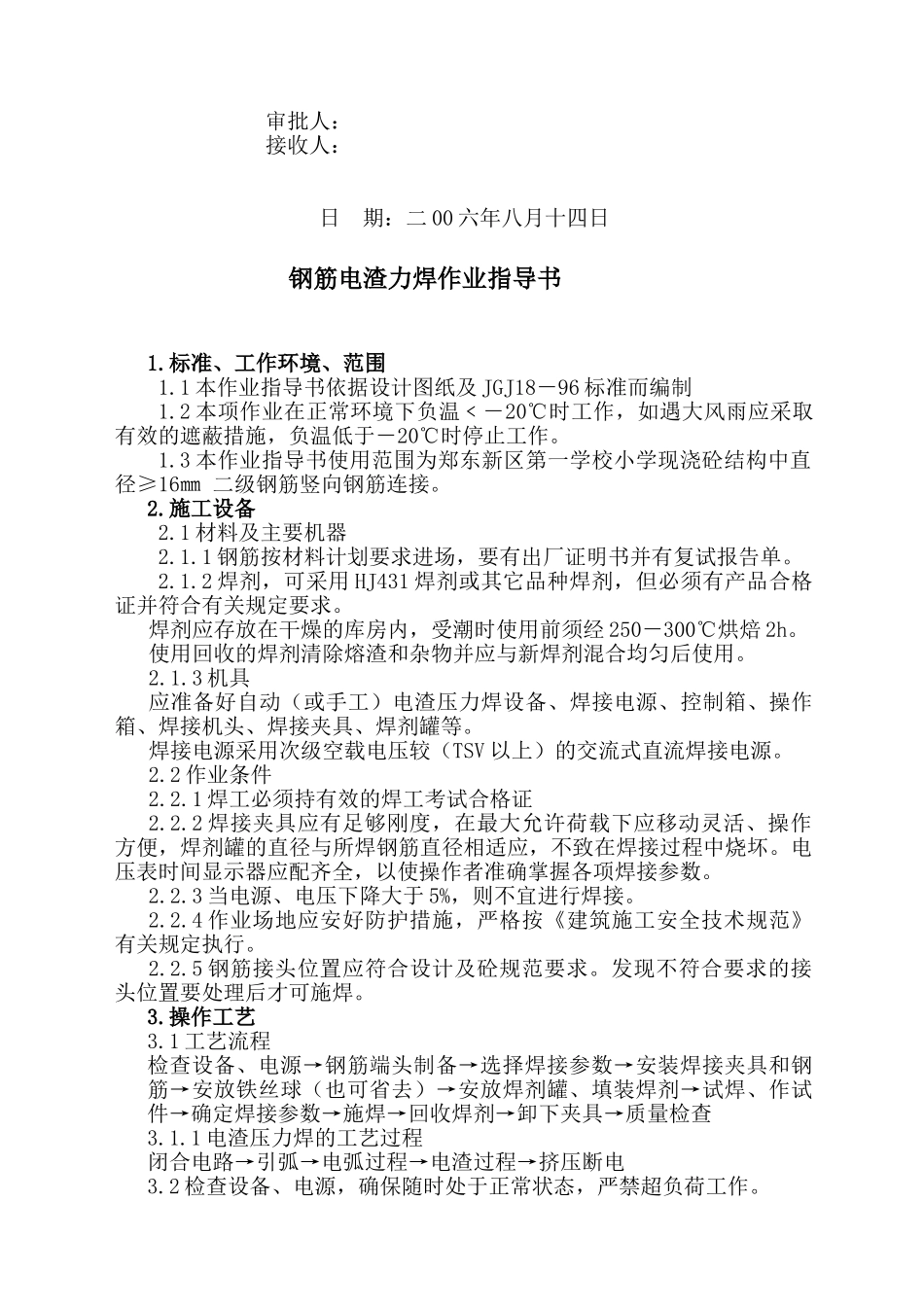

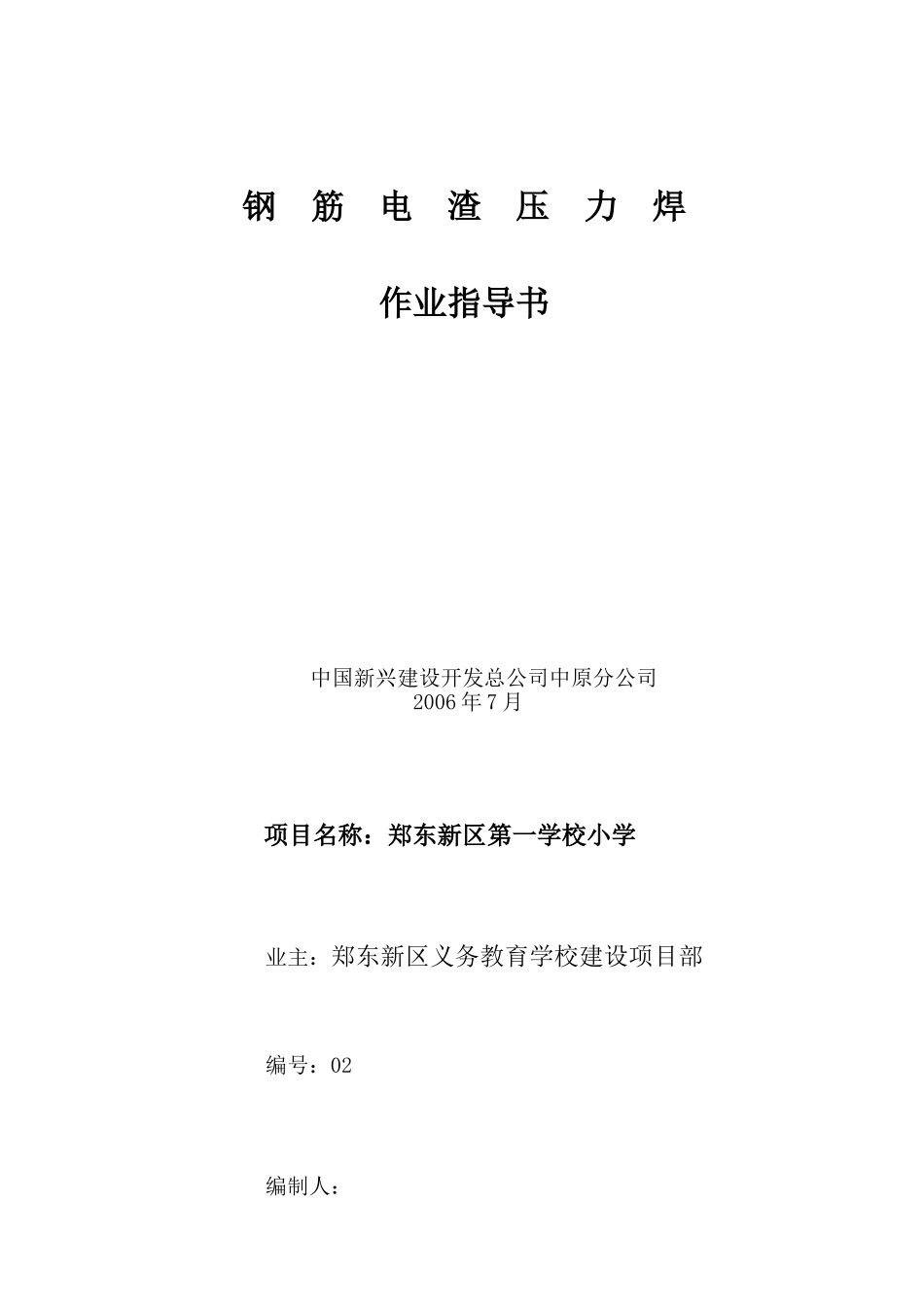

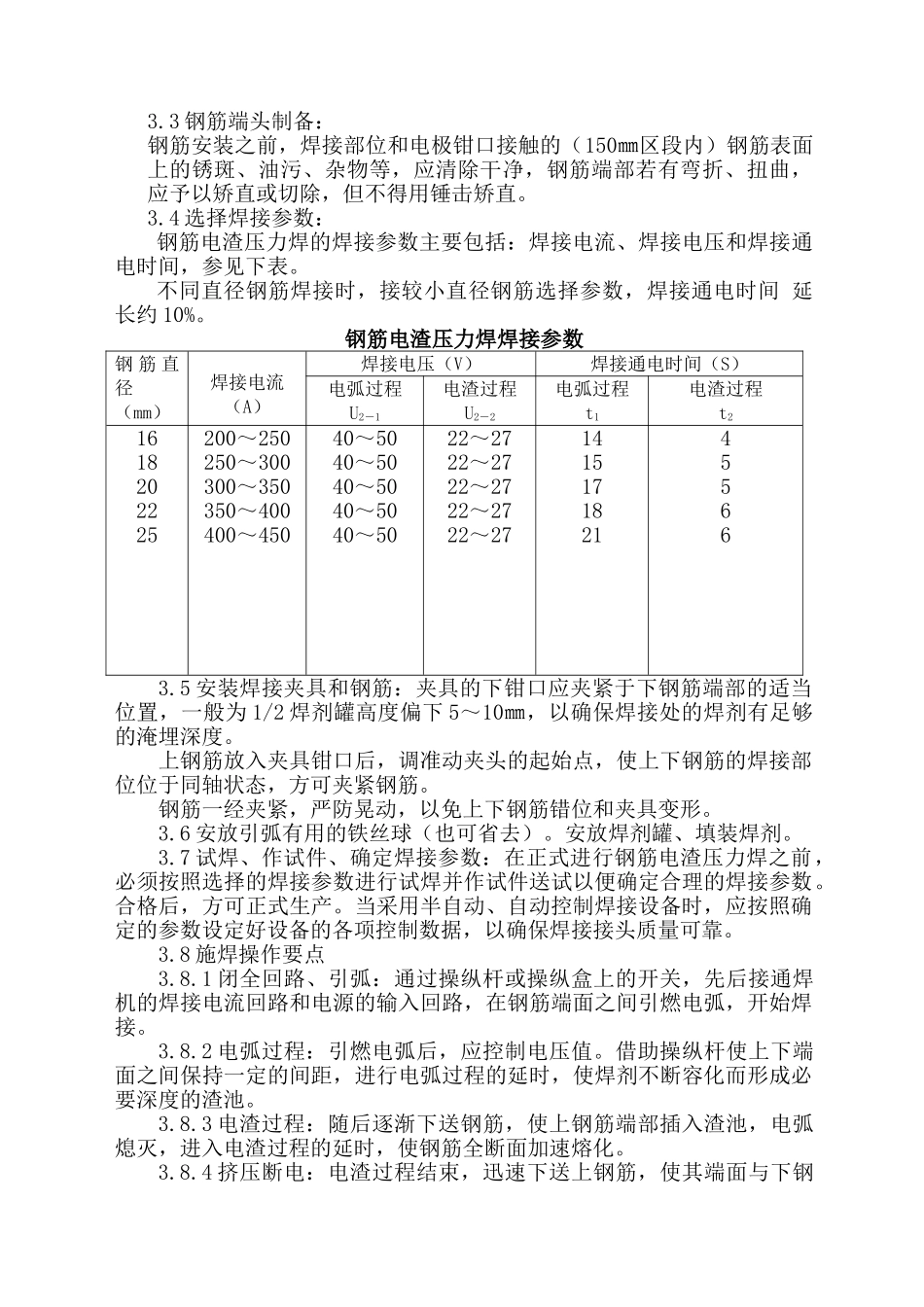

钢筋电渣压力焊作业指导书中国新兴建设开发总公司中原分公司2006年7月项目名称：郑东新区第一学校小学业主：郑东新区义务教育学校建设项目部编号：02编制人：审批人：接收人：日期：二00六年八月十四日钢筋电渣力焊作业指导书1.标准、工作环境、范围1.1本作业指导书依据设计图纸及JGJ18－96标准而编制1.2本项作业在正常环境下负温﹤－20℃时工作，如遇大风雨应采取有效的遮蔽措施，负温低于－20℃时停止工作。1.3本作业指导书使用范围为郑东新区第一学校小学现浇砼结构中直径≥16㎜二级钢筋竖向钢筋连接。2.施工设备2.1材料及主要机器2.1.1钢筋按材料计划要求进场，要有出厂证明书并有复试报告单。2.1.2焊剂，可采用HJ431焊剂或其它品种焊剂，但必须有产品合格证并符合有关规定要求。焊剂应存放在干燥的库房内，受潮时使用前须经250－300℃烘焙2h。使用回收的焊剂清除熔渣和杂物并应与新焊剂混合均匀后使用。2.1.3机具应准备好自动（或手工）电渣压力焊设备、焊接电源、控制箱、操作箱、焊接机头、焊接夹具、焊剂罐等。焊接电源采用次级空载电压较（TSV以上）的交流式直流焊接电源。2.2作业条件2.2.1焊工必须持有效的焊工考试合格证2.2.2焊接夹具应有足够刚度，在最大允许荷载下应移动灵活、操作方便，焊剂罐的直径与所焊钢筋直径相适应，不致在焊接过程中烧坏。电压表时间显示器应配齐全，以使操作者准确掌握各项焊接参数。2.2.3当电源、电压下降大于5%，则不宜进行焊接。2.2.4作业场地应安好防护措施，严格按《建筑施工安全技术规范》有关规定执行。2.2.5钢筋接头位置应符合设计及砼规范要求。发现不符合要求的接头位置要处理后才可施焊。3.操作工艺3.1工艺流程检查设备、电源→钢筋端头制备→选择焊接参数→安装焊接夹具和钢筋→安放铁丝球（也可省去）→安放焊剂罐、填装焊剂→试焊、作试件→确定焊接参数→施焊→回收焊剂→卸下夹具→质量检查3.1.1电渣压力焊的工艺过程闭合电路→引弧→电弧过程→电渣过程→挤压断电3.2检查设备、电源，确保随时处于正常状态，严禁超负荷工作。3.3钢筋端头制备：钢筋安装之前，焊接部位和电极钳口接触的（150㎜区段内）钢筋表面上的锈斑、油污、杂物等，应清除干净，钢筋端部若有弯折、扭曲，应予以矫直或切除，但不得用锤击矫直。3.4选择焊接参数：钢筋电渣压力焊的焊接参数主要包括：焊接电流、焊接电压和焊接通电时间，参见下表。不同直径钢筋焊接时，接较小直径钢筋选择参数，焊接通电时间延长约10%。钢筋电渣压力焊焊接参数钢筋直径（mm）焊接电流（A）焊接电压（V）焊接通电时间（S）电弧过程U2－1电渣过程U2－2电弧过程t1电渣过程t21618202225200～250250～300300～350350～400400～45040～5040～5040～5040～5040～5022～2722～2722～2722～2722～271415171821455663.5安装焊接夹具和钢筋：夹具的下钳口应夹紧于下钢筋端部的适当位置，一般为1/2焊剂罐高度偏下5～10㎜，以确保焊接处的焊剂有足够的淹埋深度。上钢筋放入夹具钳口后，调准动夹头的起始点，使上下钢筋的焊接部位位于同轴状态，方可夹紧钢筋。钢筋一经夹紧，严防晃动，以免上下钢筋错位和夹具变形。3.6安放引弧有用的铁丝球（也可省去）。安放焊剂罐、填装焊剂。3.7试焊、作试件、确定焊接参数：在正式进行钢筋电渣压力焊之前，必须按照选择的焊接参数进行试焊并作试件送试以便确定合理的焊接参数。合格后，方可正式生产。当采用半自动、自动控制焊接设备时，应按照确定的参数设定好设备的各项控制数据，以确保焊接接头质量可靠。3.8施焊操作要点3.8.1闭全回路、引弧：通过操纵杆或操纵盒上的开关，先后接通焊机的焊接电流回路和电源的输入回路，在钢筋端面之间引燃电弧，开始焊接。3.8.2电弧过程：引燃电弧后，应控制电压值。借助操纵杆使上下端面之间保持一定的间距，进行电弧过程的延时，使焊剂不断容化而形成必要深度的渣池。3.8.3电渣过程：随后逐渐下送钢筋，使上钢筋端部插入渣池，电弧熄灭，进入电渣过程的延时，使钢筋全断面加速熔化。3.8.4挤压断电：电渣过程结束，迅速下送上钢筋，使其端面与下钢筋端面相互接触，趁热排除熔渣和熔化金属，同时切断焊接电源。...
