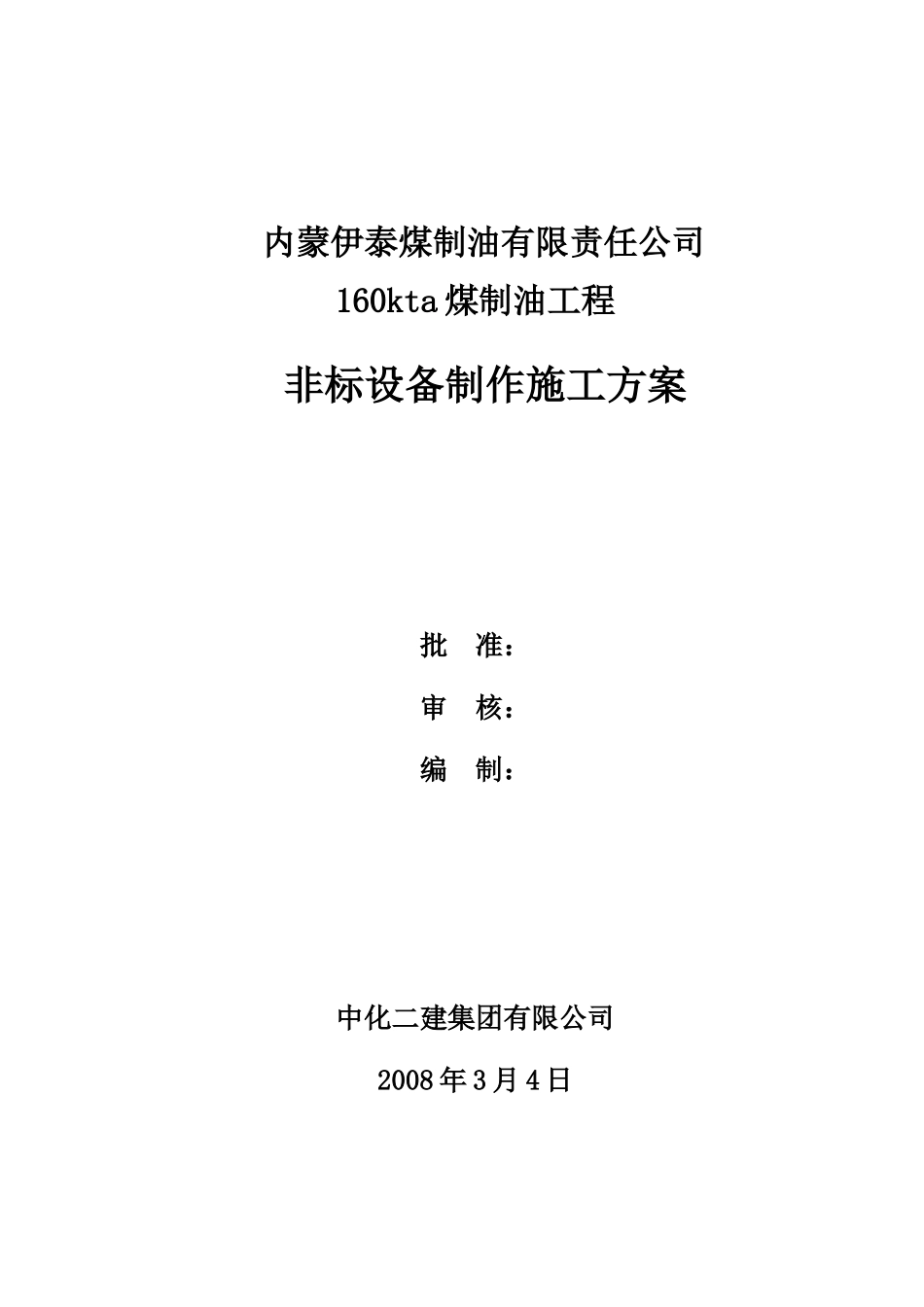

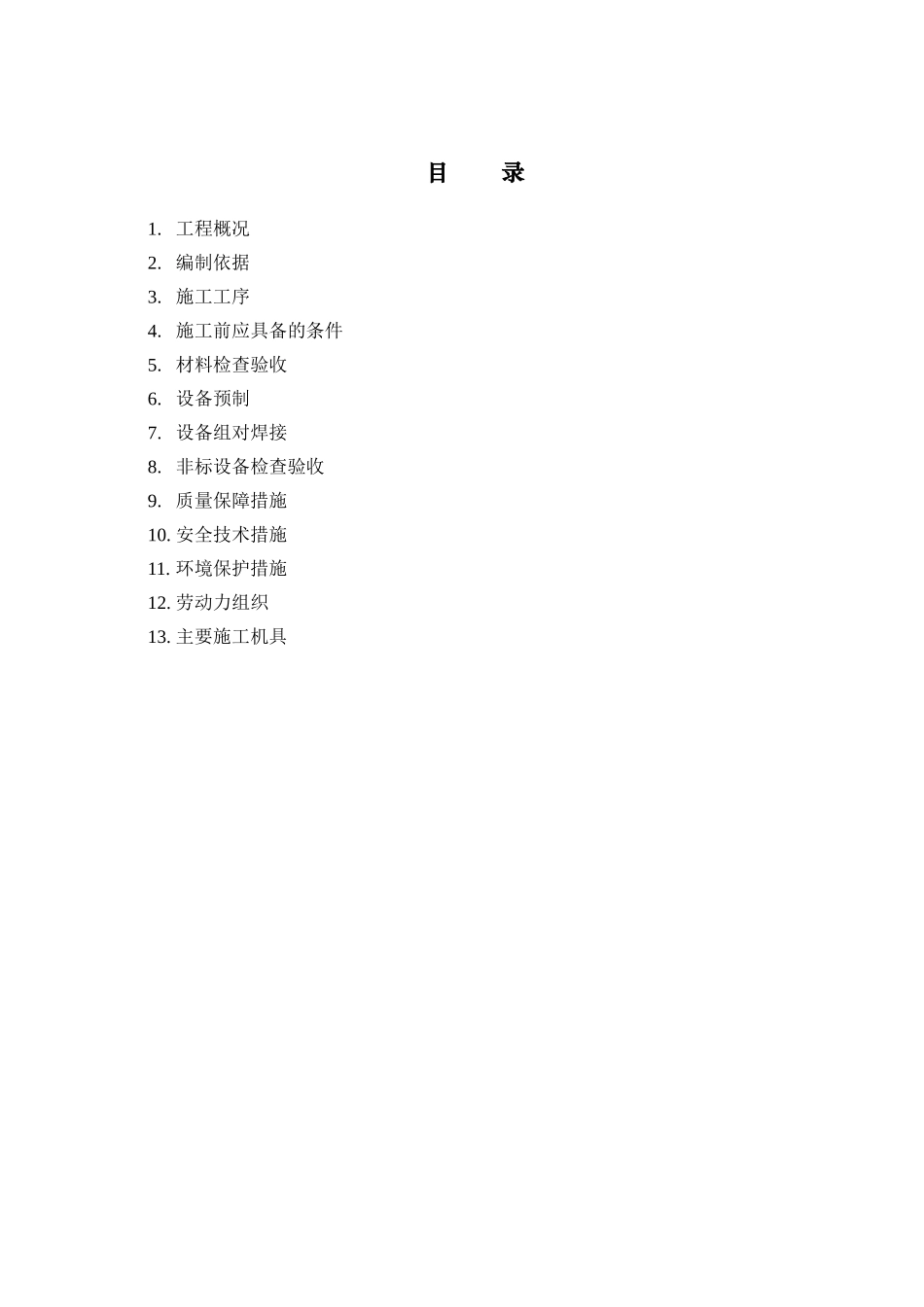

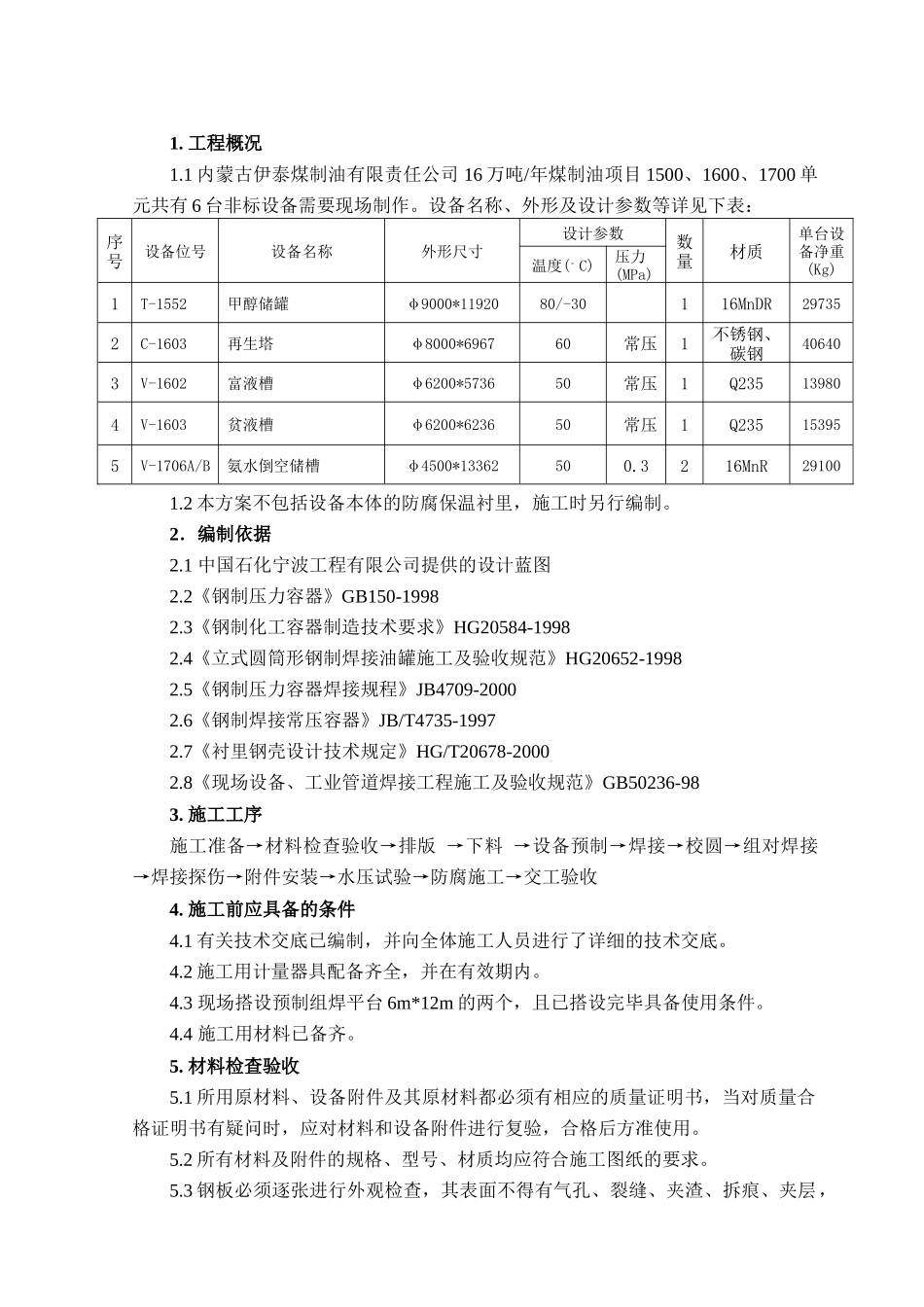

内蒙伊泰煤制油有限责任公司160kta煤制油工程非标设备制作施工方案批准：审核：编制：中化二建集团有限公司2008年3月4日目录1.工程概况2.编制依据3.施工工序4.施工前应具备的条件5.材料检查验收6.设备预制7.设备组对焊接8.非标设备检查验收9.质量保障措施10.安全技术措施11.环境保护措施12.劳动力组织13.主要施工机具1.工程概况1.1内蒙古伊泰煤制油有限责任公司16万吨/年煤制油项目1500、1600、1700单元共有6台非标设备需要现场制作。设备名称、外形及设计参数等详见下表：序号设备位号设备名称外形尺寸设计参数数量材质单台设备净重(Kg)温度(。C)压力(MPa)1T-1552甲醇储罐φ9000*1192080/-30116MnDR297352C-1603再生塔φ8000*696760常压1不锈钢、碳钢406403V-1602富液槽φ6200*573650常压1Q235139804V-1603贫液槽φ6200*623650常压1Q235153955V-1706A/B氨水倒空储槽φ4500*13362500.3216MnR291001.2本方案不包括设备本体的防腐保温衬里，施工时另行编制。2．编制依据2.1中国石化宁波工程有限公司提供的设计蓝图2.2《钢制压力容器》GB150-19982.3《钢制化工容器制造技术要求》HG20584-19982.4《立式圆筒形钢制焊接油罐施工及验收规范》HG20652-19982.5《钢制压力容器焊接规程》JB4709-20002.6《钢制焊接常压容器》JB/T4735-19972.7《衬里钢壳设计技术规定》HG/T20678-20002.8《现场设备、工业管道焊接工程施工及验收规范》GB50236-983.施工工序施工准备→材料检查验收→排版→下料→设备预制→焊接→校圆→组对焊接→焊接探伤→附件安装→水压试验→防腐施工→交工验收4.施工前应具备的条件4.1有关技术交底已编制，并向全体施工人员进行了详细的技术交底。4.2施工用计量器具配备齐全，并在有效期内。4.3现场搭设预制组焊平台6m*12m的两个，且已搭设完毕具备使用条件。4.4施工用材料已备齐。5.材料检查验收5.1所用原材料、设备附件及其原材料都必须有相应的质量证明书，当对质量合格证明书有疑问时，应对材料和设备附件进行复验，合格后方准使用。5.2所有材料及附件的规格、型号、材质均应符合施工图纸的要求。5.3钢板必须逐张进行外观检查，其表面不得有气孔、裂缝、夹渣、拆痕、夹层，边缘不得有重皮等缺陷。5.4钢板表面锈蚀减薄量、划痕深度与钢板实际负偏差之和，不得超过0.8mm。5.5设备封头外观检查应符合以下条件：5.5.1椭圆封头直边上的纵向皱折深度不得大于1.5mm。5.5.2封头上任一点最小壁厚不得小于设计厚度的90%。5.5.3封头尺寸允许偏差见下表：封头尺寸允许偏差封头公称直径DN直径允许偏差ΔDN不圆度e表面凹凸量c曲面高允许偏差Δh12600~3000±6≤9≤4±163200~4000±6≤10≤4±205.6焊条应按批号、规格、类别验收，焊条表面应无药皮脱落、偏芯、焊芯生锈等现象。5.7经检查合格的材料应根据其规格及材质分类存放、妥善保管。6.设备预制6.1钢板切割加工：不锈钢板采用等离子加工，碳钢板、16MnR、16MnDR钢板采用氧炔焰切割加工。6.2钢板边缘加工面应平滑，不得有夹渣、分层、裂纹及熔渣等缺陷。火焰切割坡口产生的表面硬化层应磨除。6.3气割坡口的表面应符合下列要求见下表：气割坡口的表面质量要求类别定义质量要求平面度表面凹凸程度凹凸度小于等于2.5%板厚粗糙度表面粗糙度Ra50(μm)凹坑局部粗糙度增大凹坑宽度小于等于50mm6.4纵向焊缝对接接头的间隙G应为0~3mm，钝边F应不大于1mm，坡口宽度W应为16~18mm，见下图：6.5环向焊缝对接接头的坡口角度a应为45±2.5°，钝边F不应大于2mm，间隙G应为0~1mm见下图：(其它坡口形式按图纸要求施工)纵向焊缝坡口形式环焊缝坡口形式6.6板材在卷制前均要压头，进料方向要垂直于滚轴，并用吊车辅助。6.7壁板卷制后，应立置在平台上用样板检查。垂直方向上用直样板检查，其间隙不得大于1mm；水平方向上用弧形样板检查，其间隙不得大于4mm。6.8壁板下料时尺寸允许偏差见以下图表：测量部位环向对接焊缝板长AB（CD）≥10000mm板长AB（CD）＜10000mm宽度AC、BD、EF±1.5±1长度AB、CD±2±1.5对角线之差|AD-BC|≤3≤2直线度AD、BC≤1≤1AB、CD≤2≤2AEBCFD7.设备组对焊接7.1塔类设备制作应满足下列要求：7.1.1塔类设备组装、焊接工作,应严...
