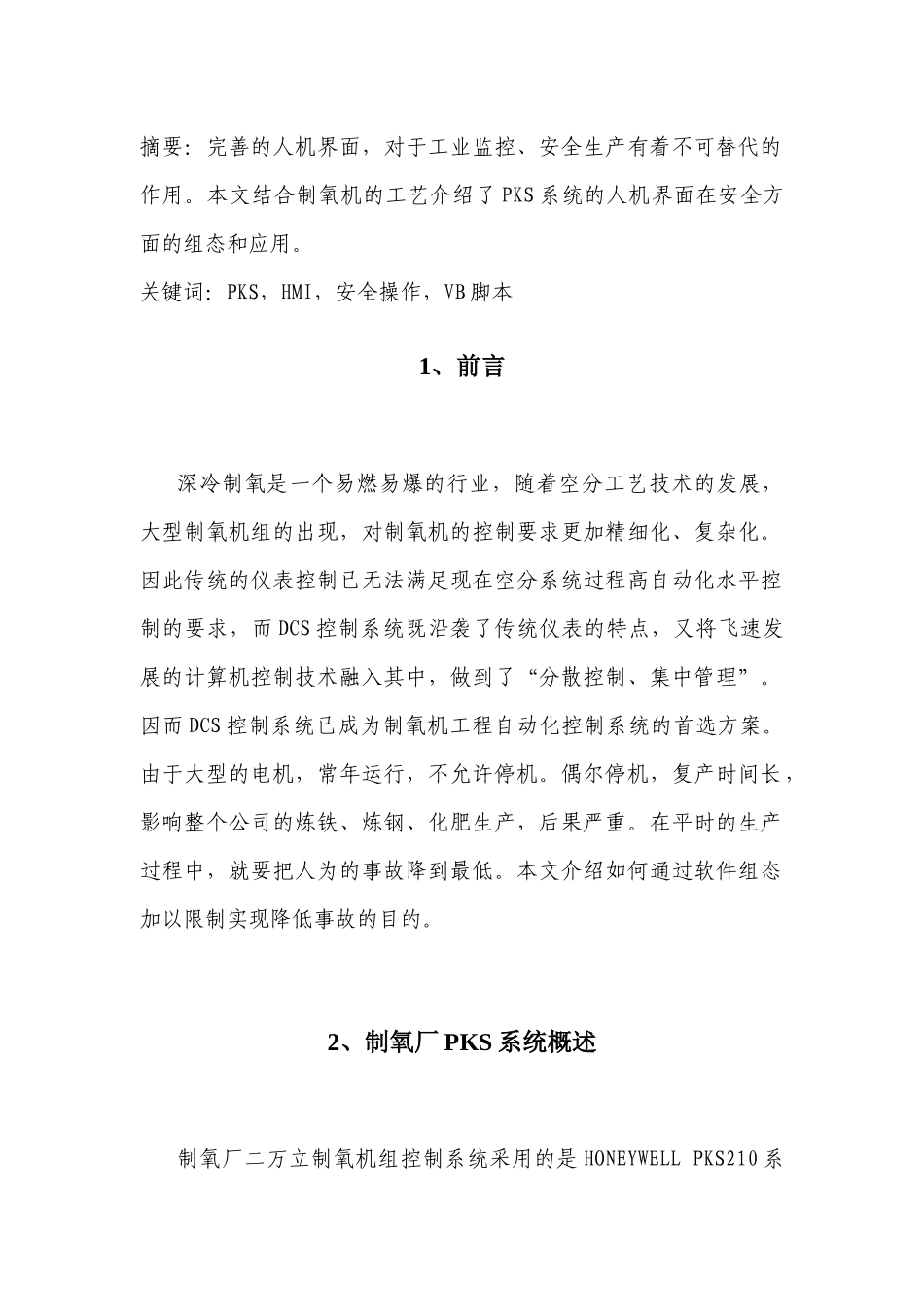

HoneywellExperionPKS系统监控界面下的安全操作北营制氧厂维检作业区王国海2009年11月10日摘要：完善的人机界面，对于工业监控、安全生产有着不可替代的作用。本文结合制氧机的工艺介绍了PKS系统的人机界面在安全方面的组态和应用。关键词：PKS，HMI，安全操作，VB脚本1、前言深冷制氧是一个易燃易爆的行业，随着空分工艺技术的发展，大型制氧机组的出现，对制氧机的控制要求更加精细化、复杂化。因此传统的仪表控制已无法满足现在空分系统过程高自动化水平控制的要求，而DCS控制系统既沿袭了传统仪表的特点，又将飞速发展的计算机控制技术融入其中，做到了“分散控制、集中管理”。因而DCS控制系统已成为制氧机工程自动化控制系统的首选方案。由于大型的电机，常年运行，不允许停机。偶尔停机，复产时间长，影响整个公司的炼铁、炼钢、化肥生产，后果严重。在平时的生产过程中，就要把人为的事故降到最低。本文介绍如何通过软件组态加以限制实现降低事故的目的。2、制氧厂PKS系统概述制氧厂二万立制氧机组控制系统采用的是HONEYWELLPKS210系统。PKS系统是HONEYWELL公司推出的新一代过程控制系统，可通过CONTROLBUILDER图形组态工具生成控制策略，而且能通过CONTROLBUILDER下装和监视控制策略。通过HMIdisplayBuilde面向对象的全集成化用户画面组态工具，生成用户专用的显示图形画面。动态显示画面，可以简单地通过鼠标点击组态生成。当某事件触发时，可通过HMIdisplayBuilde中的VBSCRIPT来实现触发动作的完成。HMIdisplayBuilder是PKS系统的HMI人机界面的组态软件。友好的组态环境，强大编程和显示功能，集成了微软的VB脚本编辑器，可以实现绝大多数的人机画面组态，点细目、预置的操作面板和功能块监控画面，给组态节约了时间，同时也给操作带来了最为详尽的操作功能。2．1PKS系统典型拓朴结构图2PMI/O系统典型拓朴结构2.2ExperionPKSPMI/O典型系统硬件概貌PMIO组成不同的硬件，下面的表格确定了一体化的PMIO设备的硬件配置：硬件构成描述PMI/O控制柜单或双通路的装置柜，用来装配过程控制机架，IOP卡件箱，电源系统以及FTA安装通道。IO链接接口模块(IOLIM)双槽宽度的模块安装在监控或者冗余混合控制器机架上，在ExperionPKS控制环境和PMIO处理器以及FTA之间起通路网关的作用。IO链接接口电缆IOLIM和PMIO卡件箱互连电缆。PMI/O卡件箱兼容7槽或15槽的IOP卡件I/O处理器(IOP)插入式IO处理器卡件，和FTA终端装置一起，执行输入输出扫描和处理各种现场IO设备。现场终端接线装置(FTA)为现场信号线提供接线端,保险丝，继电器，电阻保护FTA电路。FTA电缆实现FTA和组合IOP之间的互连远程IO扩展器通过使用光纤连接器和电缆，能够把一个IOP卡件箱和远程FTA连接，距离最长为8km。电源系统电源模块为PMIO卡件箱和组合设备提供24Vdc冗余电源可以使用备份电源，实现电源不间断。表1ExperionPKSPMI/O典型系统硬件概貌3、常规安全组态的操作和解决方案3．1station之间的安全组态如果一个服务器带有两台Sation，每台Station不允许相互操作，就可以给这两台Station分配不同的区域，安全隔离。图1Station的区域分配Fig.1AreadistributionofStation图1中有四个区域，Station1有三个区域的操作权限。3.2两态点联锁安全解除电机、风机、水泵、电磁阀等两态操作点的当其产生联锁时，如何快速安全的使某一个设备摘除，是十分重要的，尽量不去修改ControlBuilder中的程序。下图为在Station中旁路联锁点。图2Bool点联锁解除Fig.2Boolpointstoliftinterlock3.3调节阀的联锁安全解除和点的安全限位下图为在Station中解除联锁图3Pid联锁解除Fig.3InterlockingliftingPid下图为在Station中限制其SP的输入范围，可以有效的防止输入错误。图4Pid的SP限位Fig.4SetPointInputRange下图为在Station中设置SafeOutput值和PV、OP的输入范围。图5Pid的PV、OP限位Fig.5PVandOPInputRange3.4、默认的几个操作级别：MNGR、ENGR、OPER不同的操作权限可以防止操作工对重要参数组态的改动，保护程序的完整性。点Station中状态栏上的Oper，出现下图的不权限切换对话框。图6权限切换Fig.6Switchingpower3.5、Station的全屏显示，禁...
