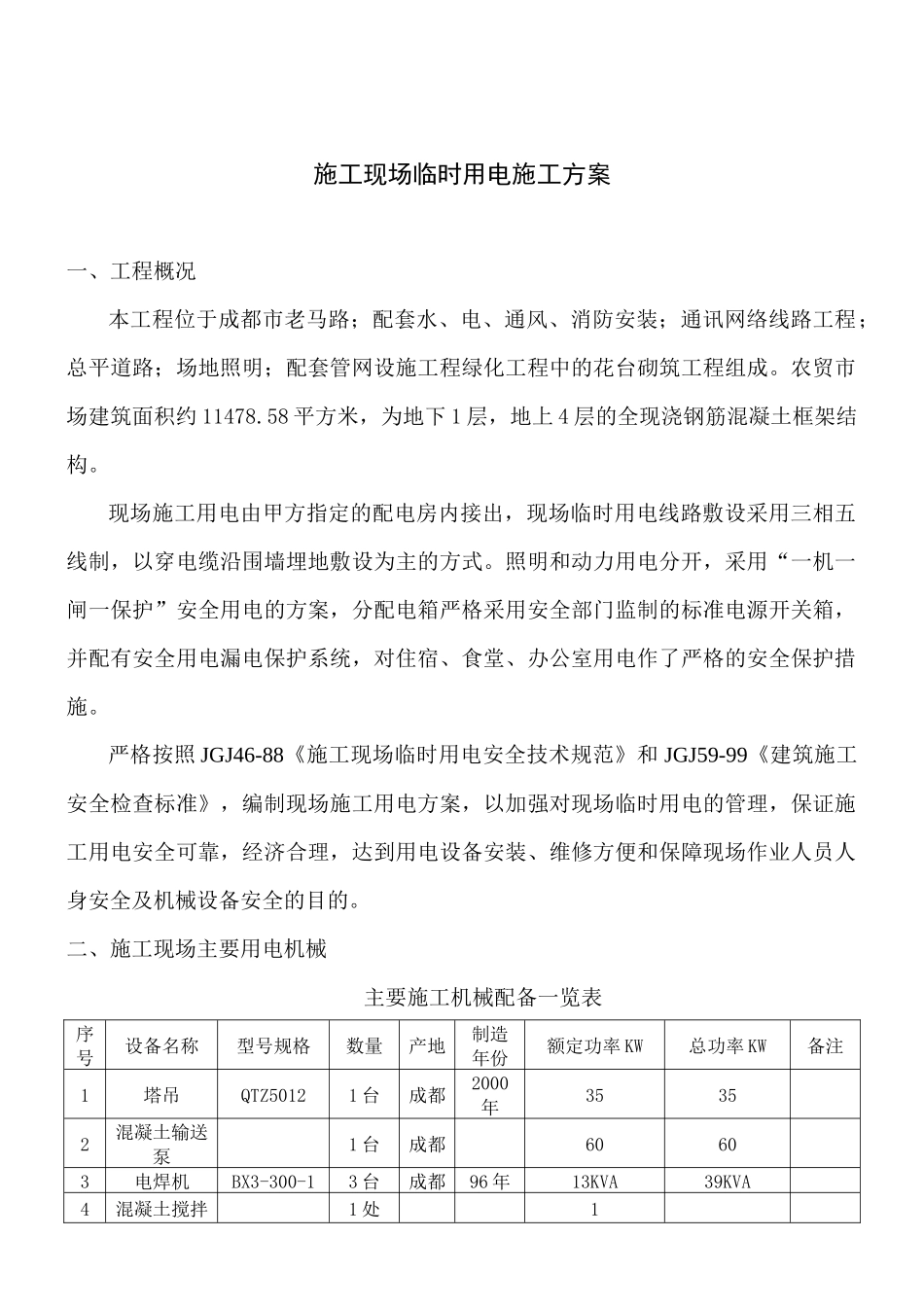

施工现场临时用电施工方案一、工程概况本工程位于成都市老马路；配套水、电、通风、消防安装；通讯网络线路工程；总平道路；场地照明；配套管网设施工程绿化工程中的花台砌筑工程组成。农贸市场建筑面积约11478.58平方米，为地下1层，地上4层的全现浇钢筋混凝土框架结构。现场施工用电由甲方指定的配电房内接出，现场临时用电线路敷设采用三相五线制，以穿电缆沿围墙埋地敷设为主的方式。照明和动力用电分开，采用“一机一闸一保护”安全用电的方案，分配电箱严格采用安全部门监制的标准电源开关箱，并配有安全用电漏电保护系统，对住宿、食堂、办公室用电作了严格的安全保护措施。严格按照JGJ46-88《施工现场临时用电安全技术规范》和JGJ59-99《建筑施工安全检查标准》，编制现场施工用电方案，以加强对现场临时用电的管理，保证施工用电安全可靠，经济合理，达到用电设备安装、维修方便和保障现场作业人员人身安全及机械设备安全的目的。二、施工现场主要用电机械主要施工机械配备一览表序号设备名称型号规格数量产地制造年份额定功率KW总功率KW备注1塔吊QTZ50121台成都2000年35352混凝土输送泵1台成都60603电焊机BX3-300-13台成都96年13KVA39KVA4混凝土搅拌1处1站5插入式振动器HZ6X-5010台成都99年1.1116平板振动器BL102台成都99年1.53.07电渣压力焊机MBX5004台成都96年40KVA160KVA8对焊机100型2台成都99年100KVA200KVA9弯钢机CJ7-452台成都99年3.06.010切断机GQ40A2台成都98年5.51111调直机GT4/82台成都98年7.51512圆盘锯MJ1062台成都99年6.012.013刨木机MB9041台成都99年7.57.514镝灯2台成都3.5715照明用电1516安装用电60三、施工临时用电计算：（一）总用电量计算电动机额定功率ΣP1=444.5KW电焊机额定功率ΣP2=599KVA照明用电按动力用电的10%计算：P计1.05×1.1(K1ΣP1/COSΦ+K2ΣP2)K1=0.7K2=0.6COSΦ=0.75P计=1.05×1.1(0.7×444.5/0.75+0.6×599)=894.3KVA实际施工中应合理安排机械设备的工作时间，砼浇筑时间同电渣压力焊、对焊的工作时间错开。因而实际用电量按同期使用系数0.7。（二）变压器的选择业主已为现场施工配备了一台400KVA的配电柜，根据现场用电实际情况还应再配一台500KVA的配电柜才能满足施工要求。为保证工程质量，现场配备一台120KW发电机，并与市电进行连锁，为停电应急用，不影响施工。为了使各分支电路电荷基本均衡，电路从配电总屏出来后，分别按4路供电（一路供办公用电，一路供生产用电；另一配电柜出来的线一路供生活区用电，另一路供生产用电），并对每一支路实施独立设置断路控制。具体供电线路走向为：第一路生产用电供塔吊1号、塔吊2号、北面钢筋房及木工房、商砼搅拌站；在第一路线路走向中的塔机1、塔机2及钢筋房、木工房、商品砼搅拌站等均设专用配电箱，所有用电均由箱中引出。第二条办公用电线路主要供办公区和管理人员住宿区用电。第三条供电线路中生产用电线路主要供塔机3、塔机5、塔机6及行政楼外的钢筋房、木工房，每个用电点为一个专用配电箱引出用电线。第四条供电线路中生活用电主要是供厕所、浴室、食堂、及民工宿舍区；施工楼层用电从两条生产用电线路中引出并设成为2条供电线路；安装、装修用电从首层配电箱及各楼层开关箱处接线，为了保证供电质量，防止架空线与水平、垂直运输等机具的相互干扰。同时为施工现场的标准化、文明化管理创造有利条件，输电线路在非围墙边均按埋地敷设，各主要供电线路沿墙均设支架架空敷设（详附图）。四、线路布置及线路截面选择（一）第一条生产供电总线截面选择（沿办公区方向的主线路）ΣP=544.5KWI=KC·ΣP/3·UCOSΦ=0.7×544.5×1000/1.723×380×0.75=776.1(A)选用BX3×175铜芯橡皮电缆线沿墙架设。各设备用电在此线上安装箱接入分电箱。(二)第二条生产供电总线截面选择(沿生活区方向的主线路)ΣP=375.5KWI=KC·ΣP/3·UCOSΦ=0.7×375.5×1000/1.723×380×0.75=535.276(A)选用BX3×175铜芯橡皮电缆线沿墙架设。各设备用电在此线上安装箱接入分电箱。（三）I支路截面选择计算I支路：塔吊ΣP=112KWI=KC·ΣP/3·UCOSΦ=0.7×112×1000/1.723×380×0.75=159.65(A)选用BX3×75+2×25铜...
