焊接工艺技术VIP免费

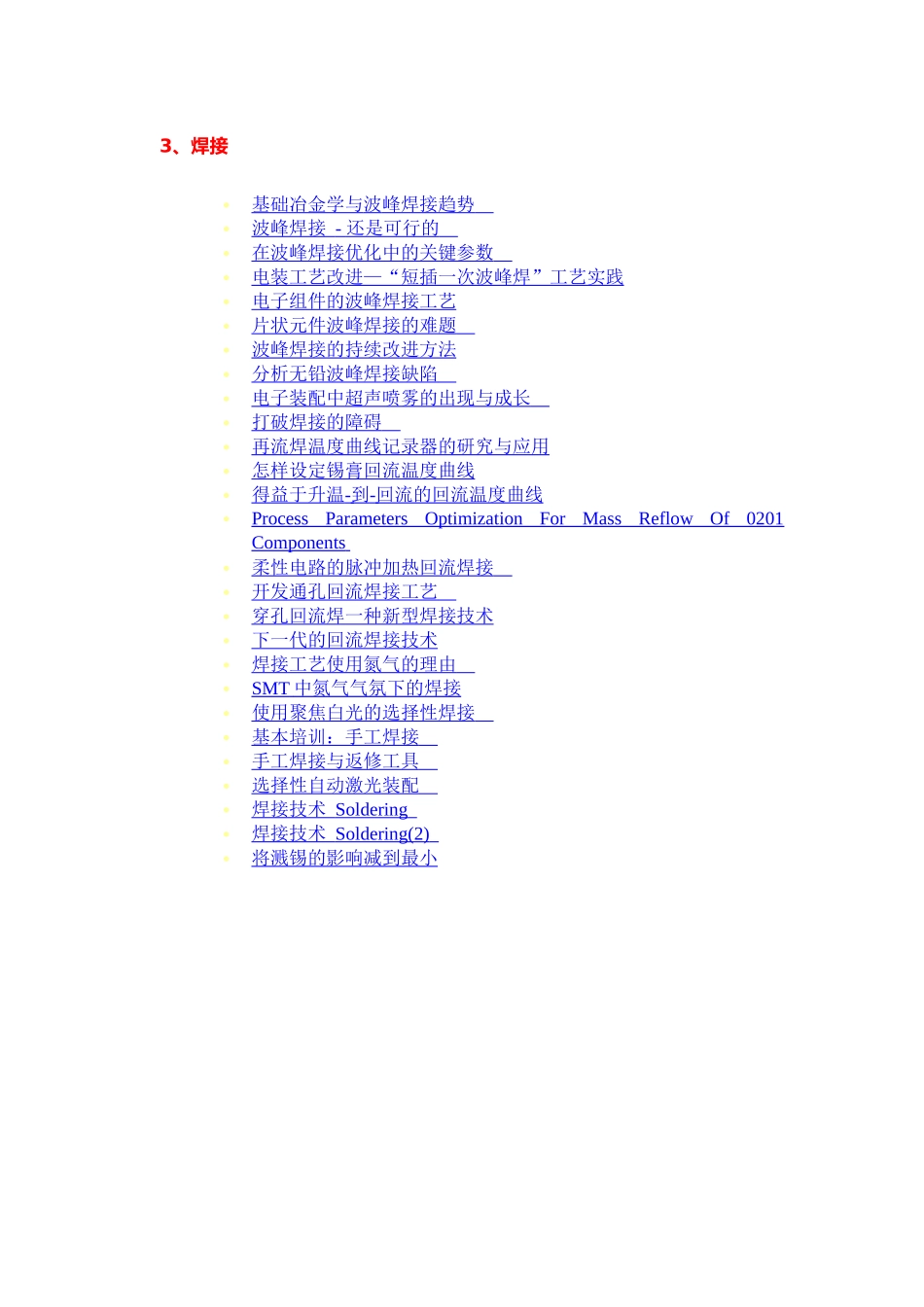

3、焊接基础冶金学与波峰焊接趋势波峰焊接-还是可行的在波峰焊接优化中的关键参数电装工艺改进—“短插一次波峰焊”工艺实践电子组件的波峰焊接工艺片状元件波峰焊接的难题波峰焊接的持续改进方法分析无铅波峰焊接缺陷电子装配中超声喷雾的出现与成长打破焊接的障碍再流焊温度曲线记录器的研究与应用怎样设定锡膏回流温度曲线得益于升温-到-回流的回流温度曲线ProcessParametersOptimizationForMassReflowOf0201Components柔性电路的脉冲加热回流焊接开发通孔回流焊接工艺穿孔回流焊一种新型焊接技术下一代的回流焊接技术焊接工艺使用氮气的理由SMT中氮气气氛下的焊接使用聚焦白光的选择性焊接基本培训：手工焊接手工焊接与返修工具选择性自动激光装配焊接技术Soldering焊接技术Soldering(2)将溅锡的影响减到最小基础冶金学与波峰焊接趋势ByJasonM.Smith本文介绍，为了使波峰焊接在电子工业中完全被接受，冶金学者、工业与主管机构必须一起工作，进行广泛的研究。自从开始，波峰焊接一直在不断地进化。在焊接中涉及的基本冶金学原理已经被许多非冶金人士所忽视，他们为了寻找满足今天要求和更加环境友好的适当材料。为了决定与理解对波峰焊接工艺中被广泛接受的焊锡作“插入式”替代的理论基础，作一些研究是必要的。因此在这里有必要回顾一下基础的冶金学原理，开发和理解为将来建议使用的替代材料。波峰焊接的进化从二十年代到四十年代，连接是使用焊接烙铁连线方法。印刷电路板(PCB)的发展需要一个更加经济和稳健的形成焊接连接的方法。最早的大规模焊接概念是在英国的浸焊(dipsoldering)。在八十年代，开发出被称为波峰焊接的概念。这个方法今天还广泛使用，但是机器和操作员控制已经变得更好了。焊接的基础仍然是相同的。焊接形成只是变化来满足设备的要求；可是，化学成分和理论动力学还是基本的和简单的。附着方法基本上只需要助焊剂，热和焊锡，以形成冶金连接。助焊剂用来清洁需要焊接的、已被氧化的表面。加热去掉助焊剂载体和减少温度冲击，将增加的热量加给构成电路装配的非类似的材料。在一个装配上发现的材料包括：塑料、陶瓷、金属、涂料、化学品及其广泛不同的化学成分。大规模的波峰焊接的使用为元件的可焊性提出一个关注的问题，因为需要第一次就产生适当的连接，并在装配上不进行返修，今天的产品不如过去那些较不复杂装配那么宽容。需要第一次就正确形成的可靠焊接点来经受PCB所暴露的环境。在保证适当信号传输、消除串音和不可接受的垂直波比的同时，必须分析每一种情况中引发的温度与机械应力。1最早的浸焊方法有一些问题：很难重新产生所希望的合格率；将板放在熔化的焊锡上在底下夹住气体，干扰热传导与焊锡接触；焊锡只能熔湿(wet)到金属表面；锡渣(氧化物与燃烧的助焊剂的化合物)必须撇去，不断地阻碍生产2。这一整套问题导致波峰焊接的引入。该方法使用从锡锅升起的熔化焊锡波或大块表面来汇合PCB，然后PCB从波上传送过去。波峰焊接缩短一半以上的接触时间。传送带系统通常在一个角度上，因此当板通过波峰时，不会夹住任何东西在PCB下面。这样倾斜也允许熔化的焊锡脱落进入锡锅，减少相邻焊接点之间的桥接。因为熔化的金属是从熔化池表面之下泵出的，只有清洁、无氧化的金属引入装配。焊接动力学当产生一个焊接点时所发生的反应在原理上是基本的。焊锡合金加热到其液相线区域，以提高焊接点的熔湿(wetting)。氧化物从金属表面去掉，以保证焊接点与带有助焊剂的熔化焊锡之间的清洁接触。然后助焊剂预热从PCB去掉助焊剂溶剂(一般为水或酒精)。需要增加的热量来克服PCB与熔化焊锡池之间的温度差。加热PCB来补偿温差差，不对元件引起伤害。PCB有必要的暴露金属区域，从波峰上通过。焊锡以适当的接合与熔湿角度熔湿到金属。表面能量与接触角度决定熔化的焊锡对暴露金属的附着。如果固体的表面能量相当高于液态和固体/液态界面表面能量的总和，那么液态熔湿并流走。毛细管作用使焊锡达到PCB的圆形电镀孔的顶面。在一些系统中，氮气惰性化的焊接环境用来提高熔湿/毛细管作用。这些孔通常连接装配中等电...
