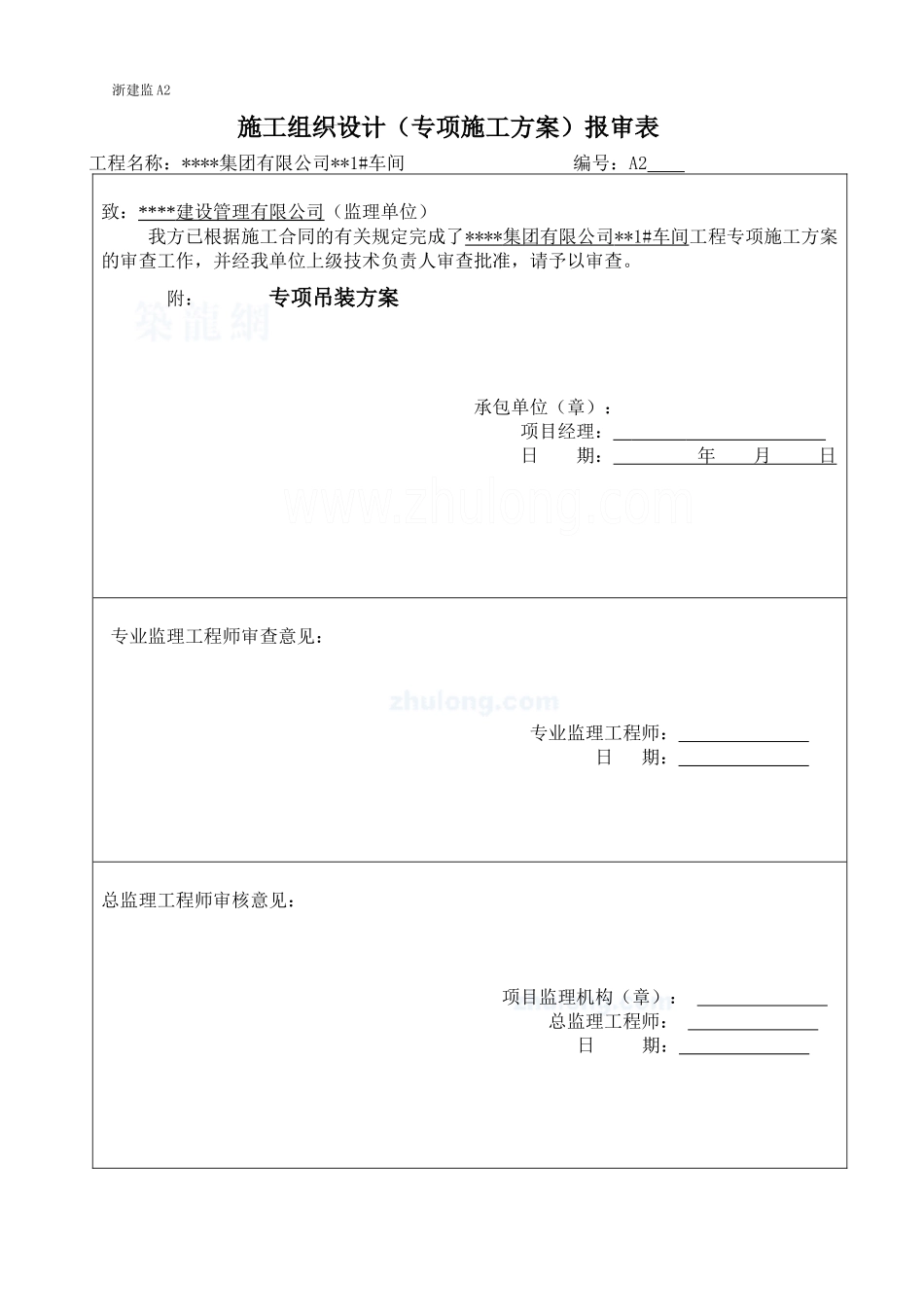

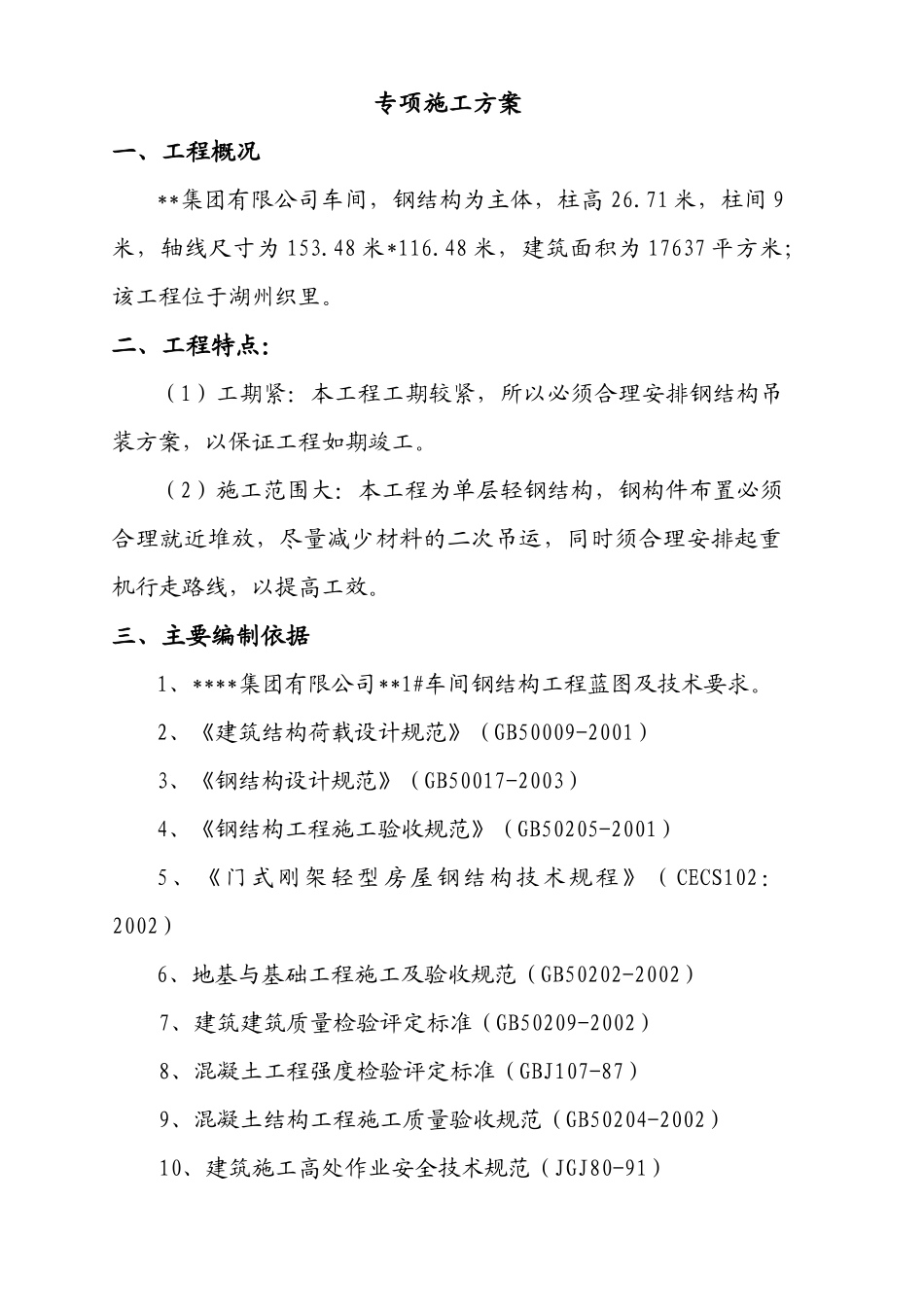

浙建监A2施工组织设计（专项施工方案）报审表工程名称：****集团有限公司**1#车间编号：A2致：****建设管理有限公司（监理单位）我方已根据施工合同的有关规定完成了****集团有限公司**1#车间工程专项施工方案的审查工作，并经我单位上级技术负责人审查批准，请予以审查。附：专项吊装方案承包单位（章）：项目经理：日期：年月日专业监理工程师审查意见：专业监理工程师：日期：总监理工程师审核意见：项目监理机构（章）：总监理工程师：日期：本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。****集团有限公司**1#车间钢结构工程专项吊装方案编制：审核：批准：二OO八年十一月二十八日集团有限公司车间专项施工方案一、工程概况**集团有限公司车间，钢结构为主体，柱高26.71米，柱间9米，轴线尺寸为153.48米*116.48米，建筑面积为17637平方米；该工程位于湖州织里。二、工程特点：（1）工期紧：本工程工期较紧，所以必须合理安排钢结构吊装方案，以保证工程如期竣工。（2）施工范围大：本工程为单层轻钢结构，钢构件布置必须合理就近堆放，尽量减少材料的二次吊运，同时须合理安排起重机行走路线，以提高工效。三、主要编制依据1、****集团有限公司**1#车间钢结构工程蓝图及技术要求。2、《建筑结构荷载设计规范》（GB50009-2001）3、《钢结构设计规范》（GB50017-2003）4、《钢结构工程施工验收规范》（GB50205-2001）5、《门式刚架轻型房屋钢结构技术规程》（CECS102：2002）6、地基与基础工程施工及验收规范（GB50202-2002）7、建筑建筑质量检验评定标准（GB50209-2002）8、混凝土工程强度检验评定标准（GBJ107-87）9、混凝土结构工程施工质量验收规范（GB50204-2002）10、建筑施工高处作业安全技术规范（JGJ80-91）11、施工现场临时用电安全技术规范（JCJ46-88）四、施工现场平面布置钢构件进场经监理检验合格后，就近堆放，并保证起重机行走路线畅通。五、钢结构现场拼装1、现场拼装流程（见下页）根据工程结构情况和钢结构现场吊装的要求，结合构件运输的实际情况，为保证构件的质量和施工工期，在满足运输和吊装的条件下，根据工程结构的特殊性以及现场的具体施工条件并结合本公司以往用于其它类似大型钢结构的实际施工经验，我们将采用以下拼装方案来完成整个工程的现场拼装，以下方案主要包括拼装场地的设置、现场拼装顺序、拼装内容、现场主要采用的拼装机具和拼装方法、拼装质量保证措施。5.1.1.1拼装场地的设置为了保证构件组装的精度，防止构件在组装的过程中由于胎架的不均匀沉降而导致拼装的误差，组装场地要求平整压实、铺400厚碎石垫层进行压实，再在上面铺设钢平台，如下图：（见下页）根据吊装的实际最佳位置和钢结构拼装的最大外形尺寸，进行现场拼装场地的合理布置，主要反映以下内容：现场主要拼装平台的分布现场拼装胎架及拼装用吊车通道的布置材料堆场的布置拼装设备的合理分布素土夯实层拼装胎架示意图此过程用经纬仪、水准仪进行全程监测构件进场场地平整混凝土基础施工搭设拼装胎膜架放线测量吊装钢构件复核无误后点焊固定对接焊接超声波探伤合格不合格钢构件检查验收返修全面焊接检查构件原材料质量证明书原材料复试构件剖口质量检查涂装质量检查构件几何尺寸及规格检查脱膜胎膜测量下一榀钢构件拼装拼装工艺流程5.1.1.2现场拼装胎架的设置1）拼装胎架三维示意图根据钢柱的长度，超出一般运输的范围部分，在工厂内分成二段，运到现场进行拼装，现场胎架设置如下图所示：钢柱胎架设置三维示意图2）、拼装胎架的搭设要求胎架设置时应先根据坐标转化后的X、Y投影点铺设400X300X10X12的H型钢梁，钢梁间用朝纲将其连接，使之相互连接形成一刚性平台（注：地面必须先压平、压实），平台铺设后，进行放X、Y的投影线、放标高线、检验线及支点位置，形成田字形控制网，并提交验收，然后竖胎架直杆，根据支点处的标高设置胎架模板及斜撑。胎架设置应与相应的屋盖设计、分段重量及高度进行全方位优化选择，另外胎架高度最低处应能满足全位置焊接所需的高度，胎架搭设后不得有明显的晃动状，并经验收合格后方可使用。为防止刚性平...
