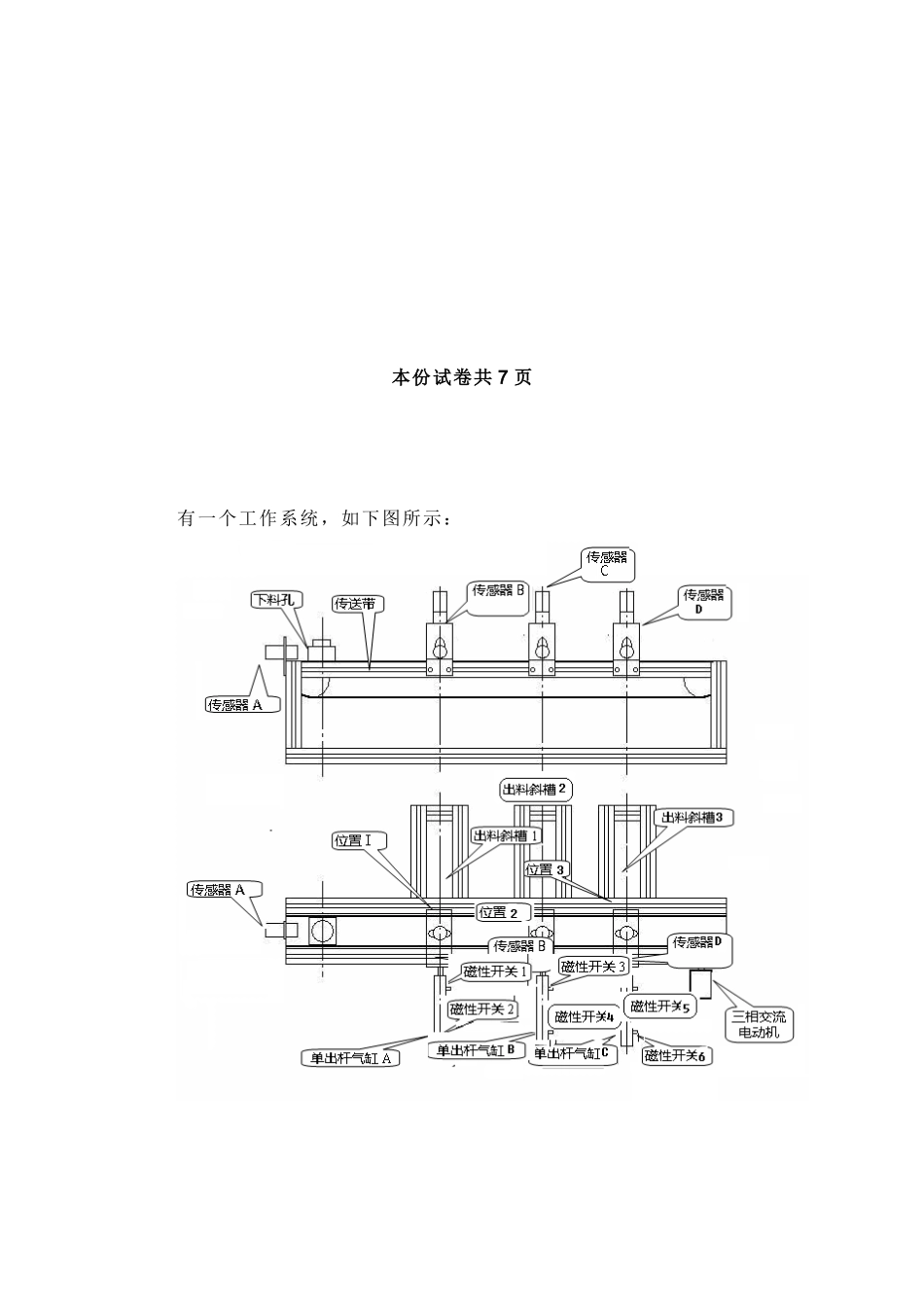

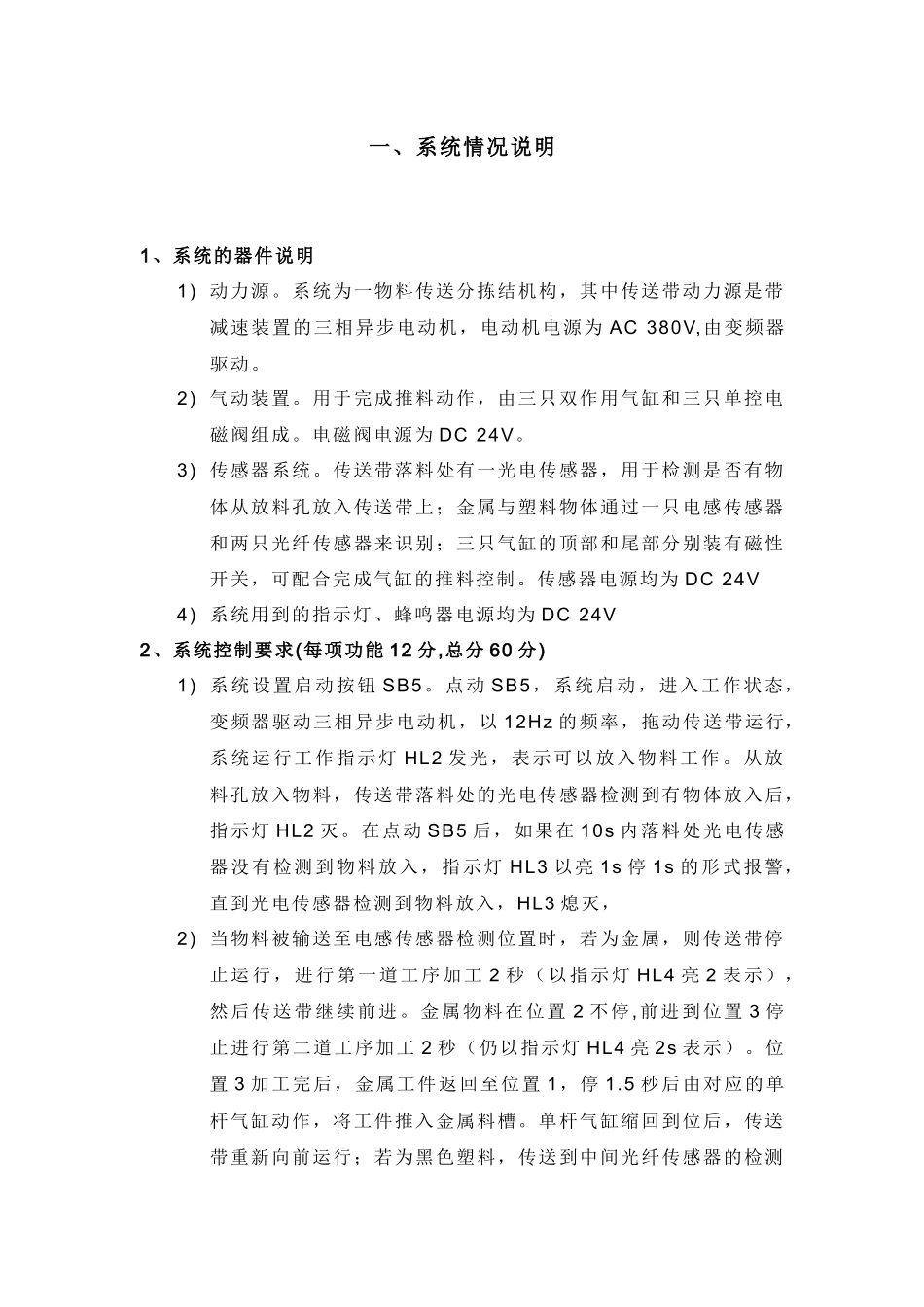

江西省中等职业学校第五届技能竞赛节机电一体化设备安装与调试技能竞赛试题（B）考试日期2008-4-11考试用时240分钟开考时间8:30~12:30考生工位号本份试卷共7页有一个工作系统，如下图所示：一、系统情况说明1、系统的器件说明1)动力源。系统为一物料传送分拣结机构，其中传送带动力源是带减速装置的三相异步电动机，电动机电源为AC380V,由变频器驱动。2)气动装置。用于完成推料动作，由三只双作用气缸和三只单控电磁阀组成。电磁阀电源为DC24V。3)传感器系统。传送带落料处有一光电传感器，用于检测是否有物体从放料孔放入传送带上；金属与塑料物体通过一只电感传感器和两只光纤传感器来识别；三只气缸的顶部和尾部分别装有磁性开关，可配合完成气缸的推料控制。传感器电源均为DC24V4)系统用到的指示灯、蜂鸣器电源均为DC24V2、系统控制要求(每项功能12分,总分60分)1)系统设置启动按钮SB5。点动SB5，系统启动，进入工作状态，变频器驱动三相异步电动机，以12Hz的频率，拖动传送带运行，系统运行工作指示灯HL2发光，表示可以放入物料工作。从放料孔放入物料，传送带落料处的光电传感器检测到有物体放入后，指示灯HL2灭。在点动SB5后，如果在10s内落料处光电传感器没有检测到物料放入，指示灯HL3以亮1s停1s的形式报警，直到光电传感器检测到物料放入，HL3熄灭，2)当物料被输送至电感传感器检测位置时，若为金属，则传送带停止运行，进行第一道工序加工2秒（以指示灯HL4亮2表示），然后传送带继续前进。金属物料在位置2不停,前进到位置3停止进行第二道工序加工2秒（仍以指示灯HL4亮2s表示）。位置3加工完后，金属工件返回至位置1，停1.5秒后由对应的单杆气缸动作，将工件推入金属料槽。单杆气缸缩回到位后，传送带重新向前运行；若为黑色塑料，传送到中间光纤传感器的检测位置2时，传送带停止1.5s后对应的气缸动作，将物料推入塑料料槽，然后气缸缩回到位后，传送带又重新运行。3)系统设置停止按钮SB6，不点动停止按钮SB6，系统将一直工作。点动按钮SB6，系统停止工作；若传送带上还有物料时（包括金属和塑料），则按步骤2）完成后，传送带才能停止工作，同时蜂鸣器HA鸣叫,5s后蜂鸣器HA停止工作，表示停机。重新点动启动按钮SB5，系统再次运行（在蜂鸣器HA鸣叫过程中，如果点动SB5，蜂鸣器HA停止工作，系统也应该运行）。4)如果传送带上连续出现30秒无物料，为节约电能，传送带应能自行暂停使用，待有新的物料放入加料孔中时，传送带能自行启动继续运行；若加料孔中连续放入三个塑料物品(表示废品率太高)，传送带也能自停。点动SB5后系统重新启动。5)系统设置急停开关QS,在系统工作过程中，压下QS，系统所有器件停止工作。复位QS后，点动启动按钮SB5,系统重新启动。备注：如果考生觉得上述某条要求有难度，可以自行去掉后编程实现其他控制要求。二、工作任务根据系统的工作情况和保护要求，完成由PLC控制的生产系统电气设备的电路连接，程序的编写和系统的调试任务等工作。具体任务和要求是：1、画出PLC与外围设备的连接图(10分)要求：（1）用黑色铅笔绘图（2）用规定的符号和文字符号（3）绘图要求清晰规范2、安装、调试系统(30分)任务：请你根据控制系统的动作和控制要求，组装、调试该控制系统的设备。要求：（1）在完成规定的工作任务时，请注意：指示灯、蜂鸣器、按钮开关在按钮开关模块上。请通过安全插拔线与PLC主机相连（2）所有的导线与接线端子的连接应牢固可靠；接线端子上连接的导线露铜不超过2毫米。（3）导线必须放入线槽内。（4）连接满足题目控制要求的气路。（5）按照题目要求装配、调试系统。3、保存控制程序新建一个文件夹，将你编写的梯形图程序保存在计算机内，并且将保存的路径，存盘的文件名填在下边。学生不将程序存盘，造成后果由其本人负责存盘路径文件名三、系统使用的部分元件对应表序号系统中的元件按钮开关模块上的元件名称1启动按钮SB5SB52停止按钮SB6SB63急停开关QSQS4系统工作运行指示灯HL2HL25无料报警指示灯HL3HL36系统工作结束报警蜂鸣器HAHA四、PLC的I/O端子分配图的绘制请在上面方框中绘制你的PLC的I/O端子分配图
