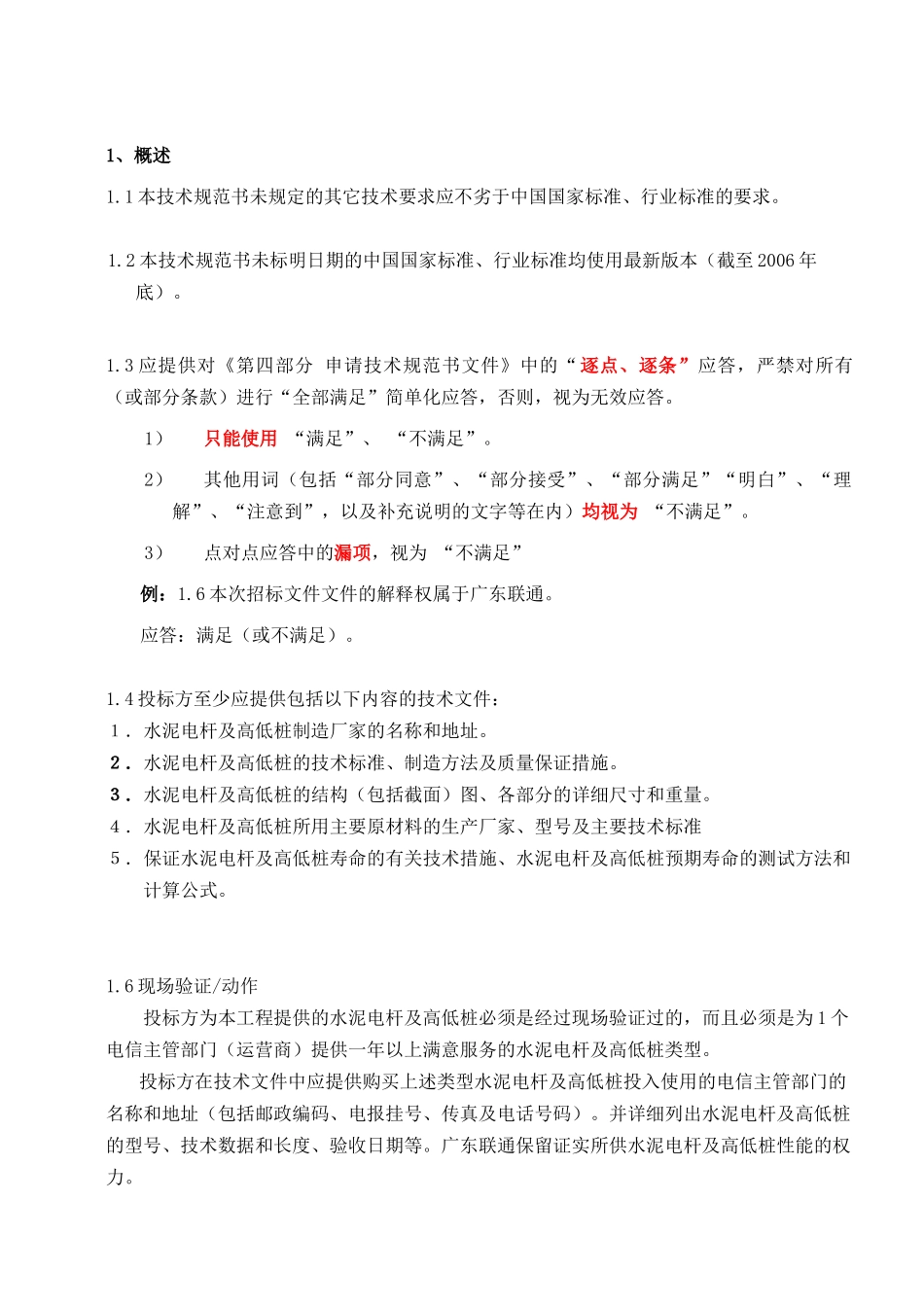

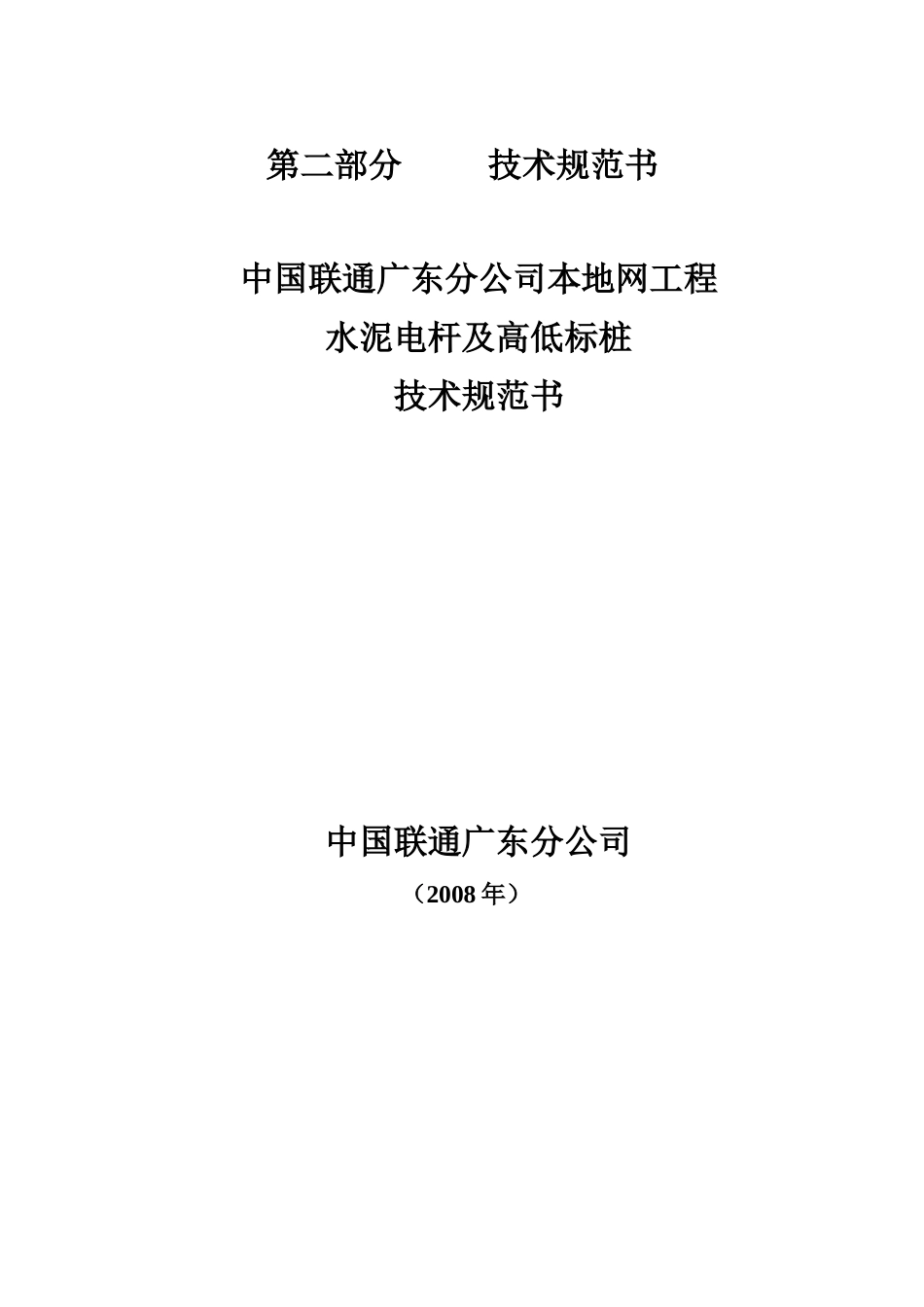

第二部分技术规范书中国联通广东分公司本地网工程水泥电杆及高低标桩技术规范书中国联通广东分公司（2008年）1、概述1.1本技术规范书未规定的其它技术要求应不劣于中国国家标准、行业标准的要求。1.2本技术规范书未标明日期的中国国家标准、行业标准均使用最新版本（截至2006年底）。1.3应提供对《第四部分申请技术规范书文件》中的“逐点、逐条”应答，严禁对所有（或部分条款）进行“全部满足”简单化应答，否则，视为无效应答。1）只能使用“满足”、“不满足”。2）其他用词（包括“部分同意”、“部分接受”、“部分满足”“明白”、“理解”、“注意到”，以及补充说明的文字等在内）均视为“不满足”。3）点对点应答中的漏项，视为“不满足”例：1.6本次招标文件文件的解释权属于广东联通。应答：满足（或不满足）。1.4投标方至少应提供包括以下内容的技术文件：１．水泥电杆及高低桩制造厂家的名称和地址。２．水泥电杆及高低桩的技术标准、制造方法及质量保证措施。３．水泥电杆及高低桩的结构（包括截面）图、各部分的详细尺寸和重量。４．水泥电杆及高低桩所用主要原材料的生产厂家、型号及主要技术标准５．保证水泥电杆及高低桩寿命的有关技术措施、水泥电杆及高低桩预期寿命的测试方法和计算公式。1.6现场验证/动作投标方为本工程提供的水泥电杆及高低桩必须是经过现场验证过的，而且必须是为1个电信主管部门（运营商）提供一年以上满意服务的水泥电杆及高低桩类型。投标方在技术文件中应提供购买上述类型水泥电杆及高低桩投入使用的电信主管部门的名称和地址（包括邮政编码、电报挂号、传真及电话号码）。并详细列出水泥电杆及高低桩的型号、技术数据和长度、验收日期等。广东联通保留证实所供水泥电杆及高低桩性能的权力。1.6本次招标文件的解释权属于广东联通。1.7广东联通有权对资格入围申请方供应的产品进行随机抽检测试。如果日后发现投标方供应的产品质量不合格或者质量比投标时提供的样品质量差，则资格入围申请方须无条件更换不合要求的产品，并须将该批次供应的货物的总款的50%作为罚金支付给广东联通；而且广东联通有权立即终止与中标方签订的供货合同，所有的一切后果由中标方承担。假如上述不合要求的产品广东联通已使用在工程建设中，造成工程质量有问题或存在质量隐患，则中标方须负相应的责任。1.8广东联通有权对投标方供应的产品进行随机送检，送检的所有费用全部由资格入围申请方承担。2．主要型号、技术要求和指标2、1其中7米（梢径130）、7米（梢径150）、9米（梢径150）电杆结构规范见下表：环型预应力混凝土7米（梢径130）电杆结构材料规范要求项目7米锥型杆力学性能梢径：130mm，根径：223mm整根锥型杆标准检验弯矩C级标准检验荷载：8.32kN．m预应力混凝土电杆材料配置规定１、受力主钢筋φ48螺纹钢筋不少于7根2、螺旋钢筋φ25钢筋间隔为100mm3、架立圈设置间隔为1个/每0.5米4、水泥不低于525的硅酸盐水泥5、砂、石优质中粗砂、1-3cm花岗岩碎石或卵石6、混凝土强度等级不低于C50级（水灰配置比例：水0.39;水泥1.0;砂1.37;碎石2.88）环型预应力混凝土7米电杆（梢径150）结构材料规范要求项目7米锥型杆力学性能梢径：150mm，根径：243mm整根锥型杆标准检验弯矩C级标准检验荷载：8.32kN．m预应力混凝土电杆材料配置规定１、受力主钢筋φ48螺纹钢筋不少于8根2、螺旋钢筋φ25钢筋间隔为100mm3、架立圈设置间隔为1个/每0.5米4、水泥不低于525的硅酸盐水泥5、砂、石优质中粗砂、1-3cm花岗岩碎石或卵石6、混凝土强度等级不低于C50级强度等级不低于C50级（水灰配置比例：水0.39;水泥1.0;砂1.37;碎石2.88）环型预应力混凝土9米电杆结构材料规范要求项目9米锥型杆力学性能梢径：150mm，根径：270mm整根锥型杆标准检验弯矩C级标准检验荷载：11.96kN．m预应力混凝土电杆材料配置规定１、受力主钢筋φ48螺纹钢筋不少于10根2、螺旋钢筋φ25钢筋间隔为100mm3、架立圈设置间隔为1个/每0.5米4、水泥不低于525的硅酸盐水泥5、砂、石优质中粗砂、1-3cm花岗岩碎石或卵石2．2水泥高低桩性能要求:水泥不低于525的硅酸盐水泥;砂、石:优质中粗砂、1-3cm花岗岩碎石或卵石...
