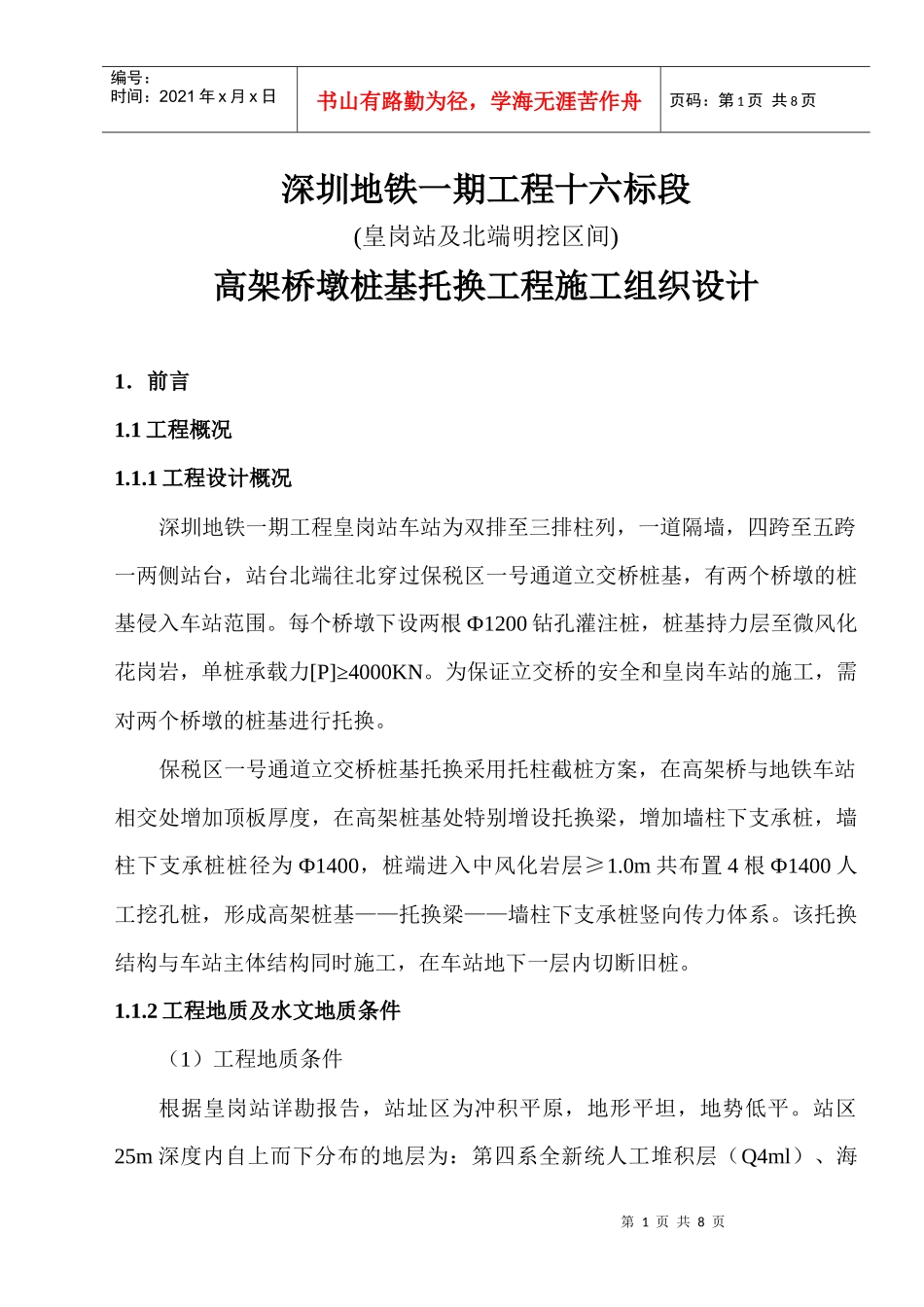

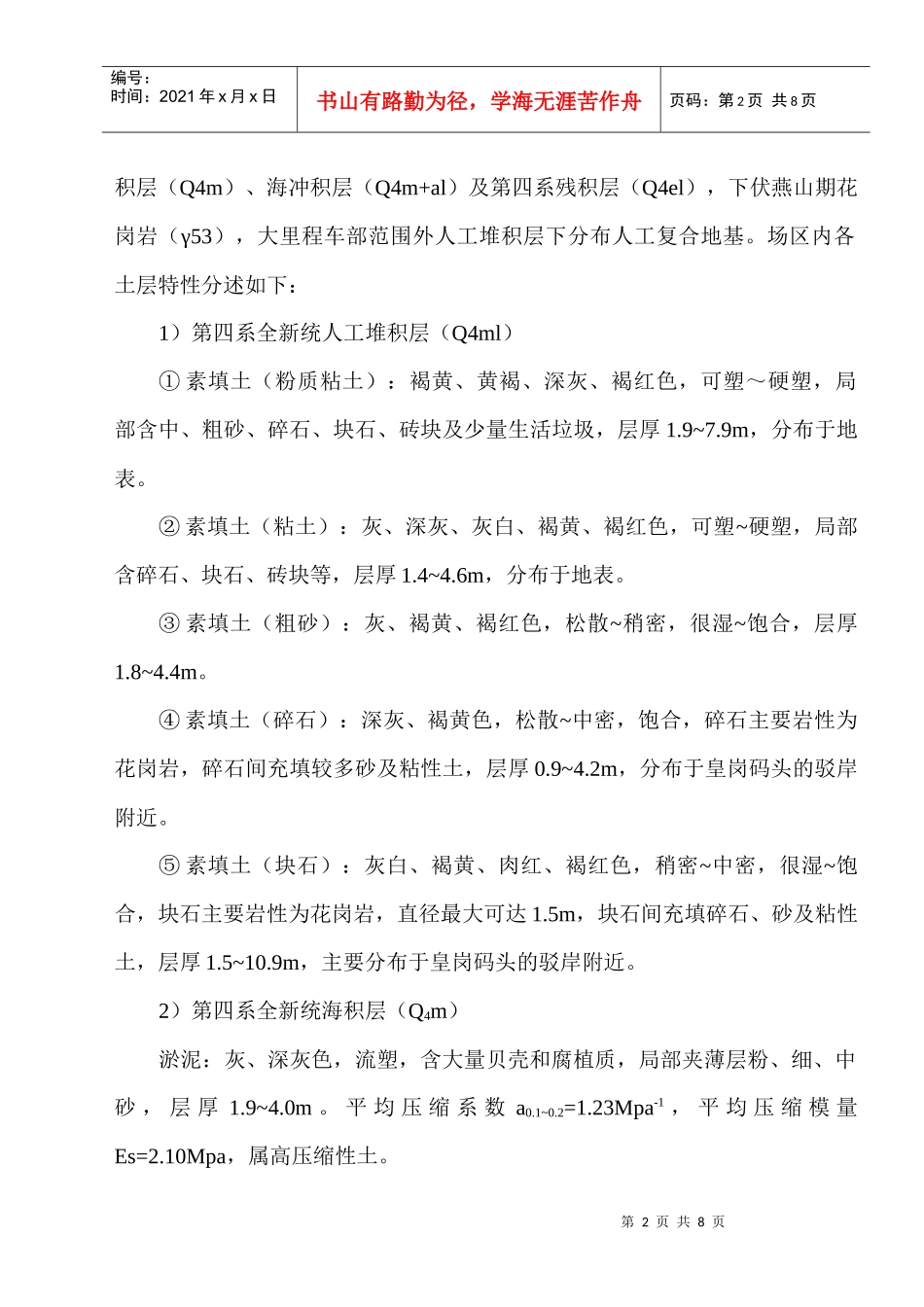

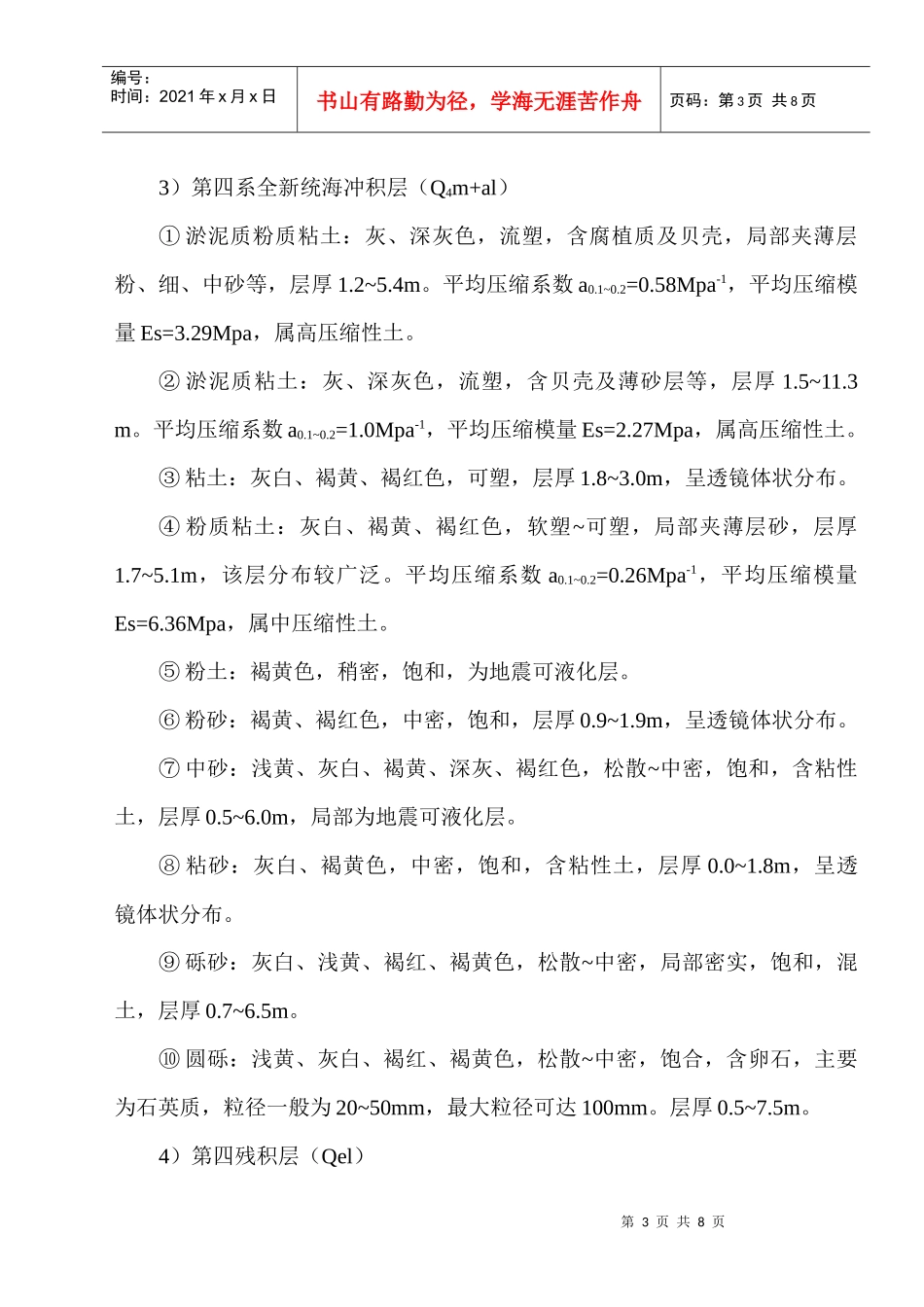

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页深圳地铁一期工程十六标段(皇岗站及北端明挖区间)高架桥墩桩基托换工程施工组织设计1．前言1.1工程概况1.1.1工程设计概况深圳地铁一期工程皇岗站车站为双排至三排柱列，一道隔墙，四跨至五跨一两侧站台，站台北端往北穿过保税区一号通道立交桥桩基，有两个桥墩的桩基侵入车站范围。每个桥墩下设两根Ф1200钻孔灌注桩，桩基持力层至微风化花岗岩，单桩承载力[P]≥4000KN。为保证立交桥的安全和皇岗车站的施工，需对两个桥墩的桩基进行托换。保税区一号通道立交桥桩基托换采用托柱截桩方案，在高架桥与地铁车站相交处增加顶板厚度，在高架桩基处特别增设托换梁，增加墙柱下支承桩，墙柱下支承桩桩径为Ф1400，桩端进入中风化岩层≥1.0m共布置4根Ф1400人工挖孔桩，形成高架桩基——托换梁——墙柱下支承桩竖向传力体系。该托换结构与车站主体结构同时施工，在车站地下一层内切断旧桩。1.1.2工程地质及水文地质条件（1）工程地质条件根据皇岗站详勘报告，站址区为冲积平原，地形平坦，地势低平。站区25m深度内自上而下分布的地层为：第四系全新统人工堆积层（Q4ml）、海第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页积层（Q4m）、海冲积层（Q4m+al）及第四系残积层（Q4el），下伏燕山期花岗岩（γ53），大里程车部范围外人工堆积层下分布人工复合地基。场区内各土层特性分述如下：1）第四系全新统人工堆积层（Q4ml）①素填土（粉质粘土）：褐黄、黄褐、深灰、褐红色，可塑～硬塑，局部含中、粗砂、碎石、块石、砖块及少量生活垃圾，层厚1.9~7.9m，分布于地表。②素填土（粘土）：灰、深灰、灰白、褐黄、褐红色，可塑~硬塑，局部含碎石、块石、砖块等，层厚1.4~4.6m，分布于地表。③素填土（粗砂）：灰、褐黄、褐红色，松散~稍密，很湿~饱合，层厚1.8~4.4m。④素填土（碎石）：深灰、褐黄色，松散~中密，饱合，碎石主要岩性为花岗岩，碎石间充填较多砂及粘性土，层厚0.9~4.2m，分布于皇岗码头的驳岸附近。⑤素填土（块石）：灰白、褐黄、肉红、褐红色，稍密~中密，很湿~饱合，块石主要岩性为花岗岩，直径最大可达1.5m，块石间充填碎石、砂及粘性土，层厚1.5~10.9m，主要分布于皇岗码头的驳岸附近。2）第四系全新统海积层（Q4m）淤泥：灰、深灰色，流塑，含大量贝壳和腐植质，局部夹薄层粉、细、中砂，层厚1.9~4.0m。平均压缩系数a0.1~0.2=1.23Mpa-1，平均压缩模量Es=2.10Mpa，属高压缩性土。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页3）第四系全新统海冲积层（Q4m+al）①淤泥质粉质粘土：灰、深灰色，流塑，含腐植质及贝壳，局部夹薄层粉、细、中砂等，层厚1.2~5.4m。平均压缩系数a0.1~0.2=0.58Mpa-1，平均压缩模量Es=3.29Mpa，属高压缩性土。②淤泥质粘土：灰、深灰色，流塑，含贝壳及薄砂层等，层厚1.5~11.3m。平均压缩系数a0.1~0.2=1.0Mpa-1，平均压缩模量Es=2.27Mpa，属高压缩性土。③粘土：灰白、褐黄、褐红色，可塑，层厚1.8~3.0m，呈透镜体状分布。④粉质粘土：灰白、褐黄、褐红色，软塑~可塑，局部夹薄层砂，层厚1.7~5.1m，该层分布较广泛。平均压缩系数a0.1~0.2=0.26Mpa-1，平均压缩模量Es=6.36Mpa，属中压缩性土。⑤粉土：褐黄色，稍密，饱和，为地震可液化层。⑥粉砂：褐黄、褐红色，中密，饱和，层厚0.9~1.9m，呈透镜体状分布。⑦中砂：浅黄、灰白、褐黄、深灰、褐红色，松散~中密，饱和，含粘性土，层厚0.5~6.0m，局部为地震可液化层。⑧粘砂：灰白、褐黄色，中密，饱和，含粘性土，层厚0.0~1.8m，呈透镜体状分布。⑨砾砂：灰白、浅黄、褐红、褐黄色，松散~中密，局部密实，饱和，混土，层厚0.7~6.5m。⑩圆砾：浅黄、灰白、褐红、褐黄色，松散~中密，饱合，含卵石，主要为石英质，粒径一般为20~50mm，最大粒径可达100mm。层厚0.5~7.5m。4）第四残积层（Qel）第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页砾质粘性土：黄褐、褐黄、...
