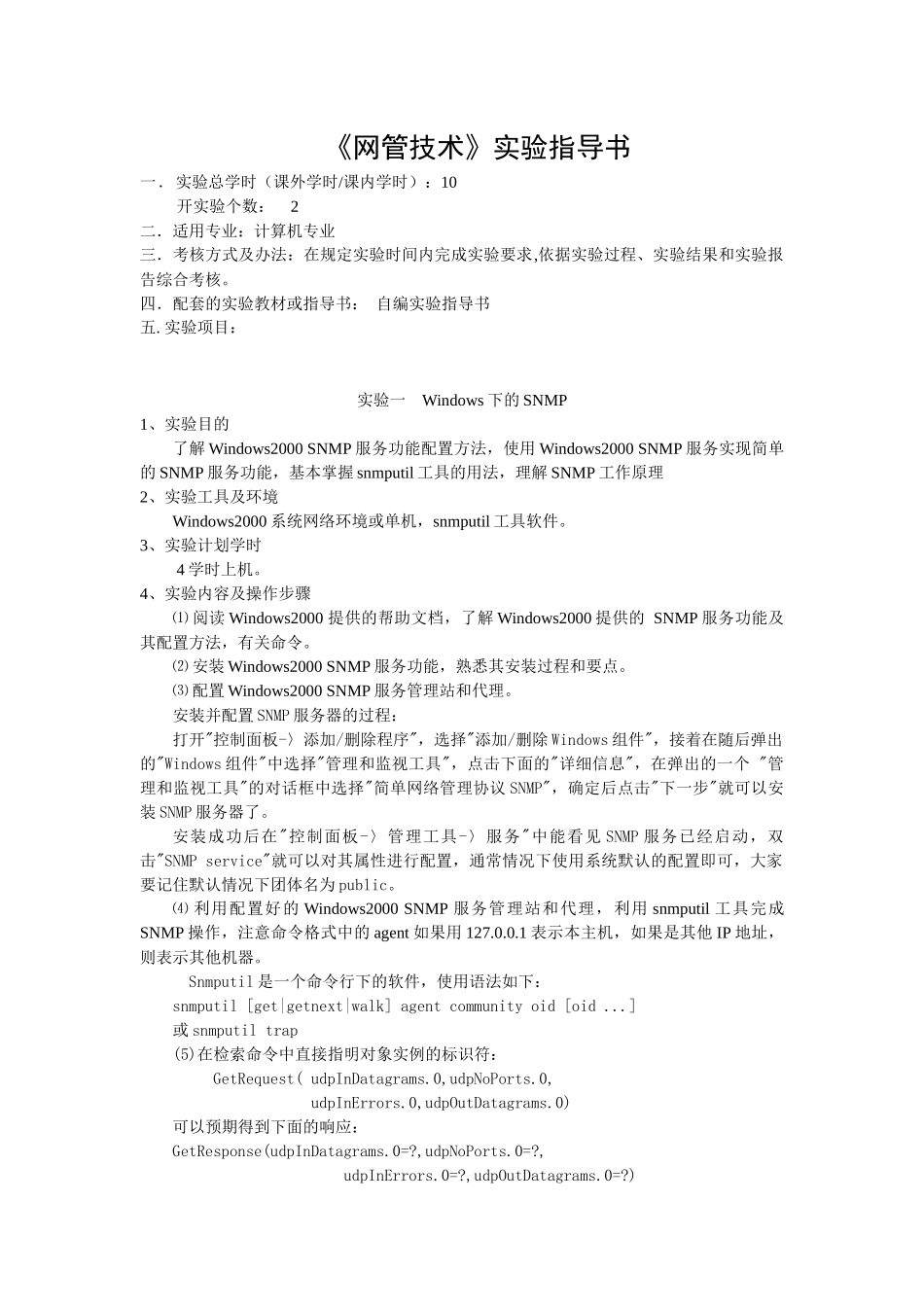

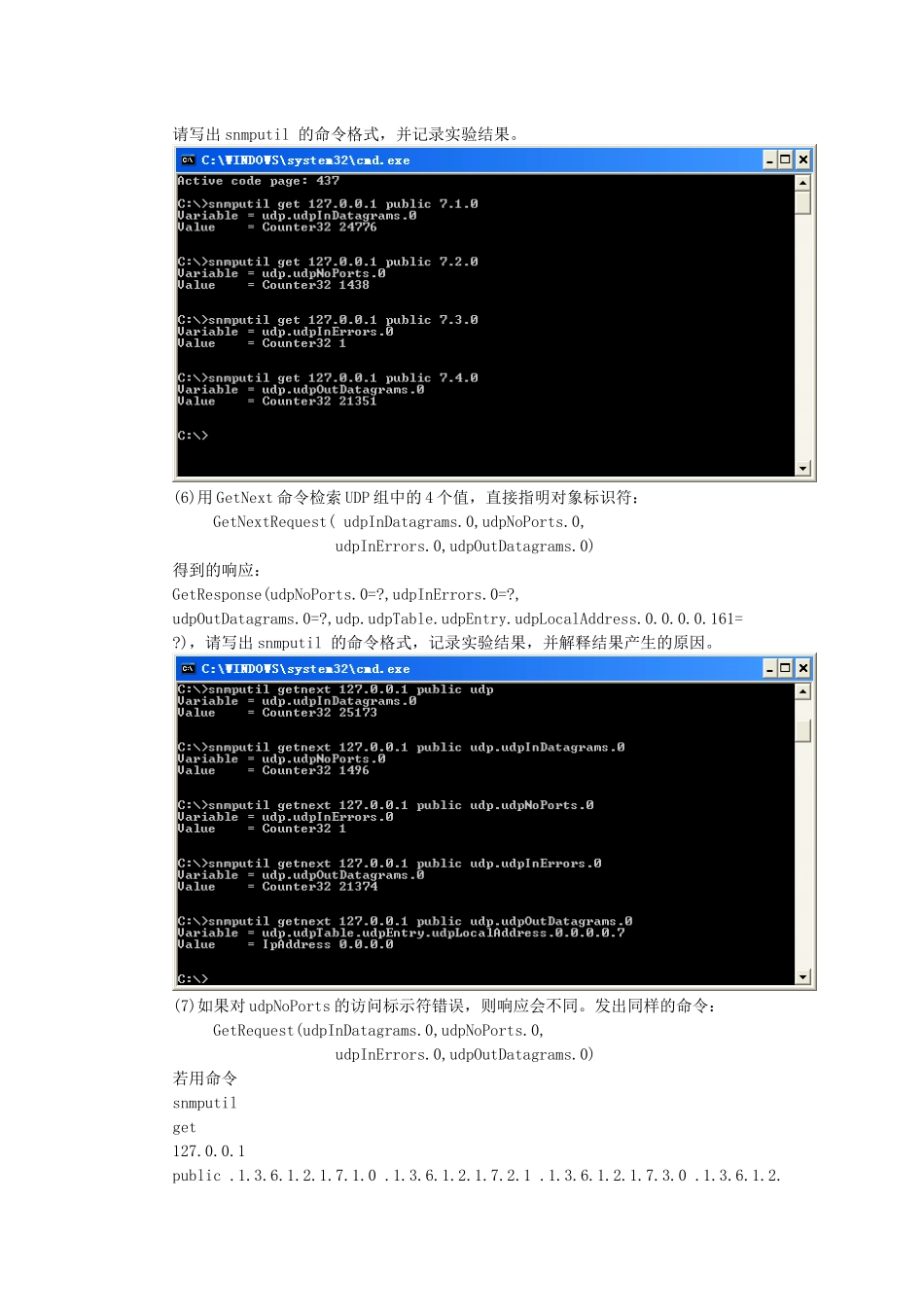

《网管技术》实验指导书一．实验总学时（课外学时/课内学时）：10开实验个数：2二．适用专业：计算机专业三．考核方式及办法：在规定实验时间内完成实验要求,依据实验过程、实验结果和实验报告综合考核。四．配套的实验教材或指导书：自编实验指导书五.实验项目：实验一Windows下的SNMP1、实验目的了解Windows2000SNMP服务功能配置方法，使用Windows2000SNMP服务实现简单的SNMP服务功能，基本掌握snmputil工具的用法，理解SNMP工作原理2、实验工具及环境Windows2000系统网络环境或单机，snmputil工具软件。3、实验计划学时4学时上机。4、实验内容及操作步骤⑴阅读Windows2000提供的帮助文档，了解Windows2000提供的SNMP服务功能及其配置方法，有关命令。⑵安装Windows2000SNMP服务功能，熟悉其安装过程和要点。⑶配置Windows2000SNMP服务管理站和代理。安装并配置SNMP服务器的过程：打开"控制面板-〉添加/删除程序"，选择"添加/删除Windows组件"，接着在随后弹出的"Windows组件"中选择"管理和监视工具"，点击下面的"详细信息"，在弹出的一个"管理和监视工具"的对话框中选择"简单网络管理协议SNMP"，确定后点击"下一步"就可以安装SNMP服务器了。安装成功后在"控制面板-〉管理工具-〉服务"中能看见SNMP服务已经启动，双击"SNMPservice"就可以对其属性进行配置，通常情况下使用系统默认的配置即可，大家要记住默认情况下团体名为public。⑷利用配置好的Windows2000SNMP服务管理站和代理，利用snmputil工具完成SNMP操作，注意命令格式中的agent如果用127.0.0.1表示本主机，如果是其他IP地址，则表示其他机器。Snmputil是一个命令行下的软件，使用语法如下：snmputil[get|getnext|walk]agentcommunityoid[oid...]或snmputiltrap(5)在检索命令中直接指明对象实例的标识符：GetRequest(udpInDatagrams.0,udpNoPorts.0,udpInErrors.0,udpOutDatagrams.0)可以预期得到下面的响应：GetResponse(udpInDatagrams.0=?,udpNoPorts.0=?,udpInErrors.0=?,udpOutDatagrams.0=?)请写出snmputil的命令格式，并记录实验结果。(6)用GetNext命令检索UDP组中的4个值，直接指明对象标识符：GetNextRequest(udpInDatagrams.0,udpNoPorts.0,udpInErrors.0,udpOutDatagrams.0)得到的响应：GetResponse(udpNoPorts.0=?,udpInErrors.0=?,udpOutDatagrams.0=?,udp.udpTable.udpEntry.udpLocalAddress.0.0.0.0.161=?)，请写出snmputil的命令格式，记录实验结果，并解释结果产生的原因。(7)如果对udpNoPorts的访问标示符错误，则响应会不同。发出同样的命令：GetRequest(udpInDatagrams.0,udpNoPorts.0,udpInErrors.0,udpOutDatagrams.0)若用命令snmputilget127.0.0.1public.1.3.6.1.2.1.7.1.0.1.3.6.1.2.1.7.2.1.1.3.6.1.2.1.7.3.0.1.3.6.1.2.1.7.4.0得到的响应是什么，解释实验响应的结果。(8)发出一个命令：GetNextRequest(udpInDatagrams.2)则得到的响应是什么，请写出snmputil的命令格式，并记录实验结果。(9)GetNext的检索未知对象的特性可以发现MIB的结构,例如管理站不知道udp组有哪些变量，先试着发出命令：GetNextRequest(udp)请写出snmputil的命令格式，记录实验结果，并解释结果产生的原因。(10)GetNext可用于有效地搜索表对象,并且方便的搜索每一行的内容，假定管理站不知道该表的行数而想检索整个表，则可以连续使用GetNext命令：GetNextRequest(ipRouteDest,ipRouteMetric1,ipRouteNextHop)要求能读到连续的三行内容。请写出snmputil的命令格式，记录实验结果。（注意：由于每个计算机的IpRouteTable内容不同，上述的命令可能有所差异，请根据具体情况而定。)(11)说明下列每条snmputil命令钟walk操作响应的含义。snmputilwalk127.0.0.1public.1.3.6.1.2.1.25.4.2.1.2：进程列表snmputilwalk127.0.0.1public.1.3.6.1.4.1.77.1.2.25.1.1：用户列表snmputilwalk127.0.0.1public.1.3.6.1.2.1.25.6.3.1.2：安装软件列表snmputilwalk127.0.0.1public.1.3.6.1.2.1.1：系统信息(12)陷入是由代理向管理站发出的异步事件报告，不需要应答报文。下面测试SNMP的自陷服务。命令格式：snmputiltrap(代理端)snmputilg...
