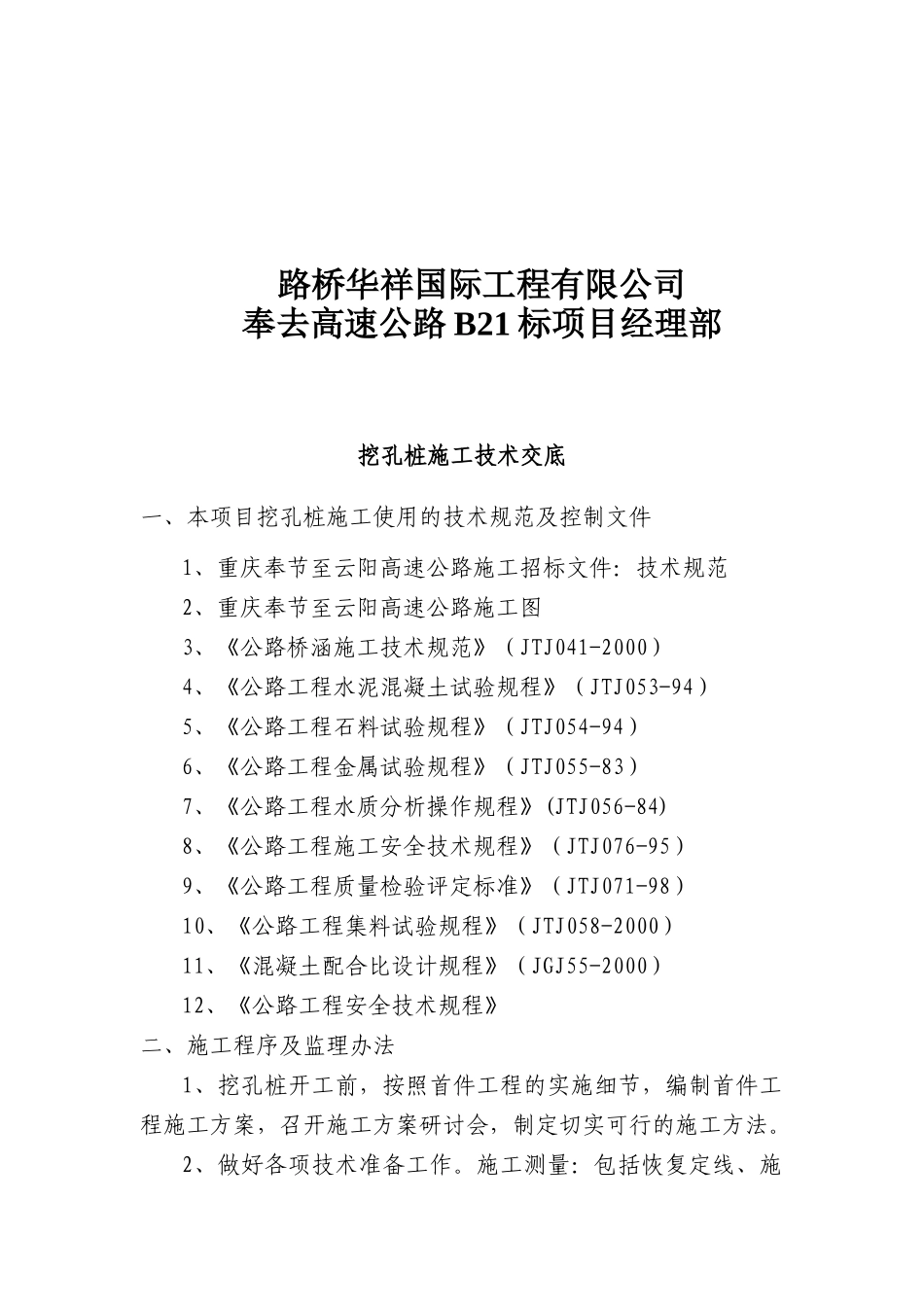

挖孔桩施工一级技术交底挖孔桩施工技术交底一、本项目挖孔桩施工使用的技术规范及控制文件1、重庆奉节至云阳高速公路施工招标文件：技术规范2、重庆奉节至云阳高速公路施工图3、《公路桥涵施工技术规范》（JTJ041-2000）4、《公路工程水泥混凝土试验规程》（JTJ053-94）5、《公路工程石料试验规程》（JTJ054-94）6、《公路工程金属试验规程》（JTJ055-83）7、《公路工程水质分析操作规程》(JTJ056-84)8、《公路工程施工安全技术规程》（JTJ076-95）9、《公路工程质量检验评定标准》（JTJ071-98）10、《公路工程集料试验规程》（JTJ058-2000）11、《混凝土配合比设计规程》（JGJ55-2000）12、《公路工程安全技术规程》二、施工程序及监理办法1、挖孔桩开工前，按照首件工程的实施细节，编制首件工程施工方案，召开施工方案研讨会，制定切实可行的施工方法。2、做好各项技术准备工作。施工测量：包括恢复定线、施路桥华祥国际工程有限公司奉去高速公路B21标项目经理部工测量放样，测量准备工作有监理的参与、签认。试验：包括钢筋、水泥、砂石料原材料检验报告、水质报告、外加剂的检验报告、混凝土配合比及各种工艺试验报告。3、编制完首件工程施工方案后及时报监理工程师审批，申请首件工程的施工。4、首件工程施工，首件工程施工前，检查施工人员、材料、机具到位情况，施工安全技术措施工是否到位，是否具备开工条件，在具备开工条件的情况下，严格按照首件工程的施工方案的方法进行施工。施工过程中，认真填写施工记录，每道工序完成先进行自检、互检、交接检，填写检查记录，报监理工程师检查。检验合格，进行下道工序施工。重复每道工序的程序，直至首件工程完工。5、首件工程施工完成后，对施工中存在的问题行总结，在施工方案、技术措施、安全措施、施工工艺、施工方法、材料、人员等方面进行改进和优化。6、分项工程开工申请，向监理工程师提交分项工程开工报告，附经过改进和优化的施工方案、技术措施、安全措施、施工方法、材料、人员，施工测量放样资料、试验资料等。三、施工工期按照施工总体进度计划要求，挖孔桩总体施工工期为三个月，桩基单项工程进度计划分为总体计划、月计划及旬计划。旬计划具体到每座桥梁的墩台，附文字说明，说明每月及旬计划完成的墩台桩基工程量。四、施工图纸说明、施工特点、要点、技术标准及工艺1、施工图：桩基施工图纸为两阶施工图设计第三册，共五分册。地质图为第二十二册，《详细工程地质勘察报告》。2、施工图说明1）工程地质情况桥位地形及稳定性：桥位地形起伏较大，土体整体稳定，个别地方土体有垮塌现象。桥区内未发现断层、滑坡、泥石流、崩塌及地下采空区等不良地质。地下水：桥位两侧斜坡地带，地下水贫乏，在场地中部河沟附近的覆盖层及强风化的基岩中蕴藏着少量的地下水。工程地质：主要有冲击洪卵、漂石，残坡积碎石、角砾含亚粘土，泥岩、砂质泥岩、砂岩、泥质砂岩。冲击洪卵、漂石，松散状，承载力较低；残坡积碎石、角砾含亚粘土，结构不均，松散状，承载力较低；岩层主要为泥岩、砂质泥岩、砂岩、泥质砂岩，其强风化承载力较低。弱风化层厚度大、分布广，为理想的基础持力层。2）桥梁桩基本项目桩基工程均按嵌岩摩擦桩设计，除构壁大桥左线4#墩、右线3#墩为钻孔灌注外，其余均为人工挖孔桩。桩基材料混凝土：桩基混凝为C25，混凝土粗集料及细集料级配良好，含泥量符合规范要求，现场存放防止污染和混杂。钢筋：直径大于等于是12mm的钢筋，均采用HRB335(20MnSi)热轧螺纹钢，直径小于12mm的钢筋，均采用R235(A3)钢，各种不同规格的钢筋要分开堆放，并有标识，同时要进行覆盖，防止生锈。钢筋进场时要有材质单、检验合格证等材质证明。水泥及外加剂：混凝土配合比设计需用业主指定厂家品牌的水泥及外加剂。在施工过程中，严格按照试验批复后混凝土配合比进行施工。桩基主筋连接采用机械连接，按照招标文件技术规范有关标准执行。桩基检测采用超声波检测，对于直径小于2米的桩基，在桩基加强筋内侧均匀预埋3根Φ57×3.5mm钢管。对于直径大于等于2米的桩基，在桩基加强箍筋内侧均匀预埋4根Φ57×3.5mm钢管。3）施工特点：...
