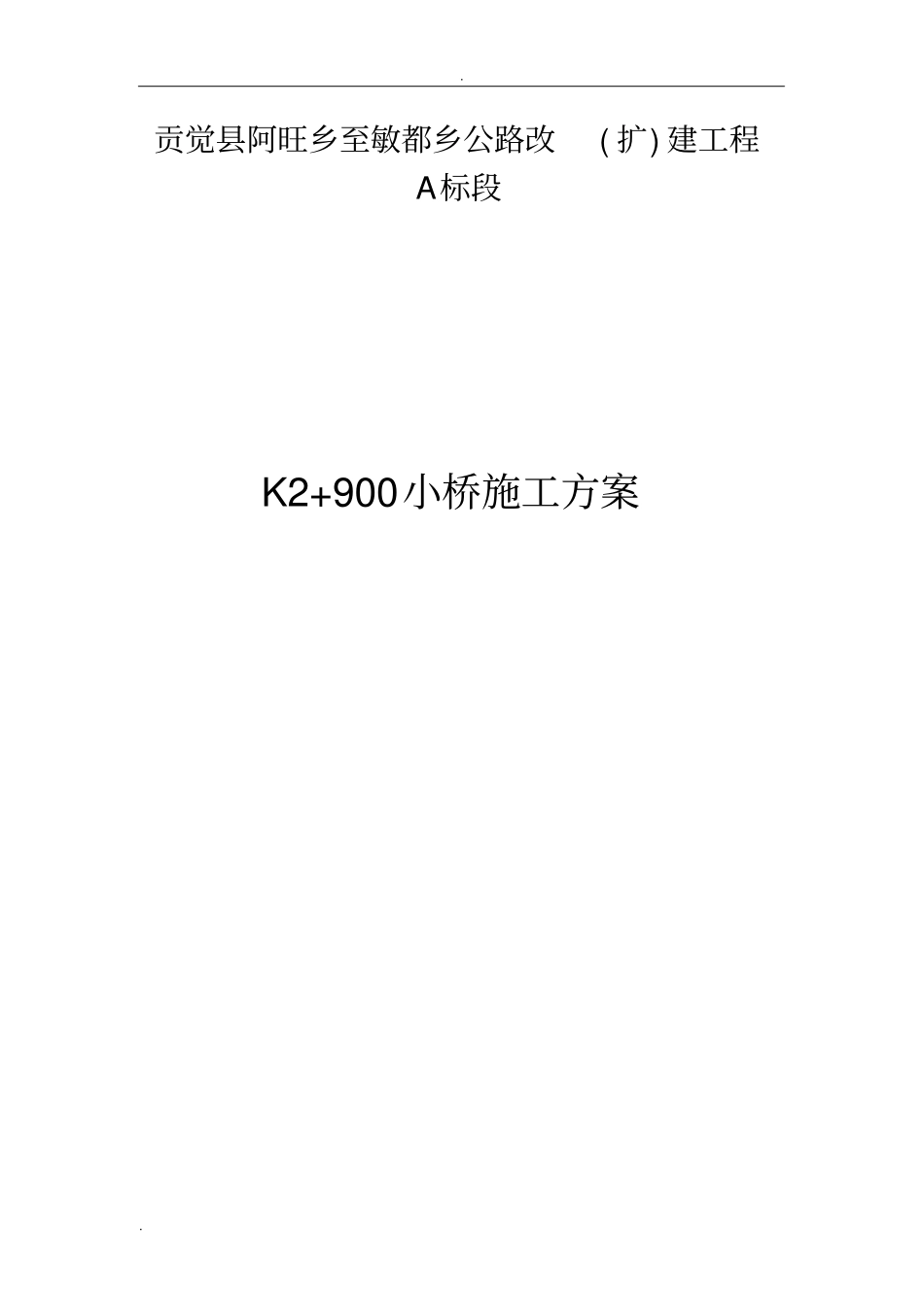

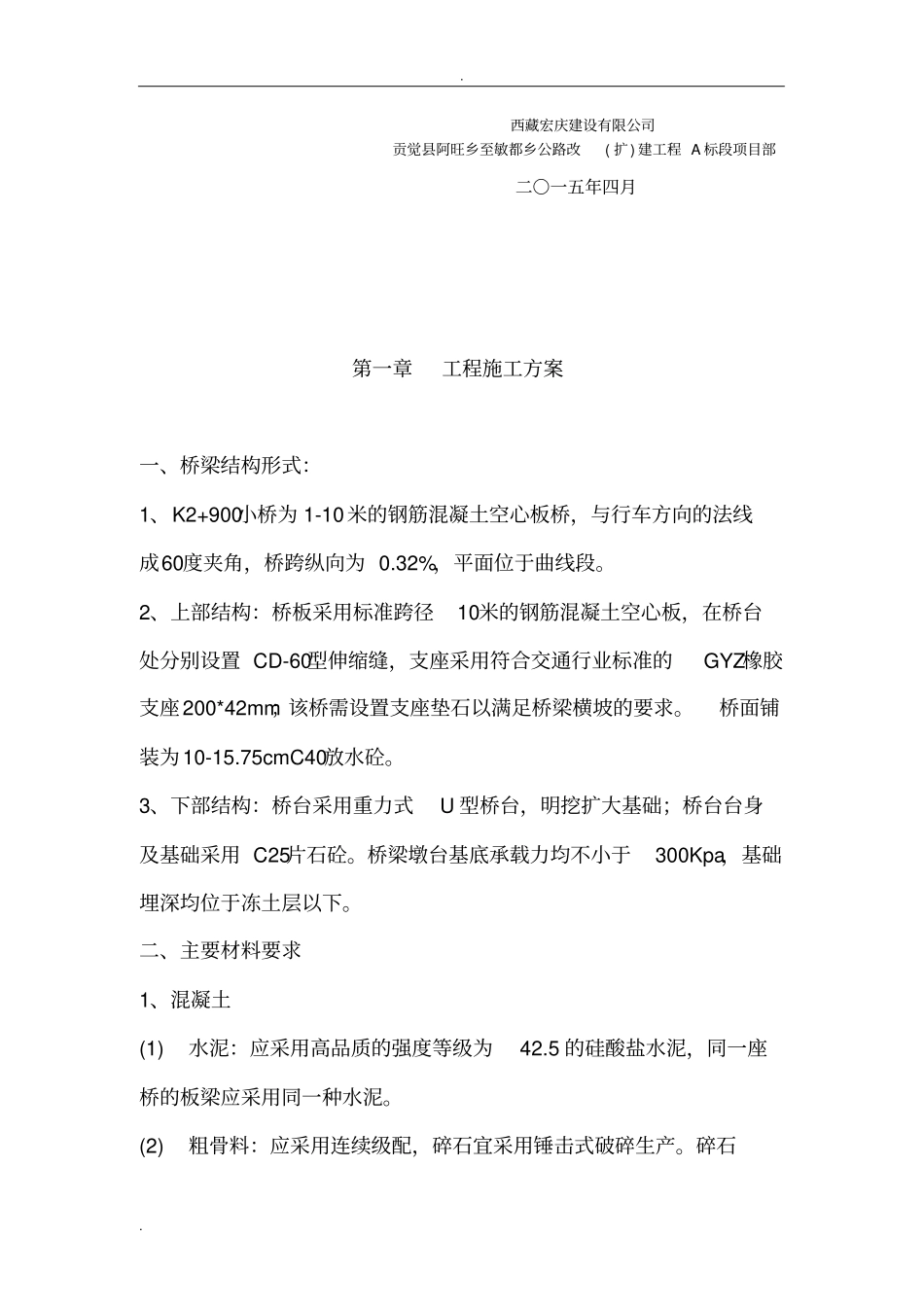

..贡觉县阿旺乡至敏都乡公路改(扩)建工程A标段K2+900小桥施工方案..西藏宏庆建设有限公司贡觉县阿旺乡至敏都乡公路改(扩)建工程A标段项目部二〇一五年四月第一章工程施工方案一、桥梁结构形式：1、K2+900小桥为1-10米的钢筋混凝土空心板桥，与行车方向的法线成60度夹角，桥跨纵向为0.32%，平面位于曲线段。2、上部结构：桥板采用标准跨径10米的钢筋混凝土空心板，在桥台处分别设置CD-60型伸缩缝，支座采用符合交通行业标准的GYZ橡胶支座200*42mm；该桥需设置支座垫石以满足桥梁横坡的要求。桥面铺装为10-15.75cmC40放水砼。3、下部结构：桥台采用重力式U型桥台，明挖扩大基础；桥台台身及基础采用C25片石砼。桥梁墩台基底承载力均不小于300Kpa，基础埋深均位于冻土层以下。二、主要材料要求1、混凝土(1)水泥：应采用高品质的强度等级为42.5的硅酸盐水泥，同一座桥的板梁应采用同一种水泥。(2)粗骨料：应采用连续级配，碎石宜采用锤击式破碎生产。碎石..最大粒径不宜超过20mm，以防混凝土浇筑困难或振捣不密实。(3)细集料：采用符合规范要求的中粗砂，不宜采用细砂。(4)混凝土：预制空心板、封锚端、封端混凝土/铰缝和桥面现浇层均采用C40；有条件时，铰缝混凝土可选择抗裂、抗剪、韧性好的钢纤维混凝土；桥面铺装采用沥青混凝土。2、普通钢筋：普通钢筋采用HPB300、HRB400钢筋，应符合《钢筋混凝土用热轧光圆钢筋》（GB1499.1-2008）和《钢筋混凝土用热轧带肋钢筋》（GB1499.2-2008）的规定。3、其他材料(1)钢板：应采用《碳素结构钢》（GB700-1988）规定的Q235B钢板。(2)支座：采用板式橡胶支座，其材料和力学性能均应符合现行国家和行业标准的规定。4、砂石材料：涵洞及其附属工程所用砂、石材料须符合相关规范的质量要求。三、桥梁工程施工程序1、测量放样进场后即对业主提供的平面控制网和高程控制点进行复测验算，核算无误后接引至工地现场埋设控制桩，控制桩要求通视良好，不受施工干扰，满足施测精度，并进行固定和保护，报请工程师认可，作为施工控制依据。2、平面控制根据控制点坐标，建立施工现场的控制网点，绘制坐标网点，复测无..误后对定位桩固定保护，并定期进行复测，若发现定位桩有位移迹象时，应及时复测、校正。3、高程控制在桥两头适当位置建立施工用高程控制点，并从提供的水准点引测高程，高程控制点设在容易进入和通视的地点，并每周一次进行复测、校验。4、施工放样钢筋砼工程立模前应放出结构纵横向轴线和立模线，以保证立模、扎筋位置的准确性，施工期测放人员与有关工种技术人员交底，以保证放样的准确性。5、竣工测量工程全部完工后进行竣工测量，包括平面布置和高程控制点等，并整理汇编到竣工资料中。6、人员、仪器配备人员：根据工程需要项目经理部成立测放组，由工程科负责，配备测量工程师2人，技术员4人，测工2人。测量仪器配备：电子全站仪1台，DS3水准仪1台，以及必要尺牌、花杆、卷尺等工具。所有测量仪器，检测设备全都经标准计量局检验合格，7、下部结构施工基坑开挖应预留50CM的保护层土方（用人工开挖），严禁出现欠挖和超挖现象。达到设计高程后即使请相关人员验槽，满足设计要..求后方可进行基础砼的浇筑。基础施工时应注意核实地质情况，若出现不良地质情况或与设计要求不同时，应即使通知监理和设计代表予以处理。浆砌块石8、台帽施工台帽施工底模利用原回填土夯实的地基，在上面用低标号砼做5cm厚的底模，5cm厚的底模内预埋φ16对拉螺栓，底模尺寸同同台帽底板尺寸，顶高程为台帽的底高程。然后在其上扎筋立模，台帽耳墙、背墙和台帽同时施工，耳、背墙后用钢管加固支撑。四、钢筋混凝土施工工艺1、空心板预制(1)、浇筑空心板混凝土前应严格检查伸缩缝、泄水管、护栏、支座等附属设施预埋件是否齐全，确定无误后方可浇筑。施工前，应保证预应力孔道及钢筋位置准确，控制混凝土骨料最大粒径不得大于20mm。浇筑混凝土时应充分振捣密实，严格控制其质量。(2)、为了防止预制板上拱过大，及预制板与桥面现浇层由于龄期差别而产生过大收缩差，存梁期不超过90d，若累计上拱值超过计算值8mm，应采取控制措施。(3)、空心板预制时，按1m一道在...
