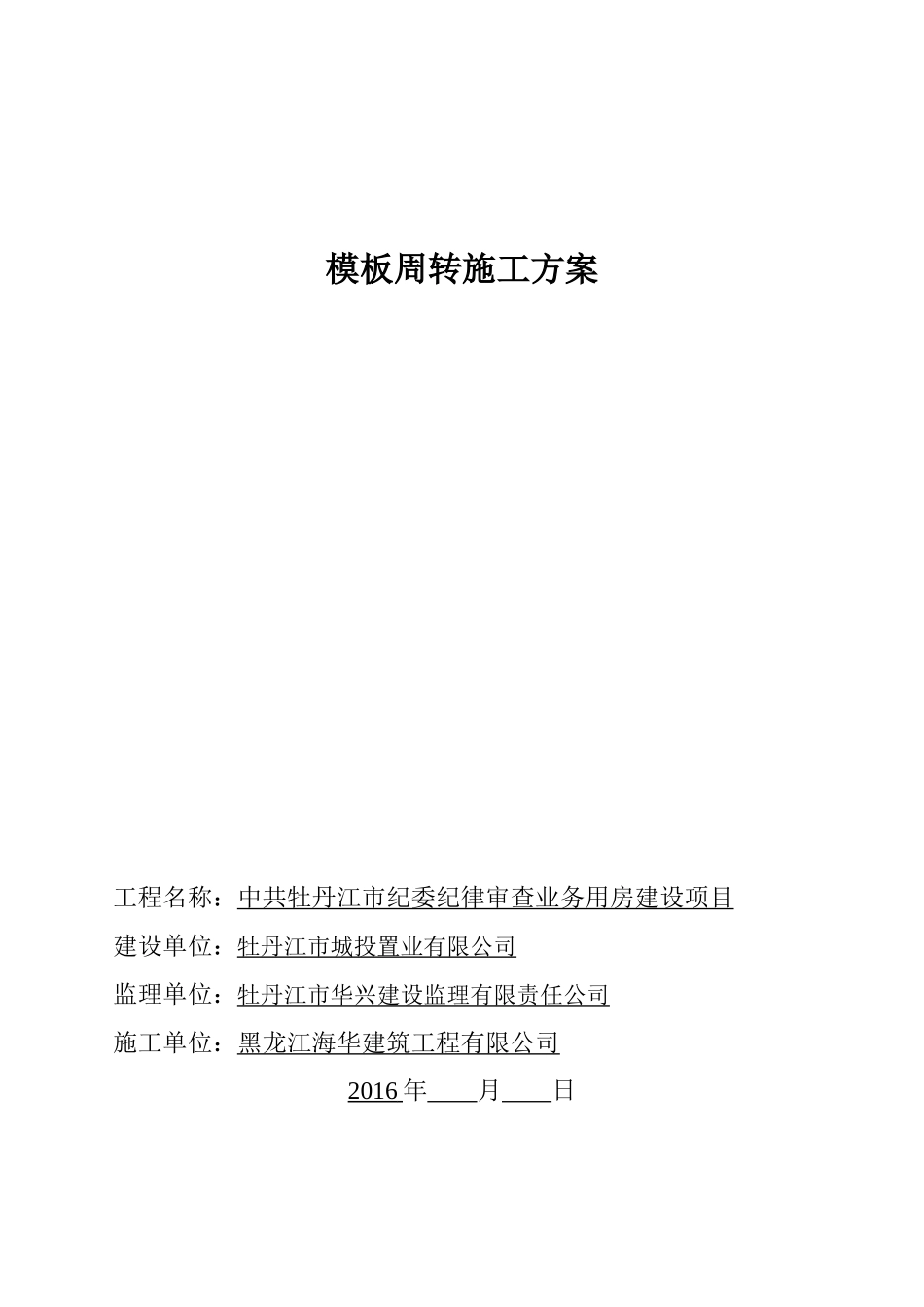

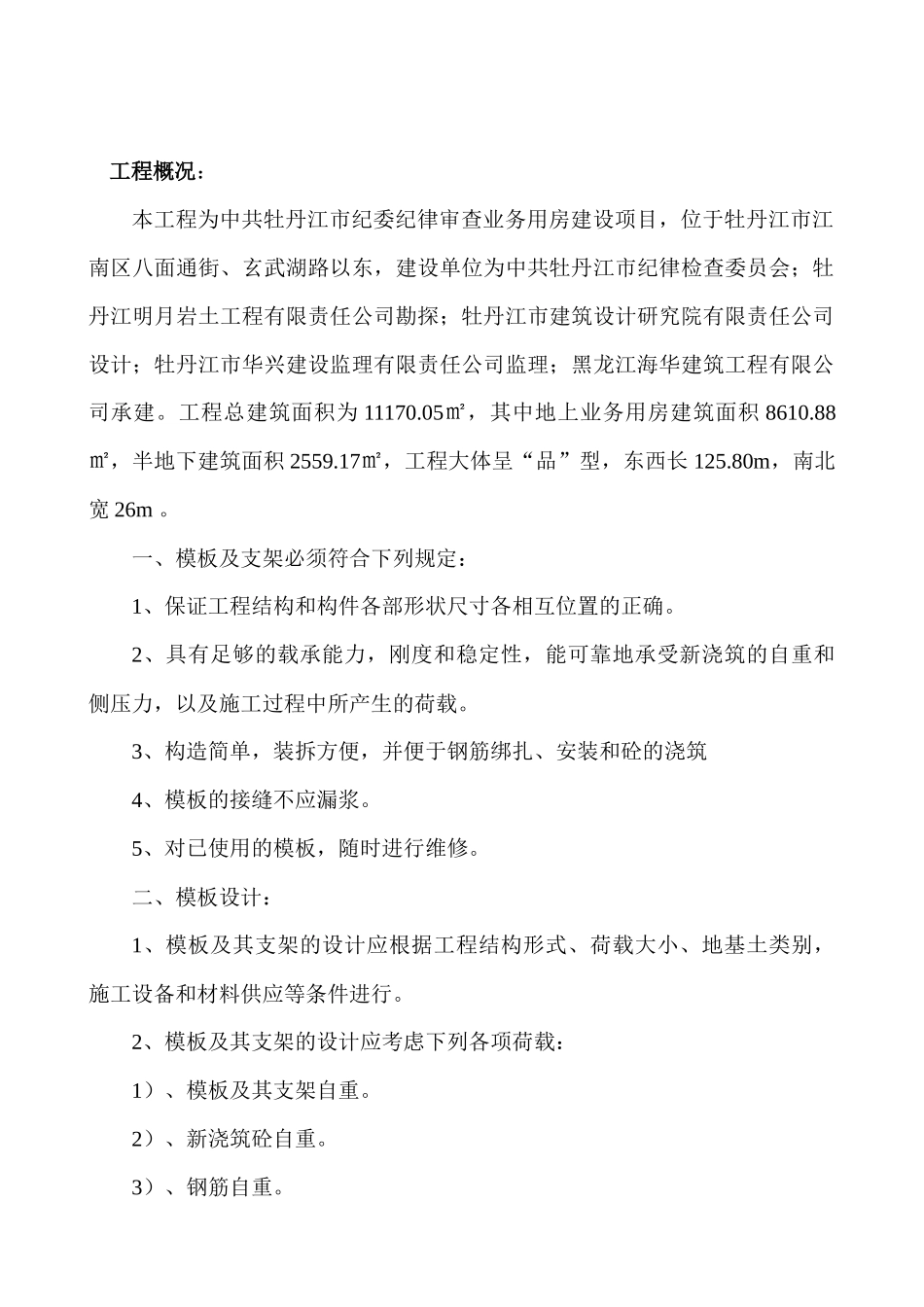

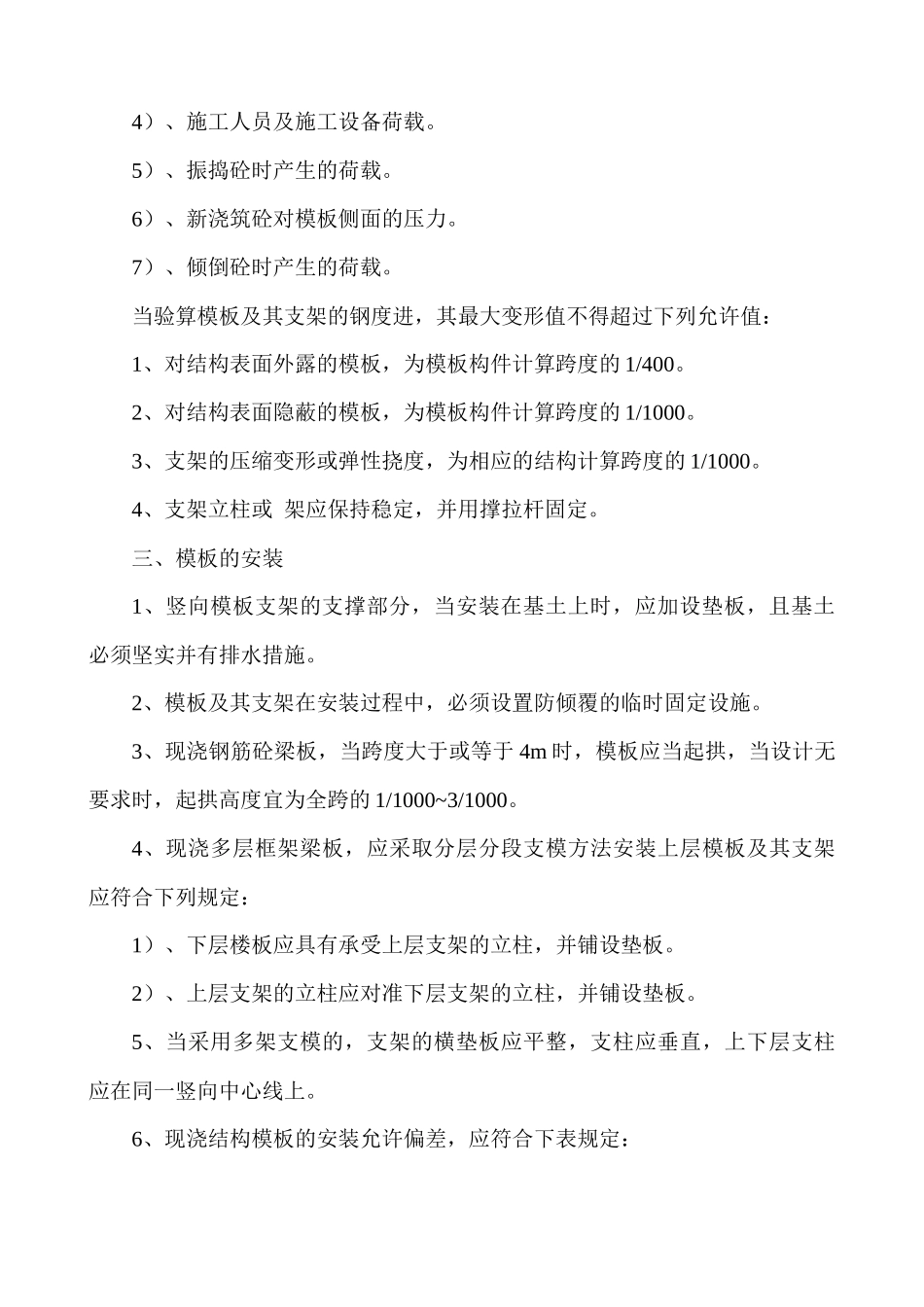

模板周转施工方案工程名称：中共牡丹江市纪委纪律审查业务用房建设项目建设单位：牡丹江市城投置业有限公司监理单位：牡丹江市华兴建设监理有限责任公司施工单位：黑龙江海华建筑工程有限公司2016年月日工程概况：本工程为中共牡丹江市纪委纪律审查业务用房建设项目，位于牡丹江市江南区八面通街、玄武湖路以东，建设单位为中共牡丹江市纪律检查委员会；牡丹江明月岩土工程有限责任公司勘探；牡丹江市建筑设计研究院有限责任公司设计；牡丹江市华兴建设监理有限责任公司监理；黑龙江海华建筑工程有限公司承建。工程总建筑面积为11170.05㎡，其中地上业务用房建筑面积8610.88㎡，半地下建筑面积2559.17㎡，工程大体呈“品”型，东西长125.80m，南北宽26m。一、模板及支架必须符合下列规定：1、保证工程结构和构件各部形状尺寸各相互位置的正确。2、具有足够的载承能力，刚度和稳定性，能可靠地承受新浇筑的自重和侧压力，以及施工过程中所产生的荷载。3、构造简单，装拆方便，并便于钢筋绑扎、安装和砼的浇筑4、模板的接缝不应漏浆。5、对已使用的模板，随时进行维修。二、模板设计：1、模板及其支架的设计应根据工程结构形式、荷载大小、地基土类别，施工设备和材料供应等条件进行。2、模板及其支架的设计应考虑下列各项荷载：1）、模板及其支架自重。2）、新浇筑砼自重。3）、钢筋自重。4）、施工人员及施工设备荷载。5）、振捣砼时产生的荷载。6）、新浇筑砼对模板侧面的压力。7）、倾倒砼时产生的荷载。当验算模板及其支架的钢度进，其最大变形值不得超过下列允许值：1、对结构表面外露的模板，为模板构件计算跨度的1/400。2、对结构表面隐蔽的模板，为模板构件计算跨度的1/1000。3、支架的压缩变形或弹性挠度，为相应的结构计算跨度的1/1000。4、支架立柱或架应保持稳定，并用撑拉杆固定。三、模板的安装1、竖向模板支架的支撑部分，当安装在基土上时，应加设垫板，且基土必须坚实并有排水措施。2、模板及其支架在安装过程中，必须设置防倾覆的临时固定设施。3、现浇钢筋砼梁板，当跨度大于或等于4m时，模板应当起拱，当设计无要求时，起拱高度宜为全跨的1/1000~3/1000。4、现浇多层框架梁板，应采取分层分段支模方法安装上层模板及其支架应符合下列规定：1）、下层楼板应具有承受上层支架的立柱，并铺设垫板。2）、上层支架的立柱应对准下层支架的立柱，并铺设垫板。5、当采用多架支模的，支架的横垫板应平整，支柱应垂直，上下层支柱应在同一竖向中心线上。6、现浇结构模板的安装允许偏差，应符合下表规定：项目允许偏差（mm）轴线位移5底模表面标高±5截面尺寸基础±10柱、墙、梁+4-5层高垂直6相邻两板表面高低差2表面平垫度（2m长度以上）5四、模板拆除现浇结构的模板及其支架拆除时，砼强度应符合下列规定：1、侧模：在砼强度能保证其表面及棱角不因拆除板而受损方可拆除。2、底模：在砼强度符合下表规定后，方可拆模，现浇结构拆模时所需砼强度：结构类型结构跨度（m）按设计的砼强度标准值的百分率计板≤250＞2、≤875＞8100梁≤875＞8100悬臂构件≤275＞2100五、支模方法：1、梁模板由底模，侧板、夹木和斜撑等组成，下面用顶撑（支柱）支撑距1m左右，当高度较大时，应在侧板上钉斜撑。顶撑间高位杆，一般500cm设一道，以上每隔2m设一道，相互拉接成一整体。2、楼板模板：铺设楼板模板从一侧向另一侧密铺，在两端及接头处用钉钉牢，其他部位少钉钉，以便拆模。六、模板施工的安全措施：1、进入施工现场，必须戴好安全帽，高空作业人员必须佩带安全带，并应系牢。2、经医生检查认为不宜高空作业的人员不得从事高空作业。3、工作前应先检查使用的工具是否牢固，板手等工具必须用绳链系栓在身上，钉子必须放在工具袋内，以免掉落伤人，工作时要思想集中，防止扎脚和空中滑落。4、安装与拆除5m以上内模板，应搭脚手架，并设防护栏杆，防止上下同一垂直面操作。5、遇六级以上的大风时，应暂停室外的高空作业，雨后清理现场略干不滑时，再进行工作。6、二人抬运模板时，要互相配合，协同工作，传递模板，工具用运输工具或绳子系牢后升降，不得乱抛。7、不得在脚手架上堆放大...
