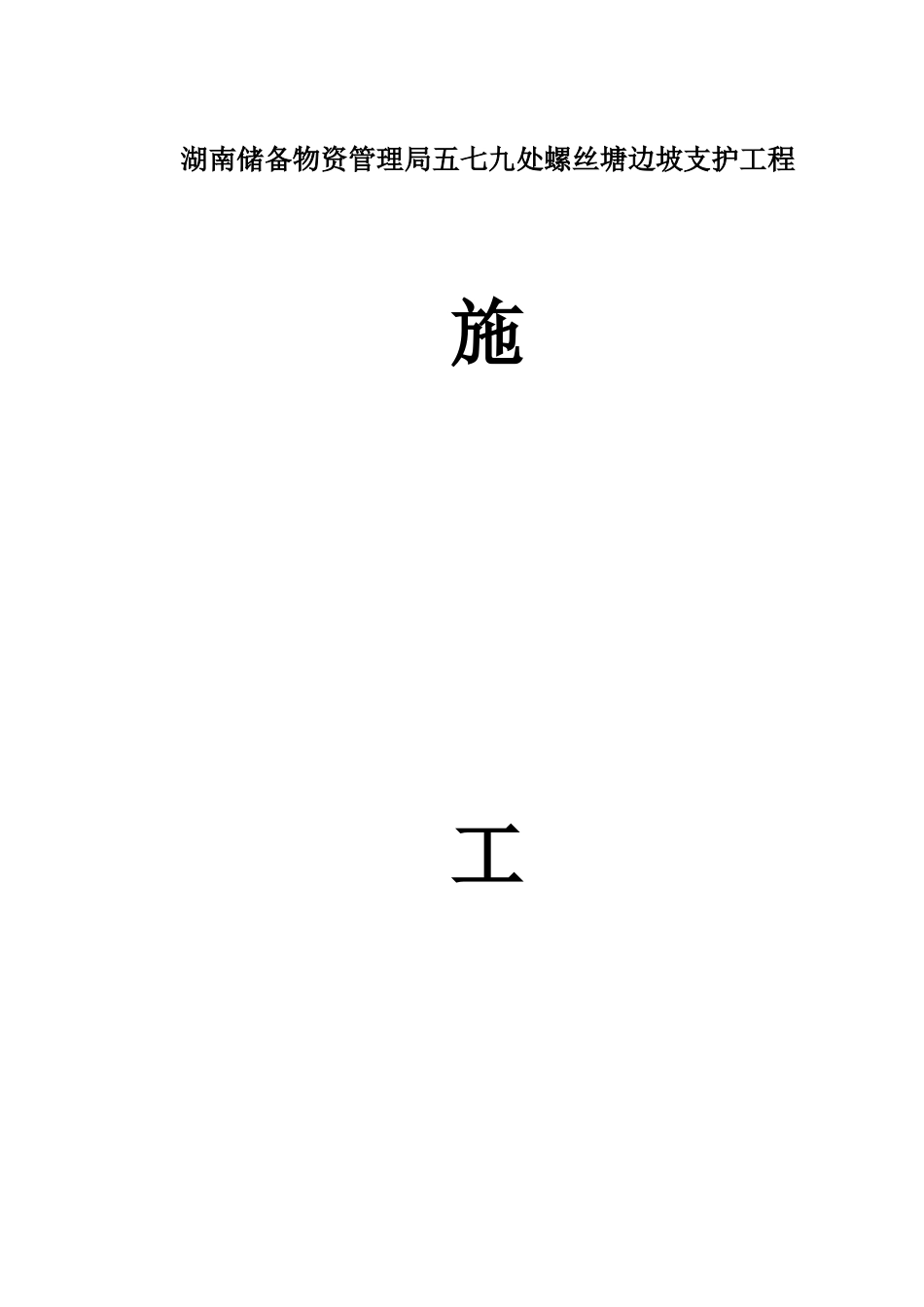

锚杆挡土墙施工方案培训资料_第1页
1/40

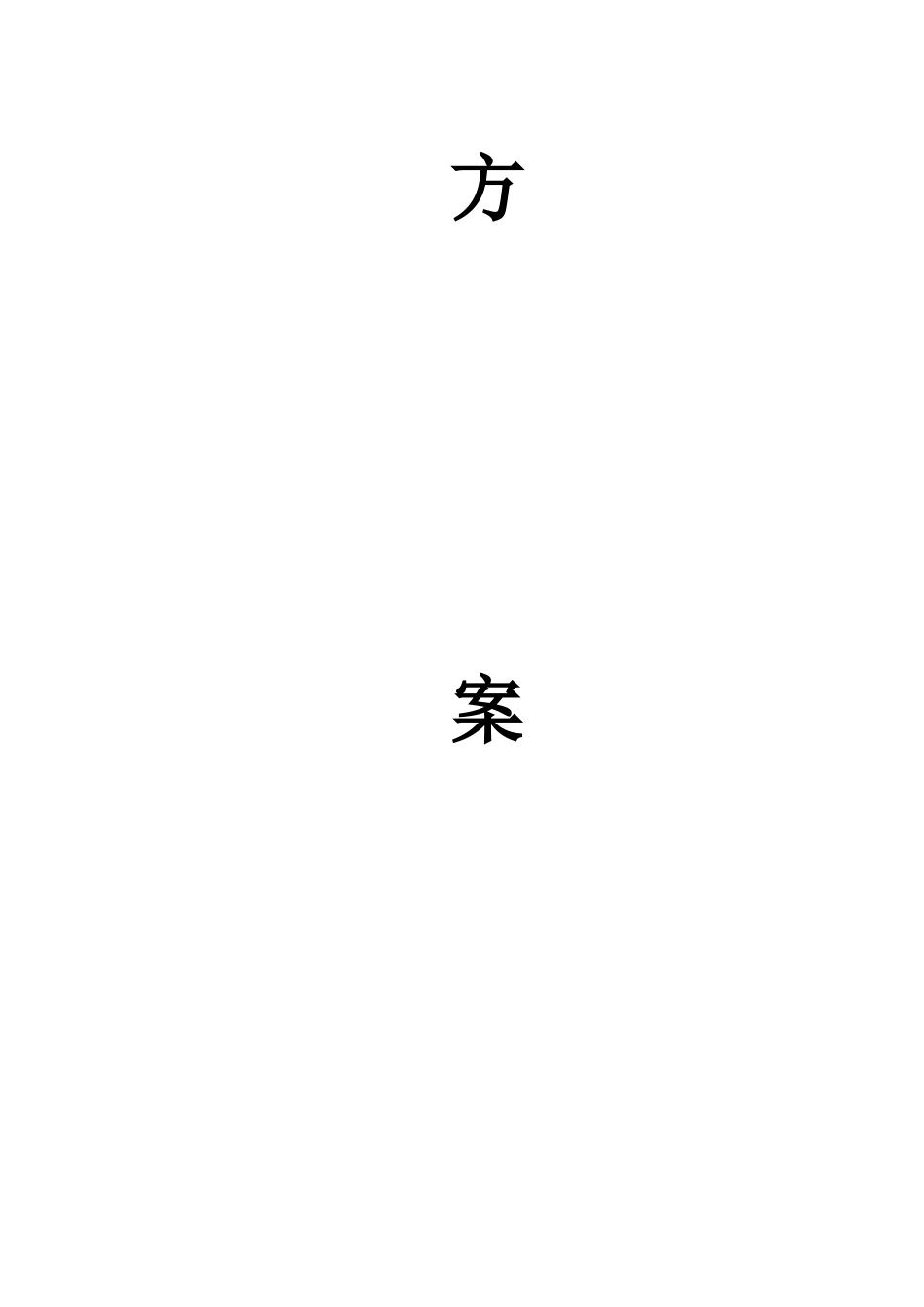

锚杆挡土墙施工方案培训资料_第2页
2/40

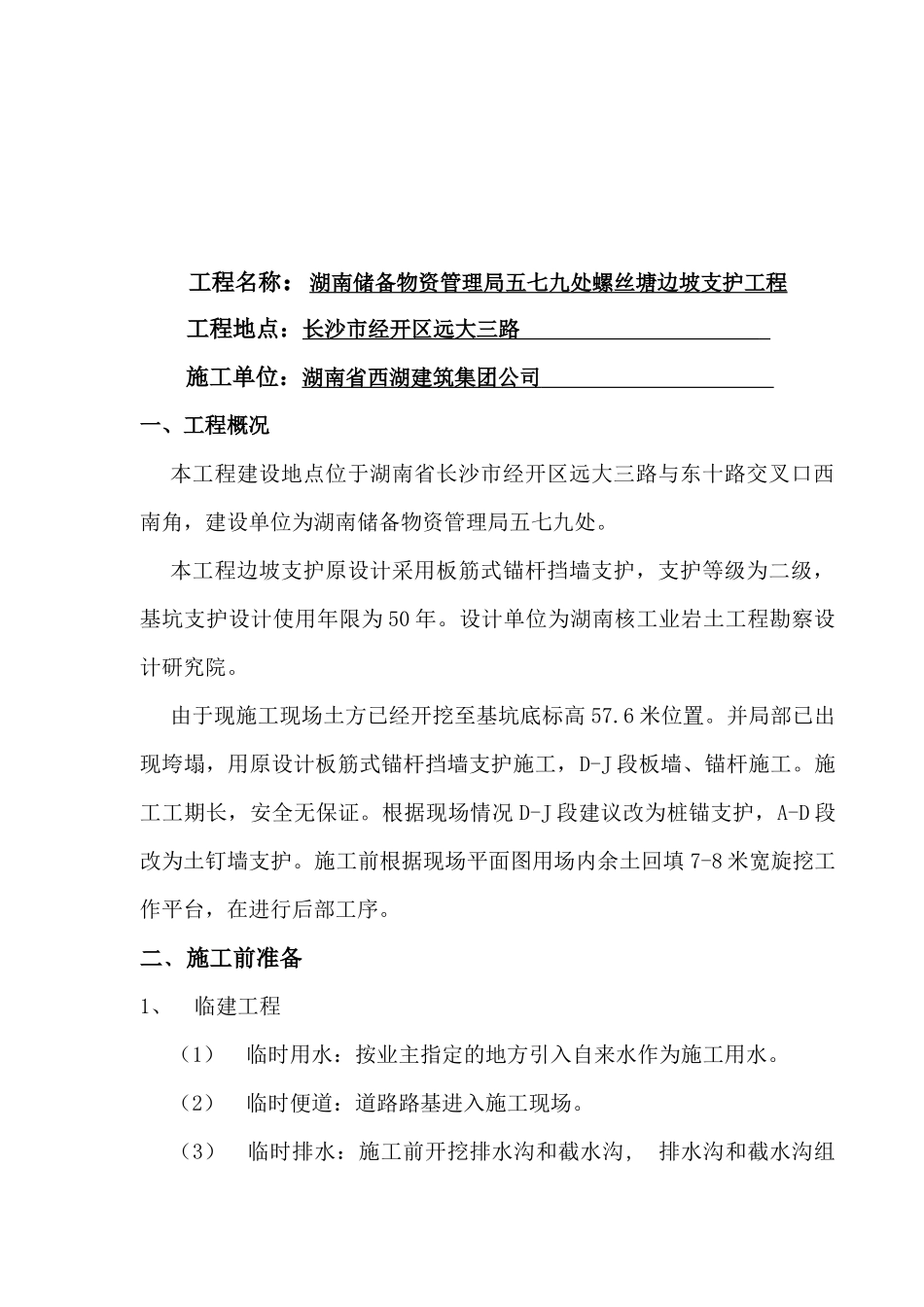

锚杆挡土墙施工方案培训资料_第3页
3/40
湖南储备物资管理局五七九处螺丝塘边坡支护工程施工方案工程名称:湖南储备物资管理局五七九处螺丝塘边坡支护工程工程地点:长沙市经开区远大三路施工单位:湖南省西湖建筑集团公司一、工程概况本工程建设地点位于湖南省长沙市经开区远大三路与东十路交叉口西南角,建设单位为湖南储备物资管理局五七九处。本工程边坡支护原设计采用板筋式锚杆挡墙支护,支护等级为二级,基坑支护设计使用年限为50年。设计单位为湖南核工业岩土工程勘察设计研究院。由于现施工现场土方已经开挖至基坑底标高57.6米位置。并局部已出现垮塌,用原设计板筋式锚杆挡墙支护施工,D-J段板墙、锚杆施工。施工工期长,安全无保证。根据现场情况D-J段建议改为桩锚支护,A-D段改为土钉墙支护。施工前根据现场平面图用场内余土回填7-8米宽旋挖工作平台,在进行后部工序。二﹑施工前准备1、临建工程(1)临时用水:按业主指定的地方引入自来水作为施工用水。(2)临时便道:道路路基进入施工现场。(3)临时排水:施工前开挖排水沟和截水沟,排水沟和截水沟组成临时排水系统,把山坡上的水流通过截水沟引入排水沟中,尽量避免水流冲刷边坡。(4)临时设施:工地设临时库房,钢筋棚设于施工现场。(5)临时用电:按业主指定的地点引入施工用电。2、施工准备(1)施工测量放样:用全站仪对本工程设计的开挖坡面进行定位放线,放出边坡平台位置,根据设计要求,定出钻孔孔位,做出标记。放样资料坚持“一人计算,一人校核”的原则,放样后进行复测校核细部标高,几何尺寸,平面位置准确无误,并对操作人员进行详细交底后报请监理工程师检验,认可后再进行下一道工序作业。(2)资料准备:正式施工前必备的资料主要有:地质勘察资料,施工图设计,施工组织设计,图纸会审纪要,平面布置图及锚杆分区﹑编号等,在施工前搜集类似工程场地的设计﹑施工经验数据。(3)材料准备根据设计要求准备充分的材料,所有材料均应有出厂合格证及检验合格证明书,保证使用的产品均为合格产品,锚杆工程常用的材料有:钢筋﹑水泥﹑砂﹑商品砼、对中支架﹑钢管﹑保护罩﹑注浆管﹑黄油等。(4)机械准备SANYI250旋挖机、锚杆钻机GB-2、压浆机、电焊机、弯机及污水泵等,在有效的使用期内使用,并且设备性能良好,使用正常。三、现场布置图四﹑旋挖桩支护桩及冠梁施工方案4.1旋挖桩原理及施工工艺流程旋挖成孔首先是通过钻机自有的行走功能和桅杆变幅机构使得钻具能正确的就位到桩位,利用桅杆导向下放钻杆将底部带有活门的桶式钻头置放到孔位,钻机动力头装置为钻杆提供扭矩、加压装置通过加压动力头的方式将加压力传递给钻杆钻头,钻头回转破碎岩土,并直接将其装入钻头内,然后再由钻机提升装置和伸缩式钻杆将钻头提出孔外卸土,这样循环往复,不断地取土、卸土,直至钻至设计深度。对粘结性好的岩土层,可采用干式或清水钻进工艺。而在松散易坍塌地层,则必须采用静态泥浆护壁钻进工艺。其工艺流程见图2:YYN开工前准备工作定位放线埋设护筒钻机就位、校正成孔下钢筋笼检查沉碴厚度灌浇砼导管拔出拔护筒孔口回填挖砌泥浆池及沟制备泥浆及处理钢筋笼存放排浆可用泥浆废浆排除浇注记录做试块试块养护送试验室图2旋挖桩施工工艺流程图开工报告批复钻机准备YN清孔成孔自检钻孔处理测量孔深成孔检测检查记录填写导管试装、准备二次清孔下导管搭平台、安漏斗钢筋笼制作4.2旋挖桩施工主要方法1)根据旋挖成孔原理及本工程地质情况,拟采用SWDM200型履带式钻机、直径1.0米的斗齿双底板捞碴钻头钻进、静态泥浆护壁、跳桩法成孔的施工方法对全场旋挖桩进行施工。事先按边段对旋挖桩进行编号。同时为防止施工过程中由于相邻两桩施工距离太近或间隔时间太短,造成塌孔串孔,施工中采用跳两个孔顺序进行施工。2)按静态泥浆护壁需要,在现场标高场内、按单桩最大体积1.5~2.0倍设土质泥浆池(含回浆用沉淀池及泥浆储备池)、泥浆沟构建泥浆循环净化排碴系统。3)钢筋在现场集中加工制作,钢筋笼采用25t汽车吊安装。4)桩体混凝土采用导管法水下灌注,混凝土由商品砼厂家提供,罐车运输,直接进入集料斗或视情采用汽车泵投料。4.3旋挖桩的施工工艺及要求(...
