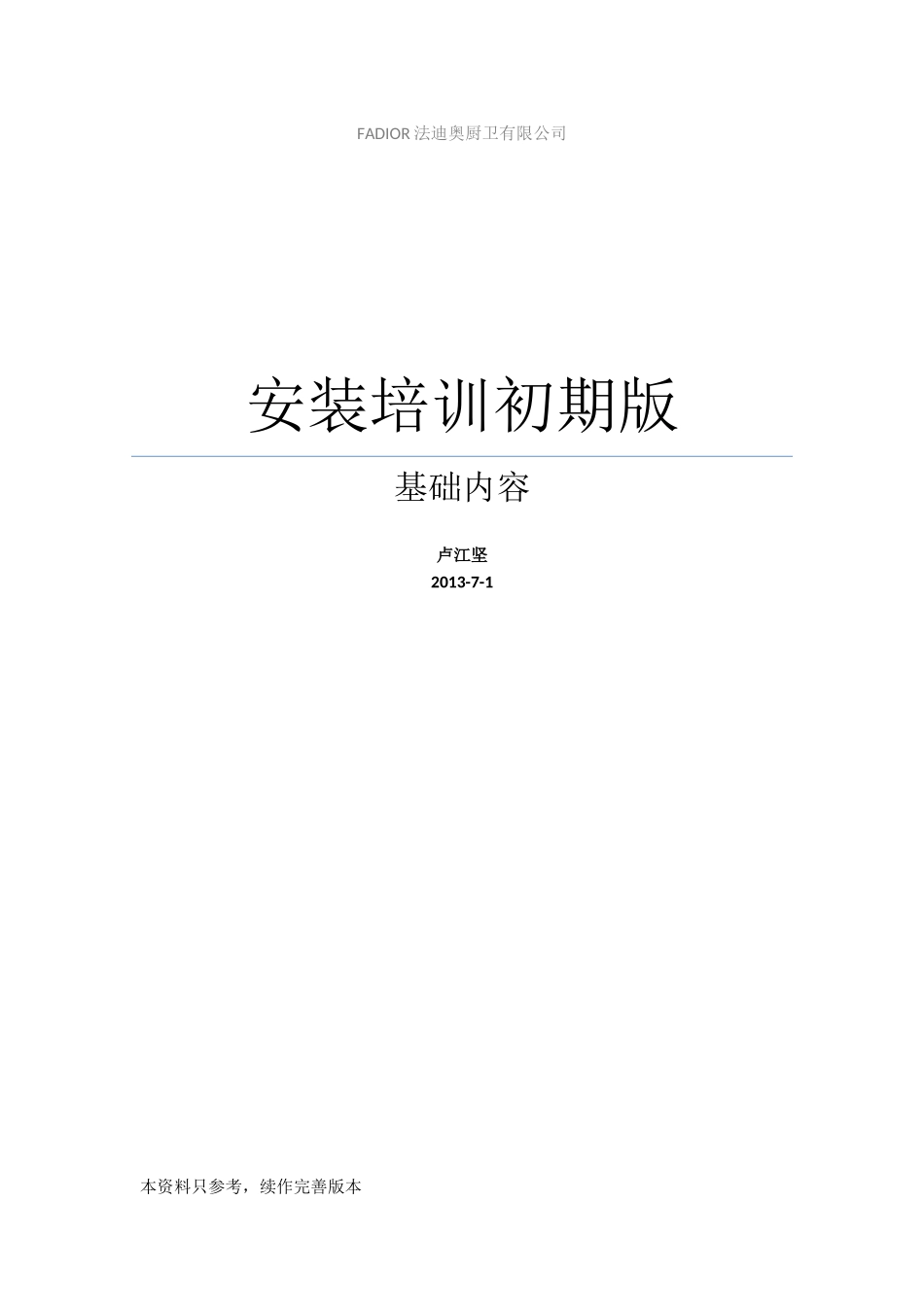

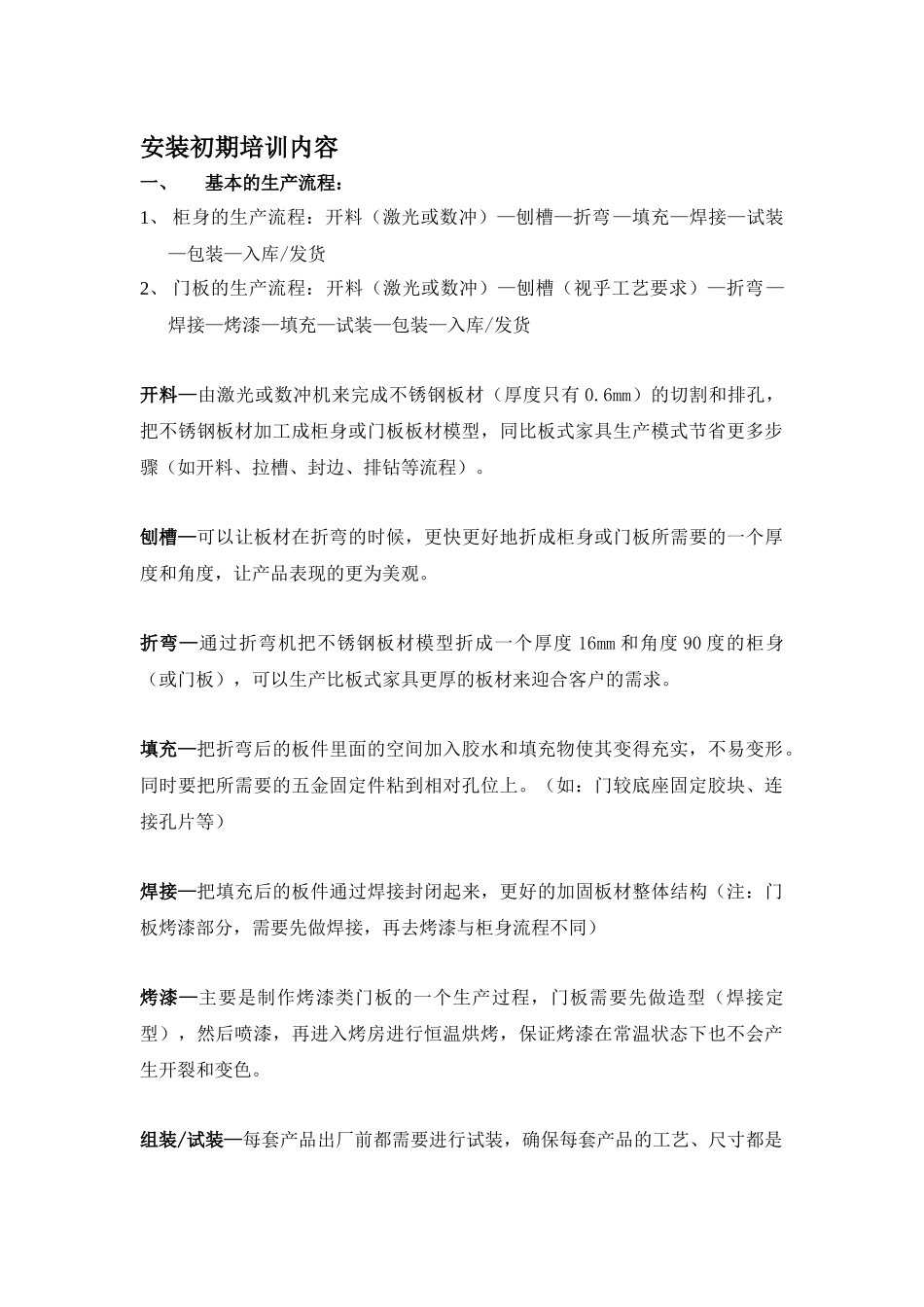

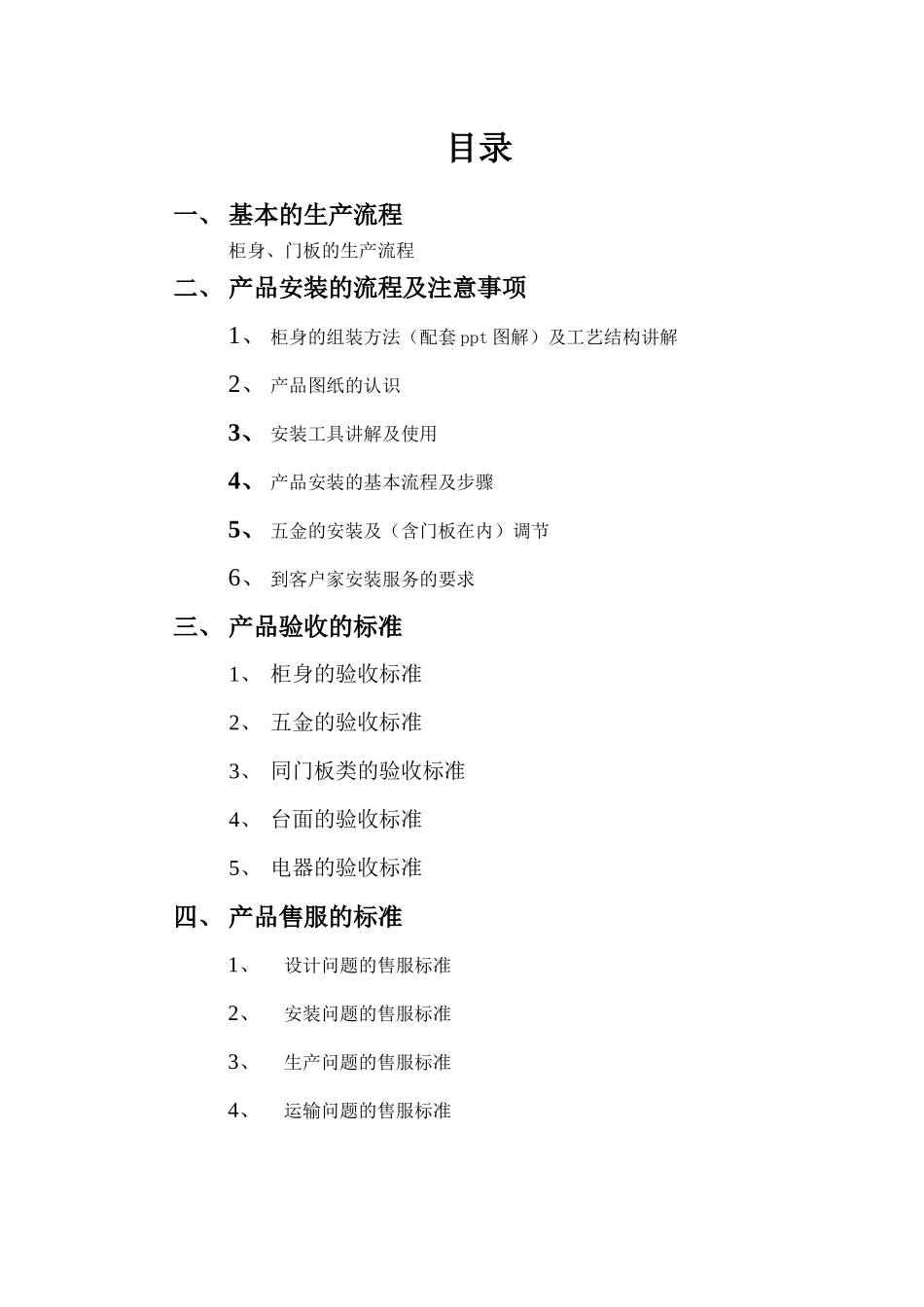

FADIOR法迪奥厨卫有限公司安装培训初期版基础内容卢江坚2013-7-1本资料只参考，续作完善版本目录一、基本的生产流程柜身、门板的生产流程二、产品安装的流程及注意事项1、柜身的组装方法（配套ppt图解）及工艺结构讲解2、产品图纸的认识3、安装工具讲解及使用4、产品安装的基本流程及步骤5、五金的安装及（含门板在内）调节6、到客户家安装服务的要求三、产品验收的标准1、柜身的验收标准2、五金的验收标准3、同门板类的验收标准4、台面的验收标准5、电器的验收标准四、产品售服的标准1、设计问题的售服标准2、安装问题的售服标准3、生产问题的售服标准4、运输问题的售服标准安装初期培训内容一、基本的生产流程：1、柜身的生产流程：开料（激光或数冲）—刨槽—折弯—填充—焊接—试装—包装—入库/发货2、门板的生产流程：开料（激光或数冲）—刨槽（视乎工艺要求）—折弯—焊接—烤漆—填充—试装—包装—入库/发货开料—由激光或数冲机来完成不锈钢板材（厚度只有0.6mm）的切割和排孔，把不锈钢板材加工成柜身或门板板材模型，同比板式家具生产模式节省更多步骤（如开料、拉槽、封边、排钻等流程）。刨槽—可以让板材在折弯的时候，更快更好地折成柜身或门板所需要的一个厚度和角度，让产品表现的更为美观。折弯—通过折弯机把不锈钢板材模型折成一个厚度16mm和角度90度的柜身（或门板），可以生产比板式家具更厚的板材来迎合客户的需求。填充—把折弯后的板件里面的空间加入胶水和填充物使其变得充实，不易变形。同时要把所需要的五金固定件粘到相对孔位上。（如：门较底座固定胶块、连接孔片等）焊接—把填充后的板件通过焊接封闭起来，更好的加固板材整体结构（注：门板烤漆部分，需要先做焊接，再去烤漆与柜身流程不同）烤漆—主要是制作烤漆类门板的一个生产过程，门板需要先做造型（焊接定型），然后喷漆，再进入烤房进行恒温烘烤，保证烤漆在常温状态下也不会产生开裂和变色。组装/试装—每套产品出厂前都需要进行试装，确保每套产品的工艺、尺寸都是符合设计师图纸或客户的要求，发现问题可以及时的修改，减少出厂后安装出现的问题。包装—试装完成后，确定产品在试装过程中没有问题了，就根据客户要求以整装或散装的包装方式对产品进行包装。入库/发货—二、产品安装的流程及注意事项：1、柜身的组装方法（配套ppt图解）及工艺结构讲解：1)吊柜组装：组成板件：1、左右侧板、2、上下顶底板、3、背板、4、梯形管、5、层板对开门吊柜图解右侧板背板梯形管左侧板顶板右门板左门板层板左侧板左门板右门板右侧板底板前梁后梁背板层板吊柜组装图解2)地柜组装：组成板件：1、左右侧板、2、底板、3、背板、4、前后横梁、5、层板、6门板对开门地柜图解地柜组装图解3)每单元柜工艺结构讲解水槽柜：左右侧板、活动底板、前后横梁、底板拉板、无背板（对开门的）电器柜：左右侧板、底板、前后横梁、无背板抽屉柜：左右侧板、底板、背板、前后横梁（注意：侧板导轨孔位）拉篮柜：左右侧板、底板、背板、前后横梁（注意：三遍拉篮侧板导轨孔位或调味拉篮底板导轨孔位）转角地柜：左右侧板、前侧板、中梁（可安装铰链的）、底板、层板、背板、前后横梁（单开门）上翻门吊柜：左右侧板、底板、顶板、梯形管盒、背板、固定不锈钢层板（双上翻门）2、产品图纸的认识：1)图纸主要组成部分：配置表、平面图、立面图、台面图等四大部分（以客户图纸为例）配置表—是橱柜下单时必须附带的，里面记载了整套橱柜的五金配件，对我们在检查货物是否欠缺有很大作用。平面图—是从高空俯视角度宏观展示整个厨房的布局的，从平面图我们可以了解到厨房里各个地柜、吊柜的宽度和深度，炉灶、水盆、冰箱等重要部件的摆放位置以及公司和客户的相关信息（如图1、2）。图1图2立面图—从立面图我们不单可以看到每堵墙的摆放位置，柜子结构，橱柜配件等，还能表示出封板、非标柜等一些重要安装数据。（如下图）台面图—我们根据现场柜子摆放好后实际尺寸做出来的台面尺寸，从里面我们能看到台面的结构、尺寸、边型、水盆做法，炉中、盆中等。（如下图）2)户型图纸分类及摆放顺序讲解户型分类主要根据设计图...
