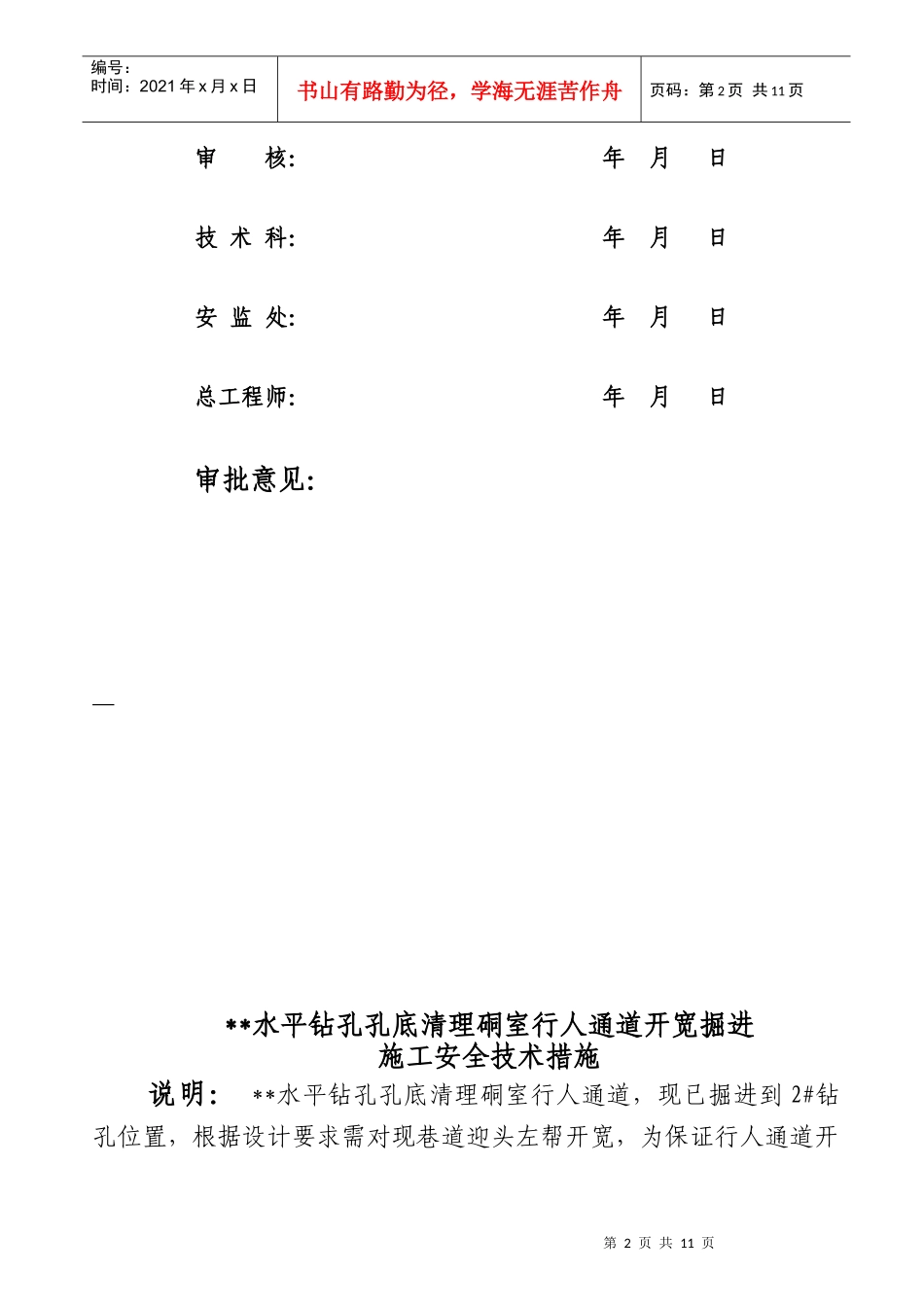

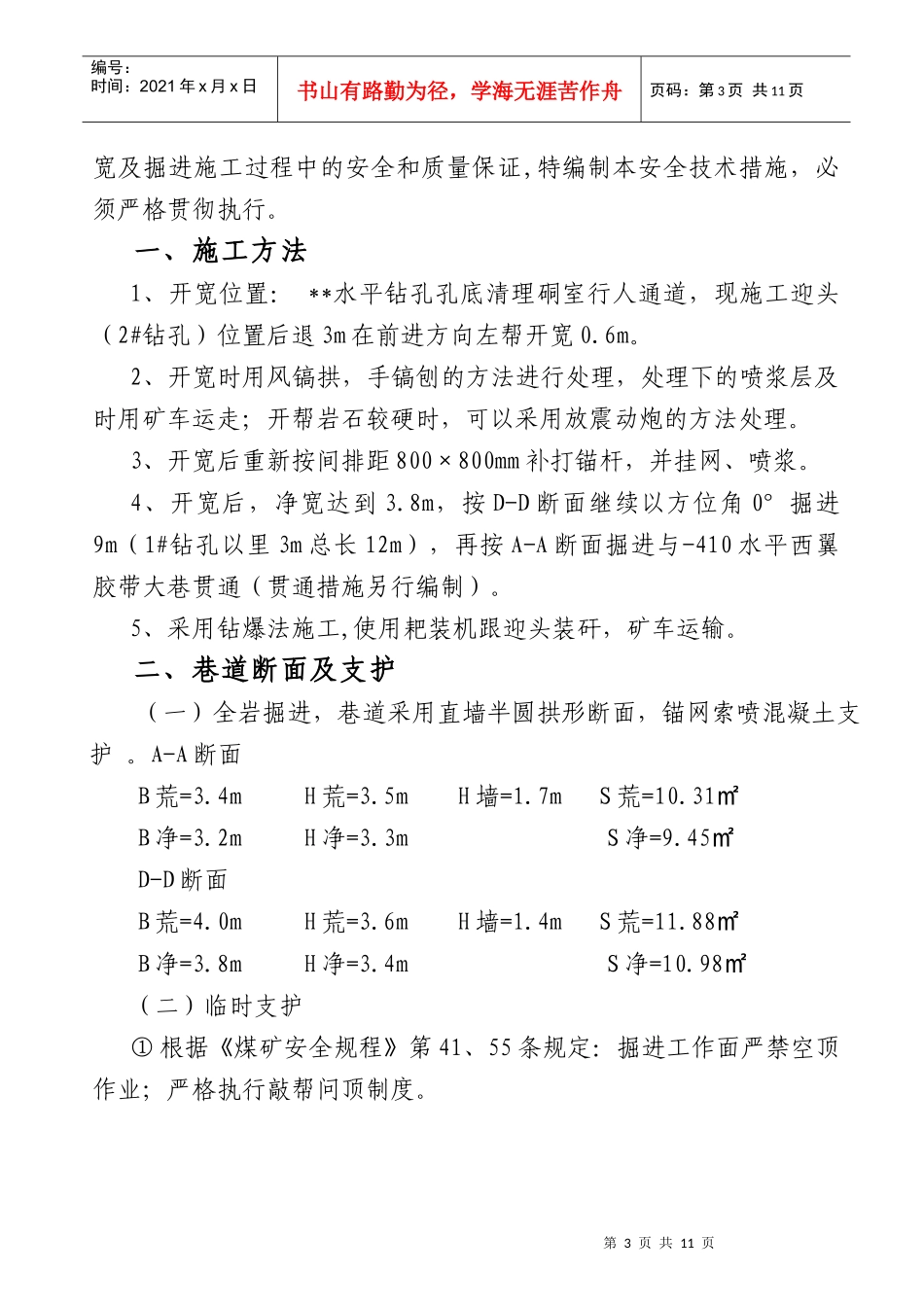

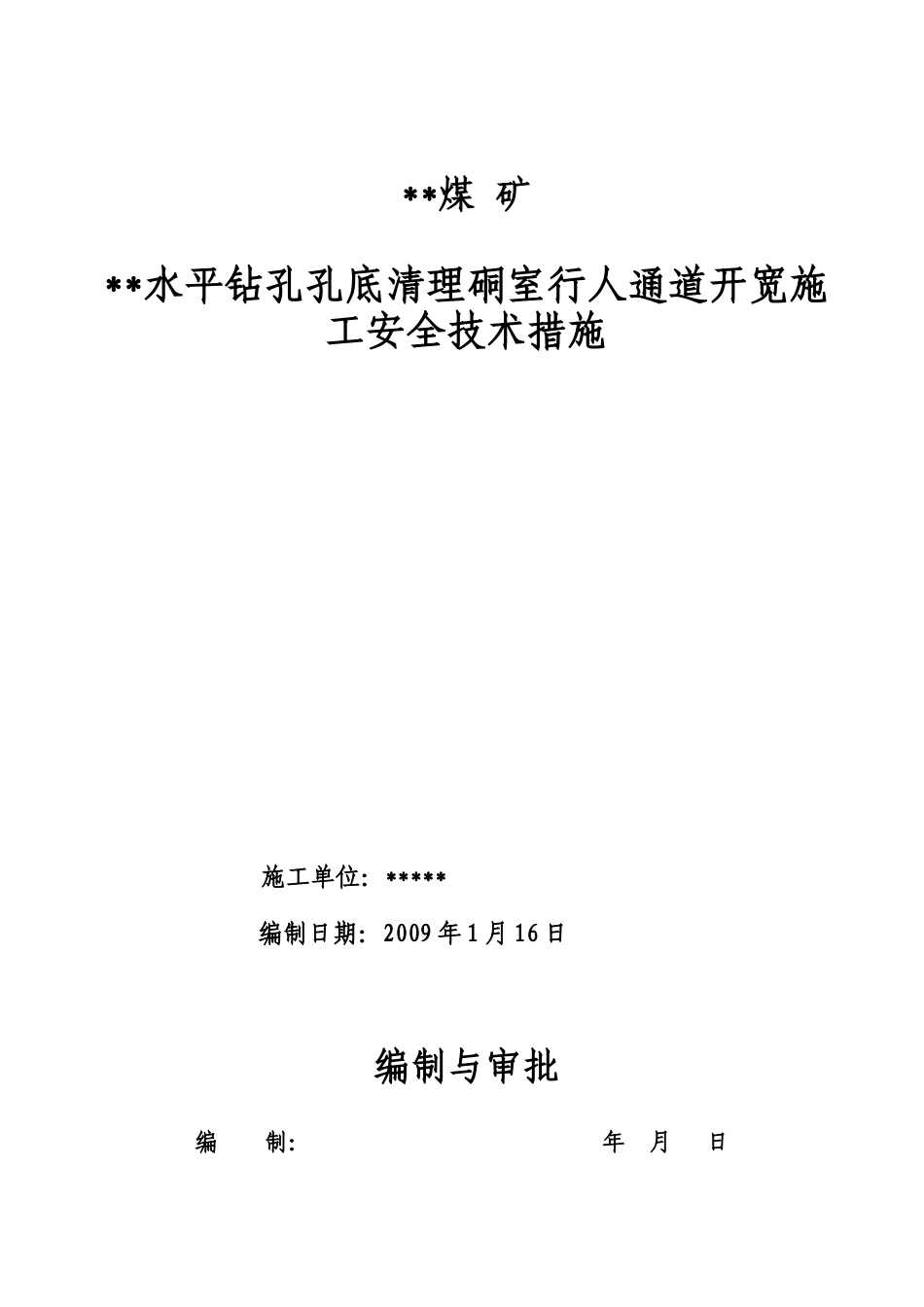

**煤矿**水平钻孔孔底清理硐室行人通道开宽施工安全技术措施施工单位：*****编制日期：2009年1月16日编制与审批编制：年月日第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页审核：年月日技术科：年月日安监处：年月日总工程师：年月日审批意见：**水平钻孔孔底清理硐室行人通道开宽掘进施工安全技术措施说明：**水平钻孔孔底清理硐室行人通道，现已掘进到2#钻孔位置，根据设计要求需对现巷道迎头左帮开宽，为保证行人通道开第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页宽及掘进施工过程中的安全和质量保证,特编制本安全技术措施，必须严格贯彻执行。一、施工方法1、开宽位置：**水平钻孔孔底清理硐室行人通道，现施工迎头（2#钻孔）位置后退3m在前进方向左帮开宽0.6m。2、开宽时用风镐拱，手镐刨的方法进行处理，处理下的喷浆层及时用矿车运走；开帮岩石较硬时，可以采用放震动炮的方法处理。3、开宽后重新按间排距800×800mm补打锚杆，并挂网、喷浆。4、开宽后，净宽达到3.8m，按D-D断面继续以方位角0°掘进9m（1#钻孔以里3m总长12m），再按A-A断面掘进与-410水平西翼胶带大巷贯通（贯通措施另行编制）。5、采用钻爆法施工,使用耙装机跟迎头装矸，矿车运输。二、巷道断面及支护（一）全岩掘进，巷道采用直墙半圆拱形断面，锚网索喷混凝土支护。A-A断面B荒=3.4mH荒=3.5mH墙=1.7mS荒=10.31㎡B净=3.2mH净=3.3mS净=9.45㎡D-D断面B荒=4.0mH荒=3.6mH墙=1.4mS荒=11.88㎡B净=3.8mH净=3.4mS净=10.98㎡（二）临时支护①根据《煤矿安全规程》第41、55条规定：掘进工作面严禁空顶作业；严格执行敲帮问顶制度。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页②前探梁支护：前探梁采用3条长4m的3寸钢管按锚杆间距均匀悬吊到顶部锚杆上，每条前探梁用3个悬吊点固定，并用木板和木楔足顶加牢。详见《前探梁使用专项措施》。③施工中要及时的前移前探梁，在前探支护的掩护下挂网打设锚杆。迎头后必须常备3棵小头不小于ф180mm高度适宜合格的圆木柱，无法使用前探梁时，采用木柱进行临时支护。④迎头响炮后，扒净矸石，及时进行锚杆支护，喷浆班挂网喷浆，初喷拖后迎头不超过两个班的循环进尺，复喷成巷紧跟耙装机后。（三）永久支护A-A断面1、拱部支护：采用ф18mm等强度螺纹钢式树脂锚杆，长度2.3m，锚杆间排距800×800mm，每排锚杆为7根，每孔用树脂药卷MSCK2350（2850）二块；2、两墙支护：采用ф18mm等强度螺纹钢式树脂锚杆，长度2.3m，锚杆间排距800×800mm，每排锚杆为4根，每孔用树脂药卷MSCK2350（2850）一块。3、金属网采用φ6.5圆钢焊制而成，规格为1700×900mm，网格为150×150mm，逐条弯钩连接成一体，连接长度不小于100mm。4、锚索支护，锚索沿巷道掘进方向轴向在顶部布置单路锚索，间距中—中3.7m。锚索线采用φ15.24mm的低松驰预应力钢绞线截制而成，长度不小于4.5m，每条锚索梁两条索，每孔装入树脂药卷MSCK2350三支。锚索梁采用10#“U”形槽钢加工制作而成，梁长2.0m，索孔间距1500mm，锚索单根破断力不小于300KN，初锚力不小于100KN；所有锚索必须锚入硬岩深度不小于1.0m。5、砼喷浆支护：砼强度为C20，喷厚为100mm。第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页D-D断面1、拱部支护：采用ф18mm等强度螺纹钢式树脂锚杆，长度2.3m，锚杆间排距800×800mm，每排锚杆为7根，每孔用树脂药卷MSCK2350（2850）二块；2、两墙支护：采用ф18mm等强度螺纹钢式树脂锚杆，长度2.3m，锚杆间排距800×800mm，每排锚杆为4根，每孔用树脂药卷MSCK2350（2850）一块。3、金属网采用φ6.5圆钢焊制而成，规格为1700×900mm，网格为150×150mm，逐条弯钩连接成一体，连接长度不小于100mm。4、锚索支护，锚索沿巷道掘进方向轴向在顶部布置单路锚索，间距中—中3.7m。锚索线采用φ15.24mm的低松驰预应力钢绞线截制而成，长度不小于4.5m，每条锚索梁两条索，每孔装入树脂药卷MSCK2350三支。锚索梁采用1...
