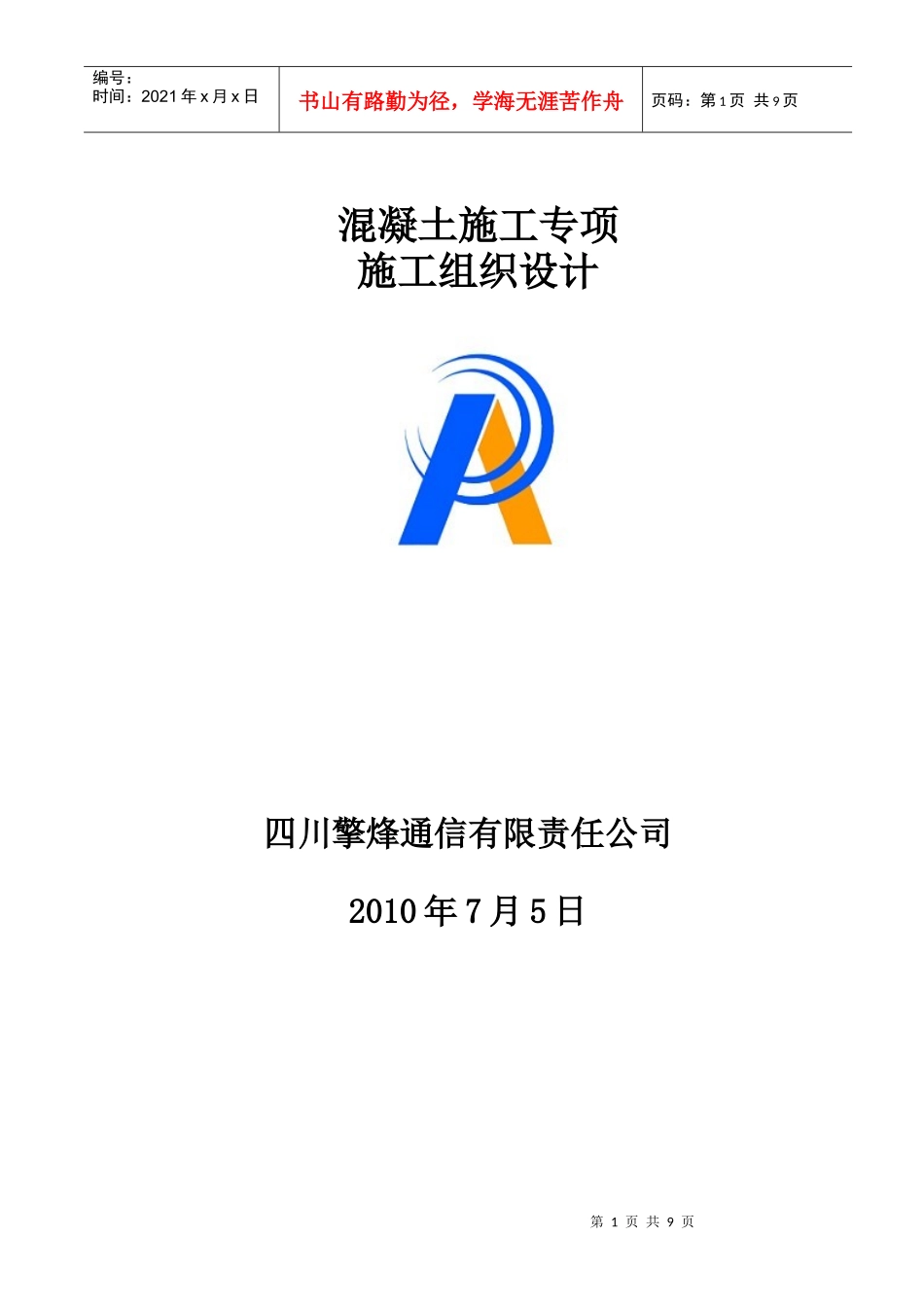

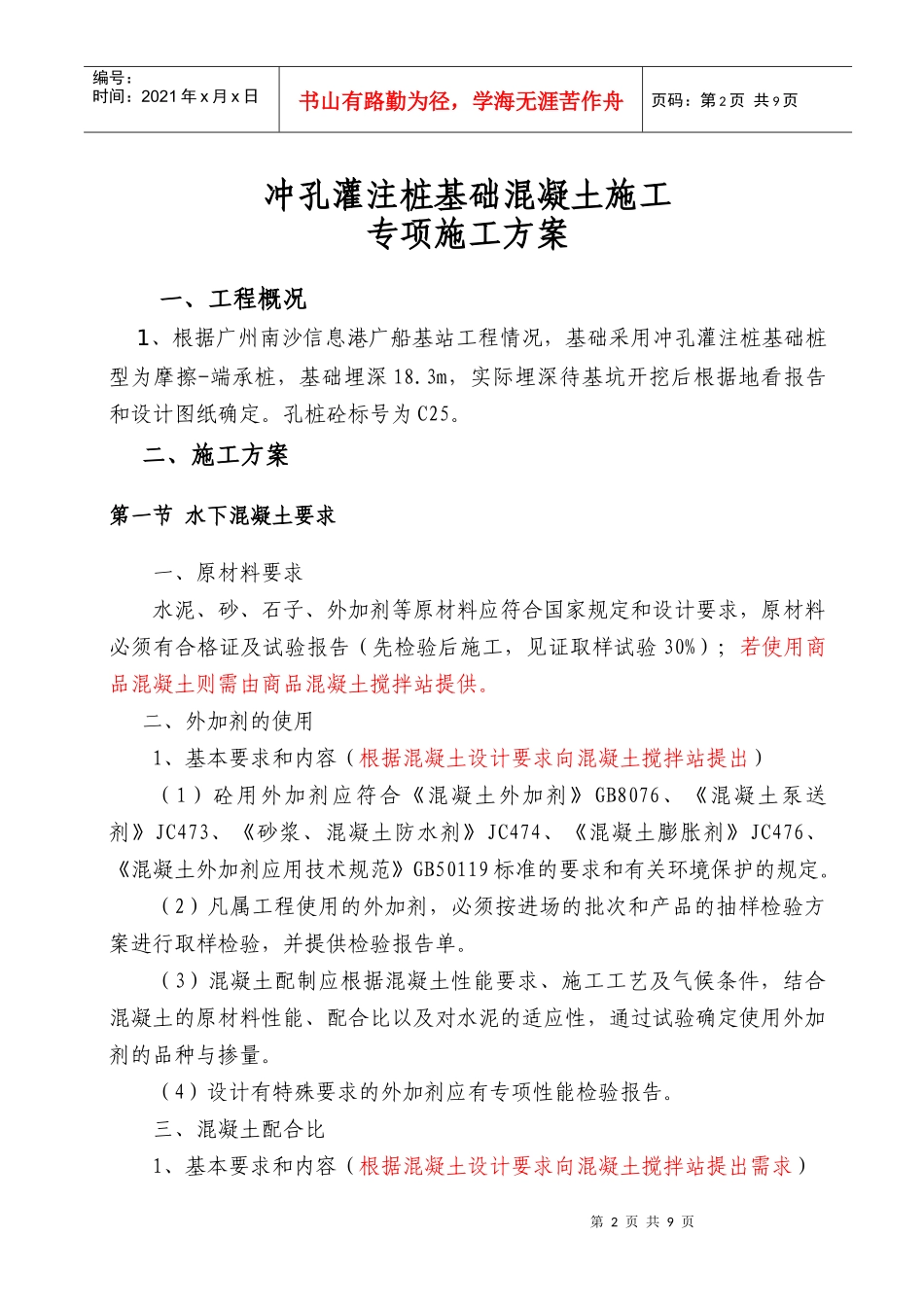

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页混凝土施工专项施工组织设计四川擎烽通信有限责任公司2010年7月5日第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页冲孔灌注桩基础混凝土施工专项施工方案一、工程概况1、根据广州南沙信息港广船基站工程情况，基础采用冲孔灌注桩基础桩型为摩擦-端承桩，基础埋深18.3m，实际埋深待基坑开挖后根据地看报告和设计图纸确定。孔桩砼标号为C25。二、施工方案第一节水下混凝土要求一、原材料要求水泥、砂、石子、外加剂等原材料应符合国家规定和设计要求，原材料必须有合格证及试验报告（先检验后施工，见证取样试验30%）；若使用商品混凝土则需由商品混凝土搅拌站提供。二、外加剂的使用1、基本要求和内容（根据混凝土设计要求向混凝土搅拌站提出）（1）砼用外加剂应符合《混凝土外加剂》GB8076、《混凝土泵送剂》JC473、《砂浆、混凝土防水剂》JC474、《混凝土膨胀剂》JC476、《混凝土外加剂应用技术规范》GB50119标准的要求和有关环境保护的规定。（2）凡属工程使用的外加剂，必须按进场的批次和产品的抽样检验方案进行取样检验，并提供检验报告单。（3）混凝土配制应根据混凝土性能要求、施工工艺及气候条件，结合混凝土的原材料性能、配合比以及对水泥的适应性，通过试验确定使用外加剂的品种与掺量。（4）设计有特殊要求的外加剂应有专项性能检验报告。三、混凝土配合比1、基本要求和内容（根据混凝土设计要求向混凝土搅拌站提出需求）第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页（1）混凝土应按设计要求由试验室通过试配确定配合比，提交配合比试验报告。当混凝土的组成材料有变更时，其配合比应重新确定。（2）混凝土配合比试配应符合《普通混凝土配合比设计规程》JGJ55、《普通混凝土拌合物性能试验方法》GB／T50080、《普通混凝土力学性能试验方法》GB／T50081的规定。有特殊要求的混凝土配制尚应满足现行有关规范的要求。（3）试配混凝土的各组成材料应经检验，符合有关规定的要求。（4）现场施工时的混凝土配合比，应根据砂、石的含水率做相应调整并做好记录。或检验结果主要指标不符合有关规定的要求。第二节水下混凝土施工要求1、混凝土拌制1）水下混凝土必须具备良好的和易性，配合比应通过试验确定及根据现场砂石含水率调整配合比；坍落度宜为180～220；水泥用量不少于㎜360㎏/m³。（设计要求）2）水下混凝土的含砂率宜为40%～45%，并宜选用中粗砂；粗骨料的最大粒径应＜50，且不得大于钢筋间最小净距的㎜1/3。3）为改善和易性和缓凝，水下混凝土宜掺外加剂。2、灌注混凝土的导管总成：1）导管壁厚不宜小于3，直径宜为㎜200～250，导管接头处的外径㎜应比钢筋笼的内径小100以上；直径制作偏差不应超过㎜2，导管的分节㎜长度视工艺要求确定，底管长度不宜小于2米，接头宜用法兰或双螺纹方扣快速接头。2）导管提升时，不得挂住钢筋笼，为此可设置防护三角形加劲钣或设置锥形法兰护罩；3）导管使用前应试拼装、试压，试水压力为0.6～1.0MPa。4）隔水塞，外径比导管内径小20～25；橡胶垫圈厚㎜3～5，直径比㎜第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页导管内径大5～6。㎜5）储料斗，必须满足初灌量的要求。3、初灌量确定：1）混凝土初灌量应能满足最小埋管深度0.8～1.0m，并形成混凝土、泥浆界面，使泥浆与混凝土分隔开来。满足导管最小埋深的初灌量V1：V1=π4d2⋅γmγc⋅Hw+πD24H0式中：d——导管内径（m）；γm——泥浆容重（t/m³）；γc——混凝土容重（t/m³）；H0——孔内混凝土面至孔底距离（m）。Hw——孔口泥浆面至孔内混凝土面高度（m）；D——桩孔直径（m）；2）满足混凝土有足够流动压力从管内迅速流出，形成混凝土、泥浆界面的初灌量V2：V2=πD24⋅h2+πd24⋅L式中：h2——导管底端距孔底距离（m）；L——导管在孔中泥浆面以下的长度（m）。比较V1及V2，取大值作初灌量。4、混凝土灌注：1）开始灌注混凝土时，为使隔...
