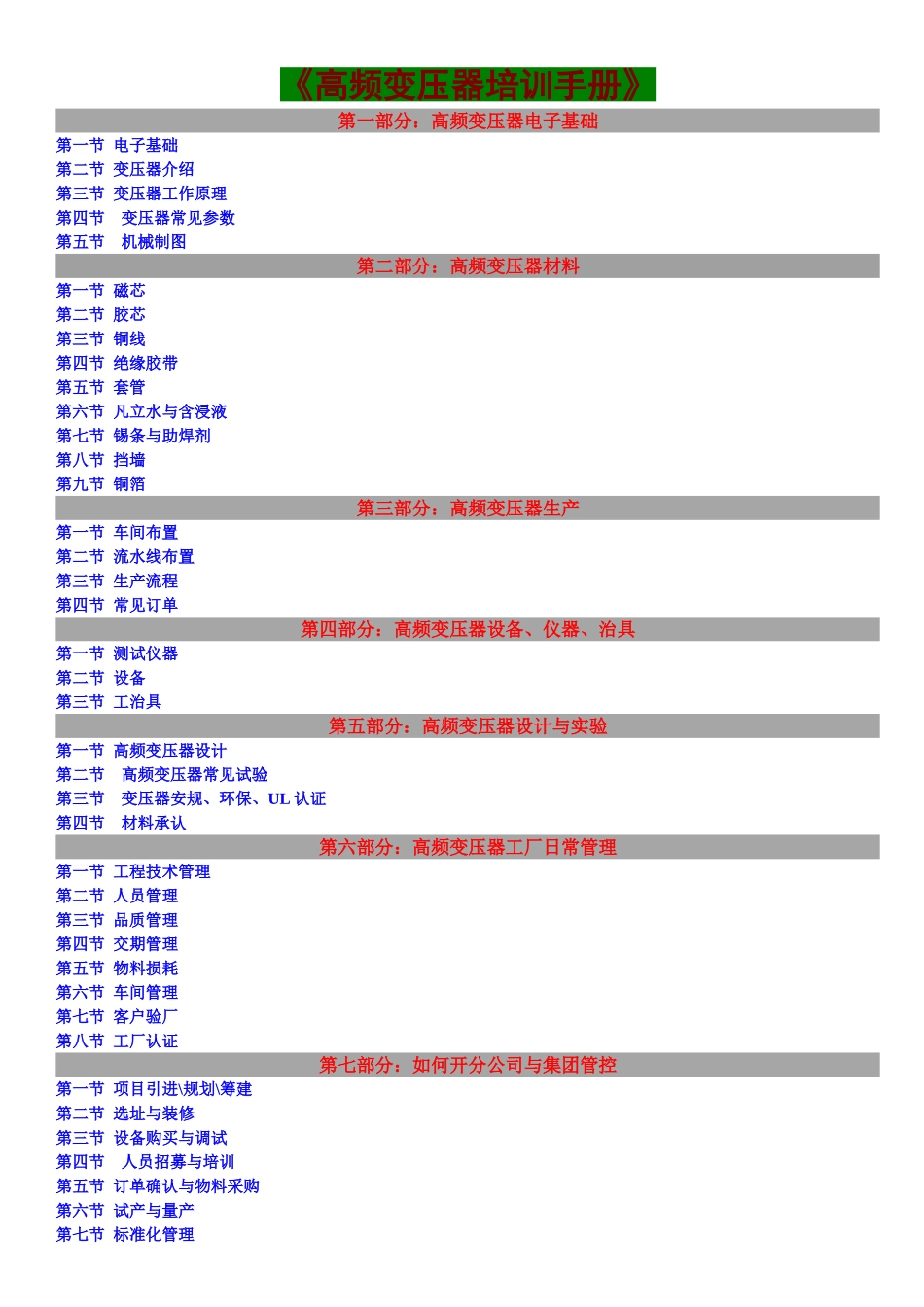

《高频变压器培训手册》第一部分：高频变压器电子基础第一节电子基础第二节变压器介绍第三节变压器工作原理第四节变压器常见参数第五节机械制图第二部分：高频变压器材料第一节磁芯第二节胶芯第三节铜线第四节绝缘胶带第五节套管第六节凡立水与含浸液第七节锡条与助焊剂第八节挡墙第九节铜箔第三部分：高频变压器生产第一节车间布置第二节流水线布置第三节生产流程第四节常见订单第四部分：高频变压器设备、仪器、治具第一节测试仪器第二节设备第三节工治具第五部分：高频变压器设计与实验第一节高频变压器设计第二节高频变压器常见试验第三节变压器安规、环保、UL认证第四节材料承认第六部分：高频变压器工厂日常管理第一节工程技术管理第二节人员管理第三节品质管理第四节交期管理第五节物料损耗第六节车间管理第七节客户验厂第八节工厂认证第七部分：如何开分公司与集团管控第一节项目引进\规划\筹建第二节选址与装修第三节设备购买与调试第四节人员招募与培训第五节订单确认与物料采购第六节试产与量产第七节标准化管理第八节集团管控《高频变压器培训手册》第一部分：高频变压器电子基础第一节电子基础第二节电感介绍电感的分类按电感形式分类：固定电感、可变电感。按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。二、的主要特性参数1、电感量L电感量L表示线圈本身固有特性，与电流大小无关。除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。2、感抗XL电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。它与电感量L和交流电频率f的关系为XL=2πfL3、品质因素Q品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R线圈的Q值愈高，回路的损耗愈小。线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。线圈的Q值通常为几十到几百。4、分布电容线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。电感线圈是用绝缘导线（漆包线、纱包线、***导线等）一圈紧靠一图地绕制而成.在交流电路中，线圈有阻碍交流电流通过的作用，而对稳定的直流电压却不起作用（线罪状本身直流电阻例外）。所以线圈可以在交流电路中作阻流、变压、交连、负载等。当线圈和电容配合是时可作调谐、滤波、选频、分频、退耦等。电感线圈在电路中常用英文字母“L”表示，电感量的单位是“亨利”，简称亨，常用英文字母“H”表示；比亨小的单位为毫亨，用英文字母mH表示；更小单位为微亨，用英文字母H表示。它们之间的关系为：1H=103mH=106uH.（1）自感与互感。当交流电流通过电感线圈时，将在线圈的周围产生交变磁场，这个磁场能穿过线圈，并且在线圈中产生感应电动势自感电动势的大小与磁通量的线圈的特性有磁，这种特性用自感系数来表示。电感受。电感受量是表示电感数值大小的量，一般称之为电感。电感线圈的自感工作原理：线圈（电感）中的自感电动势的方向将要阻碍原磁场的变化这是因为原有的磁场是线圈中的电流产生的，自感受电动热阻碍通过线圈的电流发生变化，这种阻碍作用就是电感的感抗，其单位欧姆（）。感抗的大小与线圈的电流感量的大小和通过电感线圈的交流频率有关，电感量越大，他所形成的感抗也就越大。同一电感量下，交流电流的频率越高，感抗也就越大。它们的关系可下列公式说明：XL=2fL式中XL——感抗；f——电流的频率；L——电感量。电感线圈的互感工作原理：在通过交流的电感线圈的交变磁场中，放置另一个电感线圈，交变磁场中的磁力线将穿过这个线圈，并且在该线圈中产生感应电动势，我们将这种现象称之为互感。一般将原电线称为初级圈的互感量有关，初、次级线圈之间的相互作用称为耦合（系数）耦合系数与两线圈的位置、方式、有无磁芯等因素有关。两线圈的是感量与两线圈之间的耦合系数有关，电感线圈的互感原理也就是...
