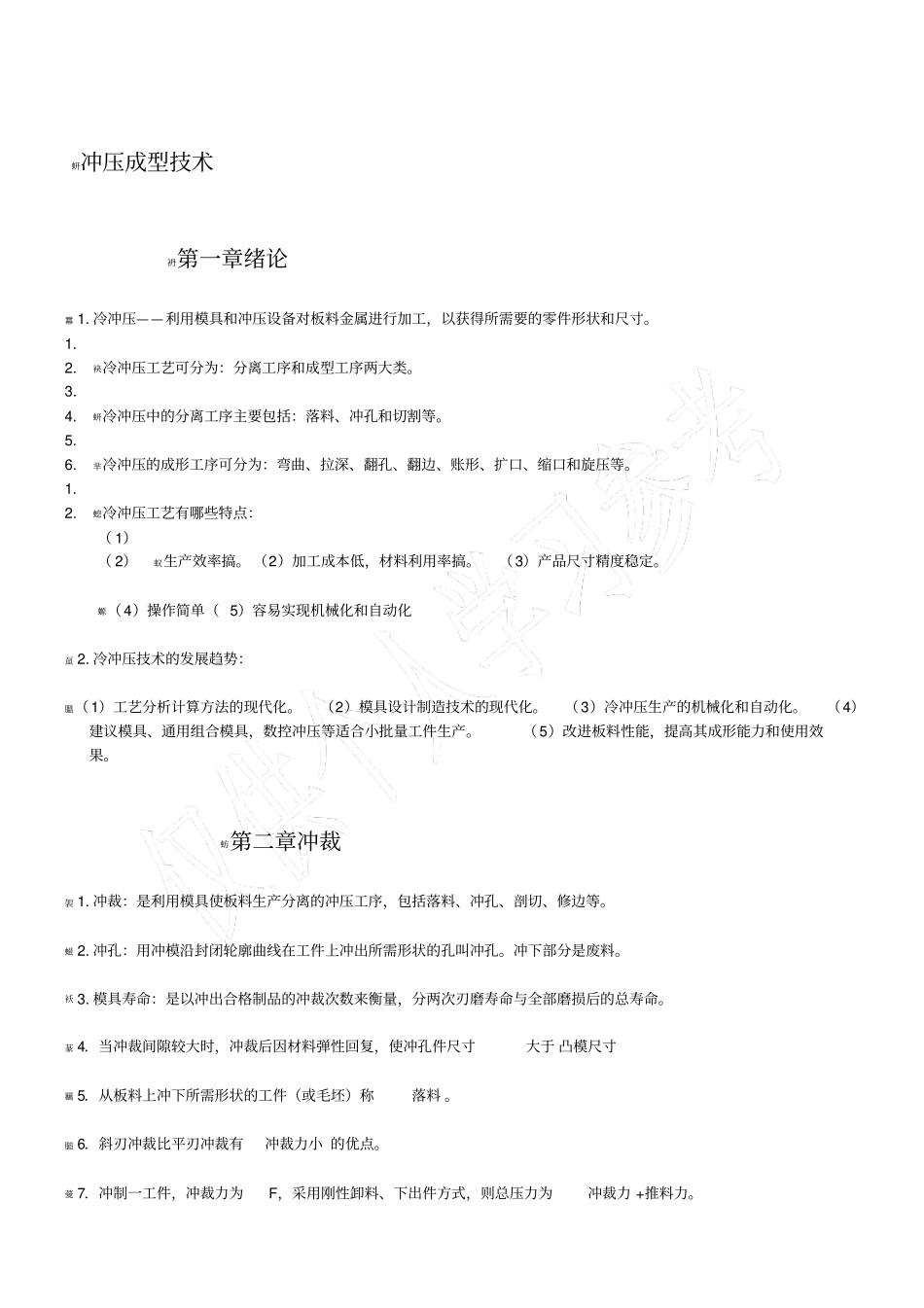

蚈冲压成型技术袇第一章绪论羃1.冷冲压——利用模具和冲压设备对板料金属进行加工，以获得所需要的零件形状和尺寸。1.2.袂冷冲压工艺可分为：分离工序和成型工序两大类。3.4.蚈冷冲压中的分离工序主要包括：落料、冲孔和切割等。5.6.芈冷冲压的成形工序可分为：弯曲、拉深、翻孔、翻边、账形、扩口、缩口和旋压等。1.2.螅冷冲压工艺有哪些特点：（1）（2）蚁生产效率搞。（2）加工成本低，材料利用率搞。（3）产品尺寸精度稳定。螈（4）操作简单（5）容易实现机械化和自动化虿2.冷冲压技术的发展趋势：膃（1）工艺分析计算方法的现代化。（2）模具设计制造技术的现代化。（3）冷冲压生产的机械化和自动化。（4）建议模具、通用组合模具，数控冲压等适合小批量工件生产。（5）改进板料性能，提高其成形能力和使用效果。蚄第二章冲裁袈1.冲裁：是利用模具使板料生产分离的冲压工序，包括落料、冲孔、剖切、修边等。螆2.冲孔：用冲模沿封闭轮廓曲线在工件上冲出所需形状的孔叫冲孔。冲下部分是废料。袄3.模具寿命：是以冲出合格制品的冲裁次数来衡量，分两次刃磨寿命与全部磨损后的总寿命。蒃4．当冲裁间隙较大时，冲裁后因材料弹性回复，使冲孔件尺寸大于凸模尺寸羈5．从板料上冲下所需形状的工件（或毛坯）称落料。膇6．斜刃冲裁比平刃冲裁有冲裁力小的优点。薆7．冲制一工件，冲裁力为F，采用刚性卸料、下出件方式，则总压力为冲裁力+推料力。芁8．板料冲裁时变形区的强压应力区是位于凸模端面靠近刃口处。肈9、使冲裁过程的顺利进行，将梗塞在凹模内的冲件或废料顺冲裁方向从凹模孔中推出，所需要的力称为推料力。薇10切边是分离工序，翻边是成形工序。肄11连续模中，条料送进方向的定位有多种方法，当进距较小，材料较薄。而生产效率高时，一般选用侧刃定位较合理。肀1冲裁主要包括：落料、冲孔、切口、剖切、修边等。膈2从板料冲下所需形状的零件叫落料。羈3在冲裁应力状态中，凹模端面处材料的应力状态为：轴向压应力、径向拉应力。螆4影响冲裁件质量的因素有：凸凹模间隙大小及分布的均匀性，模具刃口状态，模具结构与制造精度，材料性质等。肃5凸凹模间隙大小及均匀程度是影响冲件质量的主要因素。膈6在冲裁模中，凸模刃口磨盾时，毛刺产生在落料制件上，凹模刃口磨钝时，毛刺产生在所冲孔上。膅7、用斜刃口模具冲裁时，为了得到平整的零件，落料时应将凹模做成斜刃，冲孔时应将凸模做成斜刃。芄8、光洁冲裁包括：小间隙圆角凹模冲裁和负间隙冲裁。袂9、进行齿圈压板冲裁（精冲）应满足的条件是：芇（1）模具上有齿圈压板、顶出器（或还有顶杆），以形成刃口部位的三向压应力状态。薆（2）选择合适的顶出力和齿圈压板力。羆（3）模具冲裁间隙很小，Z=0.01mm。薁（4）刃口部位必须圆角，R=0.01~0.03mm。冲孔时，凸模带小圆角；落料时，凹模带小圆角。蚁2.冲裁过程中，冲压件的断面的特征区和影响的因素：1)2)羇圆角带，影响因素有：材料性质、工件轮廓形状、凸凹模间隙3)4)莄光亮带，影响因素有：材料的塑性、凸凹模间隙、模具刃口的磨损程度5)6)蚄断裂带，影响因素有：材料塑性差、刃口间隙大、断裂带大螁3.冲裁中凸凹模间隙如何影响冲裁件的端面质量：1)2)莈凸凹模间隙合理：上下裂纹重合，冲裁件断面比较平整光滑，毛刺很少，并且冲裁力较小。3)4)膆凸凹模间隙过小：上下裂纹中间产生二次剪切，冲裁件断面垂直，毛刺较长但易去除。5)6)莃凸凹模间隙过大：材料因拉应力增加而被撕裂，冲裁件光亮带减少，塌角和撕裂带增大，毛刺大而厚。袁4．精冲模具结构设计要点:蝿1.精冲成形凸凹模间隙小,冲裁力较大，对模具的刚性与精度要求较高；薃2.凸凹模间隙极小，为保证间隙均匀，要有精确而稳定的导向装置；应选用滚珠导向.膂3.严格控制凸模进入凹模的深度,以避免刃口损坏.袁4.要考虑模具工作部分的排气问题。袅5、降低冲裁力的方法有：芅（1）将材料加热红冲。只适合厚料。羀（2）在多个凸模的冲裁模中，将凸模长度作阶梯布置，其中将小凸模设计短些，将大凸模设计长些。羁（3）用斜刃口模具冲裁，冲孔时，将凸模刃口做成斜刃口，凹模刃口做成平刃口；落料时，将凹模刃口做成斜刃...
