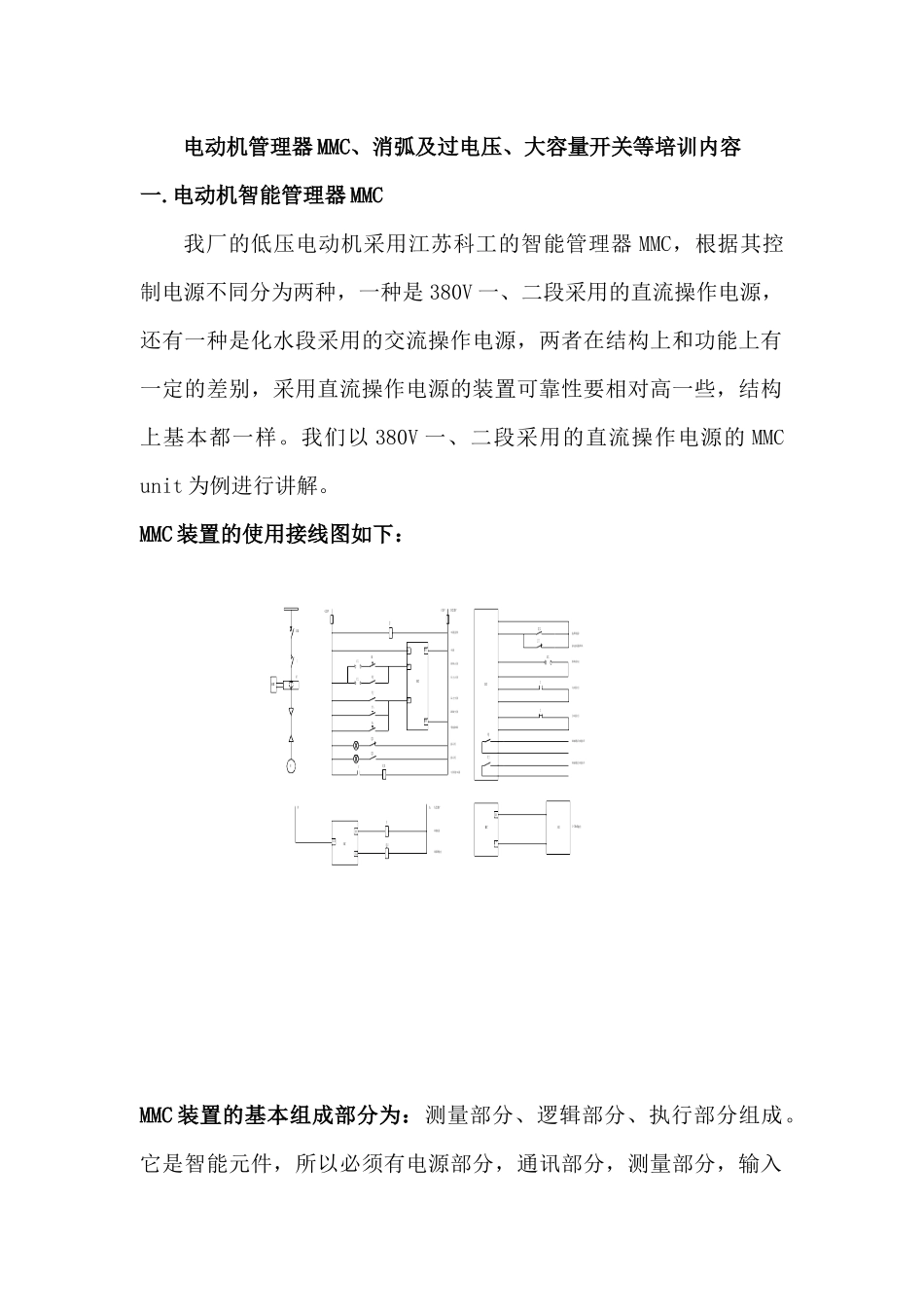

电动机管理器MMC、消弧及过电压、大容量开关等培训内容一.电动机智能管理器MMC我厂的低压电动机采用江苏科工的智能管理器MMC，根据其控制电源不同分为两种，一种是380V一、二段采用的直流操作电源，还有一种是化水段采用的交流操作电源，两者在结构上和功能上有一定的差别，采用直流操作电源的装置可靠性要相对高一些，结构上基本都一样。我们以380V一、二段采用的直流操作电源的MMCunit为例进行讲解。MMC装置的使用接线图如下：MMC装置的基本组成部分为：测量部分、逻辑部分、执行部分组成。它是智能元件，所以必须有电源部分，通讯部分，测量部分，输入输出部分，CPU等组成。MMC装置的保护功能：过负荷、启动超时、接地（漏电）保护、低电流/低功率、低电压/过电压、转子堵塞、相不平衡/缺相、接触器故障等。MMC控制功能：MMCunit提供6路开关量输入，所有开关量输入全部采用220VAC或220VDC直接输入，并且电信号隔离。还提供3路开关量继电器输出和1路4~20mA模拟量输出（输出值是电动机的瞬时电流值，采用二线制输出，外部提供24VDC电源）。MMC面板指示灯的含义：MMCunit控制面板共有7个指示灯，其含义如下：①AUTO指示灯亮时，表示设备处于远程控制状态，此时现场启动和面板启动无效。②LOCAL指示灯亮时，表示设备处于现场控制状态，此时远程启动和面板启动无效。注：当AUTO和LOCAL灯都不亮时，表示设备处于面板控制状态，此时远程启动和现场启动无效。当设备在远程、现场、面板控制的任意状态下，面板的停止按钮STOP都有效，开关量输入（设定为停止功能）也都有效。③BUS指示灯绿色闪烁，表示通讯正常，当灯不亮时，表示通讯中断。④AL/TR指示灯灯亮表示设备有故障，闪烁表示设备有报警，长亮表示设备处于跳闸状态，不亮表示设备正常。⑤STARTA和STARTB和STOP键上的指示灯亮，表示设备处于正转、反转或停止状态。MMC跳闸和报警信息的查看：故障代码数字及含义：0表示无报警/无跳闸；1表示设备过负荷报警/跳闸；2表示设备转子堵塞报警/跳闸；3表示设备主回路故障报警/跳闸；4表示设备低电流报警/跳闸；5表示设备低电压报警/跳闸；6表示设备相不平衡报警/跳闸；7表示设备启动超时报警/跳闸；8表示设备接地故障报警/跳闸。报警信息按ENTER键，利用装置的向上或向下键翻看，报警信息的符号为：“AL×”，跳闸信息的符号为：“tr×”。注意查看信息前，不能按RESET键或给装置强行断电，否则报警信息丢失无法查看。过负荷跳闸后，短时无法复位也不能很快的重新启动，装置具有记忆性，必须等待电机冷却下来才能重新启动，必要时可给装置强行断电，方可重新启动。二.消弧及过电压保护装置XHG我厂在厂用电6KV一、二段装设了合肥凯立公司生产的消弧及过电压保护装置XHG，当系统发生间歇性弧光接地时，非故障相上产生3～8倍的过电压，这种间歇性弧光接地引起的过电压，给系统设备绝缘造成极大威胁。XHG装置可将弧光接地迅速转化为金属性接地。使系统过电压定值限制在安全范围内，有效地保护了系统设备的安全运行。一旦系统发生单相间歇性弧光接地，微机控制器ZK立即判别故障类型与相别并向故障相的真空接触器JZ发出动作指令。真空接触器JZ在0.1秒左右完成合闸动作，使故障相的间歇弧光接地转化为金属性接地，弧光接地过电压消失。在真空接触器动作前的过电压由三相组合式过电压保护器TBP限制在较低的数值。由于装置本身故障，检修人员误接线等原因造成装置误判断，导致相间弧光短路，FU组件可以在2ms之内快速切除故障。TBP三相组合式过电压保护器是由带串联间隙的氧化锌避雷器组合而成。TBP采用四星型接线方式，可大大降低相间过电压，可将操作过电压可靠的限制在被保护设备的绝缘允许范围内。消弧及过电压保护装置原理图：消弧及过电压保护装置XHG的组成：XHG装置主要由三相组合式过电压保护器TBP，可分相控制的高压真空接触器JZ，微机控制器ZK，高压限流熔断器FU及带有辅助二次绕组电压互感器PT等部件组成。三.大容量快速开断装置FSR大容量快速开断装置FSR原理图：我厂在两台高厂变的高压侧装设合肥凯立公司生产的大容量快速开断装置，其组成和原理如下:大容量快速开断装置FSR的组成：大容...
