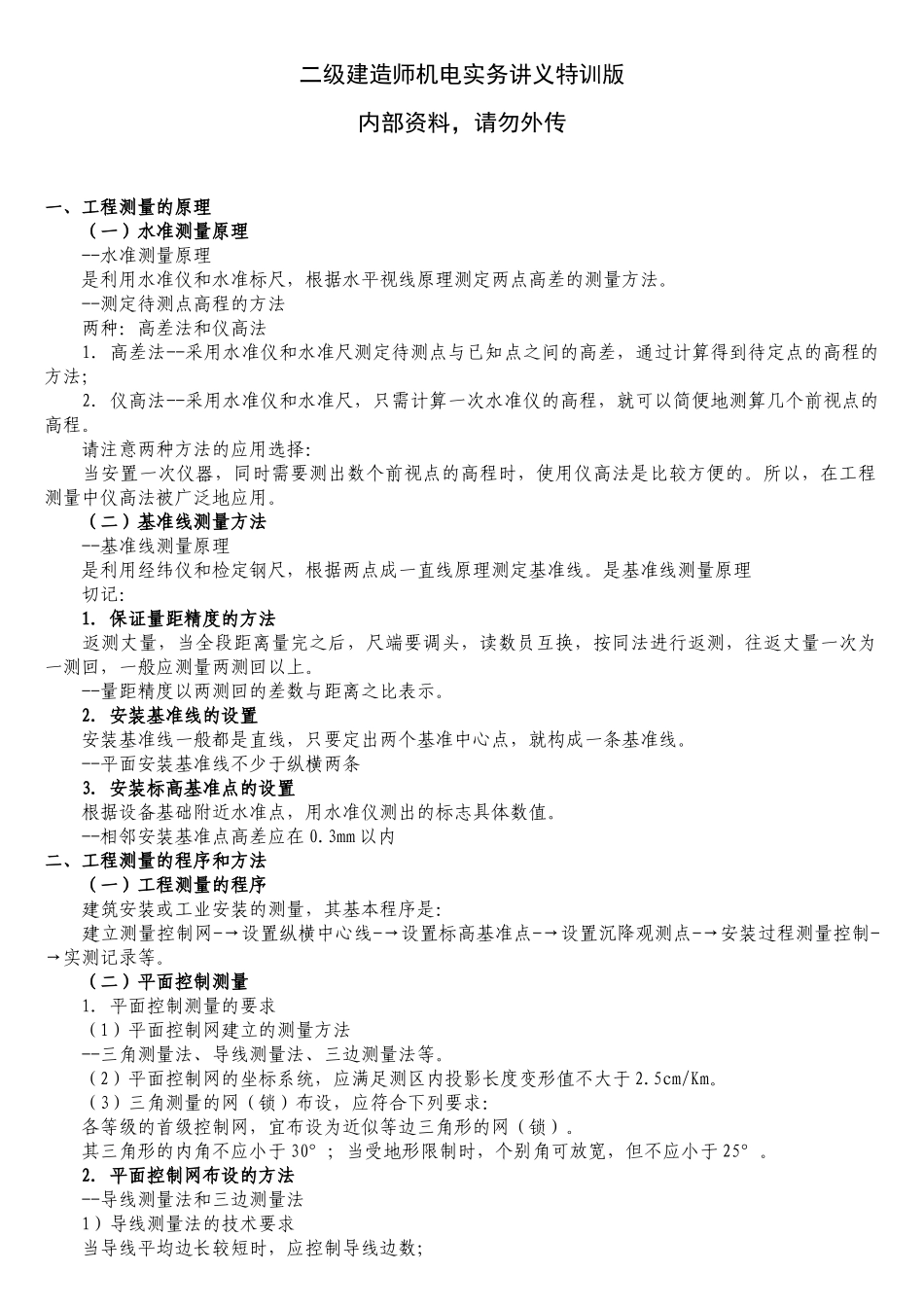

二级建造师机电实务讲义特训版内部资料，请勿外传一、工程测量的原理（一）水准测量原理--水准测量原理是利用水准仪和水准标尺，根据水平视线原理测定两点高差的测量方法。--测定待测点高程的方法两种：高差法和仪高法1．高差法--采用水准仪和水准尺测定待测点与已知点之间的高差，通过计算得到待定点的高程的方法；2．仪高法--采用水准仪和水准尺，只需计算一次水准仪的高程，就可以简便地测算几个前视点的高程。请注意两种方法的应用选择：当安置一次仪器，同时需要测出数个前视点的高程时，使用仪高法是比较方便的。所以，在工程测量中仪高法被广泛地应用。（二）基准线测量方法--基准线测量原理是利用经纬仪和检定钢尺，根据两点成一直线原理测定基准线。是基准线测量原理切记：1．保证量距精度的方法返测丈量，当全段距离量完之后，尺端要调头，读数员互换，按同法进行返测，往返丈量一次为一测回，一般应测量两测回以上。--量距精度以两测回的差数与距离之比表示。2．安装基准线的设置安装基准线一般都是直线，只要定出两个基准中心点，就构成一条基准线。--平面安装基准线不少于纵横两条3．安装标高基准点的设置根据设备基础附近水准点，用水准仪测出的标志具体数值。--相邻安装基准点高差应在0.3mm以内二、工程测量的程序和方法（一）工程测量的程序建筑安装或工业安装的测量，其基本程序是：建立测量控制网-→设置纵横中心线-→设置标高基准点-→设置沉降观测点-→安装过程测量控制-→实测记录等。（二）平面控制测量1．平面控制测量的要求（1）平面控制网建立的测量方法--三角测量法、导线测量法、三边测量法等。（2）平面控制网的坐标系统，应满足测区内投影长度变形值不大于2.5cm/Km。（3）三角测量的网（锁）布设，应符合下列要求：各等级的首级控制网，宜布设为近似等边三角形的网（锁）。其三角形的内角不应小于30°；当受地形限制时，个别角可放宽，但不应小于25°。2．平面控制网布设的方法--导线测量法和三边测量法1）导线测量法的技术要求当导线平均边长较短时，应控制导线边数；当导线网用作首级控制时，应布设成环形网，网内不同环节上的点不宜相距过近。2）三边测量法的技术要求各等级三边网的起始边至最远边之间的三角形个数不宜多于10个；其三角形的内角不应小于30°；当受地形限制时，个别角可放宽，但不应小于25°）3）平面控制网的基本精度应使四等以下的各级平面控制网的最弱边边长中误差不大于0.1mm。3．常用的测量仪器切记：所有测量仪器必须经过检定且在检定周期内方可投入使用。--光学经纬仪它的主要功能是测量纵、横轴线（中心线）以及垂直度的控制测量等。请注意：机电工程建（构）筑物建立平面控制网的测量以及厂房（车间）柱安装铅垂度的控制测量，用于测量纵向、横向中心线，建立安装测量控制网并在安装全过程进行测量控制。应使用光学经纬仪--全站仪是一种采用红外线自动数字显示距离的测量仪器。请注意：采用全站仪进行水平距离测量，主要应用于建筑工程平面控制网水平距离的测量及测设、安装控制网的测设、建安过程中水平距离的测量等。（三）高程控制测量1．高程控制点布设的方法（1）水准测量法的主要技术要求各等级的水准点，应埋设水准标石。一个测区及其周围至少应有3个水准点。水准点之间的距离，应符合规定。水准观测应在标石埋设稳定后进行。切记：当重测结果与原测结果分别比较，其较差均不超过限值时，应取三次结果的平均数。（2）设备安装过程中，测量时应注意：最好使用一个水准点作为高程起算点。（2）标高测量主要分两种：绝对标高测量和相对标高测量。绝对标高是指所测标高基准点、建（构）筑物及设备的标高相对于国家规定的士0.00标高基准点的高程。相对标高是指建（构）筑物之间及设备之间的相对高程或相对于该区域设定的士0.00标高基准点的高程。了解机电工程测量的方法一、设备基础施工的测量方法（一）测量步骤1．首先，设置大型设备内控制网。2．第二步，进行基础定位，绘制大型设备中心线测设图。3．第三步，进行基础开挖与基础底层放线。4．第四步，进行设备基础上层放线。（二）连续生产设备安装的测量方法1．安...
